Обзор

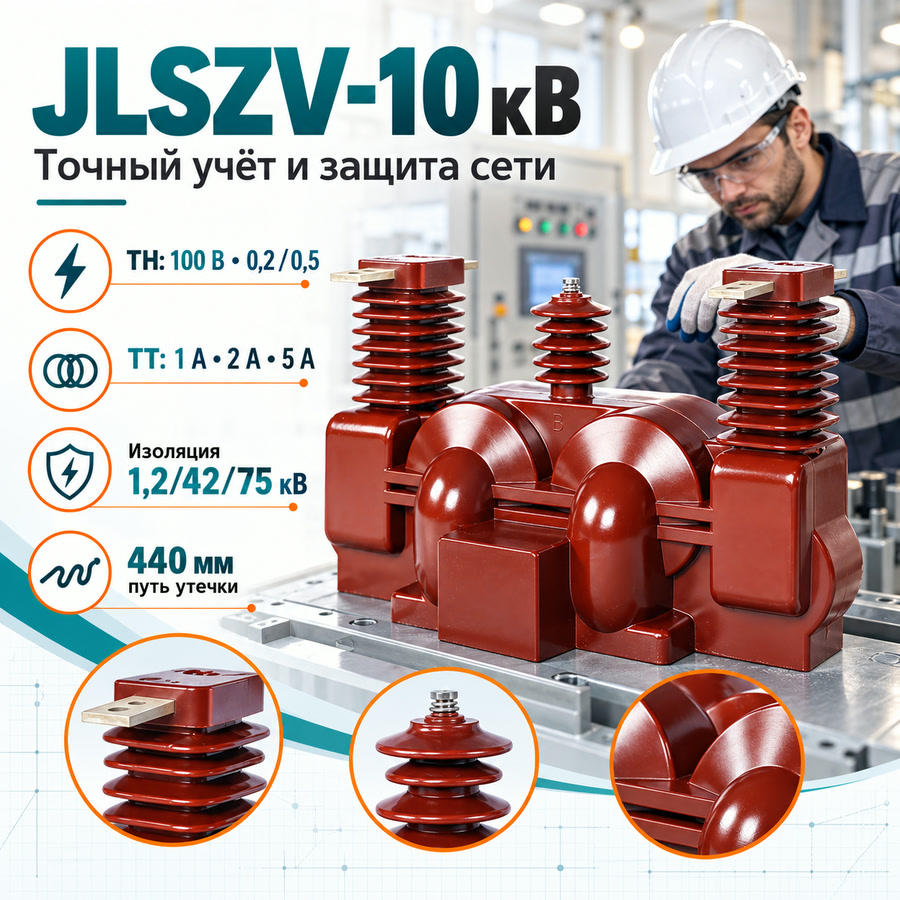

Трехфазный наружный комбинированный измерительный трансформатор JLSZV-10 кВ интегрирует сухие трансформаторы напряжения (ТН) по схеме V/V и трансформаторы тока (ТТ) для точного учета и мониторинга в распределительных сетях переменного тока 6–10 кВ. Предназначенный для наружной установки, он обеспечивает гальванически изолированные вторичные сигналы, пропорциональные первичному напряжению и току, поддерживая коммерческий учет электроэнергии и защиту системы.
Этот компактный, не требующий обслуживания блок заменяет традиционные масляные трансформаторы в проектах модернизации сетей, обеспечивая повышенную стойкость к загрязнению, экологическую безопасность и долгосрочную стабильность без рисков обращения с маслом или его утечки.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 6 кВ / 10 кВ |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Конфигурация ТН | Соединение V/V (три однофазных блока) |
| Вторичное напряжение ТН | 100 В |
| Класс точности ТН | 0,2 / 0,5 |
| Номинальная мощность ТН | 2 × 15 В·А (0,2) / 2 × 30 В·А (0,5) |
| Вторичный ток ТТ | 1 А, 2 А или 5 А |
| Уровень изоляции | 1,2/42/75 кВ |
| Длина пути утечки | 440 мм |
| Материал изоляции | Литая эпоксидная смола (вакуумное литье, наружное исполнение) |

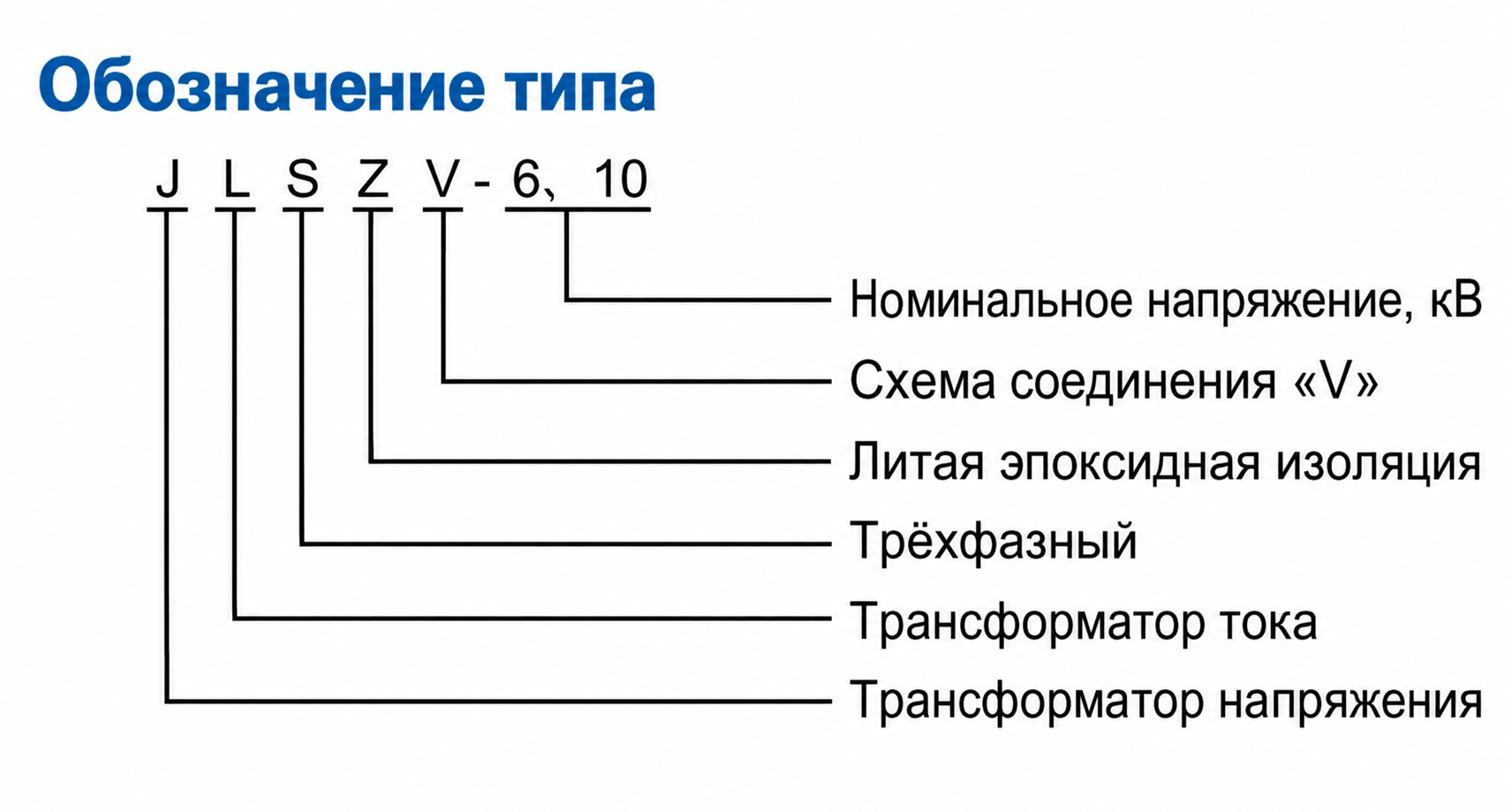

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (напряжения + тока)
- L: Компонент трансформатора тока
- S: Трехфазная конфигурация
- Z: Наружное опорное (стоечное/столбовое) исполнение для монтажа
- V: Компонент трансформатора напряжения с соединением V/V
- 10: Класс напряжения (кВ) — применим для систем 6 кВ и 10 кВ
Конструкция
Трансформатор JLSZV-10 кВ выполнен в полностью герметичном исполнении с вакуумным литьем эпоксидной смолы, что обеспечивает высокую механическую прочность, влагостойкость и устойчивость к загрязнению для надежной эксплуатации на открытом воздухе. Интегрированная конструкция объединяет трехфазные ТН по схеме V/V и ТТ с регулируемыми отводами в одном корпусе, пригодном для установки на опоре или на земле.
Эпоксидный состав наружного исполнения обеспечивает устойчивость к УФ-излучению, атмосферным воздействиям и долгосрочную диэлектрическую стабильность в различных климатических условиях. Благодаря конструкции, не требующей обслуживания, исключаются риски, связанные с маслом, а в течение всего срока службы требуется лишь периодическая внешняя очистка.
Технические параметры
Условия эксплуатации
- Среда установки: Наружная (конструкция из эпоксидной смолы, устойчивой к загрязнению)
- Высота над уровнем моря: Не более 1000 м (по запросу — выше)
- Температура окружающей среды: от –25 °C до +45 °C
- Относительная влажность: Суточное среднее ≤ 95%, месячное среднее ≤ 90% (при +20 °C)
- Степень загрязнения: От умеренной до тяжелой (длина пути утечки ≥ 440 мм)
- Условия окружающей среды: Устойчив к УФ-излучению, дождю, снегу, обледенению и атмосферным загрязнениям; отсутствие взрывоопасной атмосферы
Технические данные
| Номинальный диапазон первичного тока (А) |
Номинальный ток термической стойкости (Ith) (кА ДЭ) |
Номинальный динамический ток (Idyn) (кА, ампл.) |
Номинальная вторичная мощность (В·А) |
|---|---|---|---|
| 5 : 10 | 1,0 | 2,5 | 10 |
| 10 : 20 | 1,5 | 3,75 | 10 |
| 15 : 30 | 2,4 | 6,0 | 10 |
| 20 : 40 | 3,0 | 7,5 | 10 |
| 30 : 60 | 4,5 | 11 | 10 |
| 40 : 75 | 8,0 | 20 | 10 |
| 50 : 100 | 9,0 | 22,5 | 10 |
| 75 : 150 | 12 | 30 | 10 |
| 100 : 200 | 16 | 40 | 10 |
| 150 : 300 | 24 | 60 | 10 |
| 200 : 400 | 32 | 80 | 10 |
| 300 : 600 | 60 | 100 | 10 |
| 400 : 800 | 80 | 100 | 10 |
| 500 : 1000 | 80 | 100 | 10 |
Установка и подключение
Схема монтажа

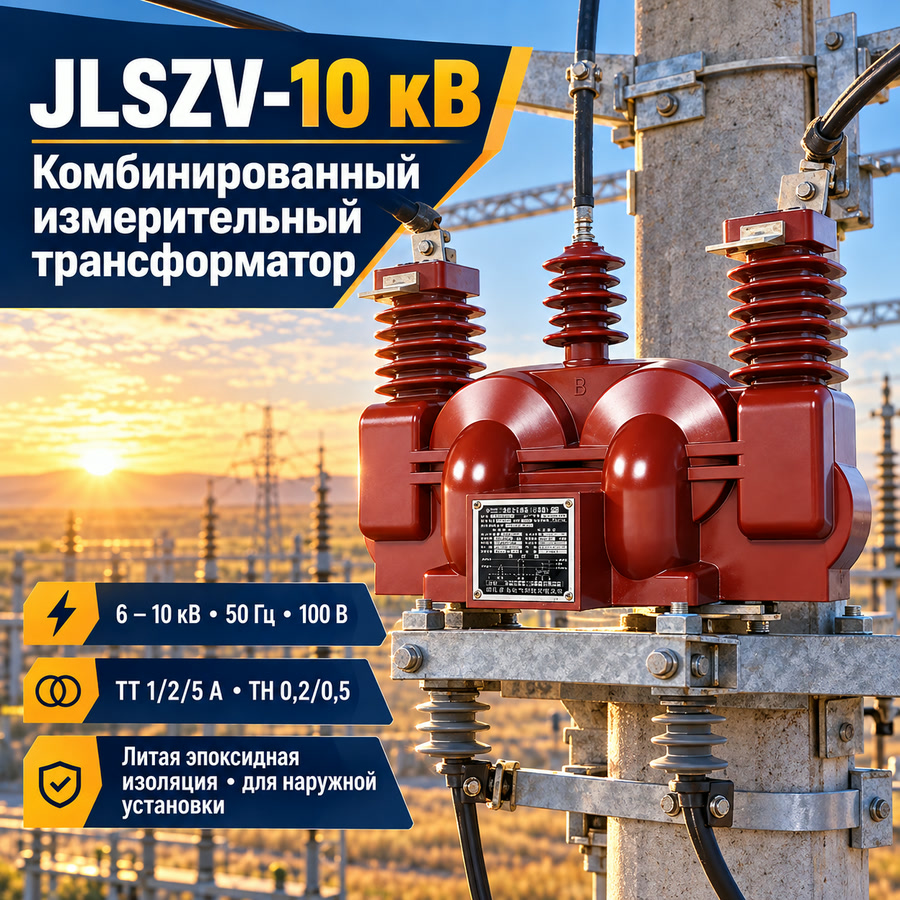

Комбинированный трансформатор JLSZV-10 кВ предназначен для надежной установки на опоре или на земле с использованием специальных кронштейнов в соответствии с проектной документацией. Первичные соединения могут выполняться с помощью воздушных проводов, кабельных муфт или шинопроводов. Обеспечьте достаточные габариты для координации изоляции, отвода тепла и безопасного доступа при обслуживании в соответствии с местными нормами электробезопасности.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | По проекту (см. габаритный чертеж) |
| Расположение отверстий под крепление основания | Согласно монтажному чертежу |
| Межфазное расстояние (A-B-C) | В соответствии с компоновкой системы |
| Минимальная длина пути утечки | 440 |
Подбор и частые вопросы
Руководство по выбору
- Укажите напряжение сети (6 кВ или 10 кВ) и первичный ток в соответствии с профилем нагрузки фидера.
- Выберите класс точности ТН (0,2 — для высокоточного учета, 0,5 — для общих применений) и убедитесь, что полная мощность соответствует подключенным измерительным приборам.
- Выберите вторичный ток ТТ (1 А, 2 А или 5 А) в соответствии с местными стандартами энергоснабжающей организации и проверьте совместимость по полной мощности.
- Убедитесь, что номинальные значения Ith и Idyn соответствуют уровням токов короткого замыкания в точке установки.
- При высоте установки >1000 м, в прибрежных зонах или условиях сильного загрязнения запрашивайте увеличенную длину пути утечки или анализ снижения номиналов.
- При заказе укажите тип монтажа (на опоре или на земле) и расположение выводов для обеспечения правильной конфигурации.
Часто задаваемые вопросы
В1: Какова максимальная высота установки данного наружного комбинированного трансформатора?
Стандартная установка допускается до 1000 метров над уровнем моря. Для больших высот доступны специальные диэлектрические конструкции. Обратитесь в нашу инженерную службу для согласования параметров на конкретную высоту.
В2: Как правильно выбрать номинальный ток термической стойкости при коротком замыкании?
Выберите значение Ith на основе максимальной продолжительности короткого замыкания и уровня тока повреждения в вашей системе. Диапазон составляет от 1,0 до 9,0 кА ДЭ (действующее значение) для различных первичных токов. Укажите точные параметры повреждения для заводской проверки.
В3: Какая номинальная вторичная мощность является стандартной для этого комбинированного трансформатора 10 кВ?
Стандартная номинальная вторичная мощность составляет 10 В·А для всех диапазонов первичного тока от 5 А до 100 А. Это обеспечивает оптимальную работу при стандартных нагрузках учета и защиты. Для типовых применений дополнительная подстройка обмоток не требуется.
В4: Может ли данный трансформатор выдерживать сильное загрязнение и экстремальные погодные условия?
Да, он выполнен из эпоксидной смолы, устойчивой к загрязнению, с длиной пути утечки не менее 440 мм. Он полностью устойчив к УФ-излучению, дождю, снегу и атмосферным загрязнениям. Запросите сертификаты материалов для вашего проекта.
В5: Какие стандартные испытания на заводе проводятся перед отгрузкой?
Стандартные приемосдаточные испытания включают проверку сопротивления изоляции, коэффициента трансформации и полярности в соответствии со стандартами МЭК. Специальные типовые испытания или особые требования заказчика подлежат согласованию. Обратитесь в отдел продаж за форматом подробного протокола испытаний.
В6: Где обычно применяется наружный сухой комбинированный трансформатор JLSZV-10 кВ?
Он主要用于 в наружных распределительных сетях 10 кВ для коммерческого учета электроэнергии и релейной защиты. Сухая эпоксидная конструкция исключает риски утечки масла в открытых подстанциях, что обеспечивает высокую надежность в суровых условиях окружающей среды.
В7: Доступны ли нестандартные коэффициенты трансформации по первичному току для данной модели комбинированного трансформатора?
Да, мы предлагаем нестандартные диапазоны первичного тока помимо стандартных значений от 5 А до 100 А. Нестандартные коэффициенты требуют инженерного анализа на заводе для обеспечения термической и динамической стабильности. Предоставьте ваши точные требования по коэффициенту для технической оценки.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор JLSZV-10 в условиях сильного загрязнения и УФ-излучения?
Да, трансформатор предназначен для наружной установки в условиях умеренного и тяжелого загрязнения. Корпус из эпоксидной смолы устойчив к УФ, длина пути утечки составляет не менее 440 мм. Уточняйте требования к климатическому исполнению при оформлении заказа.
Q2: Какие параметры термической и динамической стойкости у первичной обмотки?
Значения зависят от номинального первичного тока. Например, для диапазона 20:40 А ток термической стойкости составляет 3,0 кА, а динамический ток — 7,5 кА. Свяжитесь с нами для подбора под ваши токи короткого замыкания.
Q3: Как заказать модификацию для высоты более 1000 метров над уровнем моря?
Стандартное исполнение рассчитано на высоту до 1000 м. Изготовление модификаций для высокогорных регионов производится по индивидуальному запросу. Согласуйте технические требования с инженером перед размещением заказа.
Q4: Для каких распределительных устройств применяется комбинированный трансформатор JLSZV-10?
Устройство применяется в открытых распределительных устройствах сетей 6–10 кВ. Оно совмещает функции измерения тока и напряжения для коммерческого учета и релейной защиты. Запросите опросный лист для точного подбора конфигурации.
Q5: В каком диапазоне температур и влажности работает оборудование?
Рабочая температура окружающей среды составляет от –25 °C до +45 °C. Относительная влажность не должна превышать 95% в сутки и 90% в месяц при +20 °C. Уточняйте наличие исполнения для экстремальных климатических зон.
Q6: Предоставляются ли протоколы заводских испытаний перед отгрузкой?
Да, каждое устройство проходит стандартный комплекс приемо-сдаточных испытаний на соответствие заявленным параметрам. Объем тестирования и результаты подтверждаются в сопроводительной документации. Запросите копии протоколов у вашего менеджера.
