نظرة عامة
يُعد محول التيار عالي الجهد المغمور بالزيت من طراز LJWD-10.12 محولاً أحادي الطور قويًا مصممًا لقياس التيار بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة الطاقة ذات الجهد 10 كيلوفولت و12 كيلوفولت التي تعمل بتردد 50 هرتز. ويتم وضعه داخل خزان فولاذي مغلق مملوء بزيت عازل، مما يضمن أداءً موثوقًا تحت حمل مستمر يصل إلى 120% من التيار المقنن، وهو مصمم للتركيب الداخلي والخارجي—حتى في البيئات القاسية ذات درجات الحرارة المحيطة من -25°م إلى +40°م وارتفاعات تصل إلى 4000 متر.
يتم تصنيع LJWD-10.12 باستخدام تقنيات متقدمة لتنقية الزيت بالفراغ وحقنه، مما يضمن قوة عازلة وكفاءة حرارية متفوقة. ويحتوي تصميمه المحكم على غشاء داخلي يعزل الزيت عن الهواء الجوي، مما يقلل بشكل كبير من الأكسدة ويطيل عمر الخدمة. ويتوفر المحول بلف ثانوي واحد أو مزدوج وبنسب تيار متعددة، ما يوفر خيارات تكوين مرنة لتلبية متطلبات التطبيقات المختلفة في شبكات التوزيع ومحطات التحويل وأنظمة الطاقة الصناعية.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| الجهد المقنن | 10 كيلوفولت / 12 كيلوفولت |
| نطاق التيار الأولي | 5 أمبير إلى 1500 أمبير |
| التيار الثانوي | 5 أمبير |
| فئات الدقة | 0.2 (للقياس)، 0.5 و1.3(D) (للحماية) |
| الحمل الثانوي المقنن | حتى 15 فولت أمبير |
| تيار التحمل الحراري القصير | حتى 30 كيلو أمبير (1 ثانية) |
| تيار التحمل الديناميكي | حتى 50 كيلو أمبير |
| عامل الاستقرار الحراري | 187.5 × التيار المقنن |

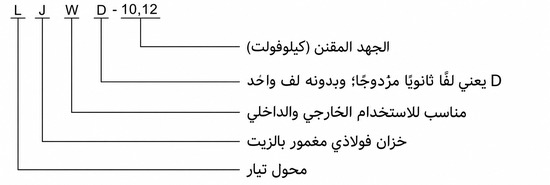

ترميز الطراز
يتبع رمز الطراز “LJWD-10.12” التسمية القياسية الصينية لمحولات التيار:
- L: محول تيار
- J: خزان فولاذي، نوع مغمور بالزيت
- W: مناسب للاستخدام الداخلي والخارجي
- D: لف ثانوي مزدوج (الطرازات بدون “D” تحتوي على لف واحد)
- 10، 12: جهد النظام المقنن (10 كيلوفولت أو 12 كيلوفولت)
البناء

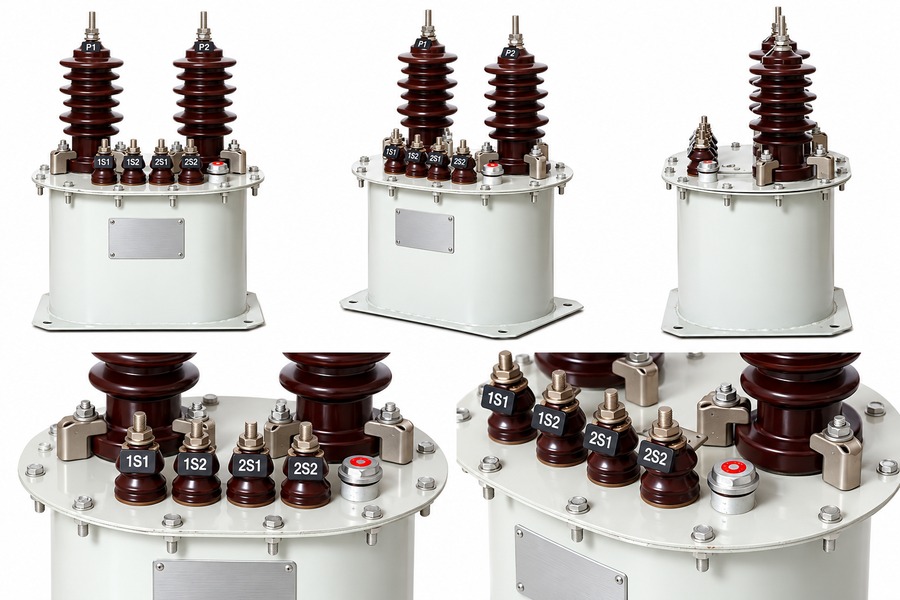

يتميز LJWD-10.12 بتصميم مغمور بالزيت مع تبريد ذاتي وخزان فولاذي ملحوم يوفر قوة ميكانيكية ممتازة وحماية بيئية. ويصنع القلب من سيلكون فولاذي موجه الحبيبات عالي النفاذية، مما يضمن خسائر منخفضة ودقة عالية عبر نطاق التشغيل. وتُستخدم عمليات الفراغ المتقدمة أثناء التصنيع لإزالة الرطوبة والغازات، مما يعزز سلامة العزل والأداء الحراري.
ويحتوي خزان الزيت على نظام غشاء مغلق يمنع تماس زيت المحول مع الهواء المحيط، مما يقلل من الأكسدة ودخول الرطوبة. وتشكل أطراف الدائرة الأولية (P1، P2) موصلات قوية من نوع قضيب التوزيع، بينما تكون الأطراف الثانوية (S1، S2) موجودة في صندوق أطراف مقاوم للعوامل الجوية بغطاء مصنّف حسب معيار IP ومناسب للتعرض الخارجي. ويتم التركيب عبر قاعدة قياسية تحتوي على ثقوب براغي متوافقة مع متطلبات التباعد في معيار IEC 61869.
المعطيات التقنية
ظروف التشغيل
- الموقع: استخدام داخلي وخارجي
- درجة الحرارة المحيطة: -25°م إلى +40°م
- الرطوبة النسبية: ≤95%
- الارتفاع: ≤4000 متر
- مستوى التلوث: الفئة الثانية
البيانات الفنية
| الطراز | النسبة | الدقة | الحمل (فولت أمبير) | التيار الحراري (كيلو أمبير) |
|---|---|---|---|---|
| LJWD-10.12 | 5/5 إلى 1500/5 | 0.2 / 0.5 / 1.3(D) | 10-15 (للقياس)، 15-30 (للحماية) | 30 |
التركيب والتوصيلات

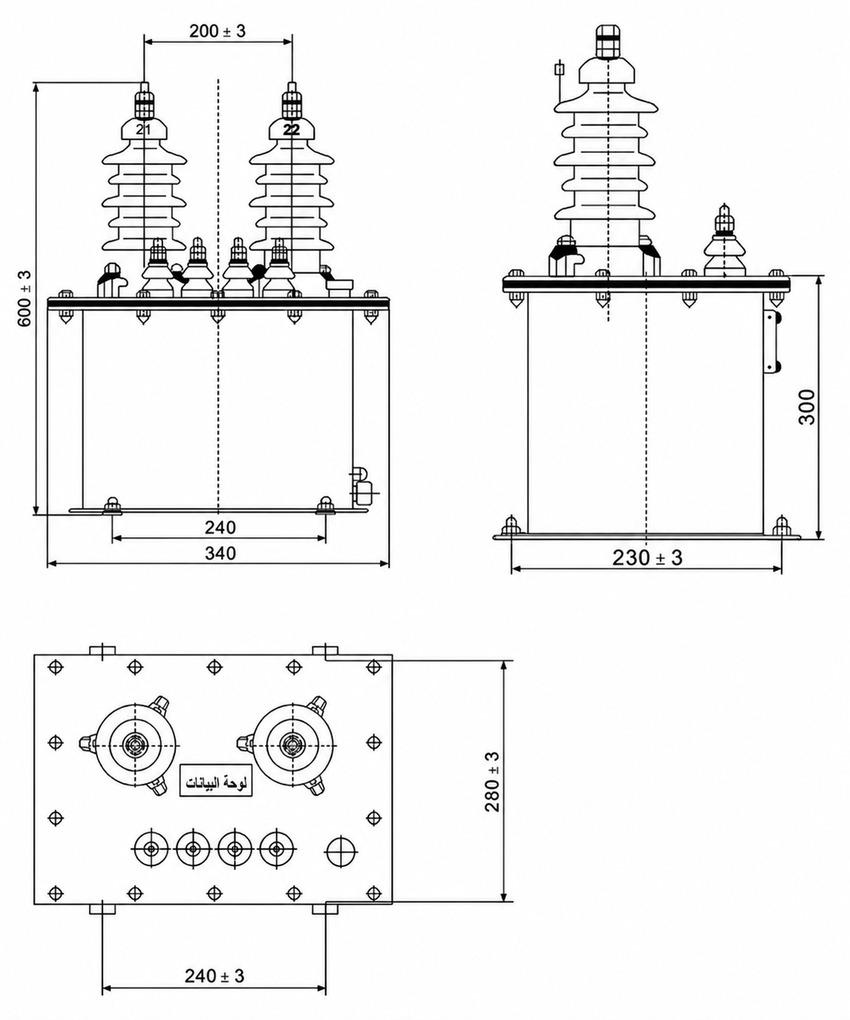

مخطط التركيب
تم تصميم LJWD-10.12 للتركيب على القطب أو الحائط باستخدام براغي قياسية M12. تأكد من الحفاظ على المسافات البينية الدنيا وفقًا لمعيار IEC 61869 لتشغيل آمن. قم دائمًا بتوصيل الأطراف الثانوية بحمل أو تقصيرها قبل تغذية الدائرة الأولية.
الأبعاد الخارجية
| الطراز | الطول ل (مم) | العرض ع (مم) | الارتفاع ا (مم) | الوزن (كغ) |
|---|---|---|---|---|
| LJWD-10.12 | 180 | 180 | 480 | 28 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- الخطوة 1: تأكد من أن جهد النظام (10 كيلوفولت أو 12 كيلوفولت) يتطابق مع تصنيف المحول.
- الخطوة 2: اختر تصنيف التيار الأولي بما يقارب 1.2 مرة من أقصى تيار حمل متوقع.
- الخطوة 3: اختر فئة الدقة: 0.2 لقياس الفواتير؛ 0.5 أو 1.3(D) لدوائر حماية المرحلات.
- الخطوة 4: حدد تكوين اللف: لف ثانوي واحد للتطبيقات الأساسية؛ لف ثانوي مزدوج عند الحاجة إلى دوائر منفصلة للقياس والحماية.
- الخطوة 5: تحقق من أن الظروف البيئية (درجة الحرارة، الارتفاع، التلوث) ضمن الحدود المحددة.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لعدادات الفوترة وأنظمة الحماية؟
تُستخدم فئة الدقة 0.2 لقياس الطاقة، و1.3D للحماية. يضمن ذلك دقة عالية ضمن الأحمال المحددة (10-30 فولت أمبير). يرجى تحديد التطبيق عند الطلب.
Q2: هل يتحمل محول التيار تيار القصر الحراري البالغ 30 كيلو أمبير؟
نعم، يتحمل المحول تياراً حرارياً يصل إلى 30 كيلو أمبير. هذه المواصفة مناسبة لأنظمة 10/12 كيلوفولت. يُرجى تأكيد تيار القصر الفعلي للمشروع.
Q3: هل يمكن تخصيص نسبة التحويل لتصل إلى 1500/5 أمبير؟
تتوفر نسب تحويل متعددة تتراوح من 5/5 إلى 1500/5. يتم التصنيع حسب متطلبات المشروع المحددة. تواصل معنا لتأكيد النسبة المطلوبة.
Q4: هل يمكن تركيب المحول في الخارج وعلى ارتفاعات تتجاوز 2000 متر؟
نعم، يدعم التصميم التركيب الداخلي والخارجي حتى ارتفاع 4000 متر. يعمل بموثوقية في الرطوبة حتى 95% وملوثات الفئة الثانية. يُرجى مراجعة ظروف الموقع قبل التركيب.
Q5: ما هي اختبارات المصنع المعتمدة قبل شحن محولات التيار؟
تخضع المحولات لاختبارات روتينية ونوعية قياسية حسب المواصفات الفنية. يتم إصدار شهادات المعايرة والاختبار مع كل شحنة. اطلب تقرير الاختبار الخاص بطلبك.
Q6: أين تُستخدم محولات التيار المغمورة بالزيت من طراز LJWD-10.12؟
تُستخدم بشكل أساسي في لوحات التوزيع الداخلية والخارجية بجهد 10 و12 كيلوفولت. تناسب تطبيقات قياس الطاقة وحماية الدوائر في شبكات التوزيع. تواصل معنا لمزيد من التفاصيل.
