Огляд

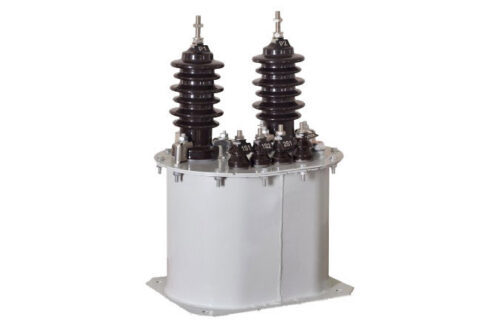

Масляний високовольтний трансформатор струму LJWD-10.12 — це надійний однофазний вимірювальний трансформатор, призначений для точного вимірювання струму, обліку електроенергії та релейного захисту в електричних мережах 10 кВ і 12 кВ з частотою 50 Гц. Він розміщений у герметичному сталевому баку, заповненому ізоляційною оливою, що забезпечує стабільну роботу навіть при тривалому навантаженні до 120 % номінального струму. Конструкція дозволяє встановлювати пристрій як усередині приміщень, так і на відкритому повітрі — навіть у складних умовах: температура навколишнього середовища від –25 °C до +40 °C та висота до 4000 м над рівнем моря.
Завдяки сучасним технологіям вакуумної фільтрації та заливки оливи трансформатор LJWD-10.12 має підвищену діелектричну міцність і термічну стабільність. Його герметична конструкція оснащена внутрішньою діафрагмою, яка ізолює оливу від атмосферного повітря, значно зменшуючи окислення і подовжуючи термін служби. Модель доступна з одним або двома вторинними обмотками та різними коефіцієнтами трансформації, що забезпечує гнучкість конфігурації для різноманітних завдань у розподільчих мережах, підстанціях та промислових енергосистемах.
Ключові параметри
| Параметр | Значення |
|---|---|
| Номінальна напруга | 10 кВ / 12 кВ |
| Діапазон первинного струму | 5 А до 1500 А |
| Вторинний струм | 5 А |
| Класи точності | 0,2 (для обліку), 0,5 та 1,3(D) (для захисту) |
| Номінальне вторинне навантаження | до 15 ВА |
| Тепловий струм короткого замикання | до 30 кА (1 с) |
| Динамічний струм витримки | до 50 кА |
| Коефіцієнт термічної стійкості | 187,5 × номінального струму |
Розшифровка моделі
Позначення моделі «LJWD-10.12» відповідає стандартизованій китайській номенклатурі трансформаторів струму:
- L: Трансформатор струму
- J: Сталевий бак, масляний тип
- W: Призначений для встановлення всередині приміщень та на відкритому повітрі
- D: Подвійна вторинна обмотка (моделі без «D» мають одну обмотку)
- 10, 12: Номінальна напруга мережі (10 кВ або 12 кВ)
Конструкція
Трансформатор LJWD-10.12 виконаний за принципом самостійного охолодження з масляним наповненням. Зварений сталевий бак забезпечує високу механічну міцність та захист від зовнішніх впливів. Магнітопровід виготовлений із високопермеабельної текстурованої електротехнічної сталі, що гарантує низькі втрати та високу точність у всьому діапазоні робочих режимів. Під час виробництва застосовується передова вакуумна обробка для видалення вологи та газів, що підвищує ізоляційну надійність і термічні характеристики.
У баку передбачено герметичну діафрагмену систему, яка запобігає контакту трансформаторної оливи з навколишнім повітрям, мінімізуючи окислення та проникнення вологи. Первісні затискачі (P1, P2) виконані у вигляді потужних шинних з’єднувачів, а вторинні затискачі (S1, S2) розміщені в бризкозахищеній клемній коробці з кришкою, що відповідає стандарту IP і придатна для експлуатації на відкритому повітрі. Кріплення здійснюється через стандартну основу з отворами під болти, що відповідає вимогам IEC 61869 щодо ізоляційних відстаней.
Технічні параметри
Умови експлуатації
- Місце встановлення: усередині приміщень та на відкритому повітрі
- Температура навколишнього середовища: від –25 °C до +40 °C
- Відносна вологість: ≤95 %
- Висота над рівнем моря: ≤4000 м
- Ступінь забруднення: клас II
Технічні дані
| Модель | Коефіцієнт | Точність | Навантаження (ВА) | Тепловий струм (кА) |
|---|---|---|---|---|
| LJWD-10.12 | 5/5 до 1500/5 | 0,2 / 0,5 / 1,3(D) | 10–15 (облік), 15–30 (захист) | 30 |
Встановлення та підключення
Схема встановлення
Трансформатор LJWD-10.12 призначений для монтажу на опорі або стіні за допомогою стандартних болтів М12. Забезпечте мінімальні ізоляційні відстані згідно з IEC 61869 для безпечної експлуатації. Завжди підключайте вторинні затискачі до навантаження або замикайте їх накоротко перед подачею напруги на первинну обмотку.
Габаритні розміри
| Модель | Д (мм) | Ш (мм) | В (мм) | Маса (кг) |
|---|---|---|---|---|
| LJWD-10.12 | 180 | 180 | 480 | 28 |
Вибір та часті запитання
Посібник з вибору
- Крок 1: Переконайтеся, що напруга мережі (10 кВ або 12 кВ) відповідає номінальній напрузі трансформатора.
- Крок 2: Оберіть номінальний первинний струм приблизно в 1,2 рази більшим за максимальний очікуваний робочий струм.
- Крок 3: Виберіть клас точності: 0,2 — для комерційного обліку; 0,5 або 1,3(D) — для релейного захисту.
- Крок 4: Визначте конфігурацію обмоток: одна вторинна обмотка — для базових застосувань; дві обмотки — коли потрібні окремі кола обліку та захисту.
- Крок 5: Перевірте, чи умови експлуатації (температура, висота над рівнем моря, ступінь забруднення) відповідають заданим межам.
Часті запитання
Запитання: Чи можна залишати вторинну обмотку розімкненою під час роботи?
Відповідь: Ні. Розімкнена вторинна обмотка може створити небезпечно високу напругу. Завжди замикайте вторинну обмотку накоротко або підключайте до навантаження перед подачею напруги на первинну обмотку.
Запитання: Що означає літера «D» у позначенні LJWD?
Відповідь: Літера «D» вказує на наявність подвійної вторинної обмотки. Моделі без «D» (наприклад, LJW-10.12) мають лише одну вторинну обмотку.
Запитання: Чи придатний цей трансформатор для встановлення на відкритому повітрі?
Відповідь: Так. Літера «W» у позначенні моделі підтверджує придатність для встановлення як усередині приміщень, так і на відкритому повітрі завдяки герметичній масляній системі та бризкозахищеній кришці клемної коробки.
Запитання: Яка максимальна висота для встановлення?
Відповідь: Трансформатор розрахований на експлуатацію на висоті до 4000 метрів над рівнем моря без дерейтингу.
Запитання: Чи можна замовити нестандартні коефіцієнти трансформації?
Відповідь: Так. Стандартні коефіцієнти варіюються від 5/5 до 1500/5, а нестандартні можуть бути виготовлені на замовлення — звертайтеся до нашої інженерної команди для індивідуальних рішень.
Часті запитання
Q1: Який клас точності підходить для комерційного обліку електроенергії?
Для обліку використовуйте клас точності 0,2 або 0,5. Це забезпечує мінімальну похибку вимірювання. Уточніть необхідне навантаження 10-15 ВА у заводській специфікації.
Q2: Яка максимальна теплова стійкість цієї моделі?
Трансформатор LJWD-10.12 розрахований на тепловий струм 30 кА. Цього достатньо для більшості мереж 10/12 кВ. Підтвердіть динамічну стійкість відповідно до вашого проекту.
Q3: Чи можна встановлювати цей трансформатор на відкритому повітрі?
Так, модель підходить для внутрішнього та зовнішнього монтажу. Вона працює при температурі від –25 °C до +40 °C та вологості до 95%.
Q4: Для якої максимальної висоти підходить ця модель?
Обладнання експлуатується на висоті до 4000 метрів над рівнем моря. Воно відповідає другому ступеню забруднення. Уточніть умови експлуатації для специфічних кліматичних зон.
Q5: Чи можна замовити нестандартний коефіцієнт трансформації?
Завод виготовляє моделі з коефіцієнтами від 5/5 до 1500/5. Для нестандартних значень потрібне індивідуальне узгодження. Зв’яжіться з менеджером для розрахунку вартості.
Q6: Які заводські випробування проводяться перед відвантаженням?
Кожен виріб проходить стандартні приймальні випробування згідно з галузевими нормами. Точний перелік протоколів та сертифікатів надається за запитом. Надішліть офіційний запит для отримання документації.
Q7: Для яких розподільних пристроїв підходить цей трансформатор?
Це масляний високовольтний трансформатор струму для систем 10/12 кВ. Він інтегрується в комплектні розподільні пристрої та камери. Підберіть модифікацію під ваші габаритні креслення.
