Descripción General
El transformador de corriente de alta tensión sumergido en aceite LJWD-10.12 es un transformador de instrumento monofásico robusto, diseñado para la medición precisa de corriente, facturación de energía y protección por relés en sistemas de potencia de 10kV y 12kV que operan a 50Hz. Alojado en un tanque de acero sellado lleno de aceite aislante, ofrece un rendimiento fiable bajo carga continua de hasta el 120% de la corriente nominal y está diseñado para instalaciones tanto interiores como exteriores, incluso en entornos hostiles con temperaturas ambiente de -25 °C a +40 °C y altitudes de hasta 4000m.
Fabricado mediante técnicas avanzadas de filtrado e inyección de aceite al vacío, el LJWD-10.12 garantiza una resistencia dieléctrica y estabilidad térmica superiores. Su diseño sellado herméticamente incorpora un diafragma interno que aísla el aceite del aire atmosférico, reduciendo significativamente la oxidación y extendiendo su vida útil. Disponible con devanados secundarios simples o dobles y múltiples relaciones de corriente, este transformador ofrece opciones de configuración flexibles para satisfacer diversos requisitos de aplicación en redes de distribución, subestaciones y sistemas de potencia industriales.
Resumen de Valores Nominales
| Parámetro | Valor |
|---|---|
| Tensión Nominal | 10 kV / 12 kV |
| Rango de Corriente Primaria | 5 A a 1500 A |
| Corriente Secundaria | 5 A |
| Clases de Precisión | 0.2 (medición), 0.5 y 1.3(D) (protección) |
| Carga Secundaria Nominal | Hasta 15 VA |
| Corriente Térmica de Corta Duración | Hasta 30 kA (1s) |
| Corriente Dinámica Admisible | Hasta 50 kA |
| Factor de Estabilidad Térmica | 187.5 × corriente nominal |
Designación del Modelo
El código de modelo “LJWD-10.12” sigue la nomenclatura estandarizada china para transformadores de corriente:
- L: Transformador de Corriente
- J: Tanque de Acero, Tipo Sumergido en Aceite
- W: Apto para Uso Interior y Exterior
- D: Devanado Secundario Doble (los modelos sin “D” tienen devanado simple)
- 10, 12: Tensión Nominal del Sistema (10kV o 12kV)
Construcción
El LJWD-10.12 presenta un diseño sumergido en aceite de refrigeración natural con un tanque de acero soldado que proporciona excelente resistencia mecánica y protección ambiental. El núcleo está fabricado con acero de silicio orientado al grano de alta permeabilidad, garantizando bajas pérdidas y alta precisión en todo el rango de operación. El procesamiento avanzado al vacío durante la fabricación elimina la humedad y los gases, mejorando la integridad del aislamiento y el rendimiento térmico.

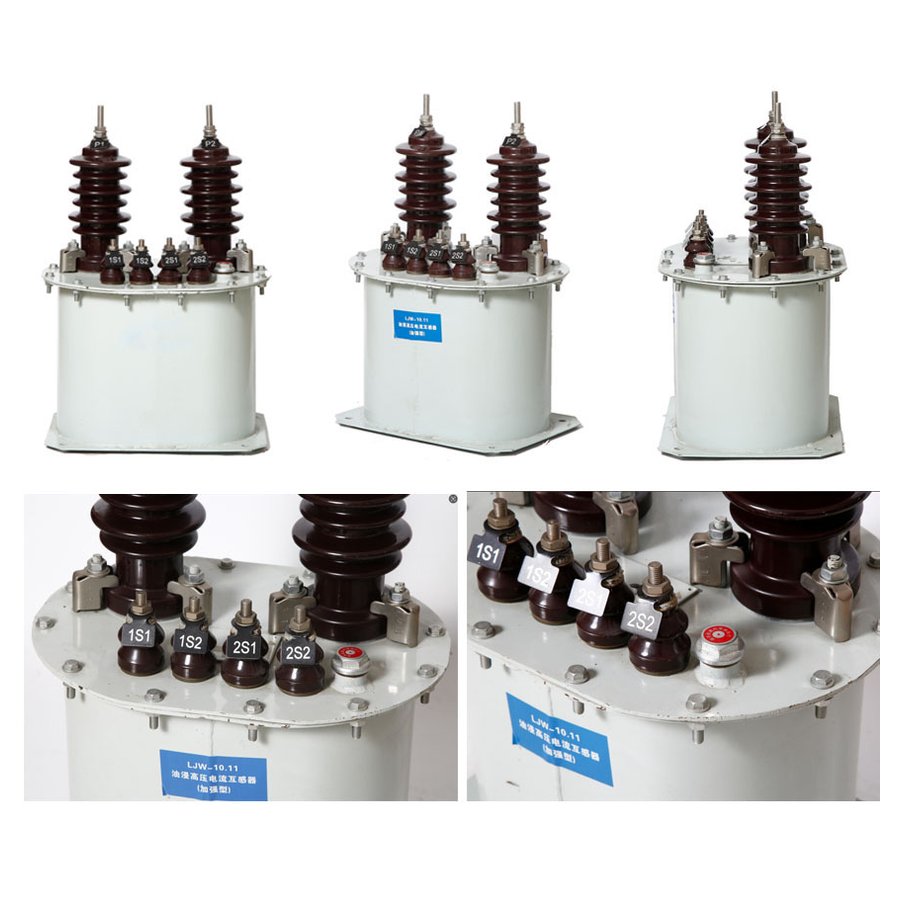

El tanque de aceite incluye un sistema de diafragma sellado que previene el contacto entre el aceite del transformador y el aire ambiente, minimizando la oxidación y la entrada de humedad. Los terminales primarios (P1, P2) son conectores robustos de tipo barra colectora, mientras que los terminales secundarios (S1, S2) están alojados en una caja de terminales a prueba de intemperie con cubierta con grado IP adecuada para exposición exterior. El montaje se realiza mediante una base estándar con orificios para pernos que cumplen con los requisitos de distancia de seguridad de la norma IEC 61869.
Parámetros técnicos
Condiciones de Servicio
- Ubicación: Uso interior y exterior
- Temperatura Ambiente: -25 °C a +40 °C
- Humedad Relativa: ≤95%
- Altitud: ≤4000m
- Nivel de Contaminación: Clase II
Datos Técnicos
| Modelo | Relación | Precisión | Carga (VA) | Corriente Térmica (kA) |
|---|---|---|---|---|
| LJWD-10.12 | 5/5 a 1500/5 | 0.2 / 0.5 / 1.3(D) | 10-15 (medición), 15-30 (protección) | 30 |
Instalación y cableado
Diagrama de Instalación
El LJWD-10.12 está diseñado para montaje en poste o pared utilizando pernos M12 estándar. Asegure las distancias mínimas según la IEC 61869 para un funcionamiento seguro. Conecte siempre los terminales secundarios a una carga o cortocircuito antes de energizar el circuito primario.
Aviso de Seguridad: Nunca opere el transformador con el devanado secundario en circuito abierto. Esto puede inducir sobretensiones peligrosas que superan varios kilovoltios, planteando un riesgo grave de daños al equipo y lesiones personales. Siempre cortocircuite o cargue el secundario antes de aplicar la tensión primaria.
Selección y preguntas frecuentes
Guía de Selección
- Corregir la taxonomía: El LJWD-10.12 es un transformador de corriente, no de tensión, y debe retirarse de la categoría de transformadores de tensión para interior.
- Seleccionar la relación de corriente: ajustar la nominal primaria a la carga máxima y los estudios de cortocircuito, manteniendo los 5A secundarios especificados.
- Elegir la precisión del núcleo y la carga: asignar los núcleos de medición y protección por separado y mantener cada carga conectada dentro de su valor nominal en VA.
- Verificar la capacidad de cortocircuito: confirmar la corriente térmica de 30kA indicada junto con la duración nominal, la corriente dinámica y el nivel de falla del sistema.
- Aprobar la instalación: confirmar el servicio interior/exterior, el sellado del aceite, la declaración de 4000m, el montaje, las distancias primarias, la puesta a tierra secundaria y las facilidades de cortocircuito.
Preguntas Frecuentes
P1: ¿Se puede instalar este transformador de corriente en exteriores?
Sí, está diseñado para uso tanto interior como exterior. Soporta contaminación Clase II y humedad relativa hasta el 95%. Consulte al fabricante para condiciones ambientales extremas.
P2: ¿Qué clase de precisión se recomienda para medición de energía?
Para medición, seleccione la clase 0.2 o 0.5. La carga nominal para este fin es de 10 a 15 VA. Confirme la relación exacta con nuestro equipo de ingeniería.
P3: ¿Cómo maneja este equipo las corrientes térmicas de cortocircuito?
El equipo soporta una corriente térmica de 30 kA. Esto garantiza protección fiable en redes de 10 kV y 12 kV con carga de 15 a 30 VA. Verifique los niveles de falla específicos.
P4: ¿Cuál es el rango de relación de corriente disponible?
Las relaciones estándar abarcan desde 5/5 hasta 1500/5. Las configuraciones personalizadas están sujetas a confirmación según los requisitos de su proyecto. Contacte a ventas para solicitar una cotización específica.
P5: ¿Están incluidas las pruebas de fábrica antes del envío?
Sí, se incluyen pruebas de rutina estándar antes de la entrega. Los informes de prueba se adjuntan a la documentación técnica del equipo. Solicite los certificados específicos al confirmar su pedido.
P6: ¿Cuándo es necesario instalar un transformador de corriente sumergido en aceite?
Se requiere este tipo de aislamiento para aplicaciones de media tensión en subestaciones exteriores. El modelo LJWD-10.12 es ideal para redes de 10 kV y 12 kV. Consulte a nuestros ingenieros para evaluar su aplicación.
