Обзор

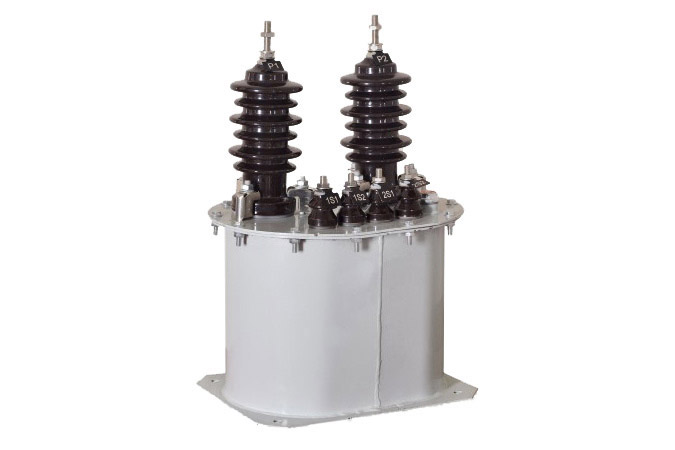

Масляный трансформатор тока высокого напряжения LJWD-10.12 — это однофазный измерительный трансформатор, предназначенный для точного измерения тока, учёта электроэнергии и релейной защиты в электрических сетях напряжением 10 кВ и 12 кВ с частотой 50 Гц. Корпус выполнен в виде герметичного стального бака, заполненного изоляционным маслом, что обеспечивает надёжную работу при длительной нагрузке до 120 % номинального тока. Конструкция допускает установку как внутри помещений, так и на открытом воздухе — даже в суровых условиях при температуре окружающей среды от –25 °C до +40 °C и на высоте до 4000 м над уровнем моря.
Благодаря применению передовых технологий вакуумной фильтрации и заливки масла трансформатор LJWD-10.12 обладает повышенной электрической прочностью и термической стабильностью. Герметичная конструкция оснащена внутренней диафрагмой, изолирующей масло от атмосферного воздуха, что значительно снижает окисление и продлевает срок службы. Доступны модификации с одним или двумя вторичными обмотками и различными коэффициентами трансформации, что обеспечивает гибкость конфигурации для распределительных сетей, подстанций и промышленных энергосистем.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 10 кВ / 12 кВ |
| Диапазон первичного тока | 5 А – 1500 А |
| Вторичный ток | 5 А |
| Классы точности | 0,2 (учёт), 0,5 и 1,3(D) (защита) |
| Номинальная вторичная нагрузка | до 15 В·А |
| Ток термической стойкости (1 с) | до 30 кА |
| Ток динамической стойкости | до 50 кА |
| Коэффициент термической стойкости | 187,5 × номинального тока |

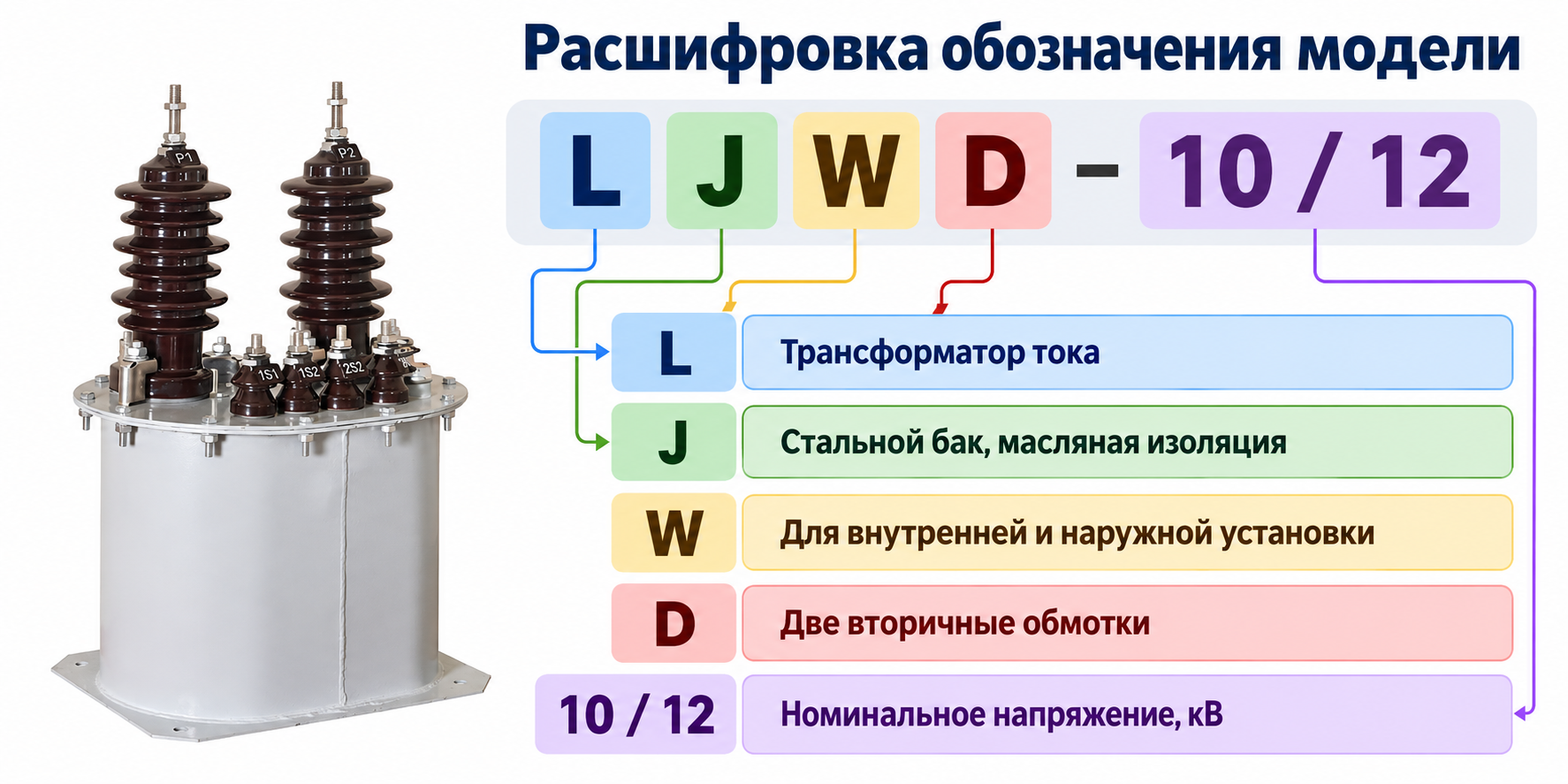

Расшифровка обозначения модели
Модельное обозначение «LJWD-10.12» соответствует стандартной китайской системе маркировки трансформаторов тока:
- L: Трансформатор тока
- J: Стальной бак, масляного типа
- W: Предназначен для установки внутри помещений и на открытом воздухе
- D: Две вторичные обмотки (модели без «D» имеют одну обмотку)
- 10, 12: Номинальное напряжение сети (10 кВ или 12 кВ)
Конструкция
Трансформатор LJWD-10.12 выполнен по масляной самозастужаемой схеме с цельносварным стальным баком, обеспечивающим высокую механическую прочность и защиту от внешних воздействий. Сердечник изготовлен из высоко permeability зернисто-ориентированной электротехнической стали, что гарантирует низкие потери и высокую точность во всём рабочем диапазоне. При производстве применяется вакуумная обработка для удаления влаги и газов, повышающая качество изоляции и тепловые характеристики.
Масляный бак оснащён герметичной диафрагменной системой, предотвращающей контакт масла с атмосферным воздухом и минимизирующей окисление и попадание влаги. Первичные выводы (P1, P2) выполнены в виде мощных шинных соединителей, а вторичные выводы (S1, S2) размещены в погодозащищённой клеммной коробке с крышкой, имеющей степень защиты IP, пригодной для эксплуатации на открытом воздухе. Крепление осуществляется через стандартное основание с отверстиями под болты, соответствующее требованиям по воздушным промежуткам стандарта IEC 61869.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений и на открытом воздухе
- Температура окружающей среды: от –25 °C до +40 °C
- Относительная влажность: ≤95 %
- Высота над уровнем моря: ≤4000 м
- Степень загрязнения: класс II
Технические данные
| Модель | Коэффициент | Класс точности | Нагрузка (В·А) | Ток термической стойкости (кА) |
|---|---|---|---|---|
| LJWD-10.12 | 5/5 – 1500/5 | 0,2 / 0,5 / 1,3(D) | 10–15 (учёт), 15–30 (защита) | 30 |
Установка и подключение
Схема монтажа
Трансформатор LJWD-10.12 предназначен для крепления на опоре или стене с использованием стандартных болтов М12. Обеспечьте минимальные габаритные промежутки в соответствии со стандартом IEC 61869 для безопасной эксплуатации. Всегда подключайте вторичные выводы к нагрузке или замыкайте их накоротко до подачи напряжения на первичную цепь.

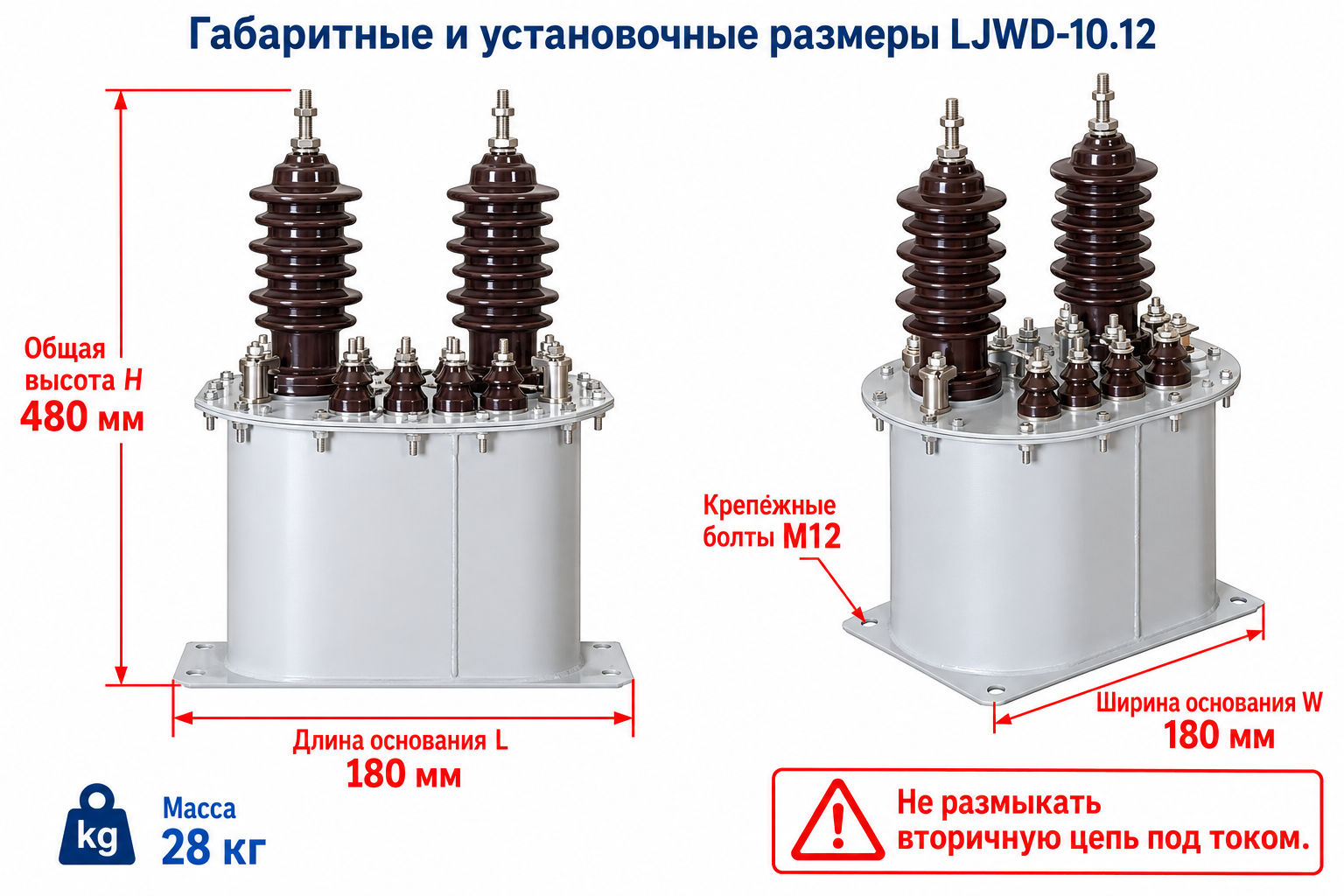

Габаритные размеры
| Модель | Длина L (мм) | Ширина W (мм) | Высота H (мм) | Масса (кг) |
|---|---|---|---|---|
| LJWD-10.12 | 180 | 180 | 480 | 28 |
Подбор и частые вопросы
Руководство по выбору
- Шаг 1: Убедитесь, что напряжение сети (10 кВ или 12 кВ) соответствует номинальному напряжению трансформатора.
- Шаг 2: Выберите номинальный первичный ток примерно в 1,2 раза больше максимального ожидаемого рабочего тока.
- Шаг 3: Определите класс точности: 0,2 — для коммерческого учёта; 0,5 или 1,3(D) — для цепей релейной защиты.
- Шаг 4: Выберите конфигурацию обмоток: одна вторичная обмотка — для базовых применений; две обмотки — при необходимости раздельных цепей учёта и защиты.
- Шаг 5: Проверьте соответствие условий эксплуатации (температура, высота над уровнем моря, степень загрязнения) заявленным пределам.
Часто задаваемые вопросы
Вопрос: Можно ли оставлять вторичную обмотку разомкнутой во время работы?
Ответ: Нет. Разомкнутая вторичная цепь может создать опасно высокое напряжение. Всегда замыкайте вторичную обмотку накоротко или подключайте к нагрузке до подачи напряжения на первичную обмотку.
Вопрос: Что означает буква «D» в обозначении LJWD?
Ответ: Буква «D» указывает на наличие двух вторичных обмоток. Модели без «D» (например, LJW-10.12) имеют только одну вторичную обмотку.
Вопрос: Подходит ли этот трансформатор для наружной установки?
Ответ: Да. Буква «W» в обозначении модели подтверждает возможность установки как внутри помещений, так и на открытом воздухе благодаря герметичной масляной системе и погодозащищённой крышке клеммной коробки.
Вопрос: Какова максимальная высота установки над уровнем моря?
Ответ: Трансформатор рассчитан на эксплуатацию на высоте до 4000 метров над уровнем моря без снижения номинальных характеристик.
Вопрос: Возможны ли нестандартные коэффициенты трансформации?
Ответ: Да. Стандартные коэффициенты варьируются от 5/5 до 1500/5, а нестандартные могут быть изготовлены по индивидуальному заказу — свяжитесь с нашей инженерной службой для получения решения под ваши задачи.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор LJWD-10.12 на открытом воздухе?
Да, допускается монтаж внутри помещений и на улице. Рабочая температура от –25 °C до +40 °C при влажности до 95%. Уточняйте климатическое исполнение у менеджера.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета используйте обмотку класса 0,2. Номинальная нагрузка составляет 10–15 В·А, что обеспечивает высокую точность измерений. Запросите протокол калибровки при заказе.
Q3: Какую термическую стойкость выдерживает трансформатор тока при коротком замыкании?
Ток термической стойкости модели LJWD-10.12 составляет 30 кА. Это гарантирует надежную работу в сетях 10/12 кВ при аварийных режимах. Подтвердите параметры сети для проверки.
Q4: Какие коэффициенты трансформации доступны для данной модели?
Стандартный диапазон коэффициентов составляет от 5/5 до 1500/5. Возможно изготовление под нестандартные требования заказчика. Свяжитесь с нами для расчета индивидуальной конфигурации.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Каждое устройство проходит комплекс приемо-сдаточных испытаний согласно стандартам. Точный перечень тестов и наличие сертификатов зависят от требований проекта. Запросите детальную спецификацию испытаний.
Q6: Для каких распределительных устройств подходит трансформатор LJWD-10.12?
Оборудование предназначено для комплектных распределительных устройств (КРУ) и закрытых подстанций. Степень загрязнения II и высота до 4000 м расширяют географию применения. Уточните условия эксплуатации.
