نظرة عامة
يُعد محول التيار LJZN1-10 محولاً داخلياً من نوع راتنج الإيبوكسي المصبوب، مصممًا للاستخدام في أنظمة الطاقة متوسطة الجهد بجهود 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل داعم مغلق بالكامل مع عزل من راتنج الإيبوكسي، مما يضمن أداءً عازلاً مستقرًا ومتانة ميكانيكية في البيئات الداخلية.
يتوافق المحول مع المواصفة Q/GDW 11681-2017 ومصمم خصيصًا لمتطلبات القياس الخاصة بشبكة الدولة (State Grid)، ويقدّم تركيبة دقة قياسية 0.2S / 0.2S، ويدعم تيارات ثانوية قدرها 5 أمبير أو 1 أمبير. وهو مثالي للدمج في خزائن قياس الطاقة، ولوحات القياس وفق نمط شبكة الدولة، وأجهزة التوزيع الداخلية التي تتطلب إدخال تيار عالي الدقة لأغراض فوترة استهلاك الطاقة.
ملخص المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| جهد النظام المطبق | 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| مستوى العزل المقنّن | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز |
| التيار الثانوي المقنّن | 5 أمبير أو 1 أمبير |
| تركيبة الدقة | 0.2S / 0.2S |
| مدى درجة حرارة المحيط | -25°م إلى +55°م |
| نوع العزل | راتنج الإيبوكسي المصبوب |
| نوع التطبيق | القياس (شبكة الدولة) |
| الهيكل | داخلي، هيكل داعم مغلق بالكامل |
| الوظيفة الأساسية | قياس الطاقة |
| الامتثال للمواصفات | Q/GDW 11681-2017 |
| متطلبات الدائرة الثانوية | يجب أن تبقى مغلقة أثناء التشغيل |
ترميز الموديل
- L: محول تيار
- J: سلسلة تطبيقات القياس/المقاييس
- Z: عزل بصب راتنج الإيبوكسي
- N: نوع داخلي / رمز هيكل خاص للقياس
- 1: رقم التصميم التسلسلي
- 10: فئة جهد الكتالوج 10 كيلوفولت؛ مناسب لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت عند التأكد من تناسق العزل
البناء

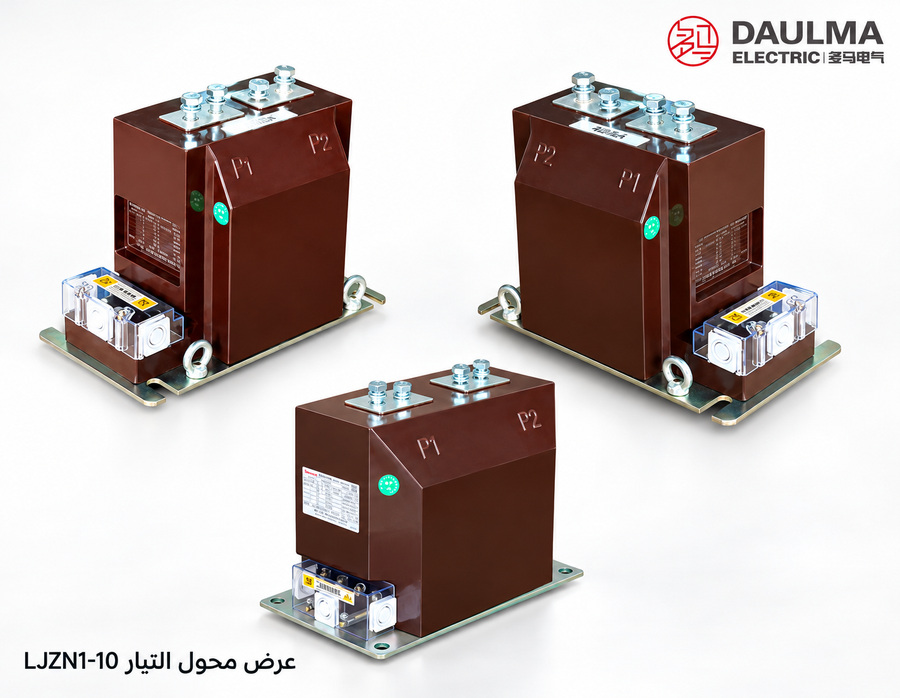

يستخدم محول التيار LJZN1-10 هيكل عزل داخلي مغلق بالكامل من راتنج الإيبوكسي المصبوب. حيث يتم تغليف الموصل الأولي، واللفة الثانوية، والنواة المغناطيسية بالكامل داخل الجسم الصلب من الراتنج. يوفر هذا البناء استقرارًا عازلاً ممتازًا، ومقاومة معززة للرطوبة، وحماية ميكانيكية فائقة—وهو أمر بالغ الأهمية لتشغيل موثوق على المدى الطويل في أجهزة التوزيع الداخلية وبيئات القياس. وعلى عكس محولات التيار العامة المخصصة للحماية، يعطي هذا التصميم أولوية للأداء الميتروولوجي، مما يضمن خطأ نسبة طفيفًا وإزاحة طورية ضئيلة تحت ظروف الحمل المحددة لتلبية متطلبات الدقة الصارمة الخاصة بفوترة الطاقة.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: أجهزة التوزيع متوسطة الجهد الداخلية أو خزانة القياس
- جهد النظام: شبكات فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المقنّن: 50 هرتز
- درجة حرارة المحيط: -25°م إلى +55°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- أسلاك القياس: يجب أن تكون قصيرة وآمنة ومطابقة لحمل الخرج المقنّن للحفاظ على الدقة.
المعايير الفنية
يُعد محول التيار LJZN1-10 محولاً من راتنج الإيبوكسي المصبوب مصممًا لتطبيقات قياس شبكة الدولة في أنظمة فئة 10–12 كيلوفولت. يعمل ضمن مدى درجة حرارة محيط من -25°م إلى +55°م، ويلتزم بالمواصفة Q/GDW 11681-2017. يدعم المحول تيارات أولية من 5 أمبير حتى 750 أمبير، مع مخارج ثانوية 1 أمبير أو 5 أمبير، ويتميز بتركيبة دقة عالية 0.2S/0.2S.
| التيار الأولي المقنّن (A) |
تركيبة فئات الدقة |
الخرج المقنّن (VA) |
تيار التحمل الحراري قصير المدى |
التيار الديناميكي المقنّن (kA) |
|
|---|---|---|---|---|---|
| 0.2S | 0.2S | ||||
| 5, 10, 15 | 0.2S/0.2S | 10 | 10 | 4kA/1s | 10 |
| 20, 25 | 15 | 15 | 5kA/2s | 12.5 | |
| 30, 40 | 8kA/2s | 20 | |||
| 50, 60 | 10kA/2s | 25 | |||
| 75, 80 | 16kA/2s | 40 | |||
| 100, 150, 200, 250 | 20kA/2s | 50 | |||
| 300, 400, 500 | 25kA/4s | 63 | |||
| 600, 750 | 31.5kA/4s | 80 | |||
التركيب والتوصيلات

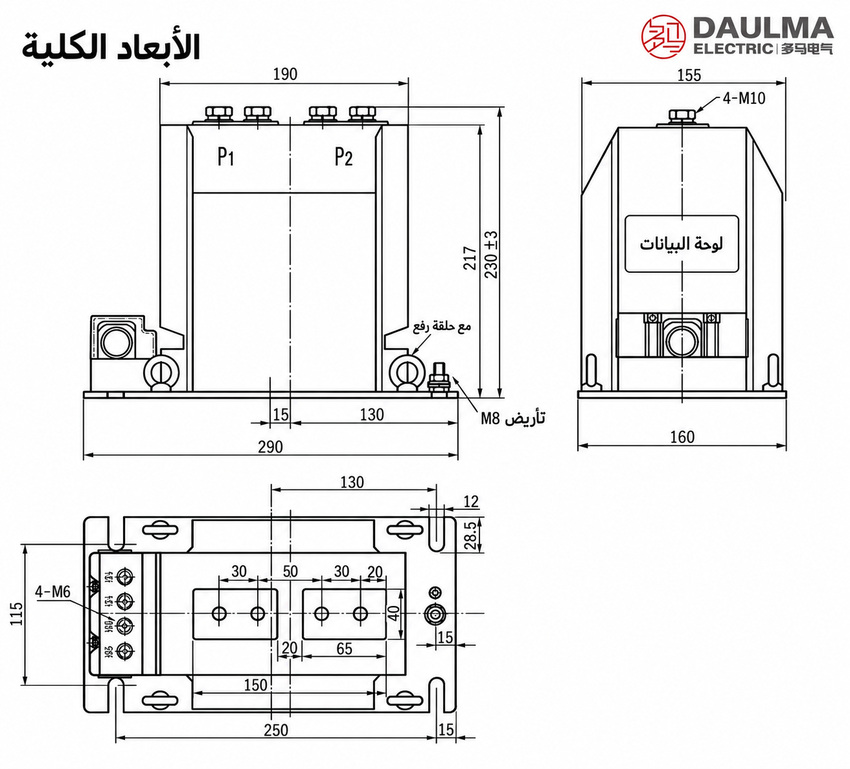

مخطط التركيب
يتم تركيب محول التيار LJZN1-10 كمحول تيار داخلي من النوع الداعم، مع وضع المحطات الأولية (P1/P2) في الأعلى وكتلة المحطات الثانوية في الجزء السفلي من الوحدة. ويتم التركيب عبر قاعدة ثابتة ذات مواضع ثقوب محددة مسبقًا وفق رسم المخطط المعتمد. تأكد من المحاذاة مع هيكل خزانة القياس وتحقق من المسافات الآمنة قبل التثبيت النهائي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من مواصفات القياس الخاصة بالمرفق الكهربائي، ومستوى العزل 12/42/75 كيلوفولت، ومتطلبات المواصفة Q/GDW 11681-2017 عند الاقتضاء.
- اختر نسبة تحويل بين 5 أمبير و750 أمبير تحافظ على التيار التشغيلي الطبيعي ضمن نطاق القياس 0.2S المطلوب، مع السماح بنمو الحمل المتوقع.
- اختر تيارًا ثانويًا 1 أمبير أو 5 أمبير، وحدد الغرض المستقل، ووصلات الاختبار، وتوزيع المحطات، والتوصيل الأرضي بنقطة واحدة لكلا النواتين من فئة 0.2S.
- تحقق من أن الحمل الظاهري هو 10 فولت أمبير/10 فولت أمبير للنسب 5 أمبير–15 أمبير، أو 15 فولت أمبير/15 فولت أمبير للنسب الأعلى، مقابل حمل العداد والكابلات الثانوية.
- تحقق من القدرة الحرارية/الديناميكية الخاصة بكل نسبة، واتجاه P1/P2، وختم المحطات، ورسم التركيب، والمسافات الآمنة، ودرجة حرارة المحيط من -25°م إلى +55°م.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار LJZN1-10 في أنظمة الجهد 11 كيلوفولت؟
نعم، يمكن تطبيقه في شبكات 10 و11 و12 كيلوفولت. المحول مصمم من راتنج الإيبوكسي للتركيب الداخلي. يرجى تأكيد جهد النظام المحدد مع المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S/0.2S لقياسات الفوترة الدقيقة. يدعم المحول تيارات أولية من 5 إلى 750 أمبير. تواصل معنا لتأكيد معايرة المصنع.
Q3: ما هي شروط بيئة التركيب المطلوبة لهذا المحول؟
يجب أن يكون التركيب داخلياً في بيئة خالية من الغبار الموصل والغازات المسببة للتآكل. درجة حرارة المحيط تتراوح بين -25 و+55 درجة مئوية. راجع كتيب التوجيه للتفاصيل.
Q4: كيف يتم تحديد قدرة التحمل الحراري للتيار القصير؟
يعتمد التحمل الحراري قصير المدى على التيار الأولي المقنّن، ويصل إلى 4 كيلو أمبير لمدة ثانية. يجب مطابقة أسلاك القياس مع حمل الخرج، واستشر المهندسين للتطبيقات ذات التيار العالي.
Q5: هل تتوفر خيارات تخصيص لتيار الخرج الثانوي؟
نعم، يدعم المحول مخارج ثانوية بقيم 1 أمبير أو 5 أمبير. يتم اختبار كل وحدة وفقاً للمواصفة Q/GDW 11681-2017 قبل الشحن. تواصل مع المبيعات لتحديد مواصفات طلبك.
Q6: متى يمكن استلام الشهادات الفنية ووثائق المعايرة؟
تُرفق شهادات المعايرة ووثائق الاختبار مع كل شحنة بعد إتمام فحص المصنع. تعتمد تفاصيل التوثيق ومواعيد التسليم على كمية الطلب. يرجى التواصل لتحديد الجدول الزمني الدقيق.
