Descripción general

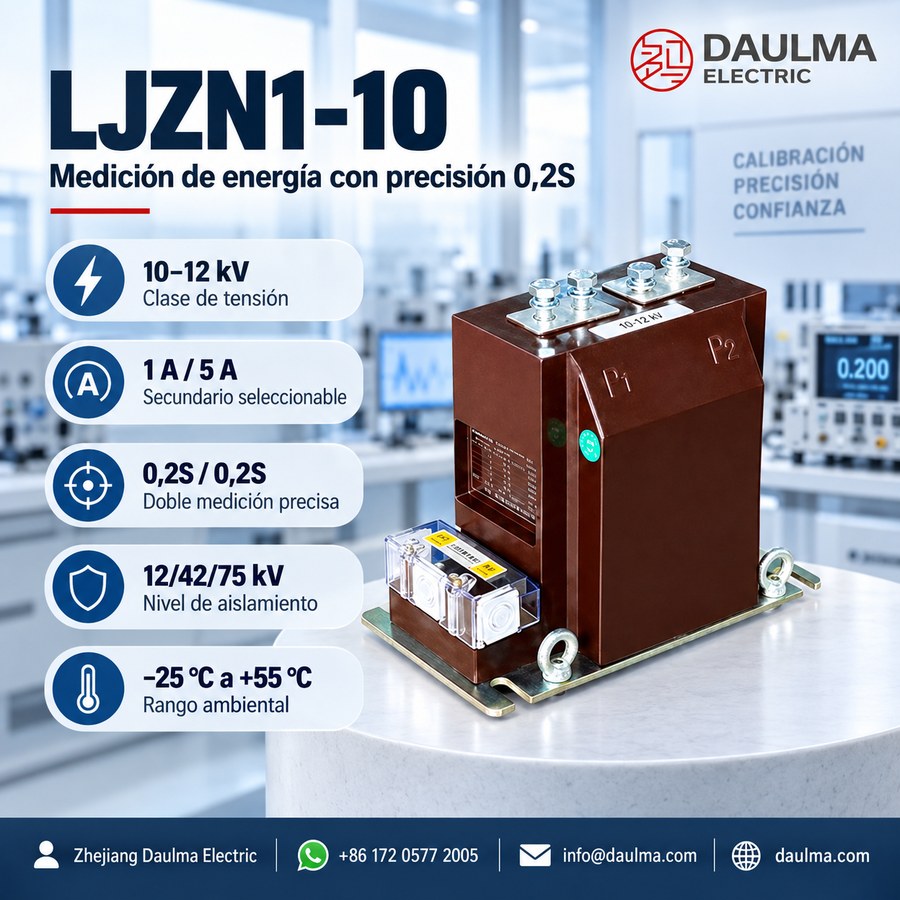

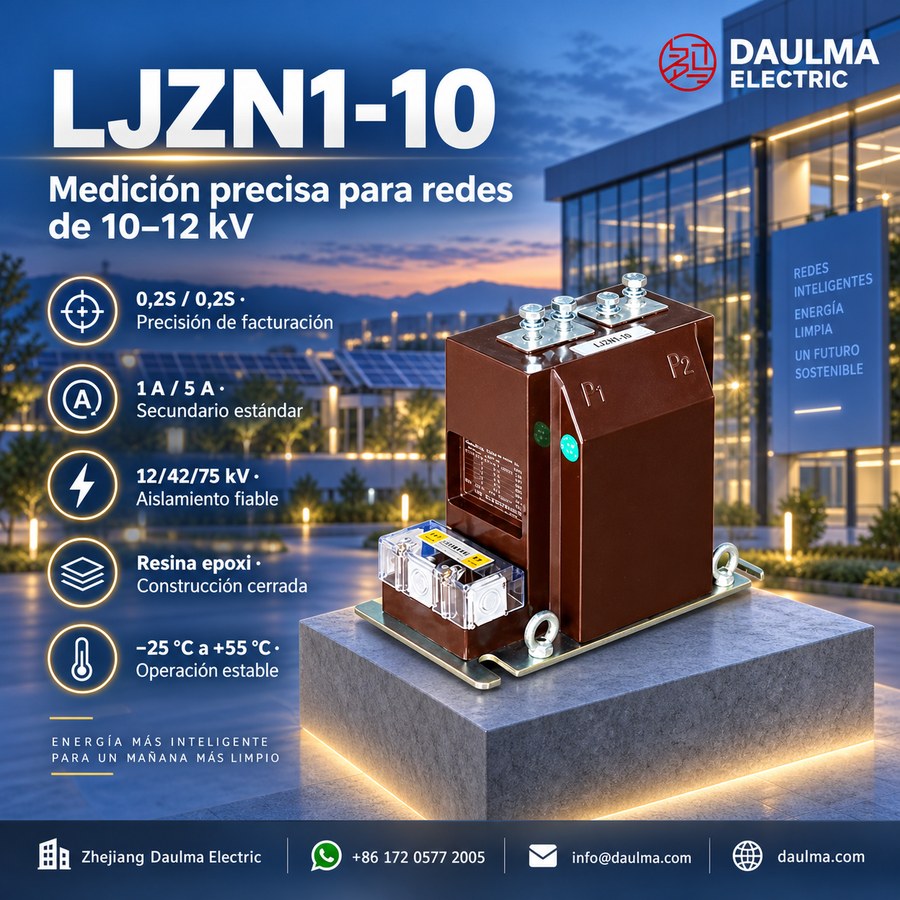

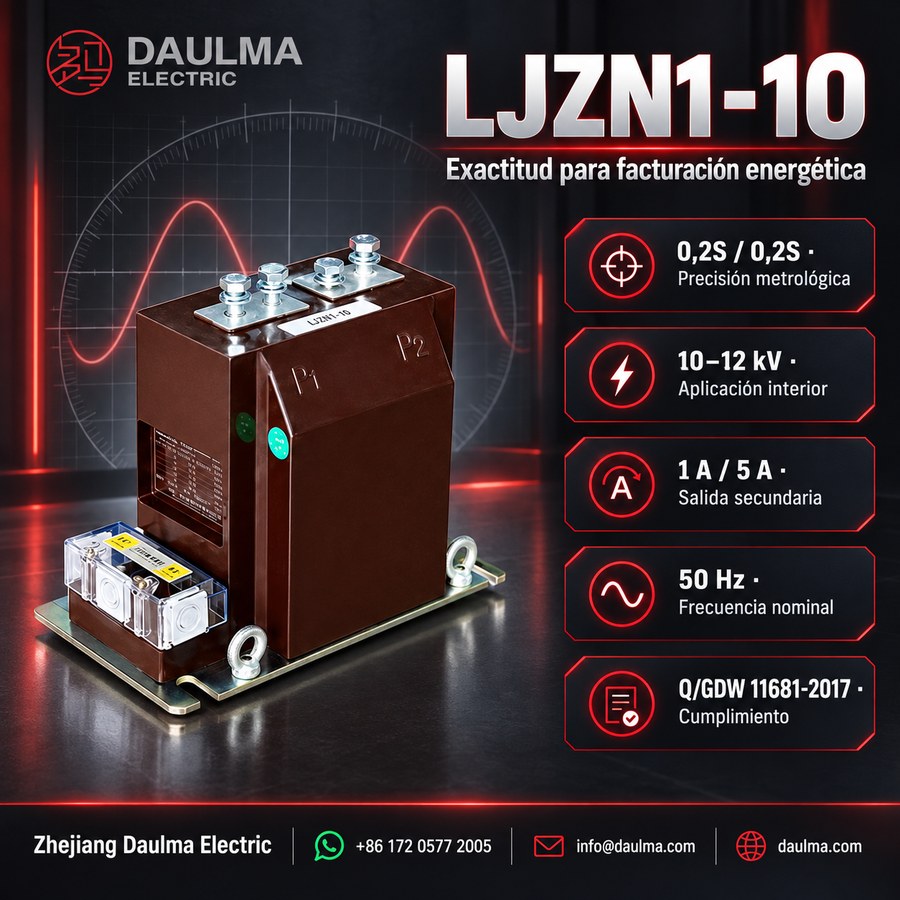

El LJZN1-10 es un transformador de corriente para medición con aislamiento de resina epoxi moldeada, diseñado para sistemas eléctricos de media tensión de 10 kV, 11 kV y 12 kV. Cuenta con una estructura tipo soporte completamente cerrada y aislamiento en resina epoxi, garantizando un rendimiento dieléctrico estable y robustez mecánica en entornos interiores.
Cumple con la norma Q/GDW 11681-2017 y está adaptado a los requisitos de medición de State Grid. Ofrece una combinación estándar de precisión 0.2S / 0.2S y admite corrientes secundarias de 5 A o 1 A. Es ideal para integrarse en gabinetes de medición de energía, paneles de medición según especificaciones de State Grid y celdas interiores de media tensión donde se requiere una entrada de corriente de alta precisión para medición facturable.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV, 11 kV, 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Combinación de precisión | 0.2S / 0.2S |
| Rango de temperatura ambiente | -25°C a +55°C |
| Tipo de aislamiento | Resina epoxi moldeada |
| Tipo de aplicación | Medición (State Grid) |
| Estructura | Interior, tipo soporte completamente cerrado |
| Función principal | Medición de energía |
| Cumplimiento normativo | Q/GDW 11681-2017 |
| Requisito del circuito secundario | Debe permanecer cerrado durante la operación |
Designación del modelo
- L: Transformador de corriente
- J: Serie para aplicaciones de medición
- Z: Aislamiento por moldeo en resina epoxi
- N: Tipo interior / código estructural especial para medición
- 1: Número de diseño
- 10: Clase de tensión nominal de catálogo de 10 kV; apto para sistemas de 10 kV, 11 kV y 12 kV cuando se confirma la coordinación del aislamiento
Construcción
El LJZN1-10 emplea una estructura de aislamiento interior completamente cerrada en resina epoxi moldeada. El conductor primario, el devanado secundario y el núcleo magnético están totalmente encapsulados dentro del cuerpo sólido de resina. Esta construcción proporciona excelente estabilidad dieléctrica, mayor resistencia a la humedad y protección mecánica superior, aspectos críticos para una operación fiable a largo plazo en celdas y gabinetes de medición interiores. A diferencia de los transformadores de corriente para protección de uso general, este diseño prioriza el rendimiento metrológico, garantizando errores mínimos de relación y desplazamiento de fase bajo condiciones de carga especificadas, cumpliendo así con los estrictos requisitos de precisión para medición facturable.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celda interior de media tensión o gabinete de medición
- Tensión del sistema: redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -25°C a +55°C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
- Cableado de medición: debe ser corto, seguro y acorde con la carga de salida nominal para mantener la precisión.
Parámetros técnicos
El LJZN1-10 es un transformador de corriente con aislamiento de resina epoxi moldeada, diseñado para aplicaciones de medición de State Grid en sistemas de 10–12 kV. Opera en un rango de temperatura ambiente de -25°C a +55°C y cumple con la norma Q/GDW 11681-2017. Admite intensidades primarias nominales desde 5 A hasta 750 A, con salidas secundarias de 1 A o 5 A, y ofrece combinaciones de alta precisión clase 0.2S/0.2S.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica nominal (kA) |
|
|---|---|---|---|---|---|
| 0.2S | 0.2S | ||||
| 5, 10, 15 | 0.2S/0.2S | 10 | 10 | 4kA/1s | 10 |
| 20, 25 | 15 | 15 | 5kA/2s | 12.5 | |
| 30, 40 | 8kA/2s | 20 | |||
| 50, 60 | 10kA/2s | 25 | |||
| 75, 80 | 16kA/2s | 40 | |||
| 100, 150, 200, 250 | 20kA/2s | 50 | |||
| 300, 400, 500 | 25kA/4s | 63 | |||
| 600, 750 | 31.5kA/4s | 80 | |||
Instalación y cableado
Diagrama de instalación
El LJZN1-10 se instala como transformador de corriente tipo soporte interior, con los bornes primarios (P1/P2) situados en la parte superior y la regleta de bornes secundarios ubicada en la sección inferior del equipo. El montaje se realiza mediante una base fija con posiciones predefinidas de taladros, según el plano dimensional aprobado. Asegúrese de alinear correctamente el equipo con la estructura del gabinete de medición y verifique las distancias de seguridad antes de la fijación definitiva.
Selección y preguntas frecuentes
Guía de selección
- Confirme la especificación de medición de la compañía eléctrica, el nivel de aislamiento 12/42/75 kV y el cumplimiento de Q/GDW 11681-2017 cuando corresponda.
- Seleccione una relación entre 5 A y 750 A que mantenga la corriente de operación normal dentro del rango requerido para medición 0.2S, permitiendo además el crecimiento previsto de la carga.
- Elija una salida secundaria de 1 A o 5 A y defina el propósito independiente, los enlaces de prueba, la asignación de bornes y la conexión a tierra en un solo punto para ambos núcleos 0.2S.
- Verifique que la carga nominal sea de 10 VA/10 VA para relaciones de 5 A a 15 A, o de 15 VA/15 VA para relaciones superiores, frente a la carga total del medidor y los cables secundarios.
- Consulte las capacidades térmicas y dinámicas específicas por relación, la orientación P1/P2, el sellado de bornes, el plano de montaje, las distancias de seguridad y el rango ambiental de −25°C a +55°C.
Frequently Asked Questions
Q1: ¿Puede usarse este transformador de 10 kV en redes de 11 kV?
Sí, está diseñado para sistemas de 10 kV, 11 kV y 12 kV. Es adecuado para celdas de media tensión interiores. Confirme la tensión exacta del sistema con fábrica.
Q2: ¿Cuáles son los requisitos de instalación para este transformador de resina epoxi?
Debe instalarse en interior, libre de vibraciones severas, polvo conductor y gases corrosivos. La temperatura ambiente debe estar entre -25°C y +55°C. Consulte el manual para detalles de montaje.
Q3: ¿Qué clase de precisión ofrece para aplicaciones de medición de energía?
Ofrece combinación de clase 0.2S/0.2S para medición de alta precisión. Admite corrientes primarias de 5 A a 750 A y secundarias de 1 A o 5 A.
Q4: ¿Cómo afecta el cableado de medición a la precisión de salida?
El cableado debe ser corto y seguro para no exceder la carga de salida nominal en VA. Esto mantiene la precisión de la clase 0.2S. Verifique la impedancia del lazo con el equipo técnico.
Q5: ¿Bajo qué normas técnicas se fabrica y prueba este equipo de medición?
Cumple con la norma Q/GDW 11681-2017 para aplicaciones de State Grid. Los parámetros de potencia nominal y corriente térmica se detallan en la ficha técnica oficial.
Q6: ¿Es posible personalizar la relación de transformación para corrientes primarias específicas?
Sí, admite intensidades primarias nominales desde 5 A hasta 750 A según sus necesidades. La fabricación se ajusta a los parámetros técnicos del proyecto. Contacte a ventas para confirmar la relación exacta.
