نظرة عامة
محولات التيار الداخلية من سلسلة LMZ بجهد 0.66 كيلوفولت والمصنوعة من راتنج إبوكسي هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس التيار وقياس استهلاك الطاقة بدقة في أنظمة التغذية الكهربائية التيار المتردد منخفضة الجهد. صُمّمت هذه السلسلة لشبكات التوزيع من الفئة 0.66 كيلوفولت، وتشمل أربع عائلات مميزة—LMZ5 وLMZ6 وLMZ7 وLMZ8—كلٌّ منها مخصص لمتطلبات تركيب وأداء محددة. تعمل هذه المحولات وفقًا لقانون فاراداي للحث الكهرومغناطيسي، وتستخدم قلباً مغناطيسياً حلقياً لتوفير خرج ثانوي قياسي (1 أمبير أو 5 أمبير) يتناسب مع التيار الأولي، مما يضمن دقة عالية عبر نطاقات حمل واسعة دون تشبع.
تناسب هذه المحولات تطبيقات متنوعة، بدءًا من مراكز التحكم في المحركات الصناعية وحتى أنظمة أتمتة المباني التجارية، وتتوافق مع المعايير الدولية مثل IEC 61869-2/3 وGB/T 20840.2. ويوفّر الهيكل المغلق بالكامل المصنوع من راتنج الإبوكسي أو الغلاف البلاستيكي عزلًا قويًا، واستقرارًا ميكانيكيًا، وموثوقية طويلة الأمد في البيئات الداخلية. وبفضل درجات الدقة التي تصل إلى 0.2S، تدعم هذه المحولات القياس الدقيق، والتكامل مع أنظمة SCADA، ومراقبة الأحمال في الوقت الحقيقي في لوحات التوزيع ومفاتيح الجهد 0.4–0.66 كيلوفولت.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 0.66 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز اختياري) |
| التيار الثانوي المقنن | 1 أمبير أو 5 أمبير |
| درجات الدقة | 0.2، 0.2S، 0.5، 0.5S |
| الحمل المقنن | 5 فولت أمبير أو 10 فولت أمبير |
| معامل القدرة للحمل | cosφ = 0.8 (متأخر) |
| مستوى العزل | وفقًا لمعيار 0.66 كيلوفولت |
| المعايير المطبقة | IEC 61869-2/3، GB/T 20840.2، GB 1208-2006 |

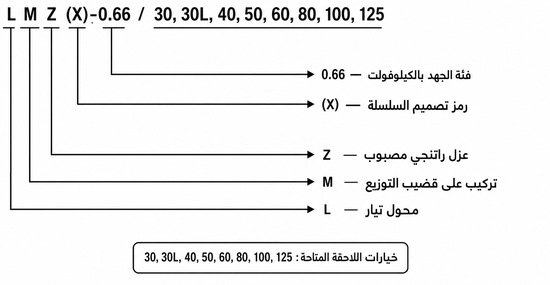

ترميز الموديل
L — محول تيار (CT)
M — نوع التركيب على قضيب التوزيع (Busbar)
Z — هيكل معزول بالراتنج المصبوب
5 — رمز تصميم السلسلة (قلب غير مشبع، تكوين مستطيل)
0.66 — فئة الجهد بالكيلوفولت
البناء

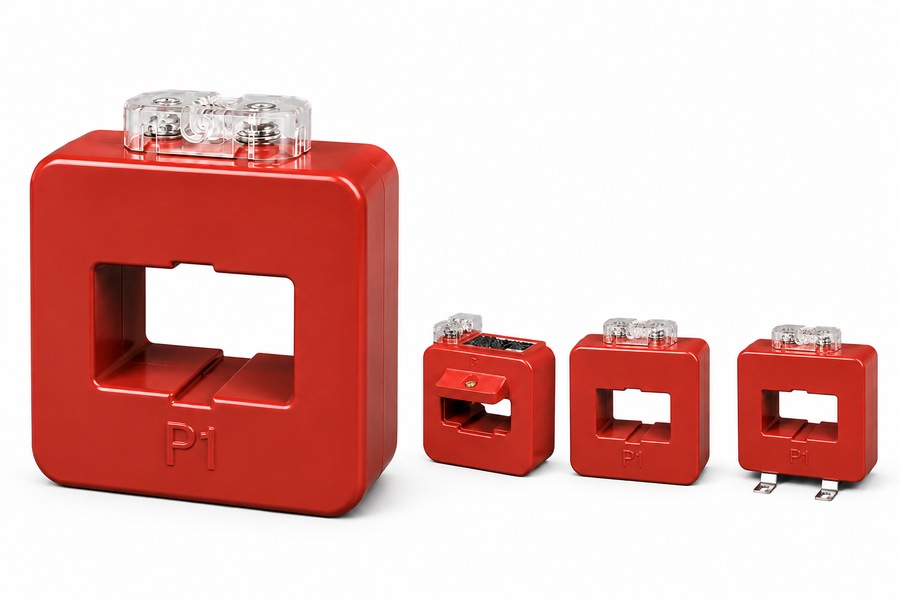

تتميز سلسلة LMZ بأربع متغيرات هيكلية تستخدم إما عزل الراتنج الإبوكسي المصبوب أو الغلاف البلاستيكي. وتستخدم موديلات LMZ5 وLMZ6 بناءً من راتنج غير مشبع—مستطيل الشكل ونوع النافذة على التوالي—مع غلاف كامل من راتنج الإبوكسي يوفر مقاومة عازلة عالية وحماية بيئية. أما موديل LMZ7 فيستخدم غلافًا بلاستيكيًا خفيف الوزن مع حجرة طرفية مدمجة، بينما يقدّم موديل LMZ8 تصميماً حلقياً مع متانة ميكانيكية متفوقة من خلال التغليف الكامل بالراتنج المصبوب. وتستخدم جميع المتغيرات قلوبًا مغناطيسية حلقيّة لمنع التشبع، وضمان الخطية، والحفاظ على الدقة تحت ظروف أحمال متغيرة. وتخضع الأطراف الثانوية (S1/S2) وعلامات اتجاه التيار الأولي (P1/P2) لاتفاقيات القطبية القياسية لضمان التوجيه الصحيح لأجهزة القياس.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (يجب تحديد الارتفاعات الأعلى لتأكيد هندسي)
- درجة الحرارة المحيطة:
- LMZ5: -5°م إلى +40°م
- LMZ6: -5°م إلى +65°م (قدرة حرارية موسعَة)
- LMZ7: -5°م إلى +55°م
- LMZ8: -5°م إلى +55°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (مرجعي عند +20°م)
- الظروف البيئية: خالية من الغازات أو الأبخرة المسببة للتآكل؛ خالية من الوسائط المتفجرة أو القابلة للاشتعال؛ بدون اهتزاز شديد أو صدمات ميكانيكية أو تصادمات
المعايير الفنية
يوفر هذا القسم بيانات فنية موجهة للاختيار لمحولات التيار الداخلية من سلسلة LMZ المستخدمة في أنظمة التيار المتردد من فئة 0.66 كيلوفولت (50 هرتز). البيانات أدناه مخصصة للاختيار الأولي لدرجة الدقة، الحمل المقنن، وتكوين مدى التيار.
بيانات LMZ5 الفنية
| التيار الأولي المقنن (أمبير) |
التيار الثانوي المقنن (أمبير) |
درجات الدقة |
الخرج المقنن (فولت أمبير) |
|---|---|---|---|
| 150، 200، 300، 400، 600، 800 | 5 | 0.2 0.2S |
5 |
| 1000، 1200، 1500، 2000، 3000، 4000 | 1 | 0.2 0.2S |
5 |
| 150، 200، 300، 400، 600، 800 | 5 | 0.5 0.5S |
10 |
| 1000، 1200، 1500، 2000، 3000، 4000 | 1 | 0.5 0.5S |
10 |
بيانات LMZ6 الفنية
| التيار الأولي المقنن (أمبير) |
التيار الثانوي المقنن (أمبير) |
درجات الدقة |
الخرج المقنن (فولت أمبير) |
|---|---|---|---|
| 600، 800، 1000، 1500 | 5 | 0.2 0.2S |
5 |
| 2000، 3000، 4000 | 1 | 0.2 0.2S |
5 |
| 600، 800، 1000، 1500 | 5 | 0.5 0.5S |
10 |
| 2000، 3000، 4000 | 1 | 0.5 0.5S |
10 |
بيانات LMZ7 الفنية
| التيار الأولي المقنن (أمبير) |
التيار الثانوي المقنن (أمبير) |
درجات الدقة |
الخرج المقنن (فولت أمبير) |
|---|---|---|---|
| 5، 10، 15، 20، 30، 40، 50، 75، 100، 150، 200، 300، 400، 600 |
5، 1 | 0.2، 0.2S، 0.5، 0.5S | 5 |
بيانات LMZ8 الفنية
| التيار الأولي المقنن (أمبير) |
التيار الثانوي المقنن (أمبير) |
درجات الدقة |
الخرج المقنن (فولت أمبير) |
|---|---|---|---|
| 5، 10، 15، 20، 30، 40، 50، 75،
100، 150، 200، 300، 400، 600 |
5، 1 | 0.2، 0.2S، 0.5، 0.5S | 5 |
ملاحظة: إذا تجاوزت متطلبات المستخدم المعايير المذكورة أعلاه، فقد تخضع لاتفاق فني بين المصنّع والمشتري.
التركيب والتوصيلات

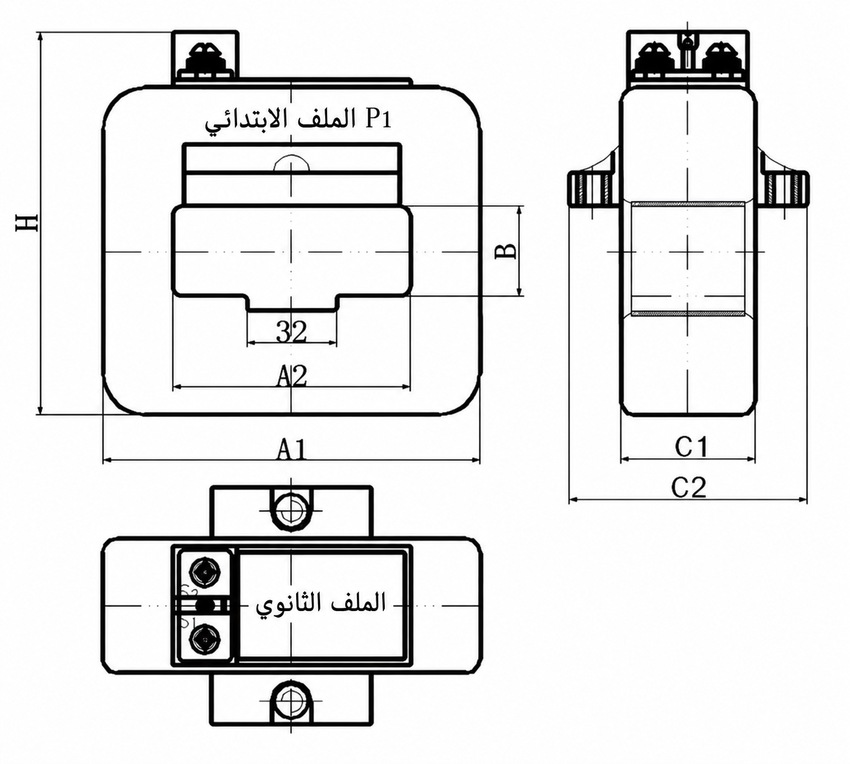

الأبعاد الخارجية
تتوفر محولات التيار الداخلية من سلسلة LMZ بجهد 0.66 كيلوفولت والمصنوعة من راتنج إبوكسي بعدة تكوينات: تركيب مستطيل على قضيب التوزيع (LMZ5)، نوع نافذة للتثبيت عبر قضيب التوزيع (LMZ6)، نوع حلقي بغلاف بلاستيكي (LMZ7)، ونوع حلقي برَاتنج مصبوب (LMZ8). تُبيّن الجداول أعلاه التفاصيل البُعديّة لكل موديل، بما في ذلك المعاملات الأساسية مثل A1 وA2 وB وH وG1 وC2 وأحجام الفتحات. تأكد من أن أسطح التركيب تستوعب الأبعاد الأساسية المحددة وتتيح مسافة كافية للتبريد والتصرف الحراري وسهولة الصيانة.
مخطط التوصيل
قم بتوصيل الموصل الأولي عبر الفتحة المركزية (للموديلات الحلقيّة) أو بأطراف قضيب التوزيع (للموديلات المستطيلة). تكون الأطراف الثانوية مُعلّمة بوضوح ويجب توصيلها بأجهزة القياس أو الحماية باستخدام أسلاك ذات مقطع مناسب. تأكد دائمًا من تأريض نقطة واحدة في الدائرة الثانوية وفقًا للمعايير المعمول بها. ولا تترك الدائرة الثانوية مفتوحة أبدًا أثناء تشغيل المحول.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر سلسلة LMZ بناءً على مدى التيار الأولي وطريقة التركيب: LMZ5/6 للتيارات العالية (150–4000 أمبير) مع تركيب على قضيب التوزيع؛ LMZ7/8 للتيارات المنخفضة (5–600 أمبير) مع تركيب عبر فتحة حلقيّة.
- اختر درجة الدقة وفقًا لمتطلبات التطبيق: 0.2S أو 0.2 للقياس التجاري الدقيق؛ 0.5S أو 0.5 لمراقبة استهلاك الطاقة القياسية.
- حدد الحمل المقنن (فولت أمبير) بحساب إجمالي الحمل في الدائرة الثانوية، بما في ذلك أجهزة القياس، ومقاومة الأسلاك، وهامش أمان—عادةً 5 فولت أمبير أو 10 فولت أمبير.
- حدّد التيار الثانوي كـ 1 أمبير للمسافات الطويلة لتقليل الفقد، أو 5 أمبير للمسافات القصيرة مع الأجهزة التقليدية.
- تأكد من متطلبات درجة الحرارة المحيطة—يوفر LMZ6 نطاقًا موسعًا (-5°م إلى +65°م)، بينما تعمل الموديلات الأخرى ضمن -5°م إلى +55°م أو أقل.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات تيار LMZ الداخلية في بيئات خارجية؟
لا، هذه المحولات مخصصة للتركيب الداخلي فقط. يجب أن تكون بيئة التشغيل خالية من الغازات المسببة للتآكل والاهتزازات الشديدة. يرجى التأكد من ملاءمة الموقع قبل الطلب.
Q2: أي فئة دقة مناسبة لقياس الطاقة بدقة في محولات LMZ5؟
اختر فئة الدقة 0.2S أو 0.5S لقياس الطاقة بدقة عالية. تتوفر هذه الفئات مع تيارات أولية تصل إلى 4000 أمبير وتيار ثانوي 1 أو 5 أمبير. تواصل معنا لتأكيد مواصفات الحمل المقنن.
Q3: ما هي أقصى درجة حرارة تشغيل مسموحة لمحول تيار LMZ6؟
تتحمل سلسلة LMZ6 درجات حرارة محيطة تصل إلى +65°م بفضل قدرتها الحرارية الموسعة. هذا يتجاوز النطاق القياسي للسلاسل الأخرى المحدد بـ +55°م. حدد نوع السلسلة بدقة عند الطلب.
Q4: كيف يمكن تشغيل المحولات في مناطق يتجاوز ارتفاعها 1000 متر؟
التصميم القياسي مخصص لارتفاعات لا تتجاوز 1000 متر فوق مستوى سطح البحر. يمكن توفير تصاميم خاصة للارتفاعات الأعلى بناءً على تأكيد هندسي. يرجى إرسال مواصفات الموقع للفحص.
Q5: متى يتم إصدار شهادات اختبار المصنع قبل شحن محولات التيار؟
يتم إصدار الشهادات بعد اجتياز المحولات للاختبارات الروتينية الإلزامية. للحصول على جدول زمني دقيق وتفاصيل الفحوصات المحددة، يرجى التواصل معنا لتأكيد المتطلبات.
Q6: أين تُستخدم محولات التيار من سلسلة LMZ بجهد 0.66 كيلوفولت؟
تُستخدم بشكل أساسي في أنظمة التيار المتردد بتردد 50 هرتز لقياس الطاقة وحماية الدوائر. تعتمد على عزل راتنج الإبوكسي لضمان الأداء في التركيبات الداخلية.
