Обзор
Трансформаторы тока серии LMZ на напряжение 0,66 кВ для внутренней установки с эпоксидной литой изоляцией представляют собой прецизионные электромагнитные устройства, предназначенные для точного измерения тока и учёта электроэнергии в низковольтных сетях переменного тока. Серия разработана для распределительных сетей класса 0,66 кВ и включает четыре семейства — LMZ5, LMZ6, LMZ7 и LMZ8, — каждое из которых оптимизировано под конкретные требования монтажа и эксплуатации. Принцип действия основан на законе электромагнитной индукции Фарадея: использование тороидальных магнитопроводов обеспечивает стандартизированный вторичный ток (1 А или 5 А), пропорциональный первичному, с высокой точностью в широком диапазоне нагрузок без насыщения.
Серия LMZ подходит для применения в промышленных центрах управления двигателями, системах автоматизации коммерческих зданий и других аналогичных объектах. Изделия соответствуют международным стандартам, включая IEC 61869-2/3 и GB/T 20840.2. Полностью герметичная конструкция с литой эпоксидной изоляцией или пластиковым корпусом обеспечивает надёжную изоляцию, механическую устойчивость и долговечность при эксплуатации внутри помещений. Благодаря классам точности до 0,2S данные трансформаторы тока обеспечивают прецизионный учёт энергии, интеграцию с системами SCADA и мониторинг нагрузки в реальном времени в распределительных щитах и КРУН напряжением 0,4–0,66 кВ.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 0,66 кВ |
| Номинальная частота | 50 Гц (60 Гц по запросу) |
| Номинальный вторичный ток | 1 А или 5 А |
| Классы точности | 0,2; 0,2S; 0,5; 0,5S |
| Номинальная нагрузка | 5 В·А или 10 В·А |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный характер) |
| Уровень изоляции | В соответствии со стандартом для 0,66 кВ |
| Применимые стандарты | IEC 61869-2/3, GB/T 20840.2, GB 1208-2006 |

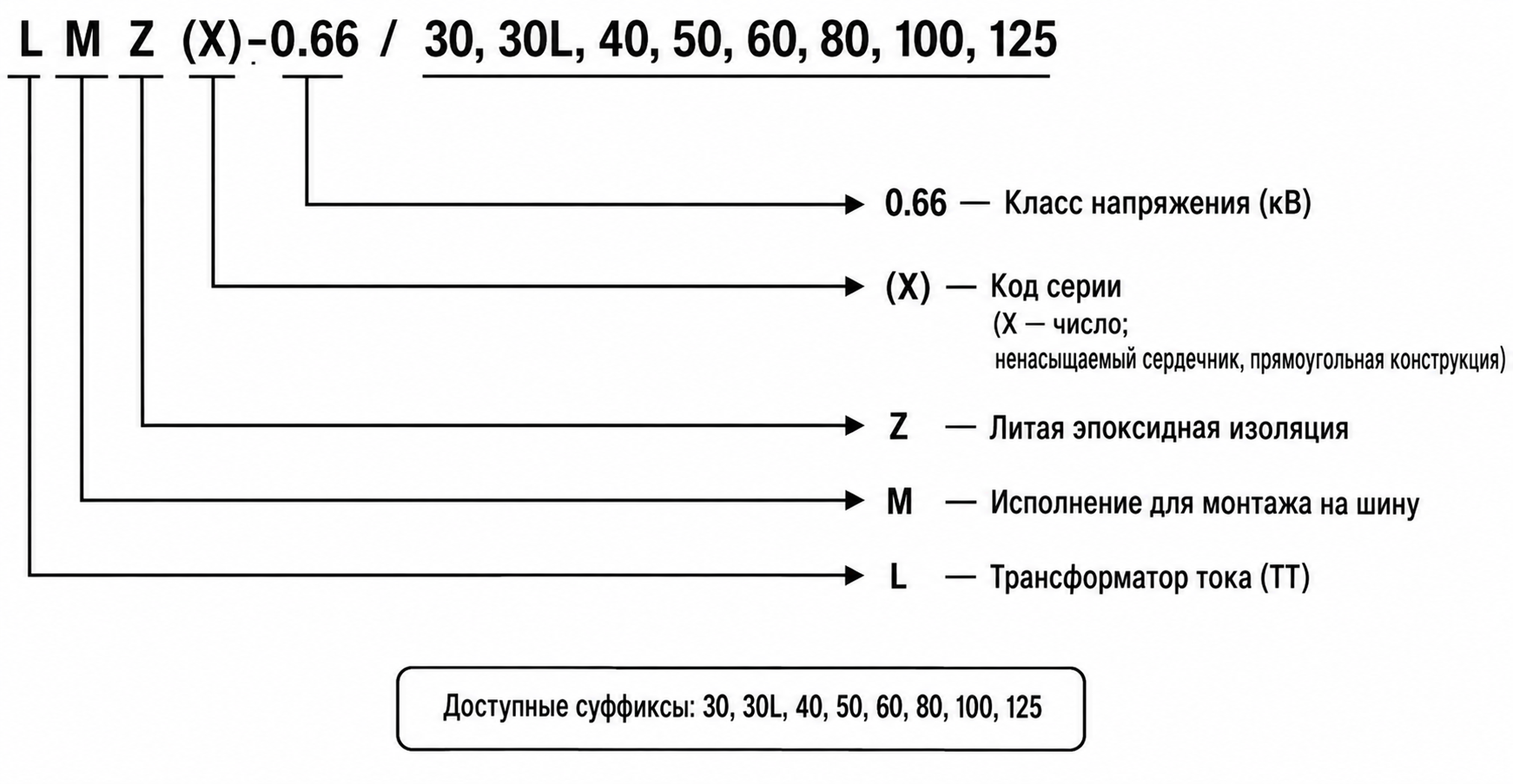

Маркировка моделей
L — Трансформатор тока (ТТ)
M — Монтаж на шину
Z — Конструкция с литой эпоксидной изоляцией
5 — Код конструктивного исполнения (ненасыщаемый магнитопровод, прямоугольная форма)
0,66 — Класс напряжения, кВ
Конструкция
Серия LMZ представлена четырьмя конструктивными вариантами с изоляцией из литой эпоксидной смолы или пластика. Модели LMZ5 и LMZ6 выполнены с ненасыщаемым литым эпоксидным корпусом — прямоугольной и оконной конфигурации соответственно, — где полностью герметичная эпоксидная оболочка обеспечивает высокую электрическую прочность и защиту от внешних воздействий. Модель LMZ7 использует лёгкий пластиковый корпус со встроенным клеммником, а LMZ8 имеет кольцевую конструкцию с повышенной механической прочностью благодаря полной заливке эпоксидной смолой. Все варианты оснащены кольцевыми магнитопроводами, предотвращающими насыщение, обеспечивающими линейность характеристик и сохраняющими точность при изменении нагрузки. Вторичные выводы (S1/S2) и маркировка направления первичного тока (P1/P2) соответствуют стандартным полярностям для корректного подключения измерительных приборов.
Технические параметры
Условия эксплуатации
- Место установки: Только внутри помещений
- Высота над уровнем моря: Не более 1000 м (при большей высоте требуется согласование с инженерным отделом)
- Температура окружающей среды:
- LMZ5: от -5°C до +40°C
- LMZ6: от -5°C до +65°C (расширенный температурный диапазон)
- LMZ7: от -5°C до +55°C
- LMZ8: от -5°C до +55°C
- Относительная влажность: Суточное среднее значение ≤ 95%, месячное среднее ≤ 90% (при эталонной температуре +20°C)
- Условия окружающей среды: Отсутствие коррозионно-активных газов и паров; отсутствие взрывоопасных или горючих сред; отсутствие сильной вибрации, ударов и механических воздействий
Технические параметры
В данном разделе приведены ориентировочные технические данные для выбора трансформаторов тока серии LMZ для внутренней установки в сетях переменного тока класса 0,66 кВ (50 Гц). Представленная информация предназначена для предварительного подбора класса точности, номинальной нагрузки и диапазона первичных токов.
Серия LMZ5 – Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Классы точности |
Номинальная мощность (В·А) |
|---|---|---|---|
| 150, 200, 300, 400, 600, 800 | 5 | 0,2 0,2S |
5 |
| 1000, 1200, 1500, 2000, 3000, 4000 | 1 | 0,2 0,2S |
5 |
| 150, 200, 300, 400, 600, 800 | 5 | 0,5 0,5S |
10 |
| 1000, 1200, 1500, 2000, 3000, 4000 | 1 | 0,5 0,5S |
10 |
Серия LMZ6 – Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Классы точности |
Номинальная мощность (В·А) |
|---|---|---|---|
| 600, 800, 1000, 1500 | 5 | 0,2 0,2S |
5 |
| 2000, 3000, 4000 | 1 | 0,2 0,2S |
5 |
| 600, 800, 1000, 1500 | 5 | 0,5 0,5S |
10 |
| 2000, 3000, 4000 | 1 | 0,5 0,5S |
10 |
Серия LMZ7 – Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Классы точности |
Номинальная мощность (В·А) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600 |
5, 1 | 0,2, 0,2S, 0,5, 0,5S | 5 |
Серия LMZ8 – Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Классы точности |
Номинальная мощность (В·А) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75,
100, 150, 200, 300, 400, 600 |
5, 1 | 0,2, 0,2S, 0,5, 0,5S | 5 |
Примечание: При требованиях, выходящих за рамки указанных параметров, необходимы технические согласования между изготовителем и заказчиком.
Установка и подключение
Габаритные размеры

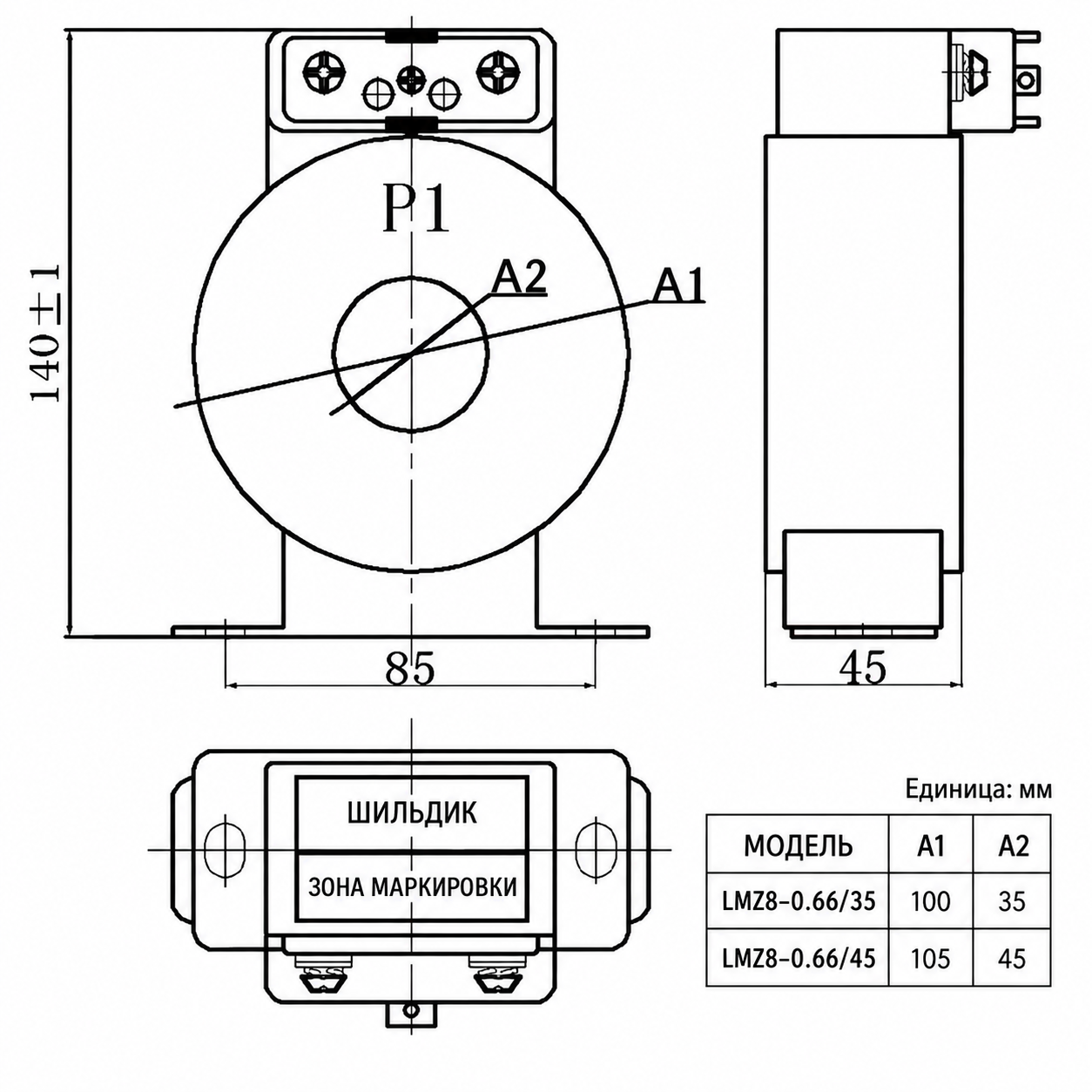

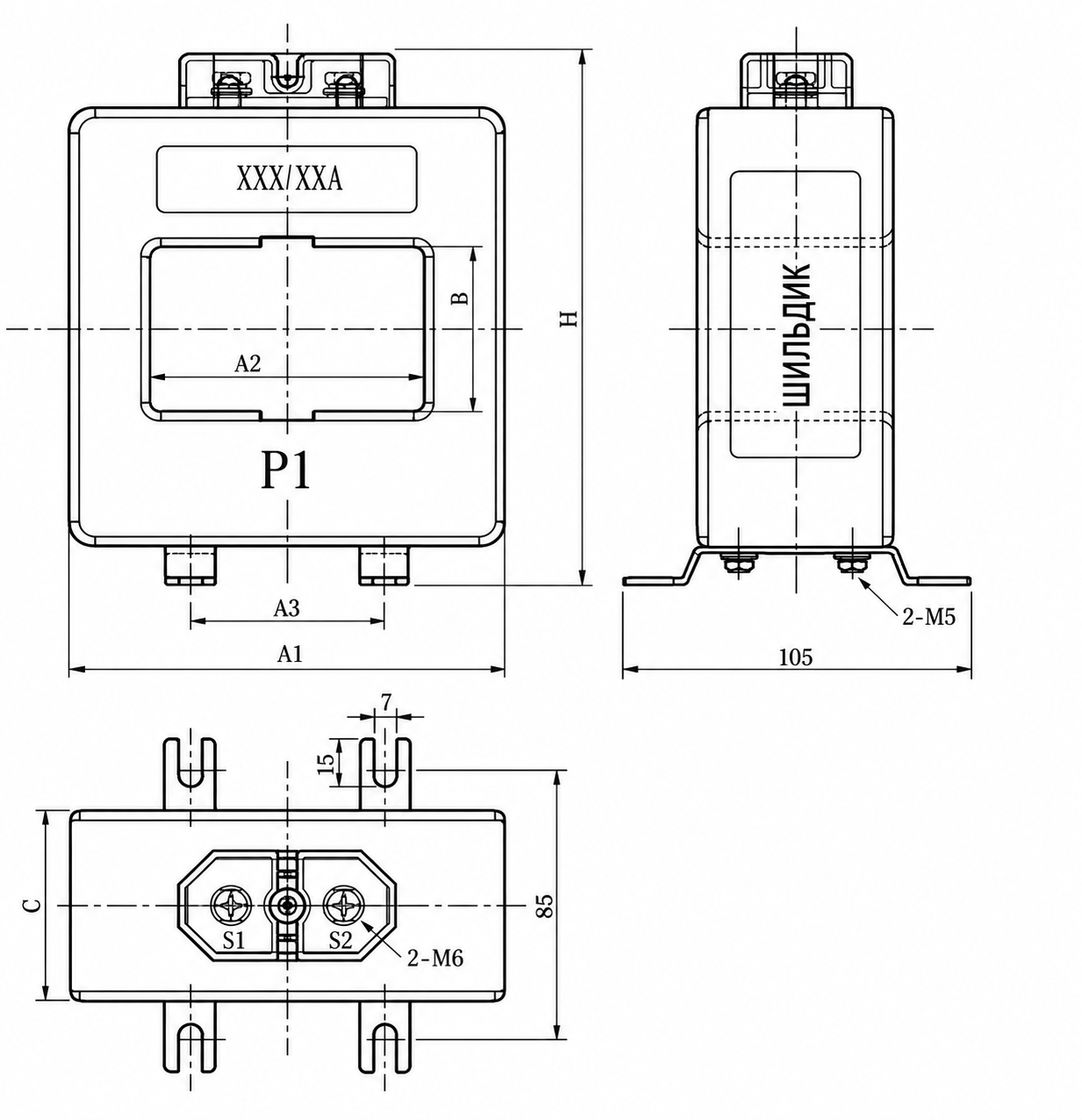

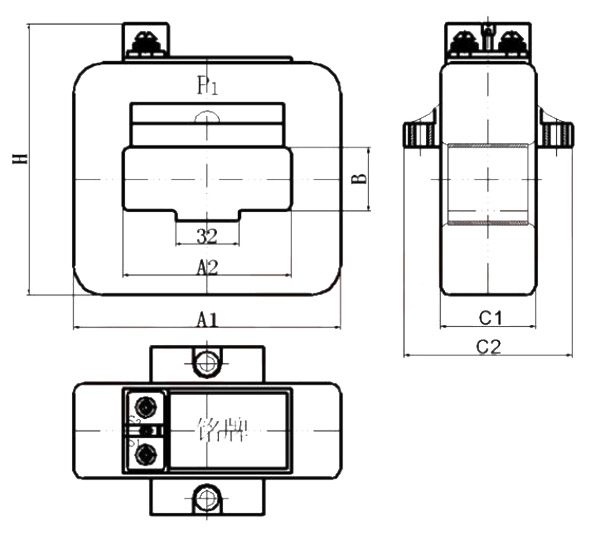

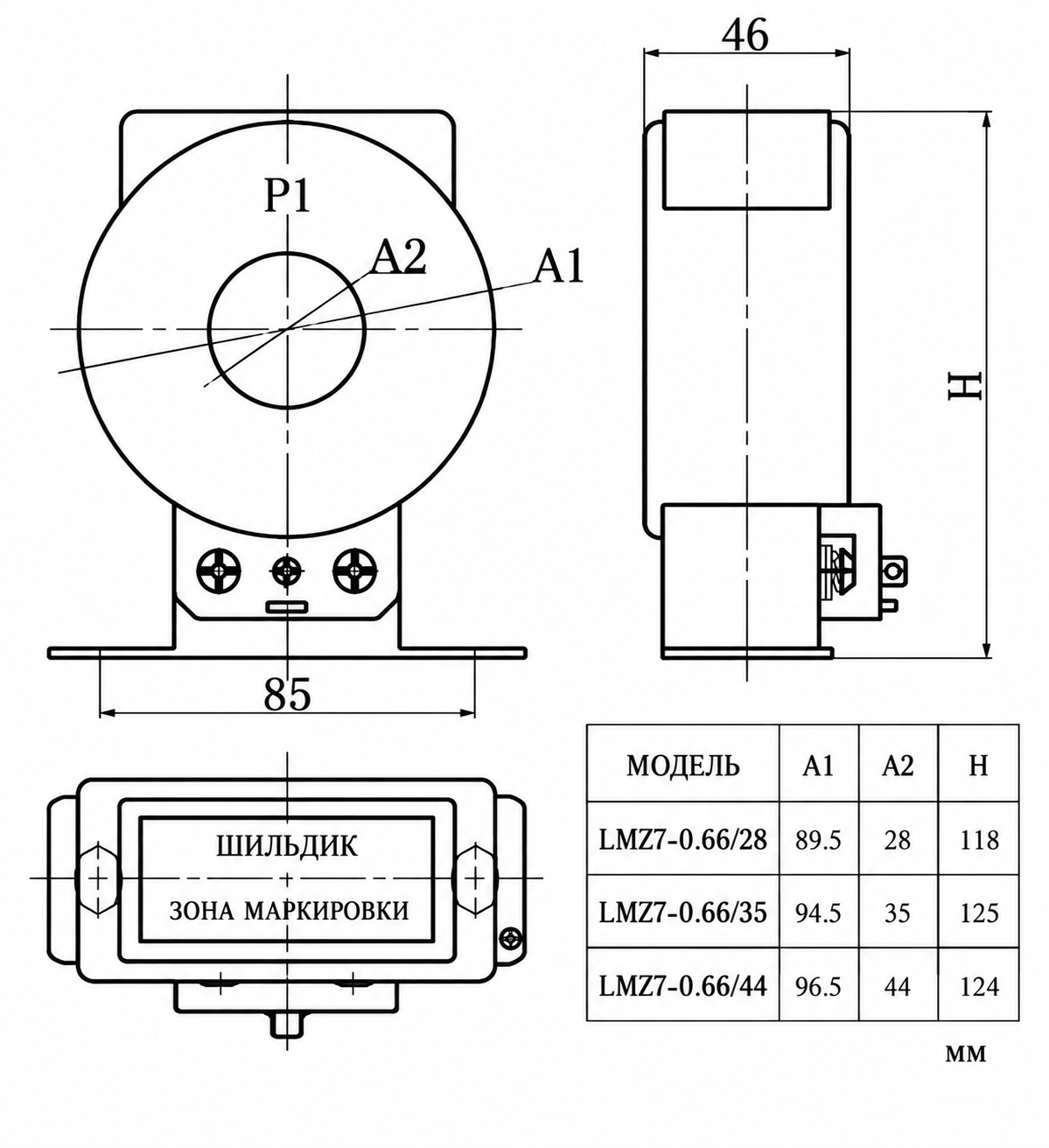

Трансформаторы тока серии LMZ 0,66 кВ для внутренней установки с литой эпоксидной изоляцией выпускаются в нескольких исполнениях: прямоугольные с монтажом на шину (LMZ5), оконные для проходной установки на шину (LMZ6), кольцевые с пластиковым корпусом (LMZ7) и кольцевые с литой эпоксидной изоляцией (LMZ8). Габаритные размеры каждой модели указаны в таблицах выше и включают ключевые параметры: A1, A2, B, H, G1, C2 и размеры проходного отверстия. Убедитесь, что монтажная поверхность соответствует указанным базовым размерам и обеспечивает достаточный зазор для теплоотвода и обслуживания.
Схема подключения
Первичный проводник пропускается через центральное отверстие (для кольцевых моделей) или подключается к шинным выводам (для прямоугольных моделей). Вторичные выводы чётко маркированы и должны соединяться с измерительными или защитными устройствами проводами соответствующего сечения. Всегда обеспечивайте надёжное заземление одной точки вторичной цепи в соответствии с действующими стандартами. Никогда не оставляйте вторичную цепь разомкнутой при включённом трансформаторе.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте серию LMZ в зависимости от диапазона первичного тока и способа монтажа: LMZ5/6 — для больших токов (150–4000 А) с установкой на шину; LMZ7/8 — для малых токов (5–600 А) с кольцевым монтажом через проходное отверстие.
- Класс точности подбирайте по назначению: 0,2S или 0,2 — для коммерческого учёта; 0,5S или 0,5 — для общего контроля энергопотребления.
- Номинальную нагрузку (В·А) определяйте, суммируя потребляемую мощность всех подключённых приборов, сопротивление проводов и добавляя запас — обычно 5 В·А или 10 В·А.
- Вторичный ток выбирайте 1 А при большой длине проводов для снижения потерь или 5 А при коротких линиях с традиционными приборами.
- Уточняйте требования к температуре окружающей среды: LMZ6 работает в расширенном диапазоне (-5°C до +65°C), остальные — от -5°C до +55°C или ниже.
Часто задаваемые вопросы
В1: Как выбрать подходящую серию LMZ для моей системы учёта на 0,66 кВ?
Для больших токов (150–4000 А) с шинным монтажом используйте LMZ5 или LMZ6; для малых токов (5–600 А) с кольцевым монтажом — LMZ7 или LMZ8. Учитывайте габаритные ограничения, конструктивные особенности и условия эксплуатации.
В2: В чём преимущество ненасыщаемого магнитопровода в моделях LMZ5 и LMZ6?
Конструкция с ненасыщаемым магнитопроводом сохраняет точность измерений в широком диапазоне токов, включая перегрузки и пусковые токи, обеспечивая линейность и надёжность даже сверх номинальных значений.
В3: Как рассчитать правильную номинальную нагрузку (В·А) для цепи учёта?
Суммируйте потребляемую мощность всех подключённых устройств — счётчиков, реле и сопротивление проводов — и добавьте запас. Используйте 5 В·А для простых схем и 10 В·А для многоприборных или протяжённых линий.
В4: Можно ли взаимозаменять LMZ7 и LMZ8 при одинаковых электрических характеристиках?
Да, LMZ7 (пластиковый корпус) и LMZ8 (литая эпоксидная изоляция) электрически идентичны при совпадении номиналов. Выбирайте LMZ8 для повышенной механической защиты и долговечности в сложных условиях.
В5: В каких температурных диапазонах работают различные серии LMZ?
LMZ5: от -5°C до +40°C; LMZ6: до +65°C (расширенный диапазон); LMZ7 и LMZ8: от -5°C до +55°C. Подбирайте серию в соответствии с температурным режимом объекта.
В6: Каким международным стандартам соответствуют трансформаторы тока серии LMZ?
LMZ5 и LMZ7 соответствуют GB/T 20840.2-2014 и IEC 61869; LMZ6 и LMZ8 — GB 1208-2006 и IEC 60044-1:2003. Всегда сверяйтесь с заводской табличкой и протоколом испытаний для подтверждения соответствия.
В7: Можно ли использовать трансформаторы серии LMZ для релейной защиты?
Серия LMZ оптимизирована для учёта с классами точности 0,2/0,2S/0,5/0,5S. Для задач релейной защиты, требующих классов 5P или 10P, обратитесь к производителю для уточнения применимости и наличия специальных исполнений.
Frequently Asked Questions
Q1: Можно ли использовать серию LMZ для наружной установки?
Нет, оборудование предназначено исключительно для внутренней установки. Требуется защита от влаги, коррозионно-активных газов и взрывоопасных сред. Уточняйте условия размещения у инженеров.
Q2: Какая модель подходит для помещений с температурой до +65°C?
Выбирайте модификацию LMZ6, так как ее расширенный диапазон составляет от -5°C до +65°C. Остальные модели ограничены температурой до +40…+55°C. Свяжитесь с нами для подбора.
Q3: Как влияет высота более 1000 м на работу трансформаторов?
Стандартное исполнение рассчитано строго на высоту до 1000 м. Для высокогорных объектов требуется обязательное согласование технических параметров. Дальнейшие расчеты выполняет инженерный отдел.
Q4: Какие номинальные первичные токи доступны для заказа серии LMZ5?
Базовый ряд включает 150, 200, 300, 400, 600 и 800 А при вторичном токе 5 А. Классы точности и мощность уточняются в спецификации. Запрашивайте прайс у менеджеров.
Q5: Зачем запрашивать габаритные чертежи перед заказом трансформаторов?
Чтобы исключить проблемы с монтажом в условиях сильной вибрации или ограниченного пространства. Конструкция требует полного отсутствия механических воздействий. Запросите чертежи у менеджеров для проверки.
Q6: Когда требуется согласование параметров с инженерным отделом?
Согласование необходимо при установке на высоте более 1000 м над уровнем моря. Также требуется уточнение при нестандартных условиях эксплуатации. Данные условия фиксируются в техническом задании.
Q7: Допускается ли эксплуатация при относительной влажности более 95%?
Нет, среднесуточная влажность не должна превышать 95%, а среднемесячная — 90% при +20°C. Превышение лимитов снижает надежность изоляции. Эти параметры учитываются при проектировании щитовых.
