Přehled

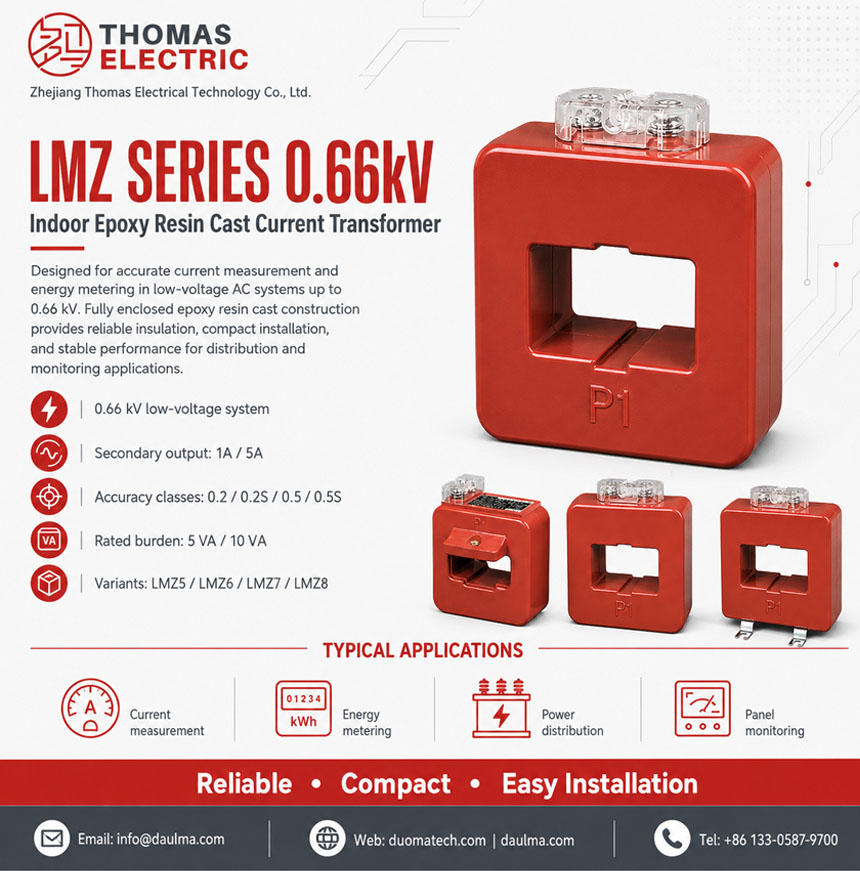

Proudové transformátory řady LMZ 0,66 kV pro vnitřní montáž s epoxidovou izolací jsou přesná elektromagnetická zařízení navržená pro přesné měření proudu a energetickou evidenci v nízkonapěťových střídavých rozvodech. Řada je určena pro distribuční sítě třídy 0,66 kV a zahrnuje čtyři samostatné rodiny – LMZ5, LMZ6, LMZ7 a LMZ8 – každá optimalizovaná pro specifické požadavky na instalaci a výkon. Tyto transformátory pracují na principu Faradayova zákona elektromagnetické indukce a využívají toroidní magnetické jádro k poskytování normalizovaného sekundárního výstupu (1 A nebo 5 A) úměrného primárnímu proudu, což zajišťuje vysokou věrnost v širokém rozsahu zatížení bez nasycení.
Transformátory řady LMZ jsou vhodné pro aplikace od průmyslových rozvoden motorů až po systémy budovové automatizace v komerčních objektech. Splňují mezinárodní normy včetně IEC 61869-2/3 a GB/T 20840.2. Plně uzavřená konstrukce z epoxidové pryskyřice nebo plastového pláště zajišťuje robustní izolaci, mechanickou stabilitu a dlouhodobou spolehlivost ve vnitřních prostředích. S třídami přesnosti až 0,2S podporují tyto proudové transformátory přesnou evidenci energie, integraci do SCADA systémů a sledování zátěže v reálném čase v rozváděčích a rozvodných skříních 0,4–0,66 kV.
Klíčové jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Třída napětí sítě | 0,66 kV |
| Jmenovitá frekvence | 50 Hz (60 Hz volitelně) |
| Jmenovitý sekundární proud | 1 A nebo 5 A |
| Třídy přesnosti | 0,2, 0,2S, 0,5, 0,5S |
| Jmenovitá zátěž | 5 VA nebo 10 VA |
| Účiník zátěže | cosφ = 0,8 (induktivní) |
| Úroveň izolace | dle standardu pro 0,66 kV |
| Příslušné normy | IEC 61869-2/3, GB/T 20840.2, GB 1208-2006 |
Označení modelu
L — Proudový transformátor (CT)
M — Typ pro montáž na sběrnici
Z — Konstrukce s epoxidovou izolací
5 — Kód konstrukční řady (nesytační jádro, obdélníkové provedení)
0,66 — Třída napětí v kV
Konstrukce
Řada LMZ nabízí čtyři konstrukční varianty s izolací z epoxidové pryskyřice nebo plastového pláště. Modely LMZ5 a LMZ6 používají nesytační konstrukci z epoxidové pryskyřice – obdélníkovou resp. okénkovou – s plně uzavřenou epoxidovou izolací zajišťující vysokou dielektrickou pevnost a ochranu proti vlivům prostředí. Model LMZ7 využívá lehký plastový plášť s integrovaným svorkovnicovým blokem, zatímco LMZ8 nabízí kruhové provedení se zvýšenou mechanickou odolností díky plné epoxidové enkapsulaci. Všechny varianty používají toroidní magnetické jádro, které zabraňuje nasycení, zajišťuje linearitu a udržuje přesnost při různých zatěžovacích stavech. Sekundární svorky (S1/S2) a směrové značky primárního vodiče (P1/P2) splňují standardní polaritní konvence pro správnou orientaci měřicích přístrojů.
Technické parametry
Provozní podmínky
- Prostředí instalace: Pouze vnitřní instalace
- Nadmorská výška: Maximálně 1000 m (pro vyšší nadmořské výšky je nutné upřesnění pro technické schválení)
- Okolní teplota:
- LMZ5: -5 °C až +40 °C
- LMZ6: -5 °C až +65 °C (rozšířená teplotní odolnost)
- LMZ7: -5 °C až +55 °C
- LMZ8: -5 °C až +55 °C
- Relativní vlhkost: Denní průměr ≤ 95 %, měsíční průměr ≤ 90 % (při referenční teplotě +20 °C)
- Podmínky prostředí: Bez korozivních plynů nebo par; bez výbušných nebo hořlavých látek; bez silného otřesu, mechanického nárazu nebo rázu
Technické parametry
Tato část obsahuje výběrová technická data pro proudové transformátory řady LMZ pro vnitřní montáž v sítích třídy 0,66 kV (50 Hz). Níže uvedená data slouží k předběžnému výběru třídy přesnosti, jmenovité zátěže a konfigurace proudového rozsahu.
Technická data řady LMZ5
| Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Třídy přesnosti |
Jmenovitý výstup (VA) |
|---|---|---|---|
| 150, 200, 300, 400, 600, 800 | 5 | 0,2 0,2S |
5 |
| 1000, 1200, 1500, 2000, 3000, 4000 | 1 | 0,2 0,2S |
5 |
| 150, 200, 300, 400, 600, 800 | 5 | 0,5 0,5S |
10 |
| 1000, 1200, 1500, 2000, 3000, 4000 | 1 | 0,5 0,5S |
10 |
Technická data řady LMZ6
| Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Třídy přesnosti |
Jmenovitý výstup (VA) |
|---|---|---|---|
| 600, 800, 1000, 1500 | 5 | 0,2 0,2S |
5 |
| 2000, 3000, 4000 | 1 | 0,2 0,2S |
5 |
| 600, 800, 1000, 1500 | 5 | 0,5 0,5S |
10 |
| 2000, 3000, 4000 | 1 | 0,5 0,5S |
10 |
Technická data řady LMZ7
| Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Třídy přesnosti |
Jmenovitý výstup (VA) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600 |
5, 1 | 0,2, 0,2S, 0,5, 0,5S | 5 |
Technická data řady LMZ8
| Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Třídy přesnosti |
Jmenovitý výstup (VA) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75,
100, 150, 200, 300, 400, 600 |
5, 1 | 0,2, 0,2S, 0,5, 0,5S | 5 |
Poznámka: Pokud požadavky zákazníka přesahují výše uvedené parametry, mohou být předmětem technické dohody mezi výrobcem a kupujícím.
Instalace a zapojení
Rozměrové výkresy
Proudové transformátory řady LMZ 0,66 kV pro vnitřní montáž s epoxidovou izolací jsou k dispozici ve více konfiguracích: obdélníkové pro montáž na sběrnici (LMZ5), okénkové pro průchod sběrnicí (LMZ6), kroužkové s plastovým pláštěm (LMZ7) a kroužkové s epoxidovou izolací (LMZ8). Rozměrové detaily každého modelu jsou uvedeny v tabulkách výše, včetně klíčových parametrů jako A1, A2, B, H, G1, C2 a rozměrů průchozího otvoru. Zajistěte, aby montážní plochy vyhovovaly zadaným základním rozměrům a umožňovaly dostatečnou vzdálenost pro odvod tepla a přístup při údržbě.
Schéma zapojení
Primární vodič protáhněte centrálním otvorem (u kroužkových modelů) nebo připojte ke svorkám sběrnice (u obdélníkových modelů). Sekundární svorky jsou jasně označeny a musí být připojeny k měřicím nebo ochranným zařízením pomocí vodičů odpovídajícího průřezu. Vždy zajistěte spolehlivé uzemnění jednoho bodu sekundárního obvodu dle platných norem. Nikdy nenechávejte sekundární obvod otevřený, když je transformátor pod napětím.
Výběr a časté otázky
Návod pro výběr
- Vybírejte řadu LMZ podle rozsahu primárního proudu a způsobu instalace: LMZ5/6 pro vysokoproudé aplikace (150–4000 A) s montáží na sběrnici; LMZ7/8 pro nízkoproudé aplikace (5–600 A) s kroužkovou instalací.
- Zvolte třídu přesnosti dle potřeby aplikace: 0,2S nebo 0,2 pro přesnou fakturační evidenci; 0,5S nebo 0,5 pro běžné sledování spotřeby energie.
- Určete jmenovitou zátěž (VA) výpočtem celkového zatížení sekundárního obvodu včetně měřičů, odporu vedení a bezpečnostní rezervy – obvykle 5 VA nebo 10 VA.
- Zadejte sekundární proud jako 1 A pro dlouhé vedení kvůli snížení ztrát, nebo 5 A pro krátké trasy s běžnými přístroji.
- Ověřte požadavky na okolní teplotu – LMZ6 nabízí rozšířený rozsah (-5 °C až +65 °C), zatímco ostatní modely pracují v rozsahu -5 °C až +55 °C nebo nižším.
Časté dotazy
Otázka 1: Jak vybrat správnou řadu LMZ pro můj měřicí systém 0,66 kV?
Pro vysokoproudé aplikace (150–4000 A) s montáží na sběrnici vyberte LMZ5 nebo LMZ6; pro nižší proudy (5–600 A) s kroužkovou instalací zvolte LMZ7 nebo LMZ8. Při výběru zvažte prostorová omezení, mechanické uspořádání a podmínky prostředí.
Otázka 2: Jaký je přínos nesytačního jádra u modelů LMZ5 a LMZ6?
Nesytační jádro zachovává přesnost měření v širokém rozsahu proudů, i při přetížení nebo zapínacích proudech, a zajišťuje linearitu a spolehlivost nad jmenovitými proudovými hodnotami.
Otázka 3: Jak vypočítat správnou jmenovitou zátěž (VA) pro můj měřicí obvod?
Sečtěte spotřebu VA všech připojených zařízení – měřičů, relé a odporu vedení – a přidejte bezpečnostní rezervu. Pro jednoduchá zapojení použijte 5 VA, pro vícepřístrojové nebo dlouhé instalace 10 VA.
Otázka 4: Jsou LMZ7 a LMZ8 zaměnitelné, pokud mají stejné elektrické parametry?
Ano, LMZ7 (plastový plášť) a LMZ8 (epoxidová izolace) jsou elektricky identické při shodných jmenovitých hodnotách. Pro náročnější prostředí zvolte LMZ8 s vyšší mechanickou odolností.
Otázka 5: Jaké teplotní rozsahy podporují jednotlivé řady LMZ?
LMZ5 pracuje v rozsahu -5 °C až +40 °C; LMZ6 rozšiřuje horní mez na +65 °C pro náročné podmínky; LMZ7 a LMZ8 fungují v rozsahu -5 °C až +55 °C. Vyberte řadu podle tepelného profilu vašeho provozního místa.
Otázka 6: Které mezinárodní normy se vztahují na proudové transformátory řady LMZ?
LMZ5 a LMZ7 splňují GB/T 20840.2-2014 a IEC 61869; LMZ6 a LMZ8 vyhovují GB 1208-2006 a IEC 60044-1:2003. Vždy se řiďte údaji na typovém štítku a zkušebním protokolu pro ověřenou shodu.
Otázka 7: Lze použít proudové transformátory řady LMZ pro ochranné reléování?
Řada LMZ je optimalizována pro měření s třídami přesnosti 0,2/0,2S/0,5/0,5S. Pro ochranné aplikace vyžadující třídy 5P nebo 10P kontaktujte výrobce pro ověření vhodnosti a dostupnosti.
Často kladené otázky
Q1: Jakou třídu přesnosti zvolit pro fakturační měření energie?
Pro fakturační měření zvolte třídu přesnosti 0,2S. Zajišťuje přesnost ±0,2 % v rozsahu 5–120 % jmenovitého proudu při jmenovité zátěži 5 VA. Pro přesnou konfiguraci kontaktujte naše techniky.
Q2: Lze tyto transformátory instalovat do venkovních rozvaden?
Ne, řada LMZ 0,66 kV je určena výhradně pro vnitřní instalaci. Prostředí nesmí obsahovat korozivní plyny ani výbušné látky. Pro venkovní aplikace poptejte jinou řadu.
Q3: Proč poptávat atypické primární proudy nad 4000 A?
Atypické proudy řeší specifické požadavky aplikace nebo modernizaci stávajících rozváděčů. Standardní řada LMZ5 pokrývá primární proudy do 4000 A. Pro výrobu na míru kontaktujte obchodní oddělení.
Q4: Kdy je nutné technické schválení pro vyšší nadmořskou výšku?
Při instalaci ve výškách přesahujících 1000 m nad mořem. Standardní provedení je dimenzováno pouze do 1000 m. Před objednávkou upřesněte konkrétní nadmořskou výšku pro posouzení.
Q5: Jak probíhá montáž proudových transformátorů řady LMZ?
Montáž se provádí výhradně do vnitřních rozváděčů a rozvaden. Prostředí nesmí obsahovat korozivní plyny, výbušné látky ani silné otřesy. Pro instalační výkresy kontaktujte technickou podporu.
Q6: Které certifikace a testy jsou u transformátorů standardem?
Každý kus prochází standardními výstupními testy dle platných norem. Podrobné informace o typeových zkouškách a konkrétních certifikacích jsou dostupné na vyžádání. Pro zaslání dokumentace kontaktujte obchodní oddělení.
