نظرة عامة

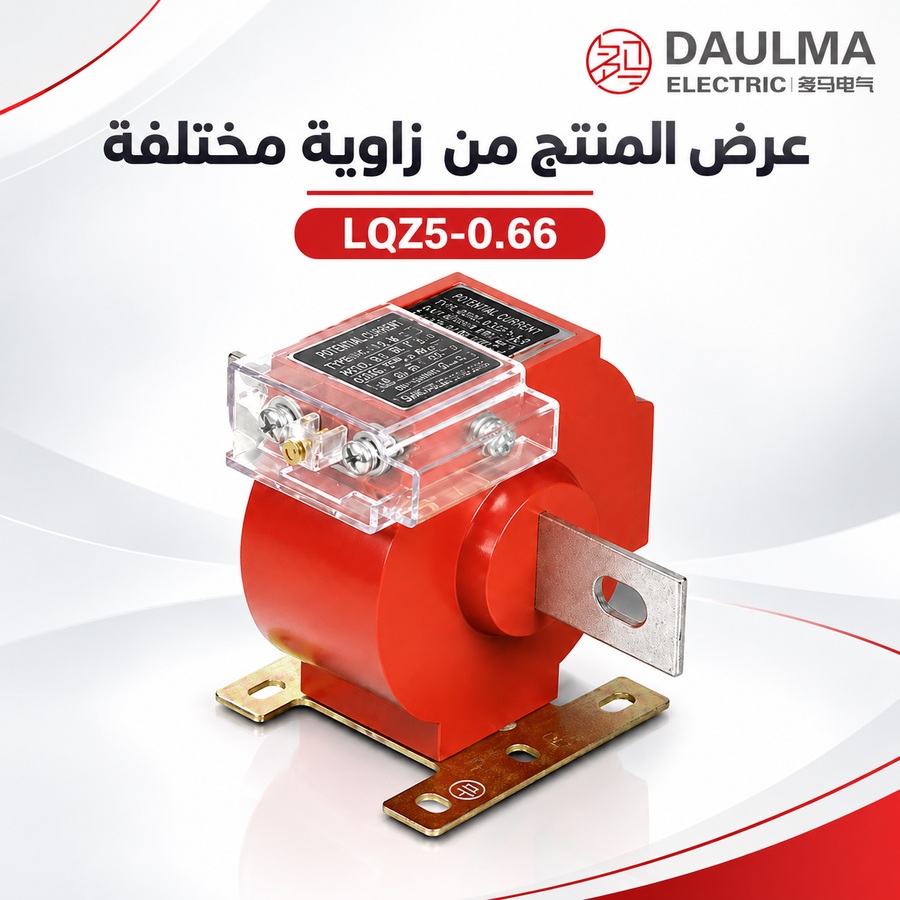

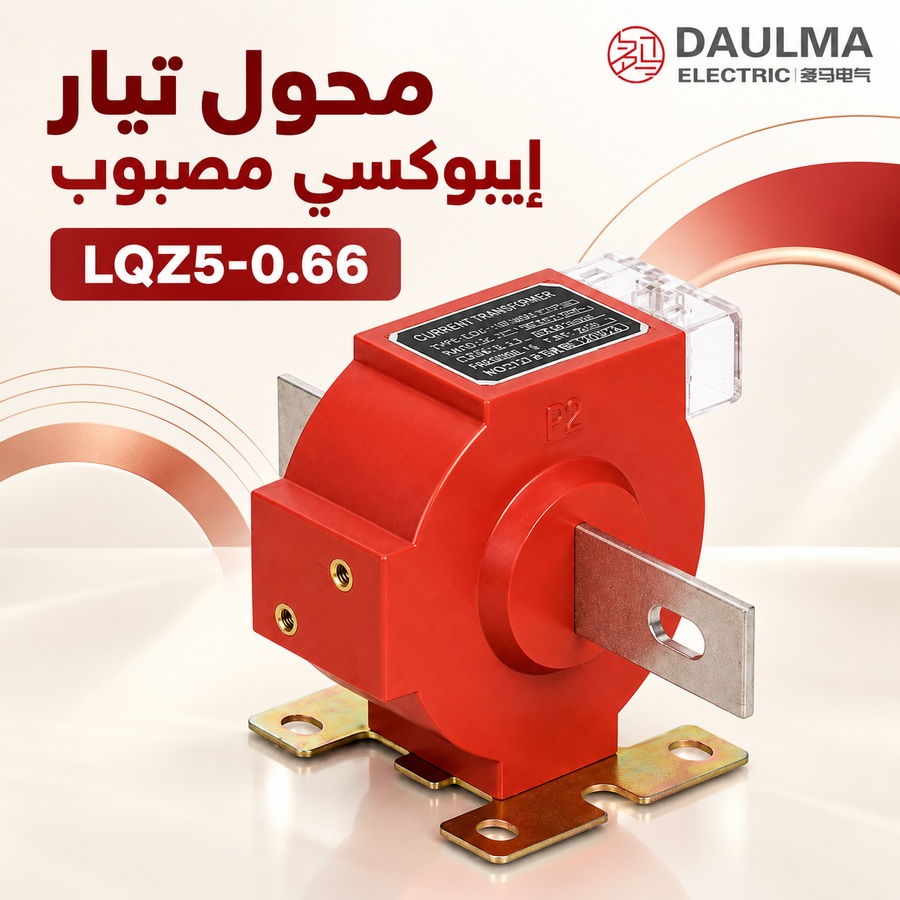

يُعد محول التيار LQZ5-0.66 من راتنج الإيبوكسي الصلب للجهد المنخفض جهازًا داخليًّا من نوع قضيب التوصيل (busbar-type) مصممًا لقياس التيار بدقة، وقياس الطاقة، والمراقبة الكهربائية، والحماية بالمرحلات في أنظمة التيار المتردد حتى 0.66 كيلوفولت. ويضمن التغليف الكامل براتنج الإيبوكسي أداءً عاليًا في العزل، وقوة ميكانيكية عالية، ومقاومة موثوقة للرطوبة، مما يجعله مثاليًّا للبيئات الصناعية القاسية.
يتوفر هذا المحول المدمج من النوع الثابت بإصدارين: LQZJ4-0.66 وLQZ5-0.66، ويمكن تركيبه مباشرةً على ألواح القاعدة أو قضبان التوصيل داخل خزائن التوزيع منخفضة الجهد، ولوحات القياس، وأنظمة مراقبة الطاقة. ويُخرِج تيارًا ثانويًّا قياسيًّا إما 5 أمبير أو 1 أمبير ليتكامل بسلاسة مع أجهزة القياس، والمرحلات الواقية، ومعدات المراقبة في التطبيقات الصناعية والتجارية والتعدينية.

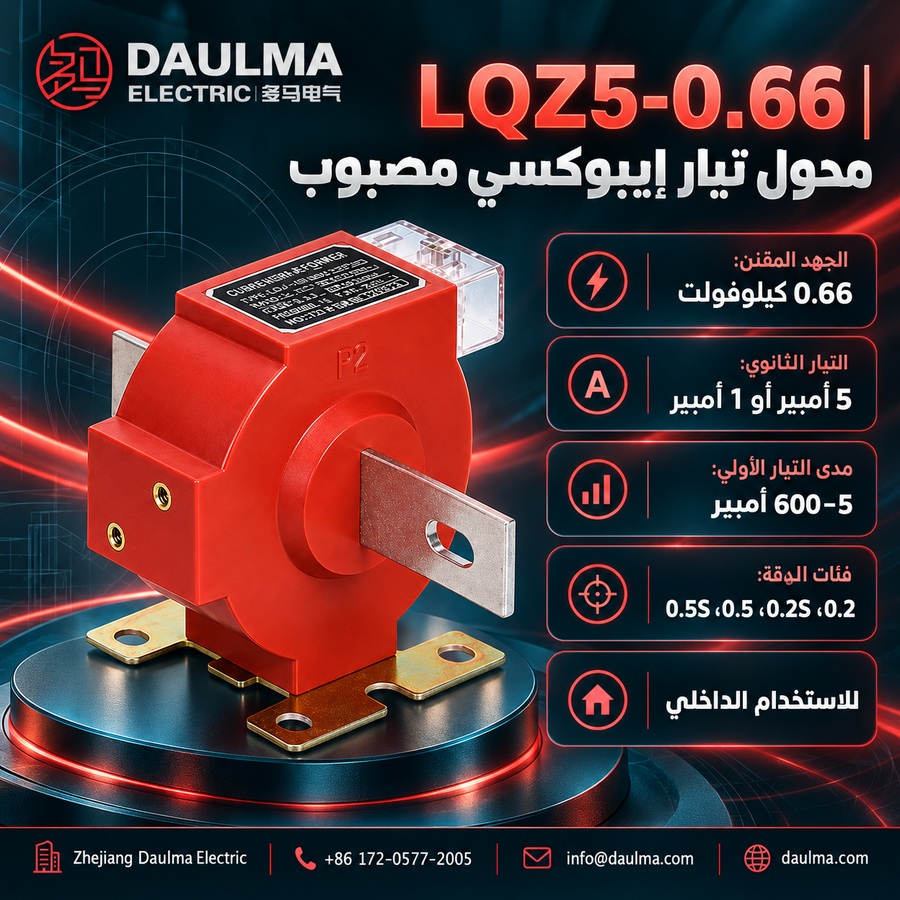

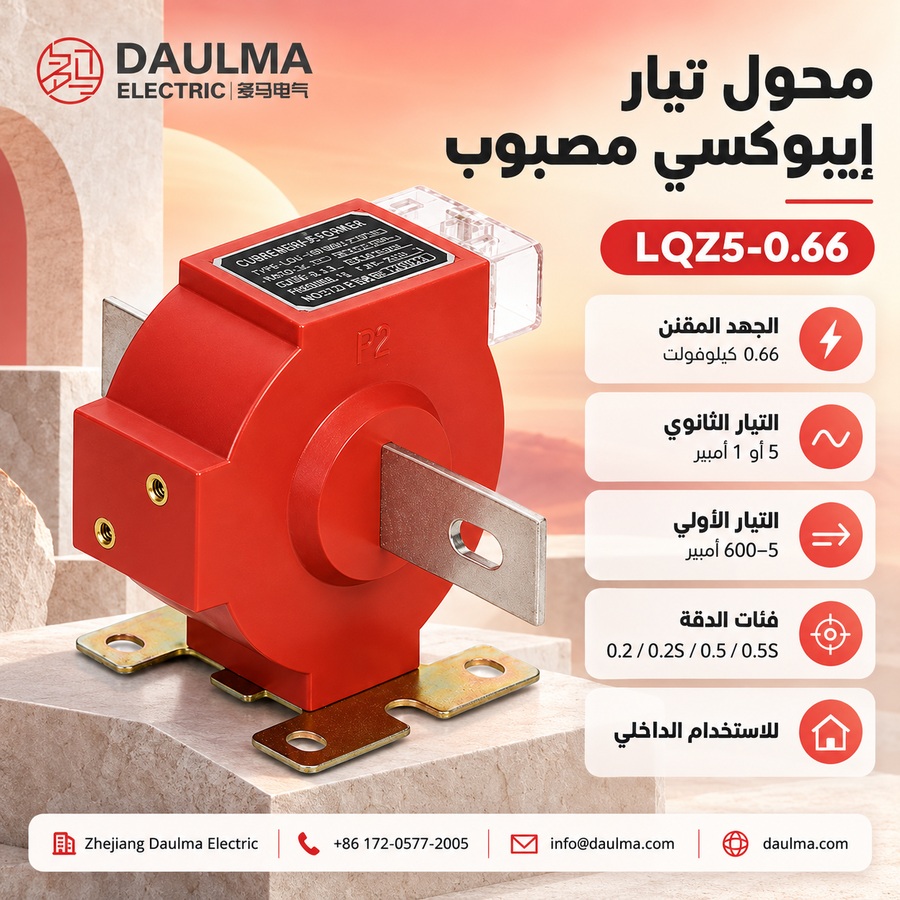

ملخص المواصفات الرئيسية
| المعامل | القيمة المقنَّنة |
|---|---|
| الجهد المقنَّن | 0.66 كيلوفولت |
| التردد المقنَّن | 50 هرتز / 60 هرتز |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| الطور | طور واحد |
| وسط العزل | راتنج الإيبوكسي (راتنج مصبوب) |
| نوع التركيب | داخلي، يُركَّب على قضيب التوصيل أو لوحة القاعدة |
| فئات الدقة | 0.2، 0.2S، 0.5، 0.5S |
| مدى التيار الأولي | وفقًا للمواصفات القياسية للجهد المنخفض |

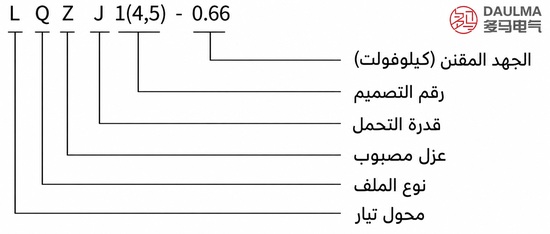

ترميز الموديل
L – فئة محول التيار
Q – هيكل الملف/اللفة
Z – هيكل العزل من الراتنج المصبوب
5 – سلسلة التصميم / رمز هيكل المنتج
0.66 – فئة الجهد المقنَّن: 0.66 كيلوفولت
البناء

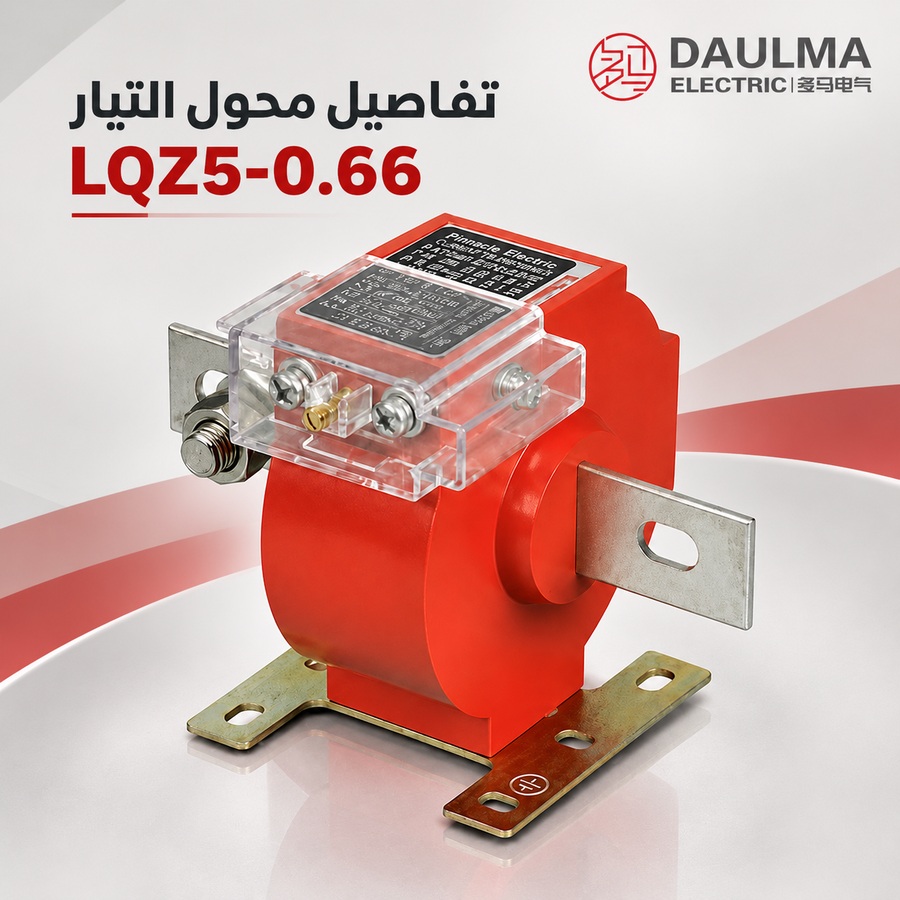

يتميز محولا التيار LQZJ4-0.66 وLQZ5-0.66 ببناء صلب من راتنج الإيبوكسي المصبوب، حيث يُغلف القلب المغناطيسي واللفة الثانوية بالكامل براتنج إيبوكسي عالي الجودة. ويوفّر نظام العزل الأحادي هذا مقاومةً عازلةً فائقة، واستقرارًا بيئيًّا طويل الأمد، ومقاومةً للرطوبة والغبار والإجهاد الميكانيكي. وقد صُمم الهيكل المدمج الثابت لتركيب آمن عبر لوحة القاعدة أو التكامل المباشر مع قضبان التوصيل في تجميعات المفاتيح الداخلية منخفضة الجهد.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: داخلي
- جهد النظام: 0.66 كيلوفولت وما دون
- التردد المقنَّن: 50 هرتز / 60 هرتز حسب طلب الطلبية
- درجة حرارة المحيط: من -5°م إلى +55°م وفقًا لبيانات الكتالوج؛ ولا يجب أن تتجاوز متوسط درجة الحرارة اليومية شروط التشغيل المحددة
- عامل القدرة للحمل المقنَّن: 0.8 متأخر ما لم يُنصّ على خلاف ذلك
- الظروف البيئية: يجب أن يكون الجو المحيط خاليًا من التلوث الشديد، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والغبار الموصل، والرطوبة العالية.
- المتطلبات الخاصة: يُوصى بالتأكيد الفني قبل الطلب في حال وجود متطلبات خاصة تتعلق بالارتفاع، أو الرطوبة، أو مستوى التلوث، أو التطبيقات التعدينية، أو تخطيط الخزانة.
البيانات الفنية
| التيار الأولي المقنَّن (أمبير) |
التيار الثانوي المقنَّن (أمبير) |
فئة الدقة |
القدرة المقنَّنة (فولت أمبير) |
|---|---|---|---|
| 5، 10، 15، 20، 30، 40، 50، 75، 100 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 5 / 10 |
| 150، 200، 250، 300، 400 | |||
| 500، 600 |
التركيب والتوصيلات

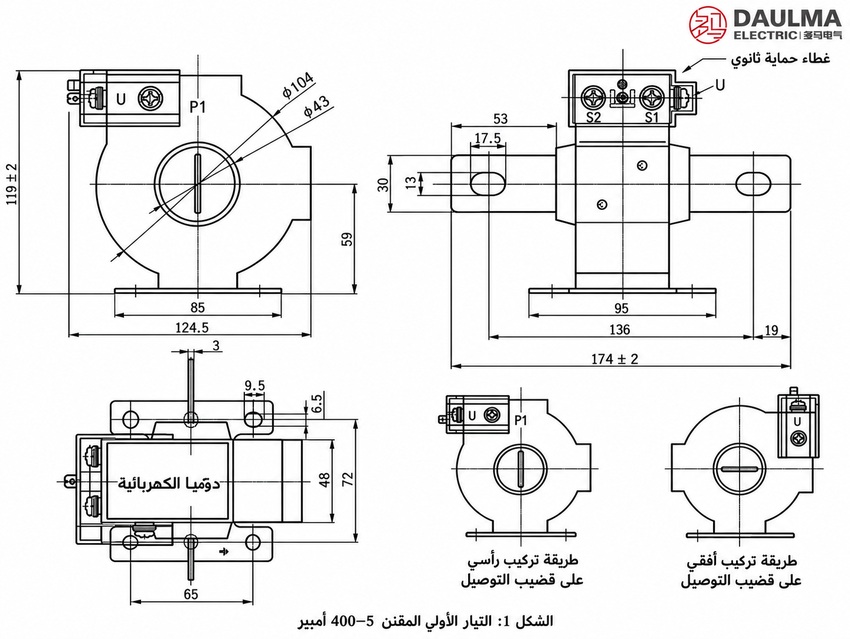

الأبعاد الخارجية
يتميّز سلسلة LQZ5-0.66 بتصميم مدمج من راتنج الإيبوكسي مع تركيب من نوع قضيب التوصيل. بالنسبة لمدى التيار الأولي من 5 أمبير إلى 400 أمبير، يبلغ العرض الخارجي الرئيسي حوالي 125±1 مم، والارتفاع حوالي 119±2 مم، مع طول تركيب إجمالي يقارب 174±2 مم. أما لمدى 400 أمبير–600 أمبير، فتكون الأبعاد حوالي 130±1 مم عرضًا و124±2 مم ارتفاعًا، مع طول تركيب يقارب 204±2 مم. ويجب التحقق من الأبعاد النهائية مقابل الرسم المعتمد قبل تنفيذ تخطيط الخزانة أو الإنتاج.
مخطط التوصيل
قم بتوصيل الأطراف الثانوية وفقًا لعلامات القطبية (S1 وS2) كما هو موضح في مخطط التوصيل وحسب المخطط الكهربائي للمشروع. وتأكد من الاتجاه الصحيح للحفاظ على دقة القياس وتوافق النظام. ولا يجب ترك دائرة الثانوي مفتوحة أبدًا عندما يكون الموصل الأولي تحت الجهد.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة التيار بناءً على التيار التشغيلي الطبيعي لدائرتك لضمان قياس دقيق عبر تقلبات الحمل المتوقعة.
- اختر تيارًا ثانويًّا إما 5 أمبير أو 1 أمبير حسب توافقه مع أجهزة القياس أو المراقبة أو الحماية لديك.
- اختر فئة دقة (0.2، 0.2S، 0.5، أو 0.5S) تتناسب مع تطبيقك—دقة أعلى للقياس، ودرجات قياسية للمراقبة أو الحماية.
- تأكد من أن مدى التيار الأولي (من 5 أمبير إلى 600 أمبير) يتماشى مع متطلبات نظامك؛ وقد تكون النسب المخصصة متاحة بموجب اتفاق فني.
- تأكد من تركيب المحول داخليًّا فقط، إذ إن تصميم الراتنج المصبوب مُحسَّن للبيئات الداخلية منخفضة الجهد حتى 0.66 كيلوفولت.
الأسئلة الشائعة
Q1: ما هي التطبيقات المناسبة لمحول التيار LQZ5-0.66؟
يُخصص هذا المحول للتركيبات الداخلية في أنظمة الجهد المنخفض حتى 0.66 كيلوفولت. يُنصح بالتواصل مع المصنع لتأكيد ملاءمته للتطبيقات الخاصة.
Q2: أي فئة دقة يجب اختيارها لعدادات قياس الفوترة؟
اختر فئة الدقة 0.2S لعدادات الفوترة لضمان القياس الدقيق. تتوفر أيضاً فئات 0.5 و0.5S، ويُرجى تحديد الفئة المطلوبة عند الطلب.
Q3: هل يُسمح بتركيب محول التيار LQZ5-0.66 في الهواء الطلق؟
لا، المحول مصمم للتركيب الداخلي فقط. يجب توفير بيئة خالية من الغبار والغازات المسببة للتآكل، وتواصل معنا لبدائل التركيب الخارجي.
Q4: هل يمكن تخصيص نسب التحويل خارج النطاقات المذكورة في الكتالوج؟
نعم، يمكن توفير معاملات فنية مخصصة خارج النطاق القياسي. يتم ذلك عبر اتفاق فني مباشر، لذا تواصل مع مبيعاتنا لتحديد متطلباتك.
Q5: ما هي حدود درجة الحرارة المحيطة المسموح بها للتشغيل؟
تتراوح درجة حرارة التشغيل من -5°م إلى +55°م. يجب التأكد من أن متوسط الحرارة اليومية لا يتجاوز الحدود، ويُطلب التأكيد الفني للبيئات القاسية.
Q6: كيف يتم تحديد ما إذا كان التردد 50 أو 60 هرتز؟
يُحدد التردد المقنن (50 أو 60 هرتز) بناءً على متطلبات طلبية الشراء. يُرجى توضيح التردد المطلوب بوضوح عند إصدار أمر الشراء.
Q7: ما هي قيم التيار الثانوي المتوفرة في محول التيار LQZ5؟
التيار الثانوي المقنن المتوفر هو 5 أو 1 أمبير. يُفضل 1 أمبير لتقليل الفقد، ويُرجى تحديد القيمة المطلوبة عند الطلب.
