Descripción general

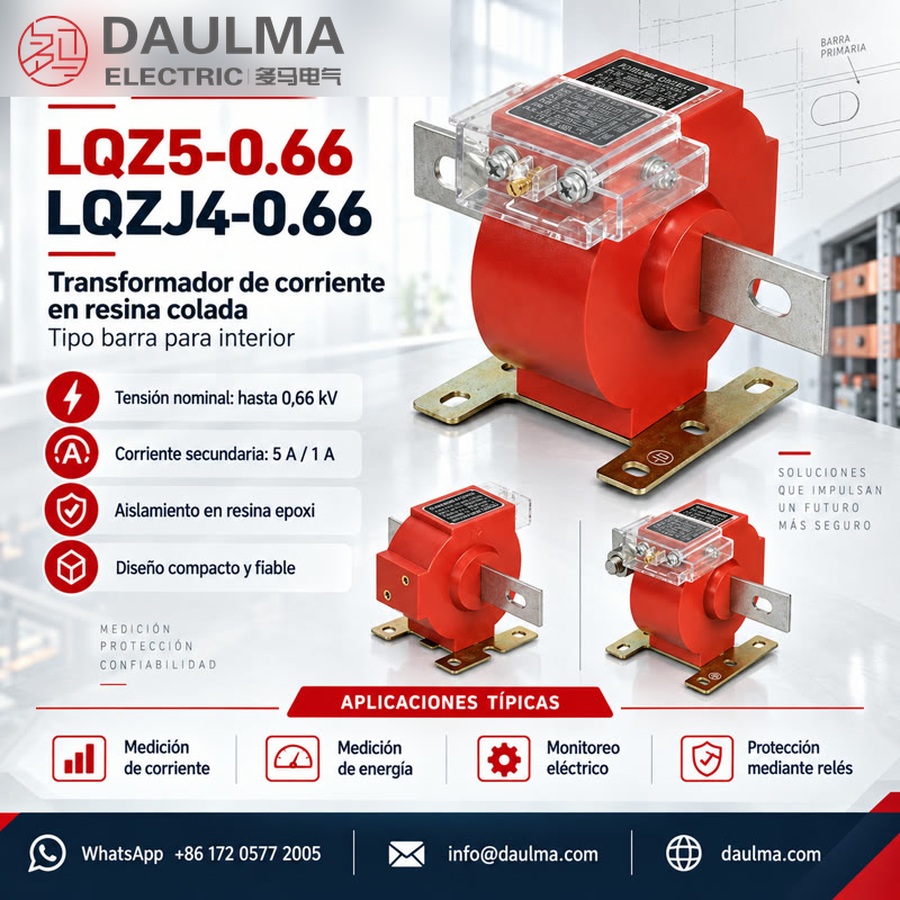

El transformador de corriente de baja tensión LQZ5-0.66 con núcleo sólido encapsulado en resina es un dispositivo tipo barra para interiores diseñado para la medición precisa de corriente, facturación energética, monitoreo eléctrico y protección mediante relés en sistemas de corriente alterna hasta 0.66 kV. Su encapsulado total en resina epoxi garantiza un excelente rendimiento aislante, alta resistencia mecánica y confiable protección contra la humedad, lo que lo hace ideal para entornos industriales exigentes.

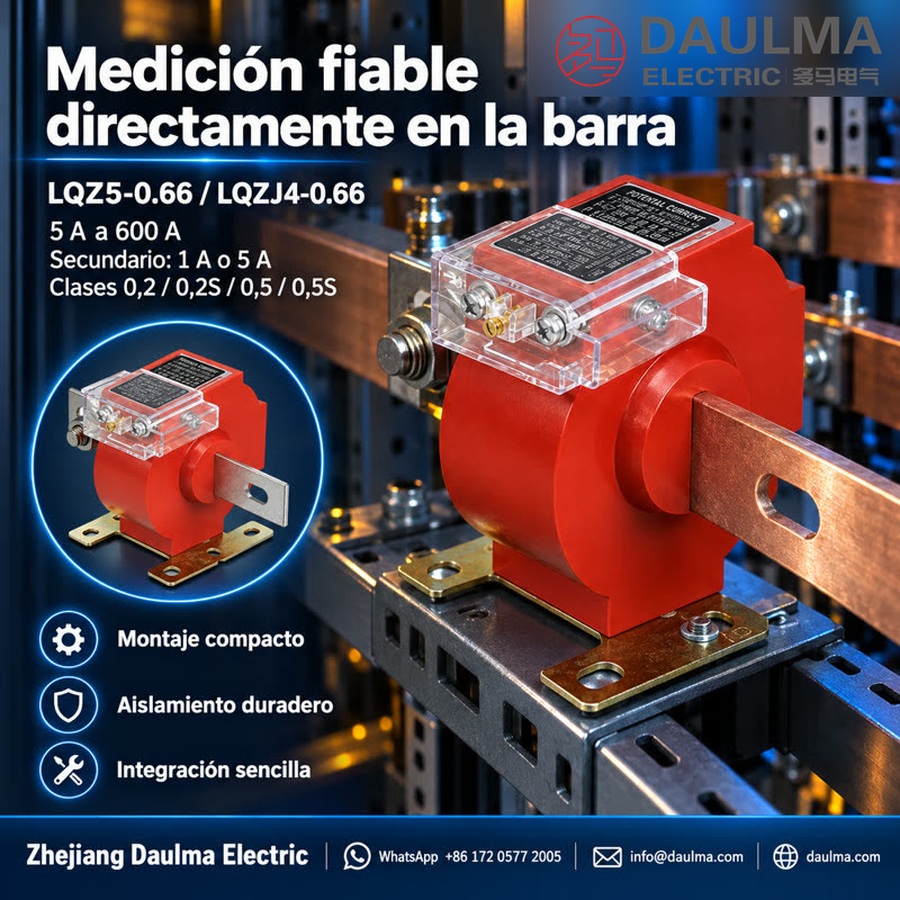

Disponible en las variantes LQZJ4-0.66 y LQZ5-0.66, este transformador fijo y compacto se monta directamente sobre placas base o barras colectoras dentro de cuadros de distribución de baja tensión, paneles de medida y sistemas de supervisión energética. Proporciona una salida secundaria estandarizada de 5 A o 1 A para integrarse perfectamente con contadores, relés de protección y equipos de monitoreo en aplicaciones industriales, comerciales y mineras.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión nominal | 0.66 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria | 5 A o 1 A |
| Fase | Monofásico |
| Medio aislante | Resina epoxi (resina colada) |
| Tipo de instalación | Interior, montaje en barra colectora o placa base |
| Clases de exactitud | 0.2, 0.2S, 0.5, 0.5S |
| Rango de corriente primaria | Según valores estándar de baja tensión |
Designación del modelo
L – Categoría de transformador de corriente
Q – Estructura tipo bobina/devanado
Z – Estructura aislante en resina colada
5 – Serie de diseño / código estructural del producto
0.66 – Clase de tensión nominal: 0.66 kV
Construcción
Los transformadores de corriente LQZJ4-0.66 y LQZ5-0.66 presentan una robusta construcción sólida en resina colada, con el núcleo magnético y el devanado secundario completamente encapsulados en resina epoxi de alta calidad. Este sistema de aislamiento monolítico ofrece una elevada rigidez dieléctrica, estabilidad ambiental a largo plazo y resistencia a la humedad, el polvo y las tensiones mecánicas. La carcasa fija y compacta está diseñada para un montaje seguro mediante placa base o integración directa en barras colectoras de equipos de maniobra de baja tensión para interiores.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: interior
- Tensión del sistema: 0.66 kV e inferior
- Frecuencia nominal: 50 Hz / 60 Hz según requisito del pedido
- Temperatura ambiente: -5 °C a +55 °C según datos del catálogo; la temperatura media diaria no debe superar la condición de servicio especificada
- Factor de potencia de la carga nominal: 0.8 en retraso, salvo indicación contraria
- Condiciones ambientales: La atmósfera circundante debe estar libre de contaminación severa, gases corrosivos, medios explosivos, polvo conductor y humedad excesiva.
- Requisitos especiales: Para aplicaciones con requisitos especiales de altitud, humedad, nivel de contaminación, minería o disposición en cuadro, se recomienda confirmación técnica previa al pedido.
Datos técnicos
| Corriente primaria nominal (A) |
Corriente secundaria nominal (A) |
Clase de exactitud |
Potencia nominal (VA) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 5 / 10 |
| 150, 200, 250, 300, 400 | |||
| 500, 600 |
Instalación y cableado
Dimensiones generales
La serie LQZ5-0.66 presenta un diseño compacto en resina colada con instalación tipo barra. Para rangos de corriente primaria de 5 A–400 A, las dimensiones principales son aproximadamente 125±1 mm de ancho y 119±2 mm de alto, con una longitud total de instalación de unos 174±2 mm. Para 400 A–600 A, las dimensiones son aproximadamente 130±1 mm de ancho y 124±2 mm de alto, con una longitud de instalación de unos 204±2 mm. Las dimensiones finales deben verificarse contra el plano aprobado antes del diseño del cuadro o la producción.
Diagrama de conexión
Conecte los bornes secundarios respetando las marcas de polaridad (S1 y S2), tal como se indica en el diagrama de conexión y conforme al esquema eléctrico del proyecto. Asegure la orientación correcta para mantener la precisión de la medición y la compatibilidad del sistema. El circuito secundario nunca debe dejarse abierto cuando el conductor primario esté energizado.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación de transformación según la corriente nominal de operación de su circuito para garantizar mediciones precisas ante las fluctuaciones esperadas de carga.
- Elija una corriente secundaria de 5 A o 1 A según la compatibilidad con sus dispositivos de medida, monitoreo o protección.
- Seleccione una clase de exactitud (0.2, 0.2S, 0.5 o 0.5S) acorde con su aplicación: mayor precisión para facturación, grados estándar para monitoreo o protección.
- Verifique que el rango de corriente primaria (de 5 A a 600 A) se ajuste a los requisitos de su sistema; relaciones personalizadas pueden estar disponibles mediante acuerdo técnico.
- Asegúrese de instalar el transformador únicamente en interiores, ya que el diseño en resina colada está optimizado para entornos interiores de baja tensión hasta 0.66 kV.
Preguntas Frecuentes
Q1: ¿Qué clase de exactitud se usa para facturación?
Seleccione la clase 0.2S para mediciones de facturación. Garantiza alta precisión en rangos de corriente del 5 al 120%. Consulte al fabricante para calibración específica.
Q2: ¿Puede instalarse este transformador de corriente en exteriores?
No, está diseñado exclusivamente para instalación en interior. Requiere atmósferas libres de contaminación severa, gases corrosivos y humedad excesiva. Confirme condiciones ambientales antes del pedido.
Q3: ¿Cuáles son los rangos de corriente primaria disponibles?
El modelo LQZ5-0.66 admite corrientes primarias desde 5 A hasta 600 A. La corriente secundaria estándar es de 5 A o 1 A. Verifique la relación exacta según su diseño.
Q4: ¿Cómo solicitar condiciones especiales de altitud o minería?
Las aplicaciones con altitud, humedad o minería exceden los límites estándar de -5 °C a +55 °C. Requieren confirmación técnica previa. Contacte a nuestro equipo comercial para evaluar la viabilidad.
Q5: ¿Cuánto tiempo demora la entrega de pedidos personalizados?
El tiempo de entrega para pedidos personalizados está sujeto a confirmación según la complejidad del proyecto. Especifique los requisitos técnicos detallados. Solicite una cotización formal a nuestro departamento de ventas.
Q6: ¿Dónde se aplica principalmente este transformador de corriente?
Este transformador en resina colada se aplica en sistemas de distribución de 0.66 kV e inferiores. Opera en frecuencias de 50 Hz o 60 Hz según el requisito del pedido.
Q7: ¿Cuánta potencia nominal de carga soporta este modelo?
La potencia nominal de carga es de 5 VA o 10 VA. El factor de potencia de la carga nominal es 0.8 en retraso, salvo indicación contraria.
