Обзор
Трансформатор тока LQZ5-0.66 с литой эпоксидной изоляцией низкого напряжения — это устройство шинного типа для внутренней установки, предназначенное для точного измерения тока, учёта электроэнергии, электрического мониторинга и релейной защиты в сетях переменного тока до 0,66 кВ. Полностью герметичная оболочка из эпоксидной смолы обеспечивает отличные изоляционные свойства, высокую механическую прочность и надёжную защиту от влаги, что делает его идеальным решением для эксплуатации в сложных промышленных условиях.
Доступен в двух исполнениях — LQZJ4-0.66 и LQZ5-0.66. Этот компактный трансформатор неподвижного типа устанавливается непосредственно на монтажные пластины или шины внутри низковольтных распределительных шкафов, панелей учёта и систем мониторинга мощности. Он выдаёт стандартизированный вторичный ток 5 А или 1 А, обеспечивая бесшовную интеграцию со счётчиками, защитными реле и контрольно-измерительным оборудованием в промышленных, коммерческих и горнодобывающих приложениях.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0.66kV |
| Номинальная частота | 50Hz / 60Hz |
| Вторичный ток | 5A или 1A |
| Фазность | Однофазный |
| Изоляционная среда | Эпоксидная смола (литая) |
| Тип установки | Внутренняя, на шину или монтажную пластину |
| Классы точности | 0.2, 0.2S, 0.5, 0.5S |
| Диапазон первичного тока | Согласно стандартным низковольтным номиналам |

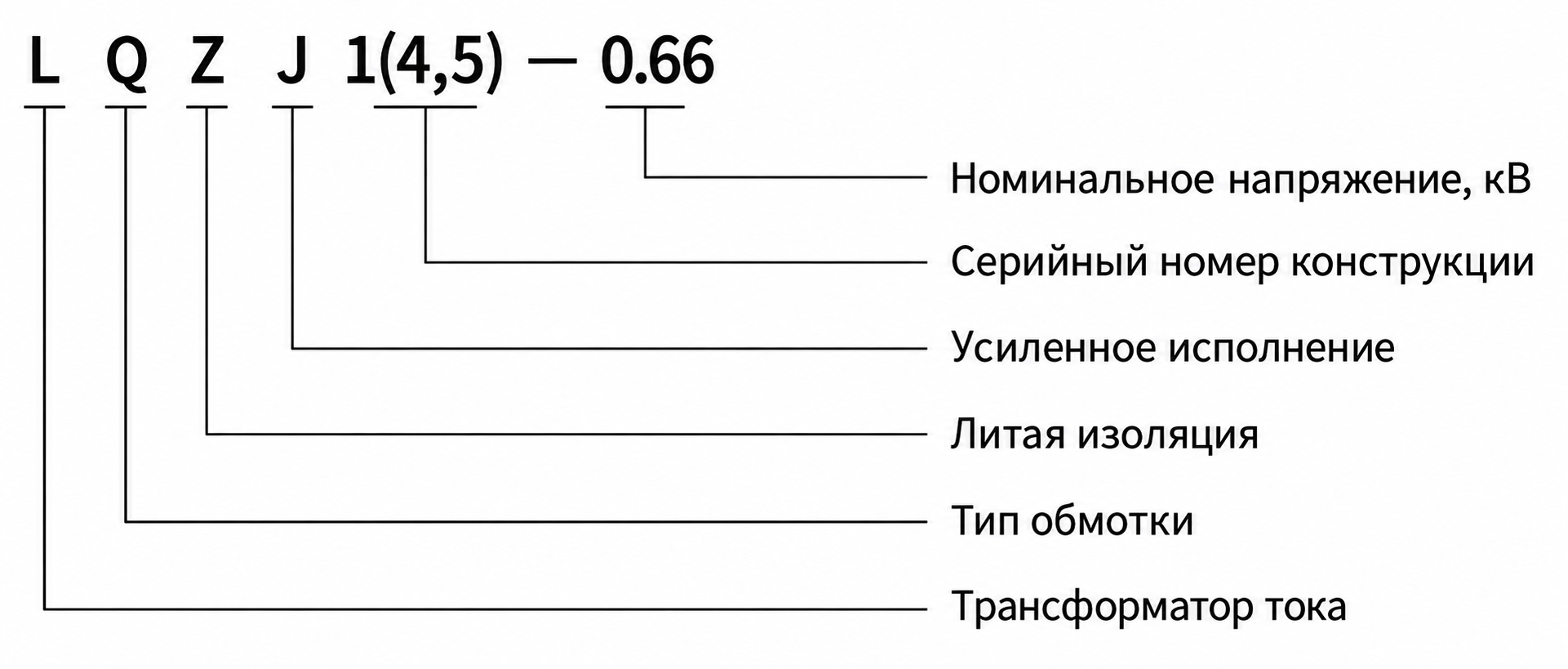

Маркировка модели
L – категория трансформатора тока
Q – конструкция обмотки
Z – конструкция с литой эпоксидной изоляцией
5 – серия конструкции / код изделия
0.66 – класс номинального напряжения: 0.66kV
Конструкция
Трансформаторы тока LQZJ4-0.66 и LQZ5-0.66 выполнены в прочном корпусе из литой эпоксидной смолы, где магнитопровод и вторичная обмотка полностью залиты высококачественной эпоксидной смолой. Такая монолитная изоляционная система обеспечивает высокую диэлектрическую прочность, долговременную стабильность в различных условиях окружающей среды, а также устойчивость к влаге, пыли и механическим нагрузкам. Компактный неподвижный корпус предназначен для надёжного крепления на монтажной пластине или непосредственной интеграции на шинах в низковольтных распределительных устройствах для внутренней установки.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений
- Напряжение сети: 0.66kV и ниже
- Номинальная частота: 50 Гц / 60 Гц согласно требованиям заказа
- Температура окружающей среды: от -5°C до +55°C согласно каталогным данным; среднесуточная температура не должна превышать установленные условия эксплуатации
- Коэффициент мощности номинальной нагрузки: 0,8 (индуктивный), если не указано иное
- Условия окружающей среды: атмосфера не должна содержать сильных загрязнений, коррозионных газов, взрывоопасных веществ, проводящей пыли и избыточной влажности.
- Особые требования: при необходимости применения на большой высоте, при повышенной влажности, в условиях высокой степени загрязнения, в горнодобывающей промышленности или при специфической компоновке шкафа рекомендуется предварительное техническое согласование перед оформлением заказа.
Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности |
Номинальная нагрузка (В·А) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 5 / 10 |
| 150, 200, 250, 300, 400 | |||
| 500, 600 |
Установка и подключение

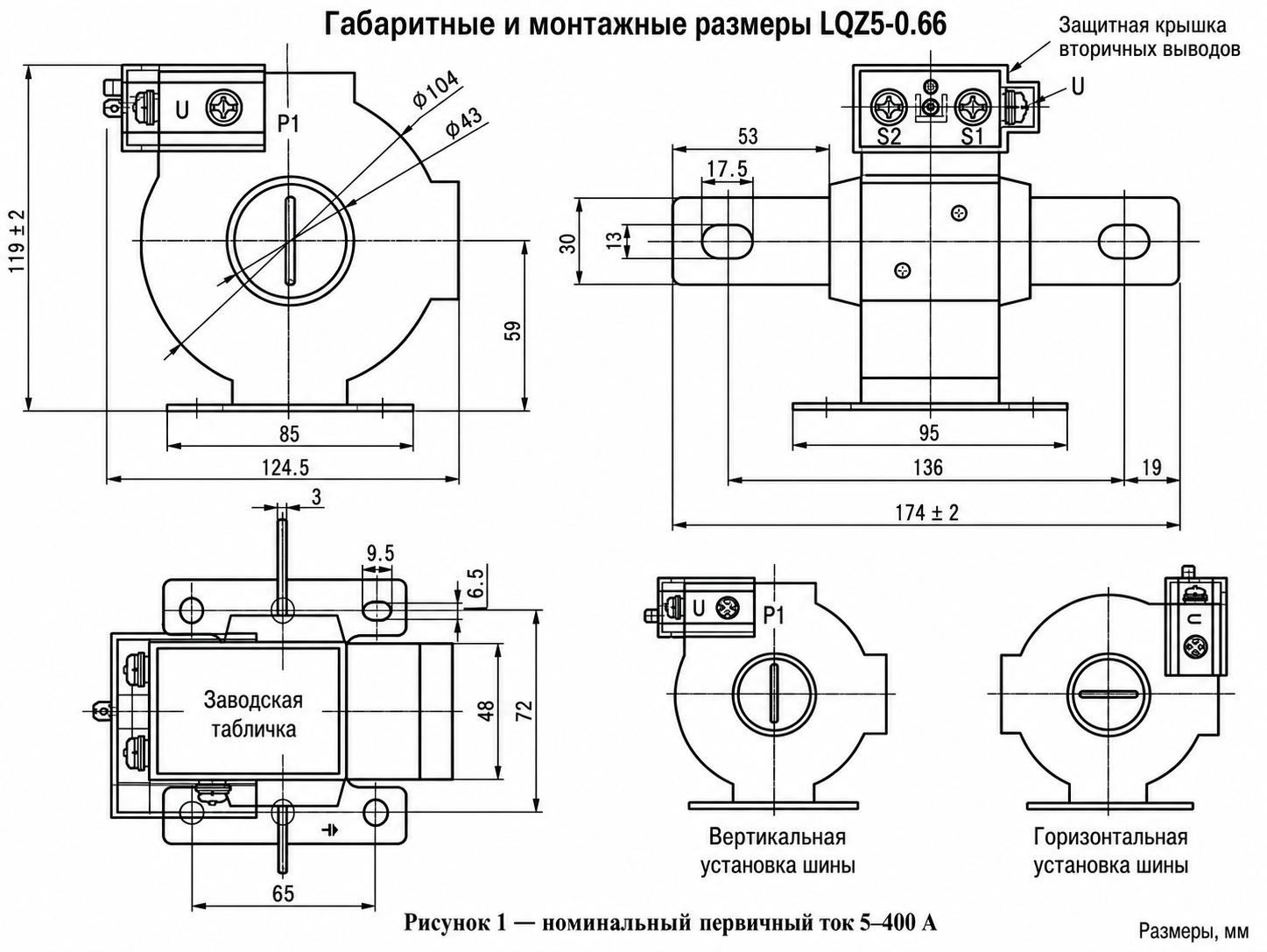

Габаритные размеры
Серия LQZ5-0.66 имеет компактную конструкцию с литой эпоксидной изоляцией и шинным способом установки. Для диапазона первичных токов 5–400 А основные габариты составляют примерно 125±1 мм в ширину и 119±2 мм в высоту, общая длина установки — около 174±2 мм. Для токов 400–600 А размеры составляют приблизительно 130±1 мм в ширину и 124±2 мм в высоту, длина установки — около 204±2 мм. Окончательные размеры необходимо сверять с утверждённым чертежом до проектирования шкафа или начала производства.
Схема подключения
Подключайте вторичные выводы в соответствии с маркировкой полярности (S1 и S2), как показано на схеме подключения и в электрической схеме проекта. Обеспечьте правильную ориентацию для сохранения точности измерений и совместимости системы. Вторичная цепь ни в коем случае не должна оставаться разомкнутой при наличии напряжения на первичном проводнике.
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации исходя из нормального рабочего тока вашей цепи, чтобы обеспечить точные измерения при ожидаемых колебаниях нагрузки.
- Определитесь с вторичным током — 5 А или 1 А — в зависимости от совместимости с вашими приборами учёта, мониторинга или защиты.
- Выберите класс точности (0,2; 0,2S; 0,5 или 0,5S), соответствующий вашему применению: более высокая точность требуется для учёта энергии, стандартные классы — для мониторинга или защиты.
- Убедитесь, что диапазон первичного тока (от 5 А до 600 А) соответствует требованиям вашей системы; нестандартные коэффициенты трансформации могут быть предоставлены по техническому соглашению.
- Установка допускается только внутри помещений, так как конструкция с литой эпоксидной изоляцией оптимизирована для внутренних низковольтных условий до 0,66 кВ.
Часто задаваемые вопросы
В1: В каких приложениях можно использовать трансформаторы тока LQZJ4 и LQZ5-0.66?
Эти трансформаторы тока с литой эпоксидной изоляцией идеально подходят для измерения тока, учёта электроэнергии, электрического мониторинга, регистрации показаний, управления током и релейной защиты в низковольтных сетях переменного тока с номинальным напряжением до 0,66 кВ.
В2: Какой тип изоляции используется в трансформаторе тока LQZ5-0.66?
В LQZ5-0.66 применяется литая эпоксидная изоляция, обеспечивающая повышенные изоляционные характеристики, механическую прочность и влагостойкость для надёжной работы внутри помещений.
В3: Можно ли использовать LQZ5-0.66 в сетях 380 В или 660 В?
Да, LQZ5-0.66 рассчитан на низковольтные сети переменного тока до 0,66 кВ, что делает его пригодным для распространённых распределительных систем 380 В и 660 В.
В4: Какие варианты вторичного тока доступны?
Можно выбрать номинальный вторичный ток 5 А или 1 А в зависимости от требований подключаемого оборудования — счётчика, реле или системы мониторинга.
В5: Почему вторичная цепь трансформатора тока ни в коем случае не должна оставаться разомкнутой?
При наличии напряжения в первичной цепи разомкнутая вторичная обмотка может генерировать опасно высокое напряжение, что создаёт риск пробоя изоляции, повреждения оборудования и угрозу безопасности персонала.
В6: Подходит ли LQZ5-0.66 для наружной установки?
Нет, LQZ5-0.66 предназначен исключительно для внутренней установки. Для наружного применения следует выбирать трансформаторы тока, специально разработанные для работы в условиях внешней среды.
В7: Какую информацию необходимо указать при заказе этого трансформатора тока?
Укажите модель, номиналы первичного и вторичного токов, класс точности, номинальную нагрузку, частоту сети, способ установки, количество, а также любые особые требования к выводам, чертежам, сертификатам, маркировке или упаковке.
Frequently Asked Questions
Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0,2S. Он обеспечивает высокую точность в диапазоне от 5 до 120% номинального тока. Уточните номинальную нагрузку при заказе.
Q2: Можно ли устанавливать трансформатор LQZ5-0.66 на открытом воздухе?
Нет, модель предназначена исключительно для установки внутри помещений. Эксплуатация допускается при температуре от -5°C до +55°C в среде без агрессивных газов и токопроводящей пыли.
Q3: Какие номиналы первичного тока доступны для заказа?
Стандартный ряд включает значения от 5 до 400 А. Вторичный ток составляет 5 или 1 А. Для нестандартных параметров требуется предварительное согласование с заводом.
Q4: Подходит ли оборудование для сетей с частотой 60 Гц?
Да, трансформаторы изготавливаются под частоту 50 Гц или 60 Гц согласно требованиям вашего проекта. Укажите необходимую частоту в техническом задании при оформлении заказа.
Q5: Для каких распределительных устройств подходит литой трансформатор LQZ5?
Изделие применяется в комплектах распределительных устройств напряжением до 0,66 кВ. Эпоксидная изоляция обеспечивает надежную работу в шкафах НН и КРУН.
Q6: Нужны ли дополнительные согласования для установки в условиях высокой влажности?
Да, эксплуатация при повышенной влажности требует специального исполнения. Необходимо предварительное техническое согласование условий эксплуатации с производителем перед оформлением заказа.
Q7: Какую номинальную нагрузку выдерживают трансформаторы класса 0,5?
Стандартная номинальная нагрузка для всех классов точности составляет 5 или 10 В·А. Коэффициент мощности номинальной нагрузки принимается равным 0,8, если не указано иное.
