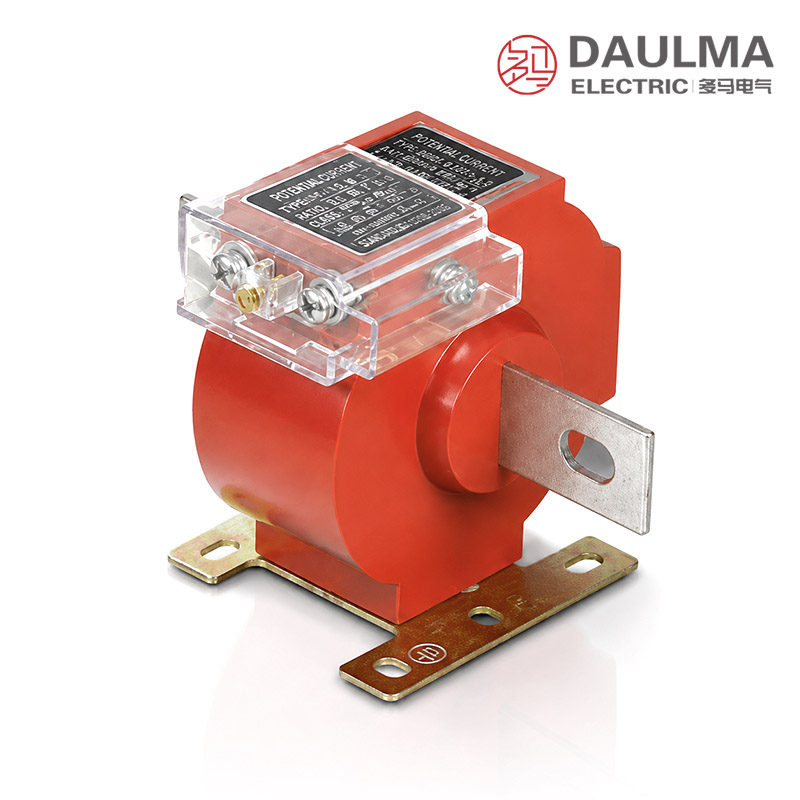

Přehled
Proudový transformátor LQZ5-0.66 pevně zalitý do pryskyřice je vnitřní zařízení typu tyčového vodiče určené pro přesné měření proudu, elektroměrování, elektrický monitoring a reléovou ochranu v jednofázových střídavých sítích do 0,66 kV. Plně uzavřená konstrukce zalitá epoxidovou pryskyřicí zajišťuje vynikající izolační vlastnosti, vysokou mechanickou pevnost a spolehlivou odolnost proti vlhkosti, což jej činí ideálním pro náročná průmyslová prostředí.

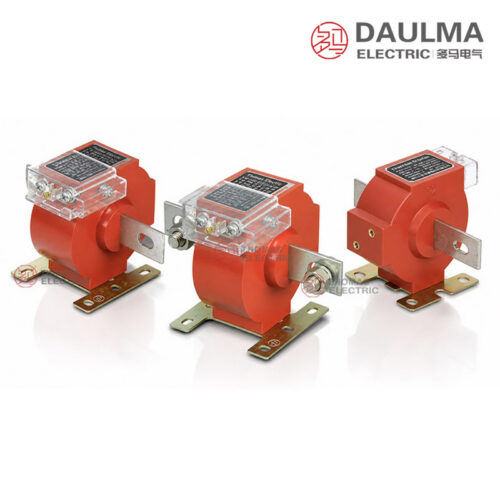

Je k dispozici ve variantách LQZJ4-0.66 a LQZ5-0.66. Tento kompaktní pevný transformátor se montuje přímo na základní desky nebo tyčové vodiče v rozváděčích nízkého napětí, měřicích rozvodech a systémech monitorování energie. Poskytuje standardizovaný sekundární výstup 5 A nebo 1 A pro bezproblémové propojení s elektroměry, ochrannými relémi a monitorovacími zařízeními v průmyslových, komerčních i těžebních aplikacích.
Klíčové jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 0,66 kV |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Sekundární proud | 5 A nebo 1 A |
| Fáze | Jednofázový |
| Izolační prostředek | Epoxydová pryskyřice (zalitá) |
| Způsob instalace | Vnitřní, montáž na tyčový vodič nebo základní desku |
| Třídy přesnosti | 0,2; 0,2S; 0,5; 0,5S |
| Rozsah primárního proudu | Dle standardních jmenovitých hodnot pro nízké napětí |

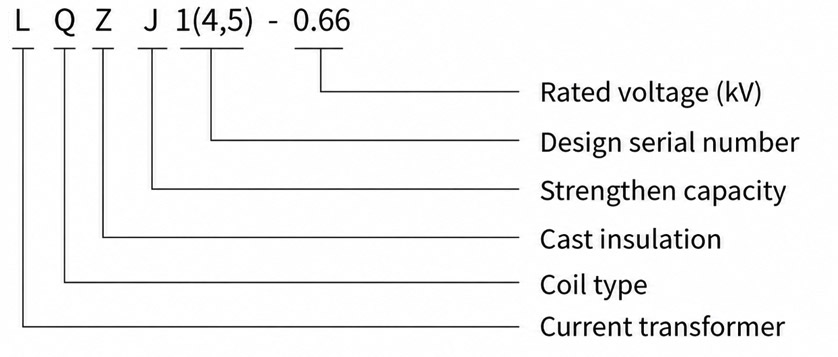

Označení modelu
L – Kategorie proudového transformátoru
Q – Konstrukce cívky/vinutí
Z – Izolační konstrukce zalitá pryskyřicí
5 – Sériové označení / kód konstrukce výrobku
0,66 – Třída jmenovitého napětí: 0,66 kV

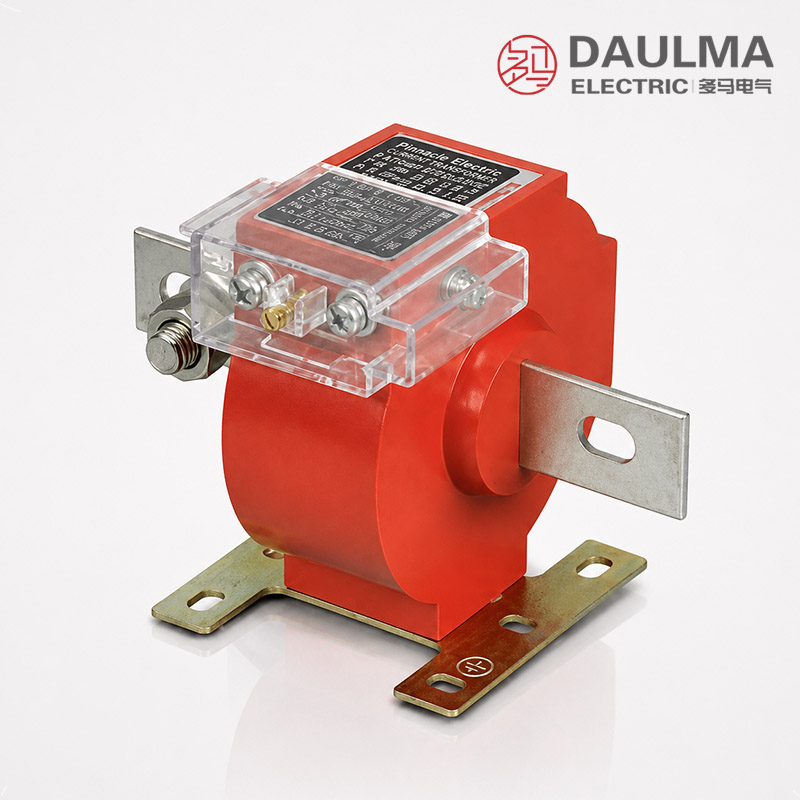

Konstrukce

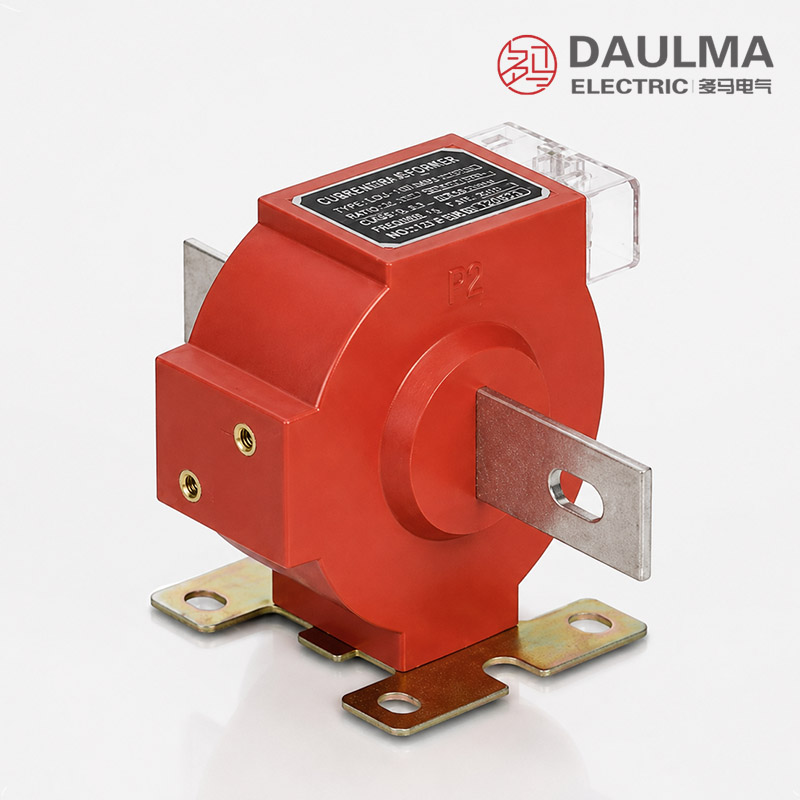

Proudové transformátory LQZJ4-0.66 a LQZ5-0.66 mají robustní pevnou konstrukci zalitou pryskyřicí, přičemž magnetické jádro a sekundární vinutí jsou plně zapouzdřeny vysoce kvalitní epoxidovou pryskyřicí. Tento monolitický izolační systém poskytuje vynikající dielektrickou pevnost, dlouhodobou stabilitu vůči okolnímu prostředí a odolnost proti vlhkosti, prachu a mechanickému namáhání. Kompaktní pevné pouzdro je navrženo pro bezpečné uchycení pomocí základní desky nebo přímou integraci na tyčové vodiče v rozváděčích nízkého napětí určených pro vnitřní instalaci.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní
- Napětí sítě: 0,66 kV a níže
- Jmenovitá frekvence: 50 Hz / 60 Hz dle požadavku objednávky
- Okolní teplota: -5 °C až +55 °C dle katalogových údajů; denní průměrná teplota nesmí překročit stanovené provozní podmínky
- Účiník jmenovité zátěže: 0,8 induktivní, pokud není uvedeno jinak
- Prostředí: Okolní atmosféra musí být bez těžkého znečištění, korozivních plynů, výbušných látek, vodivého prachu a vysoké vlhkosti.
- Zvláštní požadavky: Pro speciální nadmořskou výšku, vlhkost, stupeň znečištění, těžební aplikace nebo uspořádání rozváděče doporučujeme před objednáním technické potvrzení.
Technické údaje
| Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Třída přesnosti |
Jmenovitý výkon (VA) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100 | 5 / 1 | 0,2 / 0,2S / 0,5 / 0,5S | 5 / 10 |
| 150, 200, 250, 300, 400 | |||
| 500, 600 |
Instalace a zapojení
Gabaritové rozměry

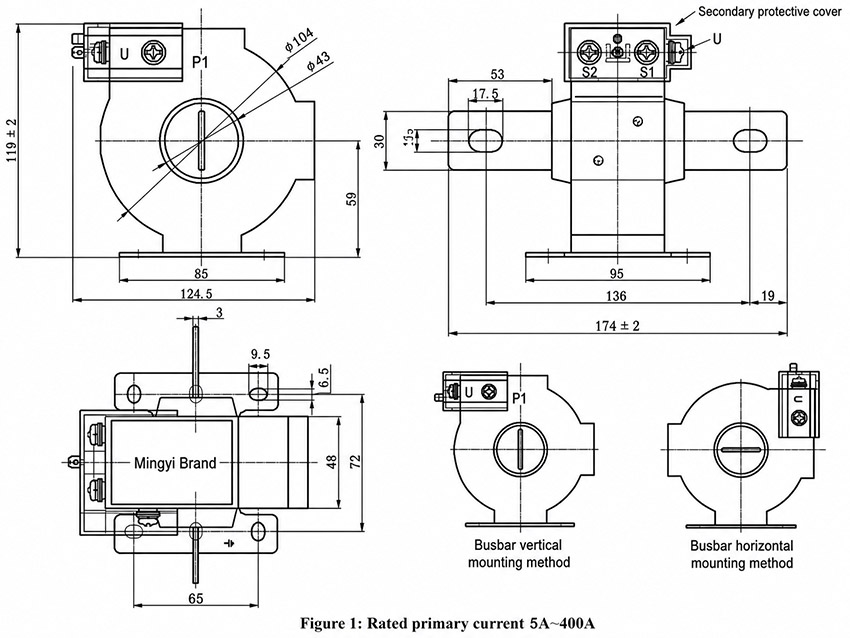

Řada LQZ5-0.66 má kompaktní konstrukci zalitou pryskyřicí s instalací typu tyčový vodič. Pro rozsah primárního proudu 5 A–400 A je hlavní gabarit přibližně 125 ± 1 mm široký a 119 ± 2 mm vysoký, celková instalační délka činí cca 174 ± 2 mm. Pro rozsah 400 A–600 A jsou rozměry přibližně 130 ± 1 mm šířka a 124 ± 2 mm výška, s instalační délkou cca 204 ± 2 mm. Konečné rozměry je nutné ověřit podle schváleného výkresu před návrhem rozváděče nebo výrobou.
Schéma zapojení
Sekundární svorky připojte podle značení polarity (S1 a S2) uvedeného ve schématu zapojení a dle elektrického schématu projektu. Zajistěte správnou orientaci pro zachování přesnosti měření a kompatibility systému. Sekundární obvod nesmí být při napájeném primárním vodiči ponechán otevřený.
Výběr a časté otázky
Návod pro výběr
- Vyberte převodový poměr podle normálního provozního proudu vašeho obvodu, aby bylo zajištěno přesné měření při očekávaných výkyvech zatížení.
- Zvolte sekundární proud 5 A nebo 1 A dle kompatibility s vašimi měřicími, monitorovacími nebo ochrannými zařízeními.
- Vyberte třídu přesnosti (0,2; 0,2S; 0,5 nebo 0,5S) odpovídající vaší aplikaci – vyšší přesnost pro elektroměrování, standardní třídy pro monitoring nebo ochranu.
- Ověřte, že rozsah primárního proudu (od 5 A do 600 A) odpovídá požadavkům vašeho systému; nestandardní převody mohou být k dispozici po technické dohodě.
- Zajistěte, aby byl transformátor instalován pouze uvnitř budov, protože konstrukce zalitá pryskyřicí je optimalizována pro vnitřní prostředí nízkého napětí do 0,66 kV.
Často kladené otázky
Otázka 1: Pro jaké aplikace jsou vhodné proudové transformátory LQZJ4 a LQZ5-0.66?
Tyto pevně zalité proudové transformátory jsou ideální pro měření proudu, elektroměrování, elektrický monitoring, záznam a zobrazování hodnot, řízení proudu a reléovou ochranu v jednofázových střídavých sítích nízkého napětí do 0,66 kV.
Otázka 2: Jaký typ izolace se používá v proudovém transformátoru LQZ5-0.66?
Transformátor LQZ5-0.66 využívá izolaci zalitou epoxidovou pryskyřicí, která zvyšuje izolační vlastnosti, mechanickou pevnost a odolnost proti vlhkosti pro spolehlivý provoz uvnitř budov.
Otázka 3: Lze LQZ5-0.66 použít v sítích 380 V nebo 660 V?
Ano, LQZ5-0.66 je jmenovitě určen pro střídavé sítě nízkého napětí do 0,66 kV, a je tedy vhodný pro běžné distribuční aplikace 380 V a 660 V.
Otázka 4: Jaké jsou možnosti sekundárního proudu?
Můžete si vybrat jmenovitý sekundární proud buď 5 A, nebo 1 A dle požadavků připojeného elektroměru, relé nebo monitorovacího zařízení.
Otázka 5: Proč nesmí být sekundární obvod proudového transformátoru nikdy ponechán otevřený?
Pokud je primární obvod pod napětím, otevřený sekundární obvod může generovat nebezpečně vysoká napětí, což hrozí poruchou izolace, poškozením zařízení a ohrožením bezpečnosti obsluhy.
Otázka 6: Je LQZ5-0.66 vhodný pro venkovní instalaci?
Ne, LQZ5-0.66 je určen výhradně pro vnitřní použití. Pro venkovní aplikace vyberte proudový transformátor speciálně navržený pro odolnost vůči vnějším vlivům.
Otázka 7: Jaké údaje mám uvést při objednávce tohoto proudového transformátoru?
Uveďte model, jmenovité hodnoty primárního a sekundárního proudu, třídu přesnosti, jmenovitý výkon, frekvenci sítě, způsob instalace, množství a případné speciální požadavky na svorky, výkresy, certifikace, označení nebo balení.
Často kladené otázky
Q1: Lze tento proudový transformátor instalovat venku nebo v prašném prostředí?
Ne, je určen výhradně pro vnitřní instalaci. Okolní prostředí musí být bez těžkého znečištění, korozivních plynů a vodivého prachu. Kontaktujte nás pro alternativy pro venkovní použití.
Q2: Která třída přesnosti je vhodná pro přesné měření energie?
Pro přesné fakturační měření vyberte třídu přesnosti 0,2S. Zajišťuje přesné měření v celém rozsahu primárního proudu od 5 do 600 A. Tovární kalibrace je k dispozici.
Q3: Co když můj požadovaný primární proud přesahuje 600 A?
Standardní modely pokrývají rozsah do 600 A se sekundárním výstupem 5/1 A. Parametry mimo tento rozsah vyžadují individuální technickou dohodu s výrobcem.
Q4: Kdy je nutné vyžádat technické potvrzení před objednáním?
Při instalaci ve speciální nadmořské výšce, vysoké vlhkosti nebo v těžebních aplikacích. Dále je potvrzení nutné pro nestandardní uspořádání rozváděče nebo účinník mimo 0,8. Kontaktujte technické oddělení pro rychlé schválení.
Q5: Jak mohu specifikovat jinou jmenovitou frekvenci než 50 Hz?
Ano, jmenovitá frekvence je plně konfigurovatelná. Výrobce podporuje 50 Hz i 60 Hz sítě dle vašich požadavků. Uveďte přesnou frekvenci přímo v objednávce.
Q6: Pro jaké maximální síťové napětí je tento transformátor určen?
Tento nízkonapěťový proudový transformátor je pevně zalit do pryskyřice. Je dimenzován pro sítě 0,66 kV a níže s jmenovitým výkonem 5 nebo 10 VA. Pro další specifikace kontaktujte obchodní oddělení.
