نظرة عامة

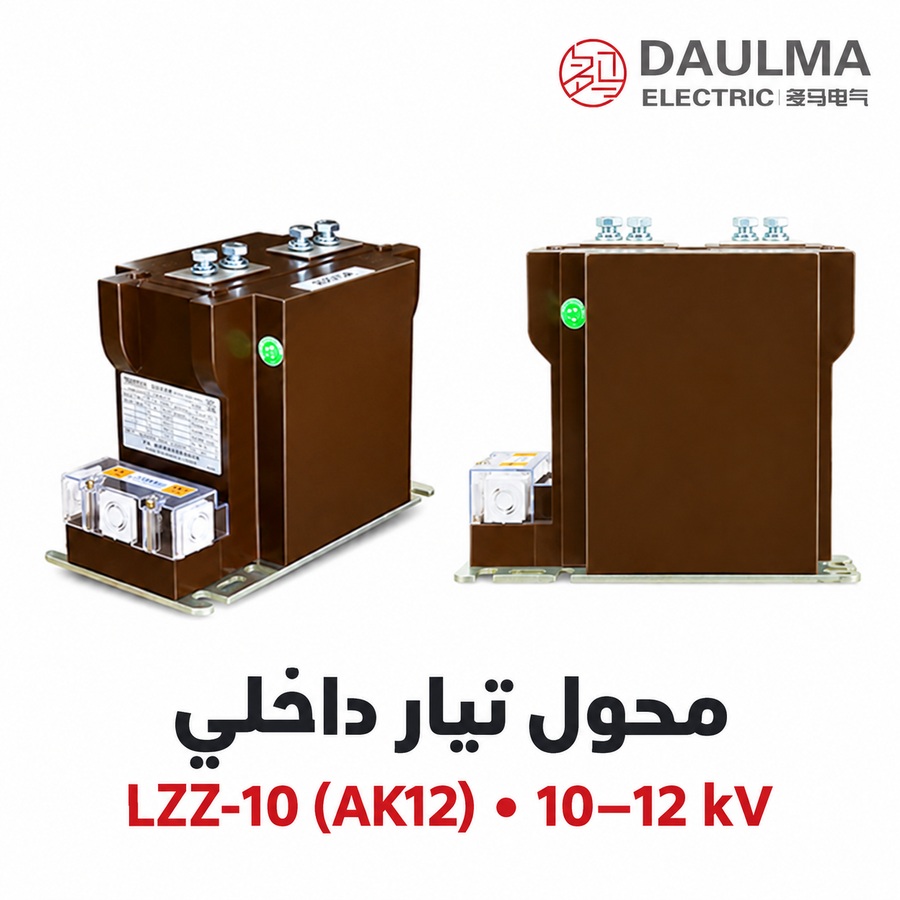

يُعد محول التيار LZZ-10 (AK12) محولاً داخليًا أحادي الطور من النوع العمودي، مصنوعًا من راتنج الإيبوكسي المصبوب، ومصممًا لمعدات التوزيع المتوسطة الجهد بجهد 11 كيلوفولت و12 كيلوفولت. يتميز بهيكل مغلق بالكامل من راتنج الإيبوكسي يدمج لفّتي الدائرة الأولية والثانوية والنواة المغناطيسية في جسم مدمج ومتين ميكانيكيًا، مع أطراف أولية (P1/P2) مثبتة في الأعلى وعلبة أطراف ثانوية على الجانب السفلي.
يدعم درجات دقة 0.2 و0.5 و10P10، مما يجعله مناسبًا للقياس الكهربائي، وعدادات الطاقة، ومراقبة الدوائر، وحماية المرحلات في أنظمة التيار المتردد بتردد 50 هرتز أو 60 هرتز. وبمستوى عزل مصنّف 12/42/75 كيلوفولت، فإنه يتوافق مع متطلبات المواصفات القياسية IEC الخاصة بمعدات الفئة 12 كيلوفولت في تركيبات المفاتيح الداخلية بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت بعد تنسيق العزل.
ملخص المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| مستوى العزل المصنّف | 12/42/75 كيلوفولت |
| التردد المصنّف | 50 هرتز أو 60 هرتز |
| نطاق التيار الأولي | 50 أمبير إلى 630 أمبير |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| درجات دقة القياس | 0.2، 0.5 |
| درجة دقة الحماية | 10P10 |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع التركيب | داخلي، من النوع العمودي |
| تكوين الطور | أحادي الطور |
| التطبيق | القياس، العدادات، الحماية، المراقبة |
| البناء | هيكل مغلق بالكامل من راتنج مصبوب |
ترميز الموديل
- L: محول تيار
- Z: معزول براتنج الإيبوكسي / إشارة إلى الهيكل الداخلي
- Z: إشارة إلى السلسلة الهيكلية من النوع العمودي / الداعم
- 10: إشارة إلى فئة الجهد في الكتالوج؛ موثّقة دوليًا كفئة 11 كيلوفولت / 12 كيلوفولت بناءً على تأكيد العزل
- AK12: التعيين الهيكلي الخاص بالمصنّع للنسخة المدمجة من النوع العمودي
البناء
يستخدم محول التيار LZZ-10 (AK12) هيكلًا عموديًا مغلقًا بالكامل من راتنج الإيبوكسي المصبوب. يتم تضمين اللفّة الأولية واللفّة الثانوية والنواة المغناطيسية بالكامل داخل جسم صلب من راتنج الإيبوكسي، مما يوفر قوة عازلة ممتازة، ومقاومة للرطوبة، ومتانة ميكانيكية عالية. يتم تثبيت الأطراف الأولية P1 وP2 بواسطة براغٍ في الجزء العلوي من الوحدة، بينما توجد الأطراف الثانوية داخل علبة أطراف محمية على الجانب السفلي، مما يسهّل التوصيل الآمن والواضح لكل من دوائر القياس والحماية. يتضمّن القاعدة تجهيزات للتثبيت الثابت داخل لوحات المفاتيح المعدنية المغلقة القياسية. ويضمن هذا البناء أداءً مستقرًا تحت ظروف التشغيل المستمر وظروف القصر في بيئات التوزيع المتوسطة الجهد.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات توزيع الجهد المتوسط الداخلية
- جهد النظام: شبكات فئة 10 كيلوفولت
- التردد المصنّف: 50 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والتلوث الشديد، والتكثف غير الطبيعي.
المواصفات الفنية
يُعد محول التيار LZZ-10 (AK12) محولاً داخليًا من النوع العمودي معزولًا براتنج الإيبوكسي، ومصممًا لأنظمة فئة 10 كيلوفولت. يتميز بعزل من راتنج الإيبوكسي ويلتزم بمعايير IEC وGB. يتراوح التيار الأولي من 50 أمبير إلى 630 أمبير.
| التيار الأولي المصنّف (أمبير) |
تركيبة درجات الدقة |
القدرة الناتجة المصنّفة (فولت أمبير) |
التيار الحراري قصير المدى (كيلو أمبير) |
التيار الديناميكي المصنّف (كيلو أمبير) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P10 | ||||
| 50 | 0.2 0.5 10P10 |
10 | 15 | 10 | 7.5 | 19 |
| 75 | 11.25 | 28 | ||||
| 100 | 15 | 37.5 | ||||
| 150 | 22.5 | 56 | ||||
| 200 | 30 | 75 | ||||
| 300 | 40 | 100 | ||||
| 400 | ||||||
| 500 | ||||||
| 600 | ||||||
| 630 | ||||||
التركيب والتوصيلات

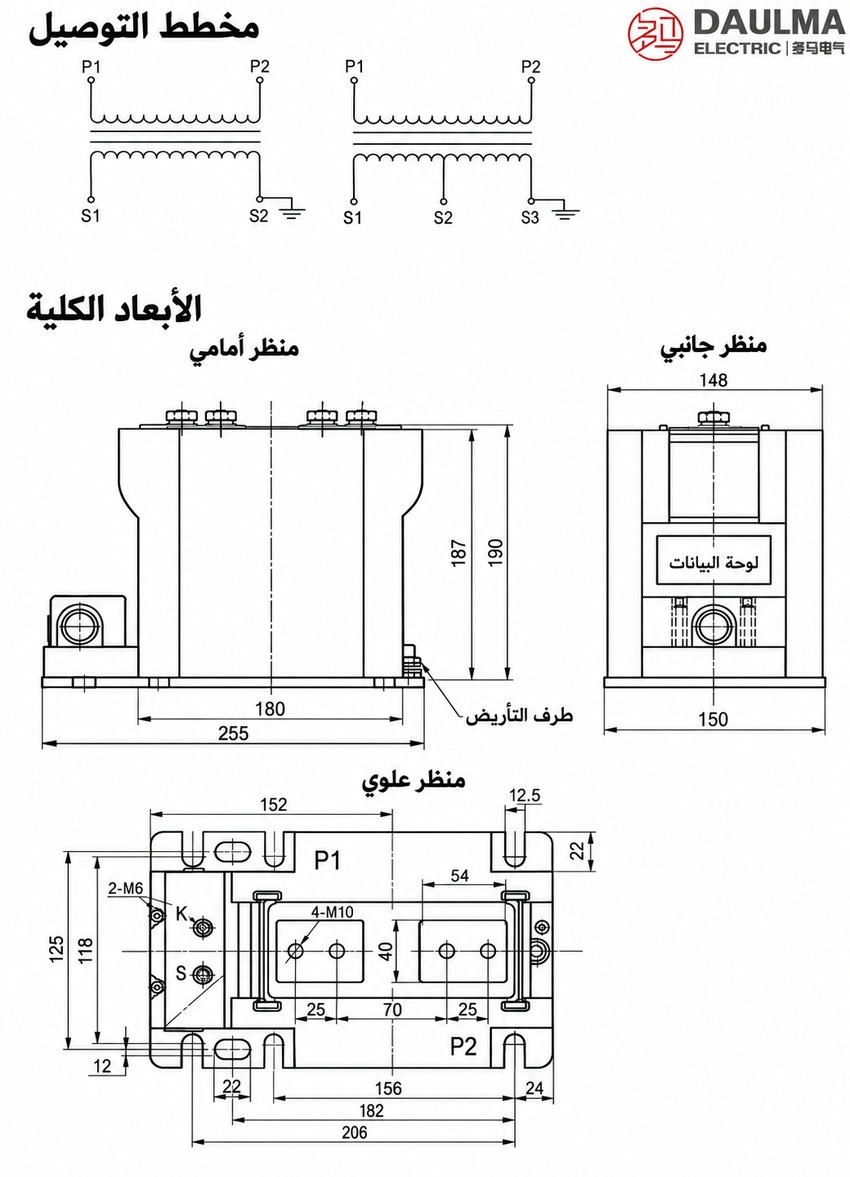

مخطط التركيب
تم تصميم محول التيار LZZ-10 (AK12) من النوع العمودي المعزول براتنج الإيبوكسي المصبوب للتثبيت الآمن داخل معدات التوزيع الداخلية باستخدام ثقوب التثبيت في القاعدة الموضّحة في المخطط. قبل تصنيع الخزانة، تحقق من المسافة بين الأطراف الأولية، وتوصيلات قضبان التوصيل أو المشابك، ومواقع ثقوب القاعدة، واتجاه الأطراف الثانوية، وموقع نقطة التأريض، والمسافة المطلوبة للصيانة وفقًا للرسم الخارجي المعتمد. وبسبب تصميمه المدمج من النوع العمودي، تأكد من وجود مساحة كافية داخل الخزانة ووصول غير معوّق إلى جميع الأطراف قبل التجميع النهائي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أن النظام داخلي بجهد 10–12 كيلوفولت ويتطلب عزلًا 12/42/75 كيلوفولت وترتيب أطراف AK12 المدمج من النوع العمودي.
- اختر من بين 50 أمبير، 75 أمبير، 100 أمبير، 150 أمبير، 200 أمبير، 300 أمبير، 400 أمبير، 500 أمبير، 600 أمبير أو 630 أمبير بناءً على دراسات الحمل والحماية.
- اختر 1 أمبير أو 5 أمبير وحدد درجة الدقة 0.2 أو 0.5 أو 10P10 حسب ما إذا كانت الدائرة مخصصة للقياس أو الحماية.
- تحقق من القدرة الناتجة المرجعية—10 فولت أمبير لدرجة 0.2/10P10 أو 15 فولت أمبير لدرجة 0.5—مقارنةً بحمل الجهاز والكابلات.
- تحقق من تحمل القصر حسب النسبة، وعامل القدرة cosφ = 0.8، وواجهة قضبان التوصيل P1/P2، وثقوب القاعدة، والمسافات الآمنة، ونقطة التأريض، ودرجة الحرارة التشغيلية +55°م.
الأسئلة الشائعة
س1: هل يمكن استخدام محول التيار LZZ-10 في شبكات 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. المحول مصمم لأنظمة فئة 10 كيلوفولت ويمكن تطبيقه في شبكات 10 و11 و12 كيلوفولت. حدد جهد النظام للتأكيد من المصنع.
س2: ما درجة الدقة المناسبة لعدادات الفوترة التجارية؟
اختر درجة الدقة 0.2 لتطبيقات القياس والفوترة. تضمن هذه الدرجة خطأً لا يتجاوز 0.2% ضمن نطاق التيار المقنن. يتوفر معايرة دقيقة من المصنع.
س3: أين يتم تركيب محول التيار LZZ-10 (AK12)؟
يُركب داخلياً في معدات التوزيع ذات الجهد المتوسط. يجب أن تكون بيئة التركيب خالية من الغبار الموصل والغازات المسببة للتآكل. راجع دليل التركيب للتفاصيل.
س4: ما هو نطاق التيار الأولي المتاح لهذا المحول؟
يتراوح التيار الأولي المقنن من 50 أمبير إلى 630 أمبير. يمكن تخصيص النسبة حسب متطلبات المشروع. تواصل معنا لتحديد المواصفات الفنية الدقيقة.
س5: هل يلتزم المحول بمعايير IEC الدولية؟
نعم، المحول معزول براتنج الإيبوكسي ويلتزم بمعايير IEC وGB. يتم اختبار كل وحدة قبل الشحن. اطلب شهادة المطابقة عند تقديم الطلب.
س6: ما هي تطبيقات محولات التيار العمودية من نوع LZZ؟
تُستخدم في لوحات التوزيع الداخلية وشبكات الجهد المتوسط حتى 12 كيلوفولت. توفر حماية وقياساً دقيقاً للمعدات. استشر مهندسي المبيعات لاختيار الطراز المناسب.
