Descripción general

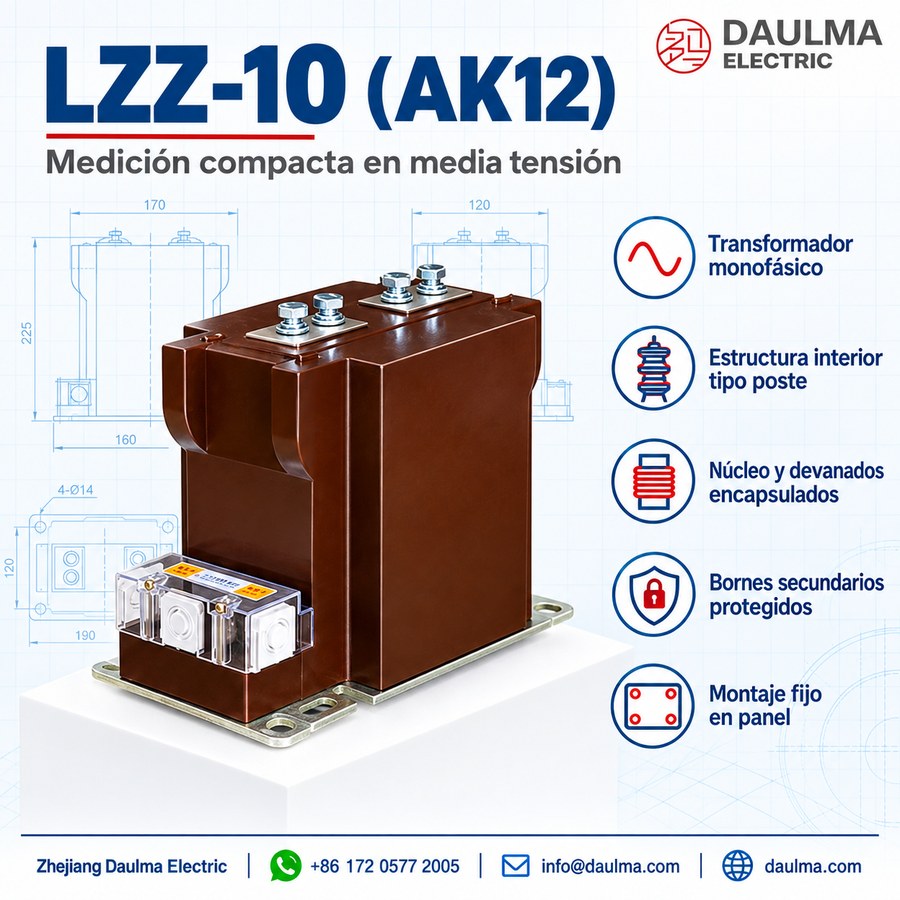

El LZZ-10 (AK12) es un transformador de corriente monofásico tipo poste, con aislamiento en resina epoxi moldeada, diseñado para celdas de media tensión de clase 11 kV y 12 kV. Cuenta con una estructura completamente encapsulada en resina epoxi que integra el devanado primario, el devanado secundario y el núcleo magnético en un cuerpo compacto y mecánicamente robusto, con terminales primarios (P1/P2) montados en la parte superior y una caja de bornes secundarios en el lateral inferior.

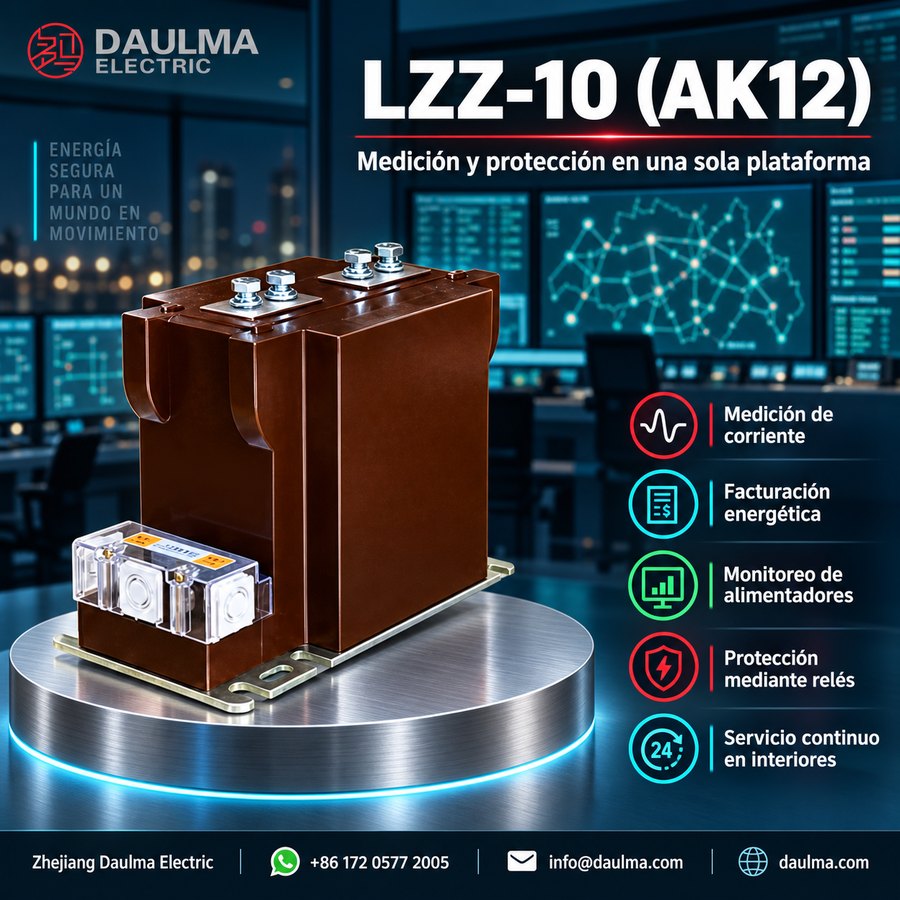

Admite clases de exactitud 0,2; 0,5 y 10P10, lo que lo hace adecuado para medición de corriente, facturación energética, monitoreo de alimentadores y protección por relés en sistemas de corriente alterna de 50 Hz o 60 Hz. Con un nivel de aislamiento nominal de 12/42/75 kV, cumple con los requisitos orientados a la norma IEC para aplicaciones de equipos de clase 12 kV en instalaciones interiores de celdas de 10 kV, 11 kV y 12 kV tras coordinación del aislamiento.

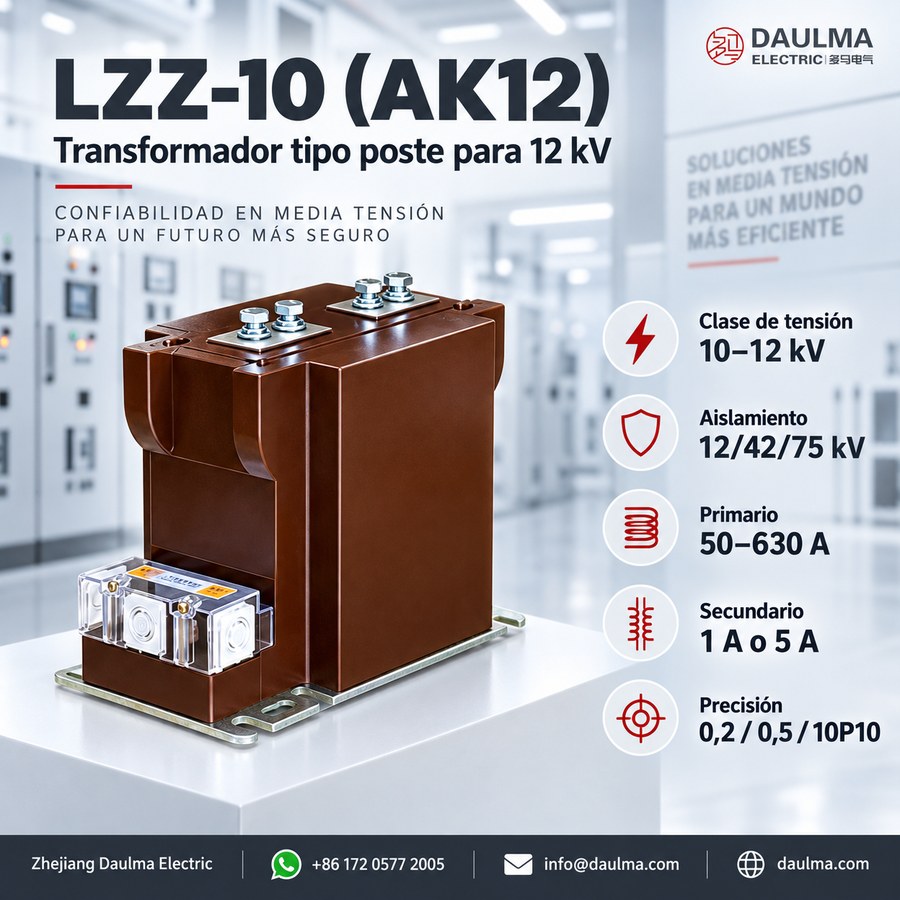

Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Nivel de aislamiento nominal | 12/42/75 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Rango de corriente primaria | 50 A a 630 A |
| Corriente secundaria | 5 A o 1 A |
| Clases de exactitud para medición | 0,2; 0,5 |
| Clase de exactitud para protección | 10P10 |
| Material de aislamiento | Resina epoxi moldeada |
| Tipo de instalación | Interior, tipo poste |
| Configuración de fases | Monofásico |
| Aplicación | Medición, facturación, protección, monitoreo |
| Construcción | Cuerpo totalmente encapsulado en resina moldeada |
Designación del modelo
- L: Transformador de corriente
- Z: Aislamiento en resina epoxi / referencia estructural para instalación interior
- Z: Referencia de serie estructural tipo poste / soporte
- 10: Referencia de catálogo según clase de tensión; documentado internacionalmente como clase 11 kV / 12 kV mediante confirmación del aislamiento
- AK12: Designación estructural del fabricante para la versión compacta tipo poste
Construcción

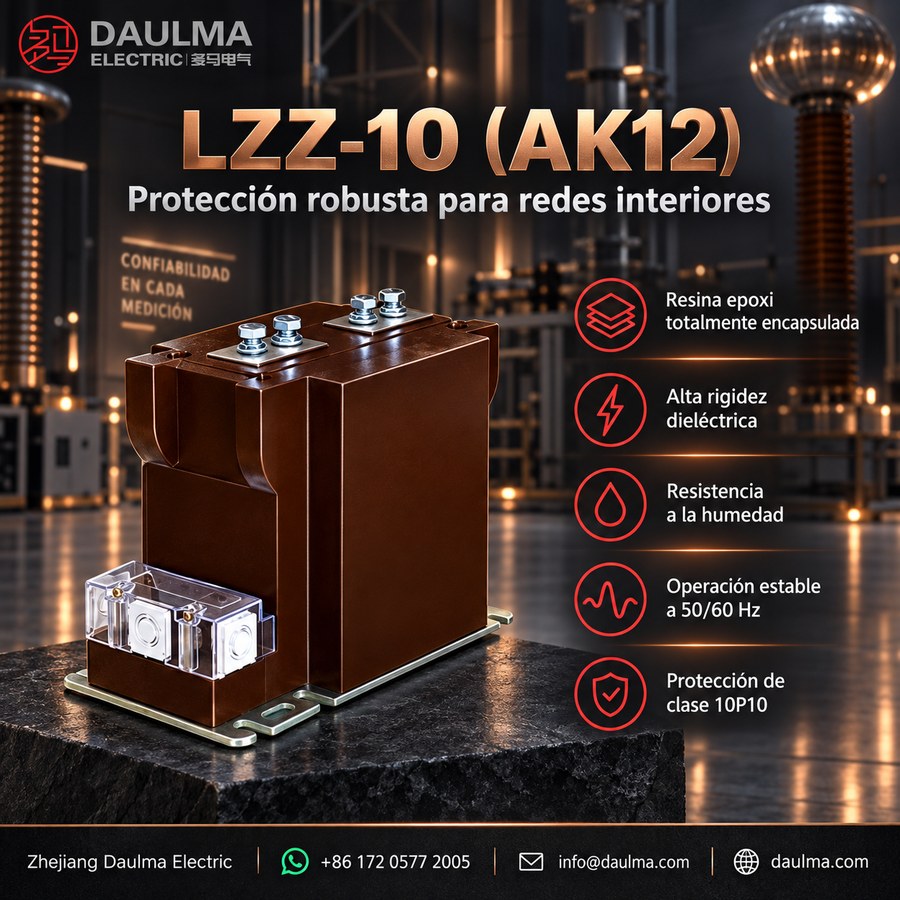

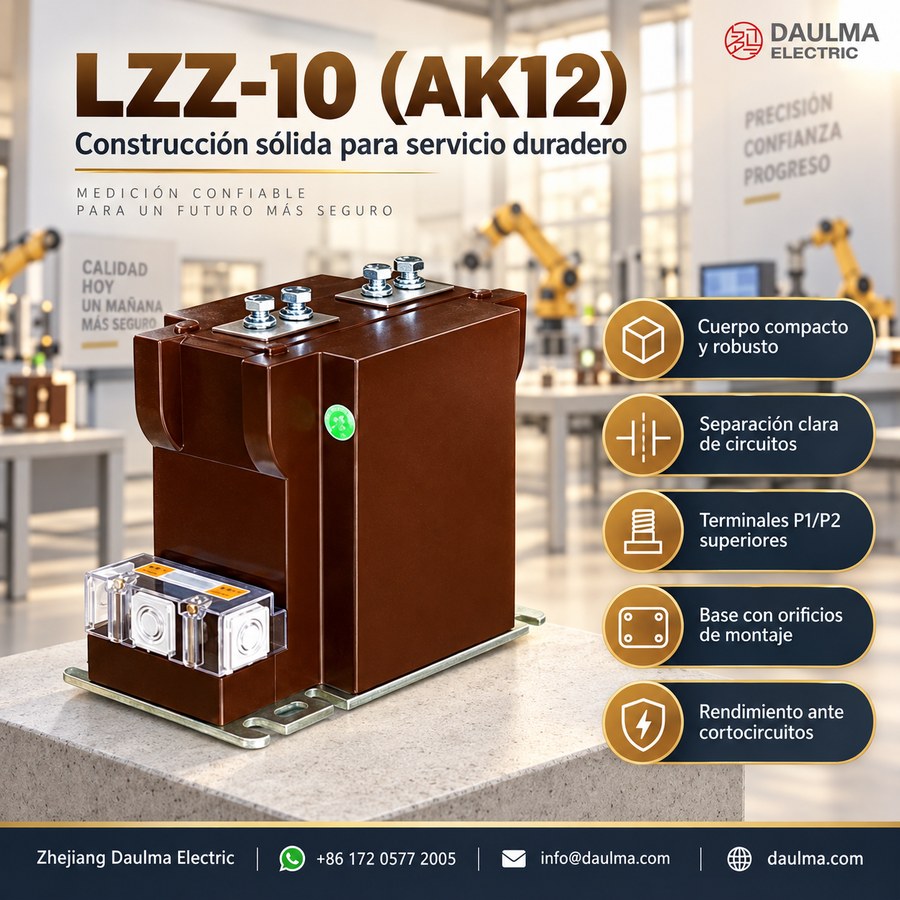

El LZZ-10 (AK12) emplea una estructura tipo poste totalmente encapsulada en resina epoxi. El devanado primario, el devanado secundario y el núcleo magnético están completamente embebidos en el cuerpo sólido de resina epoxi, proporcionando excelente rigidez dieléctrica, resistencia a la humedad y durabilidad mecánica. Los terminales primarios P1 y P2 se fijan mediante tornillos en la parte superior de la unidad, mientras que los terminales secundarios están alojados en una caja de bornes protegida en el lateral inferior, facilitando un cableado claro y seguro tanto para circuitos de medición como de protección. La base incluye orificios de montaje para instalación fija en paneles estándar de celdas metálicas interiores. Esta construcción garantiza un rendimiento estable durante operación continua y condiciones de cortocircuito en entornos de distribución de media tensión.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clase 10 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
Parámetros técnicos
El LZZ-10 (AK12) es un transformador de corriente tipo poste con aislamiento en resina epoxi moldeada, diseñado para sistemas de clase 10 kV. Cumple con las normas IEC y GB. La corriente primaria nominal varía de 50 A a 630 A.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 10P10 | ||||
| 50 | 0,2 0,5 10P10 |
10 | 15 | 10 | 7,5 | 19 |
| 75 | 11,25 | 28 | ||||
| 100 | 15 | 37,5 | ||||
| 150 | 22,5 | 56 | ||||
| 200 | 30 | 75 | ||||
| 300 | 40 | 100 | ||||
| 400 | ||||||
| 500 | ||||||
| 600 | ||||||
| 630 | ||||||
Instalación y cableado
Diagrama de instalación
El transformador de corriente LZZ-10 (AK12) tipo poste con aislamiento en resina epoxi moldeada está diseñado para montaje seguro en el interior de celdas mediante los orificios de fijación de la base mostrados en el diagrama. Antes de la fabricación del gabinete, verifique la separación entre terminales primarios, conexiones a barras colectoras o lengüetas de cable, posición de los orificios de la base, orientación de los terminales secundarios, ubicación del punto de puesta a tierra y la distancia mínima requerida para mantenimiento, comparándolo con el plano dimensional aprobado. Debido a su diseño compacto tipo poste, asegúrese de contar con espacio suficiente en el gabinete y acceso despejado a todos los terminales antes del ensamblaje final.
Selección y preguntas frecuentes
Guía de selección
- Confirme que el sistema interior sea de 10–12 kV, requiera aislamiento 12/42/75 kV y disponga de la disposición compacta de terminales tipo poste AK12.
- Seleccione entre 50 A, 75 A, 100 A, 150 A, 200 A, 300 A, 400 A, 500 A, 600 A o 630 A según estudios de carga y protección.
- Elija 1 A o 5 A e indique la clase 0,2; 0,5 o 10P10 según si el circuito es para facturación o protección.
- Verifique la potencia de salida de referencia: 10 VA para 0,2/10P10 o 15 VA para 0,5, frente a la carga del dispositivo y del cableado.
- Compruebe la resistencia al cortocircuito específica por relación, base de carga cosφ 0,8, interfaz de barras P1/P2, orificios de base, distancias de seguridad, conexión a tierra y servicio a +55 °C.
Preguntas Frecuentes
Q1: ¿Es adecuado este transformador de corriente LZZ-10 para instalaciones en exteriores con alta humedad?
No, está diseñado exclusivamente para celdas de media tensión interiores. El entorno debe estar libre de condensación anormal, polvo y gases corrosivos. Consulte detalles para aplicaciones especiales.
Q2: ¿Qué clase de exactitud se recomienda para mediciones de facturación comercial?
Seleccione la clase 0,2 para aplicaciones de facturación. Garantiza alta precisión en redes de 10 kV con una potencia nominal de 10 VA. La calibración de fábrica está sujeta a confirmación.
Q3: ¿Cuál es la corriente térmica de corta duración para una corriente primaria de 200 A?
Para 200 A primarios, la corriente térmica es de 30 kA y la dinámica de 75 kA. Estos valores aseguran la protección del equipo ante fallos. Verifique los cálculos de su sistema.
Q4: ¿Cumple este transformador de corriente de resina epoxi con normativas internacionales?
El modelo LZZ-10 (AK12) cumple estrictamente con las normas IEC y GB. Proporcionamos los certificados de tipo y ensayos correspondientes. Solicite la documentación técnica actualizada a nuestro equipo.
Q5: ¿Puedo solicitar una relación de transformación personalizada si mi corriente primaria es de 400 A?
Sí, la corriente primaria nominal abarca desde 50 A hasta 630 A. Para relaciones específicas de 400 A, el equipo se configura según sus requerimientos. Contacte con ventas para confirmar plazos.
Q6: ¿En qué tipo de proyectos se utiliza principalmente este transformador tipo poste?
Se utiliza en proyectos de distribución de energía y redes de clase 10 kV. Su aislamiento en resina epoxi moldeada es ideal para celdas de media tensión interiores. Consulte nuestro catálogo para más aplicaciones.
Q7: ¿Soporta este equipo sistemas eléctricos que operan a una frecuencia de 60 Hz?
La frecuencia nominal de diseño es de 50 Hz. Para sistemas de 60 Hz, los parámetros térmicos y de exactitud deben ser recalculados. Contacte con ingeniería para evaluar la viabilidad técnica.
