نظرة عامة

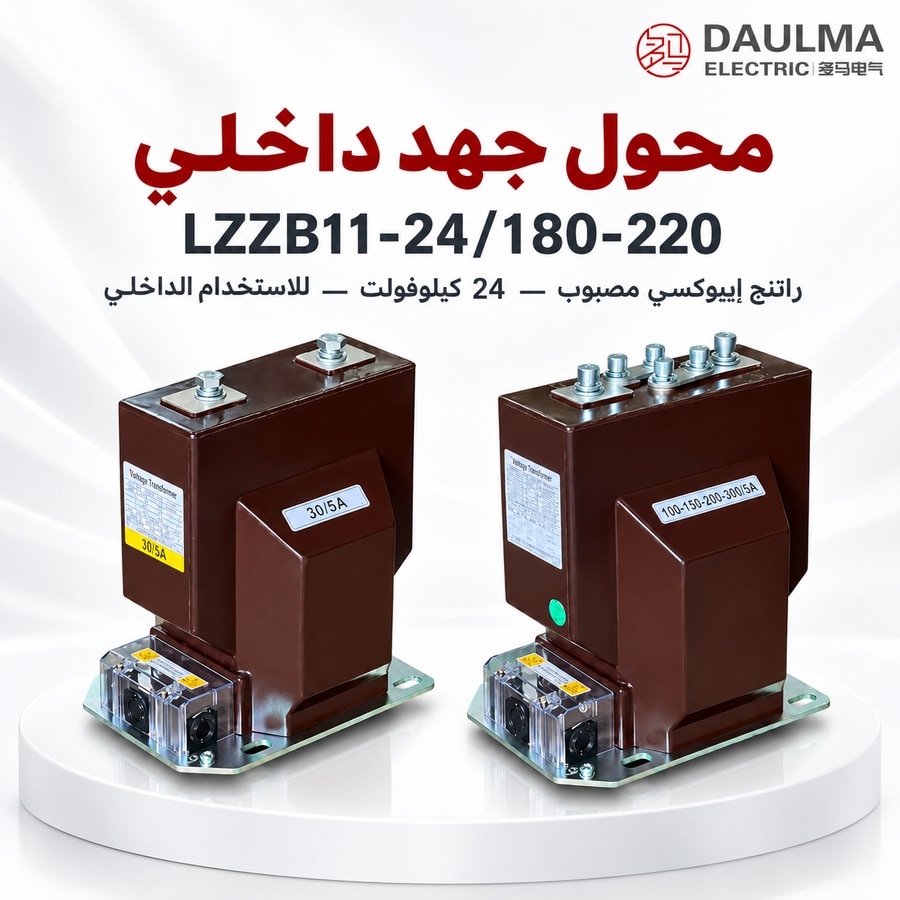

يُعد محول الجهد LZZB11-24/180-220 محولاً أحادي الطور داخلياً من نوع راتنج الإيبوكسي المصبوب، ومصممًا لأنظمة توزيع الجهد المتوسط 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يتميز ببنية جافة مغلقة بالكامل مع عزل من راتنج الإيبوكسي، مما يوفر أداءً عازلاً مستقرًا ومقاومة فعالة للرطوبة في البيئات الداخلية.
يوفر هذا المحول إشارات جهد ثانوية دقيقة لأغراض القياس المرجعي وتطبيقات مرحلات الحماية عند ترددي 50 هرتز أو 60 هرتز. وهو متوافق مع المعيارين GB 20840.3-2013 وIEC 61869-3:2011، مما يجعله مناسبًا لمحطات التحويل الكهربائية، وغرف التوزيع الصناعية، وأجهزة التوزيع المدمجة ذات الجهد المتوسط التي تتطلب استشعار جهد موثوق وتمييزًا واضحًا للأطراف.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 20kV / 22kV / 24kV |
| مستوى العزل المقنن | 24/65/125kV |
| التردد | 50Hz / 60Hz |
| الطور | أحادي الطور |
| وسط العزل | راتنج إيبوكسي مصبوب |
| التطبيق | قياس الجهد، القياس، الحماية |
| بيئة التركيب | داخلي |
| المعايير | GB 20840.3-2013, IEC 61869-3:2011 |

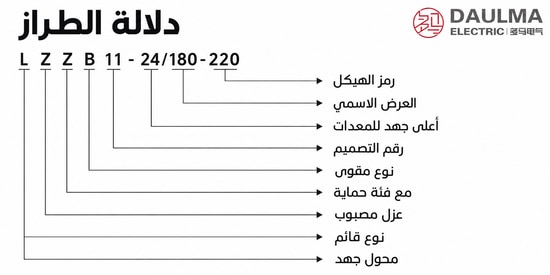

ترميز الموديل
- L: محول تيار (ترميز تقليدي محفوظ في سلسلة الموديل)
- Z: عزل من راتنج الإيبوكسي المصبوب
- Z: نوع داخلي
- B: يحتوي على لف حماية (سياق تاريخي؛ هذا الجهاز هو محول جهد VT)
- 11: رقم تسلسل التصميم
- 24: فئة الجهد المقنن (نظام 24 كيلوفولت)
- 180-220: رمز هيكل يشير إلى خيارات تخطيط التركيب (النسخة القياسية ونسخة 2×600A)
البناء
يستخدم محول الجهد LZZB11-24/180-220 بنية متجانسة من راتنج الإيبوكسي المصبوب، حيث يتم دمج اللفات الأولية والثانوية في جسم عازل صلب وخالٍ من الفراغات. ويُلغي هذا البناء الجاف الحاجة إلى الزيت أو الغاز، مما يضمن تشغيلًا خاليًا من الصيانة وسلامة محسّنة ضد الحريق في أجهزة التوزيع الداخلية. ويتميز مادة الراتنج المصبوب بمقاومة ممتازة للتتبع الكهربائي، وقوة ميكانيكية عالية، واستقرار طويل الأمد تحت دورات التغير الحراري. وتُدمج الأطراف الأولية في الراتنج مع مسافات زحف محددة، بينما تتميز الأطراف الثانوية بعلامات واضحة P1/P2 وS لتوصيلات حساسة للقطبية. ويتضمن الغلاف شفّات تركيب متوافقة مع تكوينات اللوحات الداخلية القياسية، ويدعم كلًا من التخطيط القياسي ونسخة 2×600A كما هو موضح في مخطط التركيب.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: أجهزة التوزيع الداخلية ذات الجهد المتوسط
- التردد المقنن: 50Hz / 60Hz
- درجة حرارة المحيط: -5°C إلى +40°C
- بيئة التركيب: يجب أن تكون خالية من التلوث الشديد، والغبار الموصل، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والتكثف الشديد.
- الارتفاع، الرطوبة، متطلبات الزلازل والظروف البيئية الخاصة: يجب تأكيدها وفقًا لمواصفات المشروع.
المواصفات الفنية
محول الجهد LZZB11-24/180-220 هو محول جهد داخلي من راتنج الإيبوكسي المصبوب مصمم لأنظمة 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يتميز بهيكل مغلق بالكامل من راتنج الإيبوكسي المصبوب، ويعمل ضمن نطاق درجات حرارة محيطة من -5°C إلى +40°C، وهو متوافق مع المعيارين GB 20840.3-2013 وIEC 61869-3:2011. تخضع معايير الارتفاع والعوامل البيئية الأخرى لتأكيد خاص حسب المشروع.
| التيار الأولي المقنن (A) |
درجات الدقة المجمعة |
القدرة الخارجة المقننة (VA) |
تيار التحمّل الحراري المقنن قصير المدى (kA/1s) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|
| 20–40 | 0.2S 0.5 |
10 15 |
80 I1n | 2.5 Ith |
| 50–100 | ||||
| 150–250 | ||||
| 300–600 | ||||
|
10–20 15–30 20–40 30–60 40–80 100–200 150–300 200–400 300–600 |
0.2S 0.5 |
10 15 |
80 I1n | 2.5 Ith |
|
100–150–200–300 150–200–300–400 200–300–400–600 |
0.2S 0.5 |
10 15 |
80 I1n | 2.5 Ith |
ملاحظة:
1. القدرة الخارجة المقننة ودرجة الدقة المرتبطة بها بديل واحد فقط.
2. إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
التركيب والتوصيلات

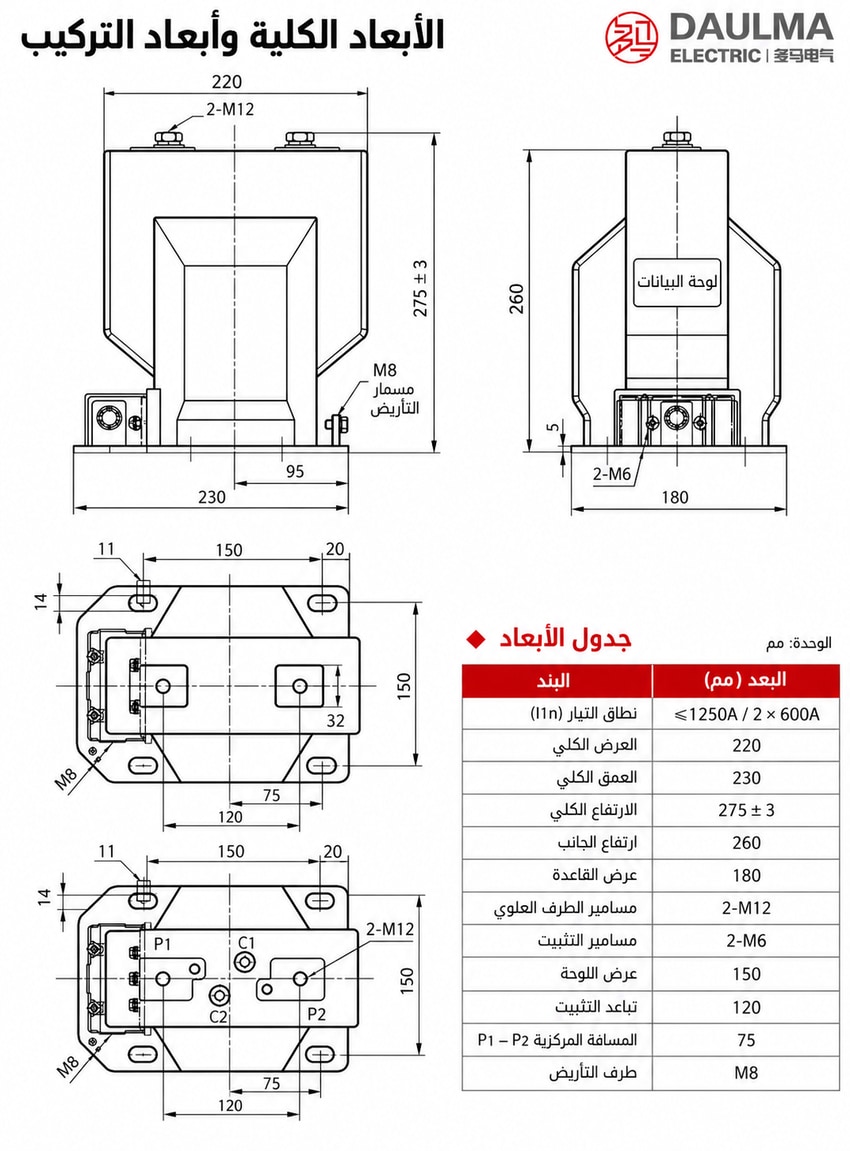

الأبعاد الكلية وأبعاد التركيب
يتم تركيب محول الجهد LZZB11-24/180-220 باستخدام هيكل تثبيت قاعدي بأربع ثقوب. يجب تأكيد مواضع الثقوب النهائية وفقًا للمخطط المعتمد. تأكد من وجود مسافة كافية لتباعد الأطراف العلوية (مرجع 220 مم)، وإمكانية الوصول للصيانة، والمحاذاة مع قضبان التوزيع في جهاز التوزيع. بالنسبة لتكوينات 2×600A، تحقق من تخطيط الأطراف الأولية بشكل منفصل نظرًا لاختلافه عن الترتيب القياسي.

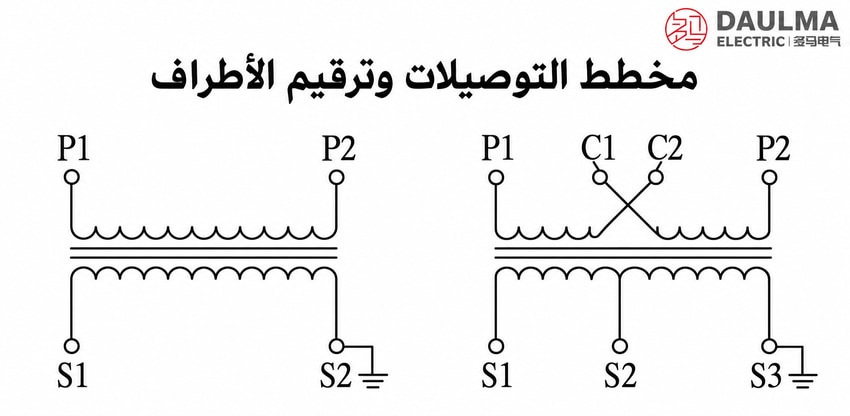

مخطط التوصيلات وترقيم الأطراف
يجب أن يتبع التوصيل الثانوي مخطط التوصيل الخاص بالمشروع ولوائح السلامة الكهربائية المحلية. تتوافق علامات الأطراف مع نسبة التحويل ودرجة الدقة والحمل المحددين للتطبيق. تأكد من ترتيب الأطراف الصحيح سواء للتكوين القياسي أو ذي النقاط المتعددة قبل التوصيل. ولا يجوز أبدًا تقصير الدائرة الثانوية أثناء التشغيل الطبيعي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر وفقًا لجهد النظام: مناسب لتطبيقات أجهزة التوزيع الداخلية بجهد 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت.
- تحقق من الامتثال للمعيارين IEC 61869-3:2011 وGB 20840.3-2013 الخاصين بمحولات الجهد.
- اختر تكوين التوصيل الصحيح (P1/P2-S1/S2 القياسي أو C1/C2-S1/S2/S3 متعدد المخارج) بما يتوافق مع مخطط مشروعك ولوحة الاسم.
- تأكد من التوافق الميكانيكي بما في ذلك رمز الهيكل، المسافة بين الأطراف، ثقوب التثبيت الأساسية، وإمكانية الوصول للصيانة داخل الخزانة.
- حدد المعلمات الكهربائية المطلوبة: نسبة التحويل، الحمل المقنن، درجة الدقة، وموقع نقطة التأريض.
- حدد تفضيل التخطيط—قياسي أو 2×600A—وقدّم متطلبات الشهادات أو تقارير الفحص عند الطلب.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZB11 في بيئات صناعية ملوثة؟
لا يُنصح بذلك للبيئات شديدة التلوث. يجب أن تكون بيئة التركيب خالية من الغبار الموصل والغازات المسببة للتآكل. يرجى تأكيد متطلبات العزل مع المصنع حسب ظروف المشروع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لقياسات الفوترة. تضمن هذه الفئة دقة عالية ضمن نطاق التيار المقنن وفقاً للمعيار IEC 61869-3. تواصل معنا لتأكيد معايرة المصنع.
Q3: ما هو تحمل التيار الحراري القصير لهذا المحول؟
يتحمل المحول تياراً حرارياً مقنناً قدره 80 ضعف التيار الأولي لمدة ثانية واحدة. ينطبق هذا على التيارات الأولية من 20 إلى 100 أمبير. يجب التحقق من ملاءمته لنظام الحماية الخاص بك.
Q4: هل يتوافق المحول مع معايير IEC الدولية؟
نعم، المحول متوافق تماماً مع المعيار IEC 61869-3:2011 والمعيار المحلي GB 20840.3-2013. يتم تصنيعه بهيكل مغلق من راتنج الإيبوكسي. اطلب شهادات المطابقة عند تقديم طلب الشراء.
Q5: كيف يتم التحقق من ارتفاع التشغيل والرطوبة؟
تخضع متطلبات الارتفاع والرطوبة والظروف البيئية الخاصة لتأكيد خاص حسب المشروع. لا توجد قيم افتراضية موحدة لهذه العوامل. يرجى إرسال مواصفات موقع التركيب للمراجعة الفنية.
Q6: ما هي تطبيقات محول التيار LZZB11-24 الرئيسيّة؟
يُستخدم المحول حصرياً في أجهزة التوزيع الداخلية ذات الجهد المتوسط. هو مصمم لشبكات 20 و22 و24 كيلوفولت بتردد 50/60 هرتز. راجع كتالوج المنتجات لمزيد من التفاصيل التقنية.
