Обзор
Трансформатор напряжения LZZB11-24/180-220 — это однофазное устройство внутренней установки с литой эпоксидной изоляцией, предназначенное для систем среднего напряжения 20 кВ, 22 кВ и 24 кВ. Конструкция полностью герметичная, сухого типа, с изоляцией из эпоксидной смолы, обеспечивающая стабильные диэлектрические характеристики и устойчивость к влаге во внутренних помещениях.
Данный трансформатор напряжения обеспечивает точные вторичные сигналы напряжения для целей учёта и работы релейной защиты при частоте 50 Гц или 60 Гц. Он соответствует стандартам ГОСТ 20840.3-2013 и IEC 61869-3:2011, что делает его пригодным для применения на подстанциях энергосистем, в промышленных распределительных помещениях и компактных КРУ среднего напряжения, где требуются надёжное измерение напряжения и чёткая маркировка выводов.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 20 кВ / 22 кВ / 24 кВ |
| Номинальный уровень изоляции | 24/65/125 кВ |
| Частота | 50 Гц / 60 Гц |
| Фазность | Однофазный |
| Изоляционная среда | Литая эпоксидная смола |
| Назначение | Измерение напряжения, учёт, защита |
| Условия установки | Внутренние помещения |
| Стандарты | ГОСТ 20840.3-2013, IEC 61869-3:2011 |

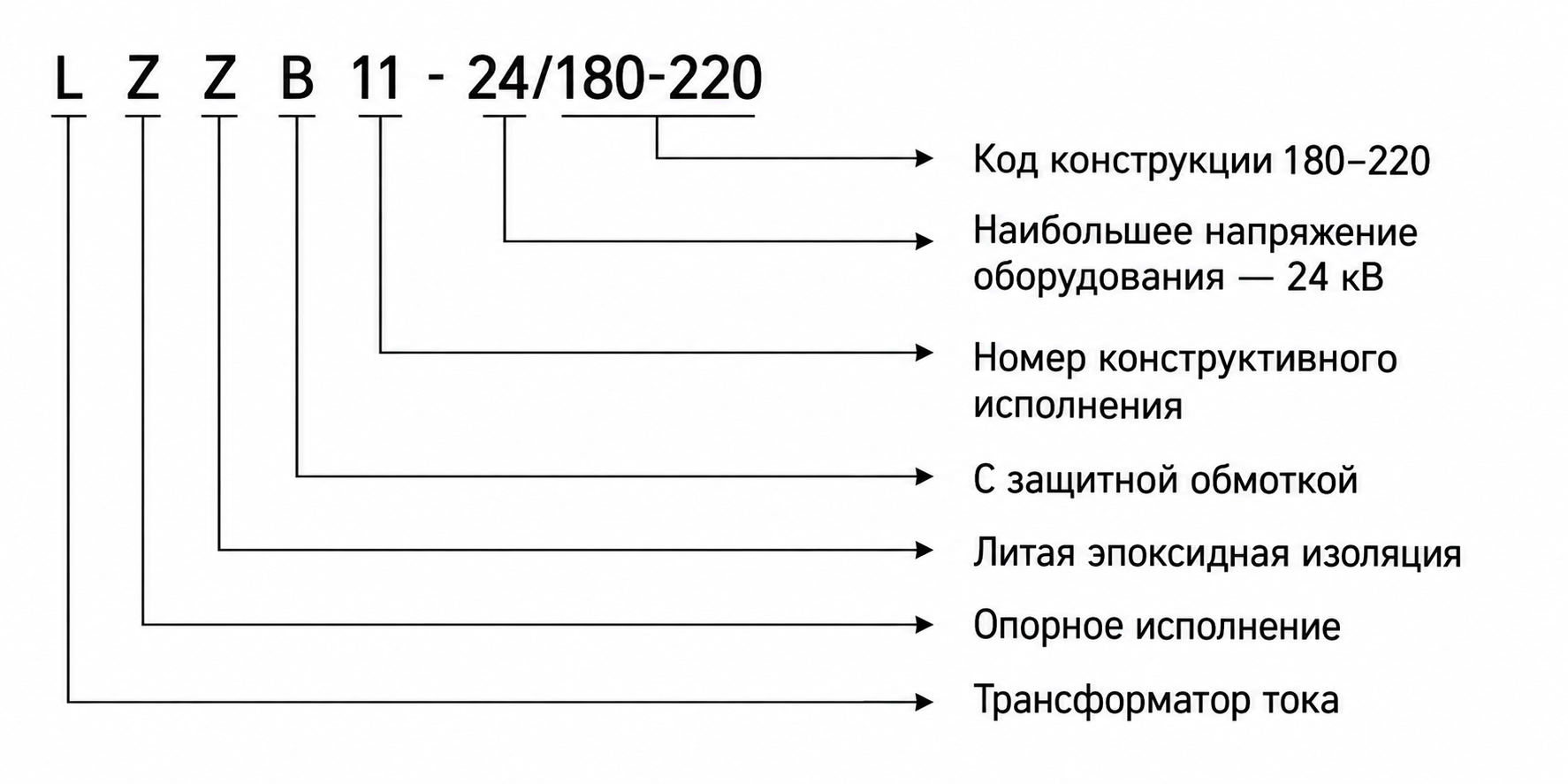

Расшифровка обозначения модели
- L: Трансформатор тока (устаревшее обозначение, сохранённое в серии моделей)
- Z: Изоляция из литой эпоксидной смолы
- Z: Исполнение для внутренней установки
- B: Наличие защитной обмотки (исторический контекст; данное устройство — трансформатор напряжения)
- 11: Порядковый номер конструктивного исполнения
- 24: Номинальный класс напряжения (система 24 кВ)
- 180-220: Код конструкции, указывающий варианты монтажного расположения (стандартное и исполнение 2×600 А)
Конструкция

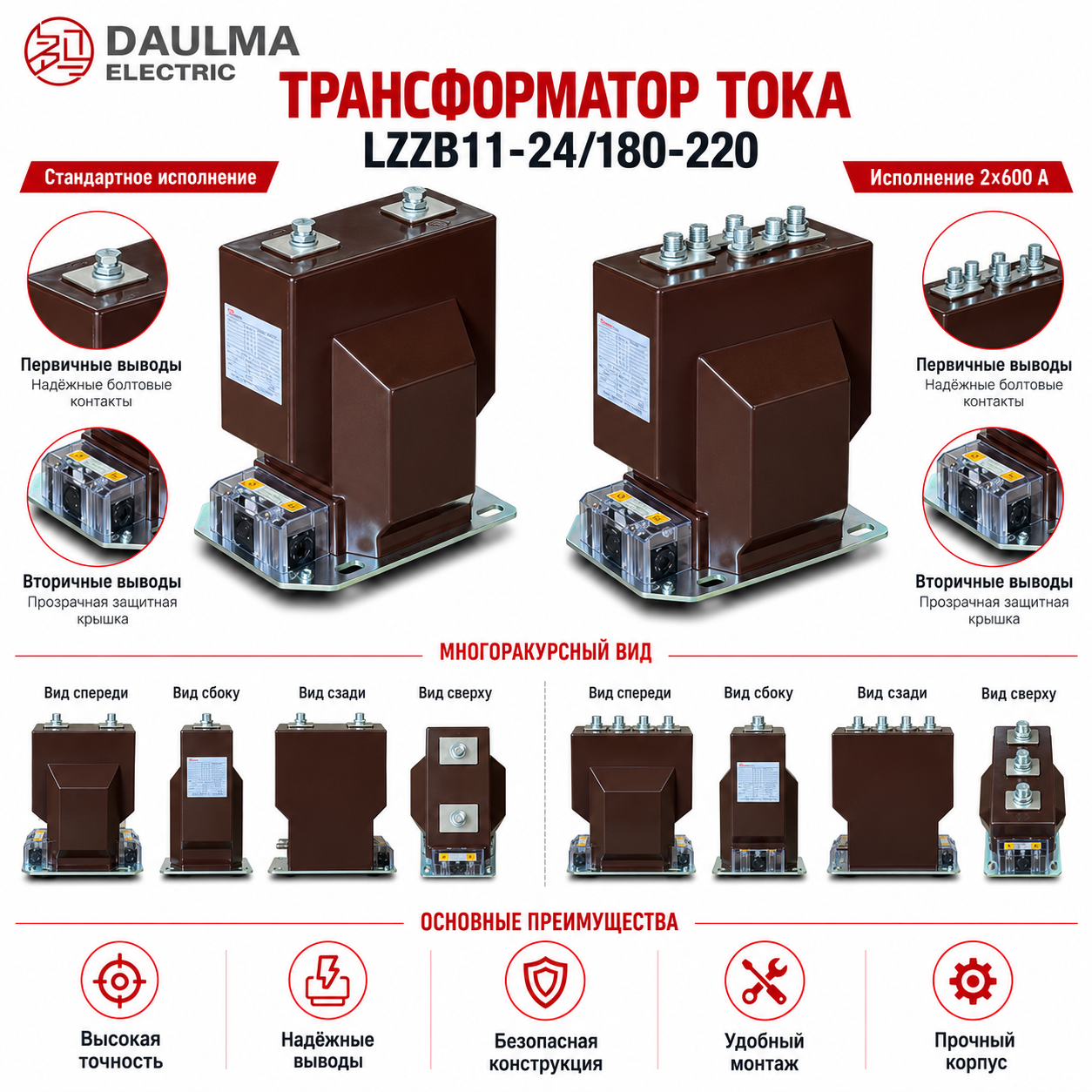

Трансформатор напряжения LZZB11-24/180-220 выполнен в виде монолитной конструкции из литой эпоксидной смолы, в которой первичная и вторичная обмотки полностью интегрированы в единое безвоздушное изоляционное тело. Такая сухая конструкция исключает применение масла или газа, обеспечивая безобслуживаемую эксплуатацию и повышенную пожаробезопасность в КРУ внутренней установки. Эпоксидный материал обладает отличной стойкостью к трекингу, высокой механической прочностью и долговременной стабильностью при термических циклах. Первичные выводы залиты в смолу с заданными путями утечки, а вторичные выводы имеют чёткую маркировку P1/P2 и S для полярностно-чувствительных соединений. Корпус оснащён монтажными фланцами, совместимыми со стандартными панелями КРУ внутренней установки, и поддерживает как стандартное, так и исполнение 2×600 А, как показано на монтажной схеме.
Технические параметры
Условия эксплуатации
- Место установки: КРУ среднего напряжения внутренней установки
- Номинальная частота: 50 Гц / 60 Гц
- Температура окружающей среды: от –5 °C до +40 °C
- Условия окружающей среды: должны отсутствовать сильное загрязнение, токопроводящая пыль, коррозионно-активные газы, взрывоопасные среды и интенсивная конденсация влаги.
- Высота над уровнем моря, влажность, сейсмические требования и особые условия окружающей среды: должны быть согласованы в соответствии с техническим заданием проекта.
Технические параметры
Трансформатор напряжения LZZB11-24/180-220 — это устройство внутренней установки с литой эпоксидной изоляцией, предназначенное для систем 20 кВ, 22 кВ и 24 кВ. Он имеет полностью герметичный корпус из литой эпоксидной смолы, работает при температуре окружающей среды от –5 °C до +40 °C и соответствует стандартам ГОСТ 20840.3-2013 и IEC 61869-3:2011. Высота над уровнем моря и другие эксплуатационные параметры подлежат уточнению в рамках конкретного проекта.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (В·А) |
Номинальный тепловой ток короткого замыкания (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 20–40 | 0,2S 0,5 |
10 15 |
80 I1n | 2,5 Ith |
| 50–100 | ||||
| 150–250 | ||||
| 300–600 | ||||
|
10–20 15–30 20–40 30–60 40–80 100–200 150–300 200–400 300–600 |
0,2S 0,5 |
10 15 |
80 I1n | 2,5 Ith |
|
100–150–200–300 150–200–300–400 200–300–400–600 |
0,2S 0,5 |
10 15 |
80 I1n | 2,5 Ith |
Примечание:
1. Номинальная мощность и соответствующий ей класс точности выбираются только в одном варианте.
2. Если требования заказчика выходят за рамки указанных значений, они могут быть согласованы дополнительно между изготовителем и покупателем.
Установка и подключение

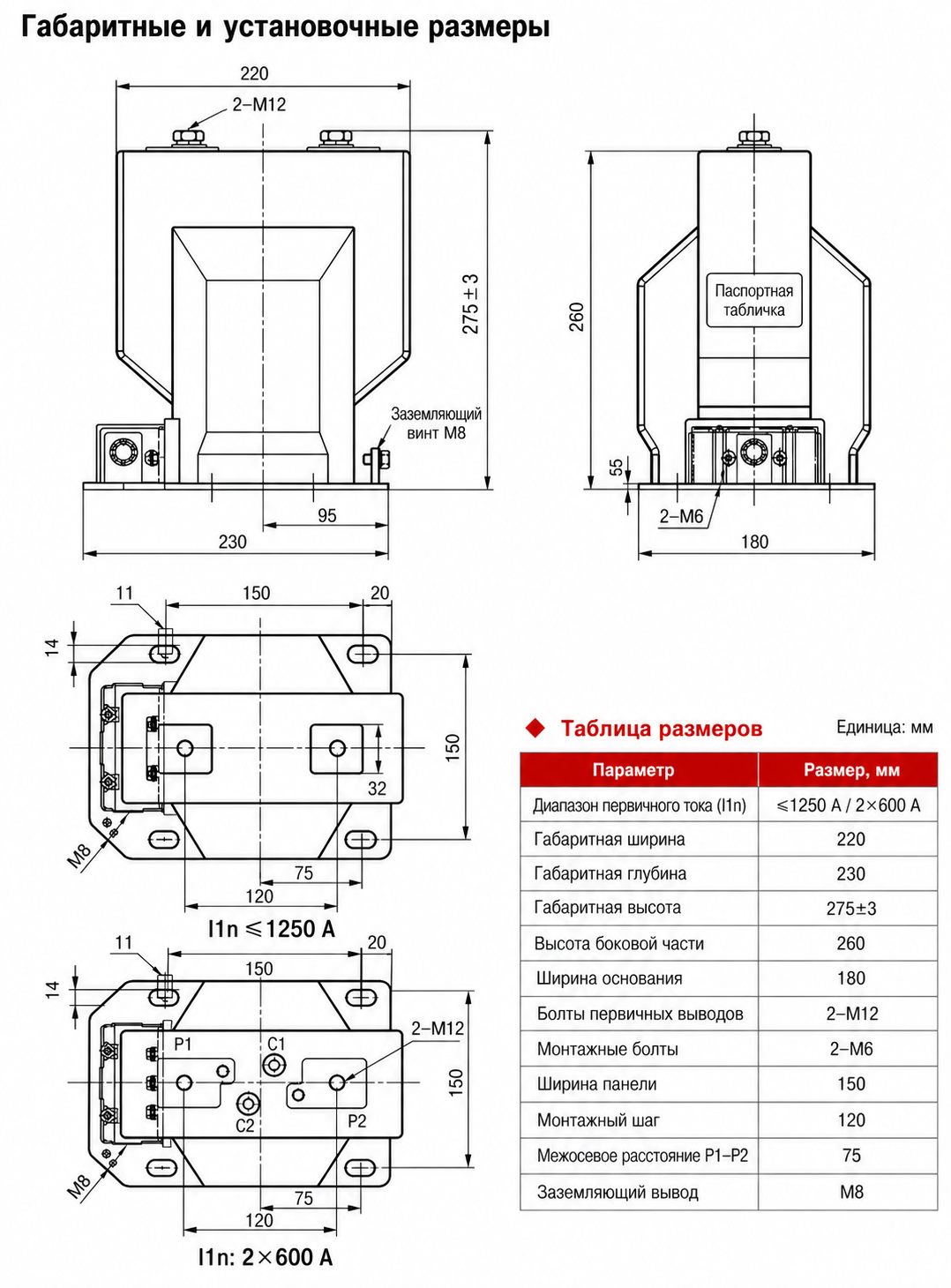

Монтажная схема
Трансформатор напряжения LZZB11-24/180-220 устанавливается на четырёх отверстиях основания. Окончательное расположение отверстий должно быть согласовано с утверждённым чертежом. Обеспечьте достаточный зазор для расстояния между верхними выводами (эталон 220 мм), доступа для обслуживания и соосности с шинами КРУ. Для исполнений 2×600 А отдельно проверьте схему расположения первичных выводов, так как она отличается от стандартной.

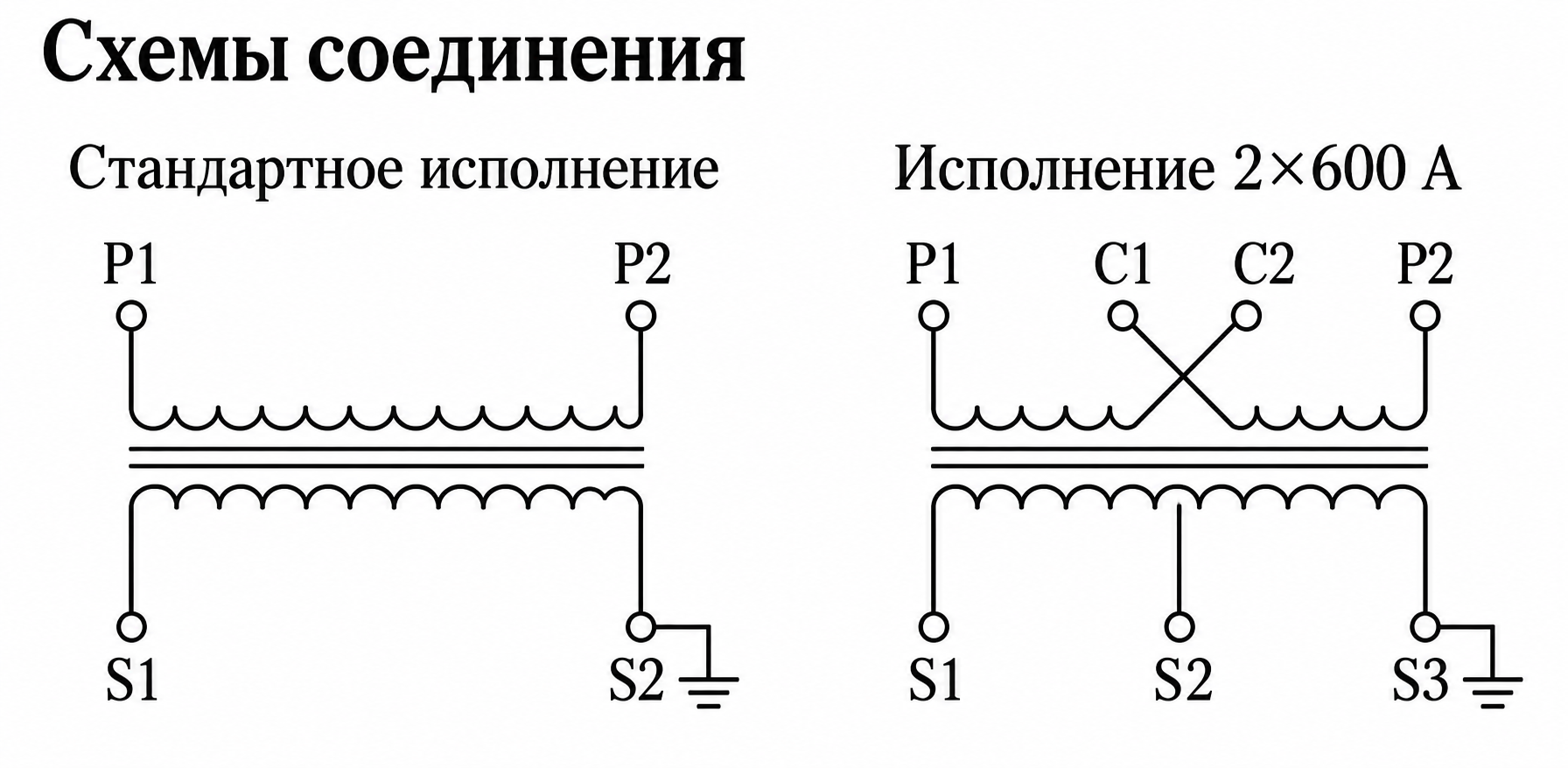

Схема подключения
Подключение вторичных цепей должно выполняться в строгом соответствии с проектной схемой и требованиями местных норм электробезопасности. Маркировка выводов соответствует указанному коэффициенту трансформации, классу точности и номинальной нагрузке для конкретного применения. Перед подключением убедитесь в правильности схемы — стандартной или с отводами. Вторичная обмотка ни в коем случае не должна быть замкнута накоротко в режиме нормальной эксплуатации.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте модель в зависимости от напряжения сети: подходит для КРУ внутренней установки на 20 кВ, 22 кВ и 24 кВ.
- Убедитесь в соответствии стандартам IEC 61869-3:2011 и ГОСТ 20840.3-2013 для трансформаторов напряжения.
- Выберите правильную схему подключения (стандартную P1/P2–S1/S2 или многоотводную C1/C2–S1/S2/S3), соответствующую проектной документации и шильдику.
- Подтвердите механическую совместимость: код конструкции, расстояние между выводами, отверстия для крепления основания и доступ для обслуживания в шкафу.
- Укажите необходимые электрические параметры: коэффициент трансформации, номинальную нагрузку, класс точности и расположение точки заземления.
- Уточните предпочтительное исполнение — стандартное или 2×600 А — и укажите требования к сертификатам или протоколам испытаний при оформлении заказа.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен трансформатор напряжения LZZB11-24/180-220?
Это трансформатор напряжения на 24 кВ для внутренней установки с литой эпоксидной изоляцией, предназначенный для измерения напряжения, учёта и подачи сигнала на устройства релейной защиты в КРУ среднего напряжения.
Вопрос 2: В каких сетях может применяться данный трансформатор?
Устройство совместимо с системами КРУ внутренней установки на 20 кВ, 22 кВ и 24 кВ и имеет номинальный уровень изоляции 24/65/125 кВ.
Вопрос 3: Каким стандартам соответствует LZZB11-24/180-220?
Изделие соответствует ГОСТ 20840.3-2013 и IEC 61869-3:2011 — международным стандартам, регламентирующим трансформаторы напряжения.
Вопрос 4: Чем отличаются две схемы подключения?
Стандартная схема использует выводы P1/P2 и S1/S2, а альтернативная — C1/C2 и S1/S2/S3 для отводных или многоотводных конфигураций. Всегда сверяйте выбранную схему с маркировкой на шильдике и утверждённой проектной документацией.
Вопрос 5: Что необходимо подтвердить до начала производства КРУ?
Перед производством убедитесь в правильности кода конструкции, расстояния между выводами, отверстий для крепления основания, типа исполнения (стандартное или 2×600 А), схемы подключения, точки заземления и доступа для обслуживания в шкафу.
Вопрос 6: Какие данные нужны при оформлении заказа?
Укажите модель, класс напряжения, коэффициент трансформации, номинальную нагрузку, класс точности, схему подключения, тип исполнения, применимый стандарт, маркировку выводов и необходимость предоставления протоколов испытаний или сертификатов.
Часто задаваемые вопросы
Q1: Каким международным стандартам соответствует трансформатор?
Устройство соответствует ГОСТ 20840.3-2013 и IEC 61869-3:2011. Документация предоставляется по запросу для международных поставок. Обратитесь в отдел продаж для получения копий сертификатов.
Q2: Можно ли использовать устройство в сетях 60 Гц?
Да, номинальная частота составляет 50 Гц или 60 Гц. Оборудование сохраняет заявленные характеристики в обоих диапазонах. Укажите требуемую частоту сети при оформлении заказа.
Q3: Для какого типа оборудования предназначен трансформатор?
Изделие применяется в комплектах распределительных устройств (КРУ) среднего напряжения внутренней установки. Корпус выполнен из литой эпоксидной смолы. Укажите тип КРУ при формировании заявки.
Q4: Когда требуется индивидуальное согласование высоты над уровнем моря?
Согласование необходимо, если условия отличаются от стандартных. Высота над уровнем моря, влажность и сейсмические требования уточняются в рамках технического задания проекта. Свяжитесь с нами для адаптации спецификации.
Q5: Как подобрать класс точности и мощность для проекта?
Комбинации классов точности и номинальная мощность подбираются индивидуально. Параметры зависят от конкретных условий эксплуатации и подлежат согласованию. Запросите опросный лист у инженеров для точного расчета.
Q6: Почему запрещена установка в среде с конденсатом?
Интенсивная конденсация влаги снижает диэлектрические свойства изоляции. Эксплуатация допускается только при отсутствии конденсата, токопроводящей пыли и коррозионно-активных газов. Уточняйте требования к микроклимату помещения.
Q7: Подходят ли эти трансформаторы для систем 20 кВ?
Да, трансформатор LZZB11-24/180-220 предназначен для систем 20, 22 и 24 кВ. Он имеет полностью герметичный эпоксидный корпус. Согласуйте номинальное напряжение системы с техническим заданием.
