Descripción general

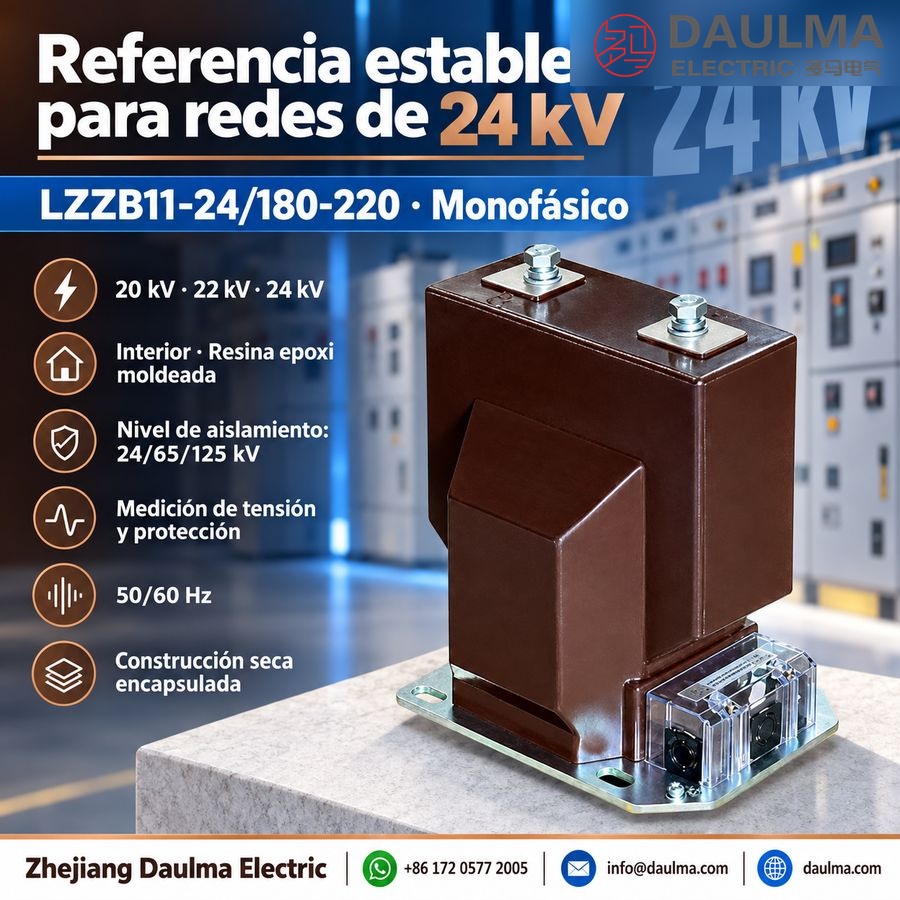

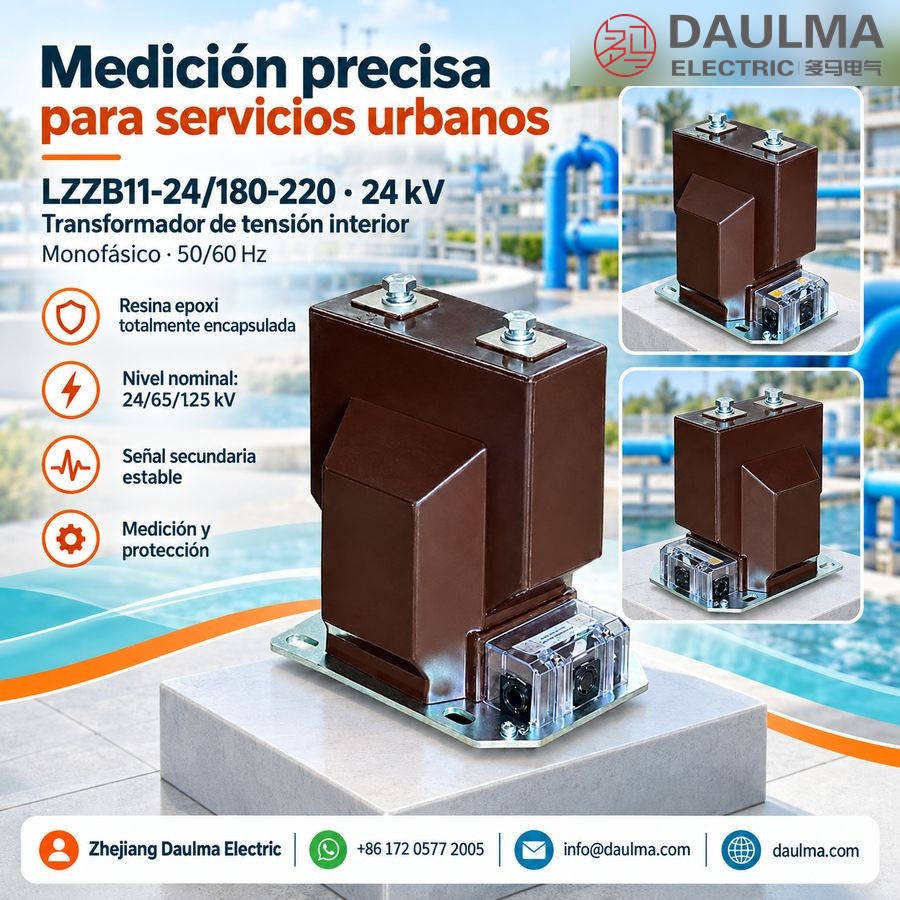

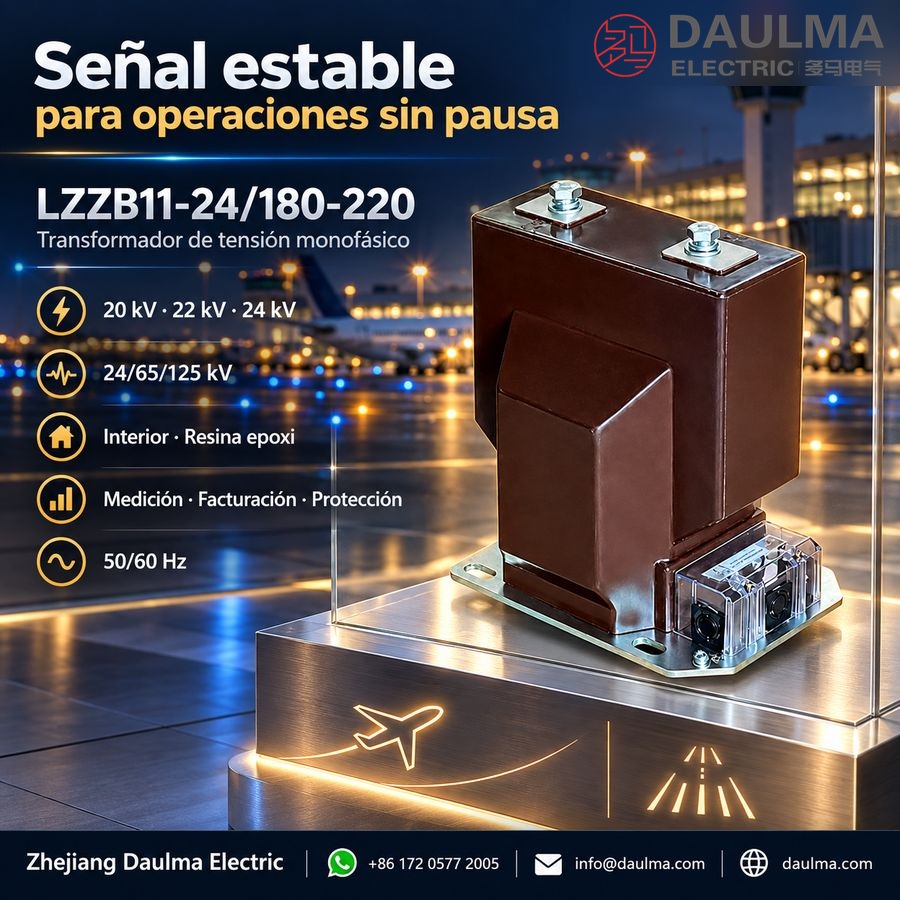

El LZZB11-24/180-220 es un transformador de tensión monofásico para interiores, con aislamiento en resina epoxi moldeada, diseñado para sistemas de celdas de media tensión de 20 kV, 22 kV y 24 kV. Cuenta con una construcción seca totalmente encapsulada y aislamiento en resina epoxi, lo que garantiza un rendimiento dieléctrico estable y resistencia a la humedad en entornos interiores.
Este transformador de tensión proporciona señales secundarias precisas para aplicaciones de medición y protección mediante relés a 50 Hz o 60 Hz. Cumple con las normas GB 20840.3-2013 e IEC 61869-3:2011, siendo adecuado para subestaciones eléctricas, salas de distribución industriales y celdas compactas de media tensión que requieren detección fiable de tensión e identificación clara de terminales.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 20 kV / 22 kV / 24 kV |
| Nivel nominal de aislamiento | 24/65/125 kV |
| Frecuencia | 50 Hz / 60 Hz |
| Fase | Monofásico |
| Medio aislante | Resina epoxi moldeada |
| Aplicación | Medición de tensión, facturación, protección |
| Ambiente de instalación | Interior |
| Normas | GB 20840.3-2013, IEC 61869-3:2011 |
Designación del modelo
- L: Transformador de corriente (designación heredada conservada en la serie del modelo)
- Z: Aislamiento en resina epoxi moldeada
- Z: Tipo para interior
- B: Con devanado de protección (contexto histórico; esta unidad es un transformador de tensión)
- 11: Número de secuencia del diseño
- 24: Clase de tensión nominal (sistema de 24 kV)
- 180-220: Código estructural que indica opciones de disposición de instalación (variantes estándar y 2×600 A)
Construcción
El LZZB11-24/180-220 emplea una estructura monolítica de resina epoxi moldeada, integrando los devanados primario y secundario en un cuerpo aislante sólido y libre de vacíos. Esta construcción tipo seco elimina el uso de aceite o gas, garantizando operación libre de mantenimiento y mayor seguridad contra incendios en celdas interiores. El material de resina moldeada ofrece excelente resistencia al tracking, alta resistencia mecánica y estabilidad a largo plazo bajo ciclos térmicos. Los terminales primarios están embebidos en la resina con distancias de fuga definidas, mientras que los terminales secundarios presentan marcas claras P1/P2 y S para conexiones sensibles a polaridad. La carcasa incluye bridas de montaje compatibles con configuraciones estándar de paneles interiores, admitiendo tanto la disposición estándar como la variante 2×600 A, según se muestra en el diagrama de instalación.
Parámetros técnicos
Condiciones de servicio
- Lugar de instalación: celdas de media tensión interiores
- Frecuencia nominal: 50 Hz / 60 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Ambiente de instalación: debe estar libre de contaminación severa, polvo conductor, gases corrosivos, atmósferas explosivas y condensación intensa.
- Altitud, humedad, requisitos sísmicos y condiciones ambientales especiales: deben confirmarse según especificación del proyecto.
Parámetros técnicos
El LZZB11-24/180-220 es un transformador de tensión epoxi para interiores diseñado para sistemas de 20 kV, 22 kV y 24 kV. Cuenta con un cuerpo totalmente encapsulado en resina epoxi moldeada, opera en un rango de temperatura ambiente de -5 °C a +40 °C y cumple con las normas GB 20840.3-2013 e IEC 61869-3:2011. La altitud y otros parámetros ambientales están sujetos a confirmación específica del proyecto.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Salida nominal (VA) |
Corriente térmica corta nominal (kA/1 s) |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 20–40 | 0.2S 0.5 |
10 15 |
80 I1n | 2.5 Ith |
| 50–100 | ||||
| 150–250 | ||||
| 300–600 | ||||
|
10–20 15–30 20–40 30–60 40–80 100–200 150–300 200–400 300–600 |
0.2S 0.5 |
10 15 |
80 I1n | 2.5 Ith |
|
100–150–200–300 150–200–300–400 200–300–400–600 |
0.2S 0.5 |
10 15 |
80 I1n | 2.5 Ith |
Nota:
1. La salida nominal y su clase de exactitud correspondiente admiten solo una alternativa.
2. Si los datos del usuario exceden los rangos mencionados, podrán ser objeto de acuerdo entre fabricante y comprador.
Instalación y cableado
Diagrama de instalación
El transformador de tensión LZZB11-24/180-220 se instala mediante una estructura de fijación en la base con cuatro orificios. Las posiciones finales de los orificios deben confirmarse según el plano aprobado. Asegúrese de disponer de holgura suficiente para la separación entre terminales superiores (referencia 220 mm), acceso para mantenimiento y alineación con las barras colectoras de la celda. Para configuraciones 2×600 A, verifique por separado la disposición de los terminales primarios, ya que difiere de la disposición estándar.
Diagrama de cableado
El cableado secundario debe seguir el diagrama específico del proyecto y las normativas locales de seguridad eléctrica. Las marcas en los terminales corresponden a la relación de transformación, clase de exactitud y carga nominal designadas para la aplicación. Confirme la disposición correcta de los terminales, ya sea para configuraciones estándar o derivadas, antes de realizar la conexión. El lado secundario nunca debe cortocircuitarse durante la operación normal.
Selección y preguntas frecuentes
Guía de selección
- Seleccione según la tensión del sistema: adecuado para aplicaciones en celdas interiores de 20 kV, 22 kV y 24 kV.
- Verifique el cumplimiento con las normas IEC 61869-3:2011 y GB 20840.3-2013 para transformadores de tensión.
- Elija la configuración de cableado correcta (P1/P2-S1/S2 estándar o C1/C2-S1/S2/S3 de múltiples salidas) según su diagrama de proyecto y placa de características.
- Confirme la compatibilidad mecánica, incluyendo código estructural, separación entre terminales, orificios de fijación en la base y acceso para mantenimiento en gabinete.
- Especifique los parámetros eléctricos requeridos: relación de transformación, carga nominal, clase de exactitud y ubicación del punto de puesta a tierra.
- Indique la preferencia de disposición —estándar o 2×600 A— y proporcione los requisitos de certificados o informes de ensayo al realizar el pedido.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador en exteriores?
No, es exclusivamente para celdas de media tensión en interiores. El ambiente debe estar libre de contaminación severa, polvo conductor y condensación. Contacte al fabricante para evaluar alternativas de instalación exterior.
Q2: ¿Cuáles son las clases de exactitud disponibles?
Ofrece combinaciones de clases 0.2S y 0.5 con salidas nominales de 10 y 15 VA. La clase 0.2S es óptima para medición de precisión. Confirme la combinación exacta según los requerimientos de su proyecto.
Q3: ¿Cómo se determina la corriente térmica corta?
Los valores de corriente térmica y dinámica nominal dependen de la configuración específica solicitada. Estos parámetros se definen según la tabla técnica para corrientes primarias de 20 a 40 A. Solicite la ficha técnica completa para validar los valores.
Q4: ¿Qué normas internacionales cumple este transformador epoxi?
Cumple con las normas GB 20840.3-2013 e IEC 61869-3:2011. Garantiza el rendimiento técnico para sistemas de 20 kV, 22 kV y 24 kV. Contacte a nuestro equipo para obtener los certificados de calibración de fábrica.
Q5: ¿Son adaptables a condiciones de gran altitud?
Sí, pero los requisitos de altitud, humedad y condiciones sísmicas deben confirmarse según la especificación del proyecto. No se asumen condiciones estándar sin validación técnica previa. Envíe los detalles de su sitio para una evaluación personalizada.
Q6: ¿Cuándo se requiere confirmación de parámetros ambientales?
Se requiere confirmación cuando la altitud, humedad o condiciones sísmicas exceden los parámetros estándar. El equipo opera en un rango de temperatura ambiente de -5 °C a +40 °C. Consulte al fabricante si su instalación presenta condiciones ambientales especiales.
Q7: ¿Por qué elegir este modelo para 24kV?
Cuenta con un cuerpo totalmente encapsulado en resina epoxi moldeada para máxima seguridad en interiores. Opera en frecuencias nominales de 50 Hz y 60 Hz. Verifique la frecuencia de su red al realizar el pedido con Daulma.
