نظرة عامة
يُعدّ محولا التيار LZZB6-12 وLZZB6J-12 من النوع الداخلي المصنوع من راتنج الإيبوكسي المصبوب، والمصنّف للاستخدام في خزائن التوزيع متوسطة الجهد بجهود 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميزان بهيكل مغلق بالكامل من راتنج الإيبوكسي مع موصل أولي على شكل قضيب نحاسي مجوف أو كابل يمر عبره، مما يلغي الحاجة إلى لفّة أولية تقليدية. ويحتوي الطراز LZZB6J-12 على غلاف معزّز لتحسين المتانة الميكانيكية وأداء العزل.
يدعم هذان المحولان تيارات ثانوية قدرها 5 أمبير أو 1 أمبير، ويوفّران درجات دقة تشمل 0.2S و0.5، إضافةً إلى درجات حماية تصل إلى 5P30. وهما مناسبان لقياس التيار، وقياس الطاقة، ومراقبة الدوائر الفرعية، وحماية المرحلات في أنظمة التيار المتردد بتردد 50 هرتز أو 60 هرتز. ويتوافق التصميم مع المعيارين IEC61869-2 وGB20840، مما يضمن الموثوقية في تطبيقات الخزائن الداخلية.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| مستوى العزل المقنن | 12/42/75kV |
| التردد المقنن | 50Hz / 60Hz |
| مدى التيار الأولي | 1500A – 5000A |
| التيار الثانوي | 5A أو 1A |
| دقة القياس | 0.2S, 0.5 |
| درجة الحماية | 5P10 إلى 5P30 |
| البناء | راتنج إيبوكسي مصبوب، مغلق بالكامل |
| نوع التركيب | مرور قضيب نحاسي/كابل |
| المعايير | IEC61869-2, GB20840 |

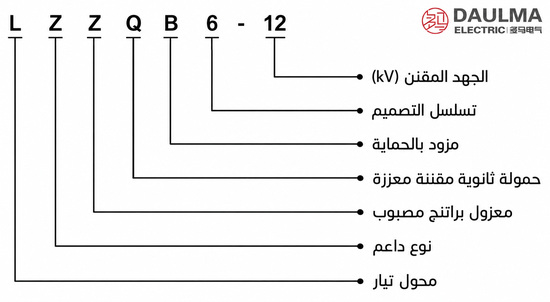

ترميز الطراز
- L: محول تيار (CT)
- Z: معزول براتنج مصبوب
- Z: نوع داخلي
- B: موصل أولي يمر عبر قضيب نحاسي
- 6: رقم سلسلة التصميم
- -12: فئة الجهد المقنن (12kV)
- J: طراز بغلاف معزّز (متوفر فقط في LZZB6J-12)

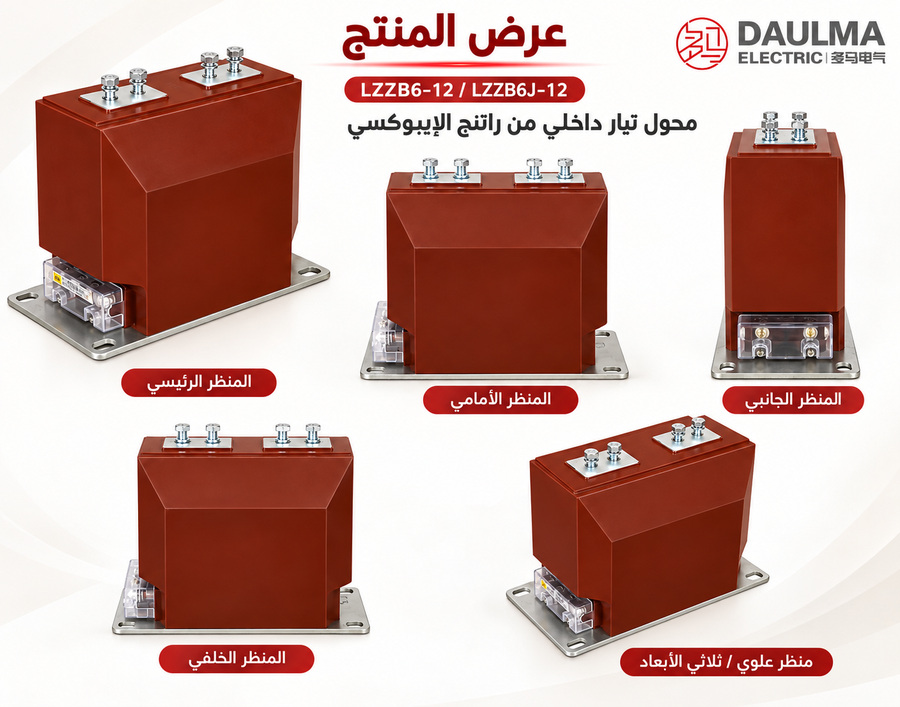

البناء
يتميز محولا LZZB6-12 / LZZB6J-12 بهيكل موحد من راتنج الإيبوكسي المصبوب يغلف تمامًا القلوب المغناطيسية واللفات الثانوية، مما يوفّر عزلًا كهربائيًّا ممتازًا، ومقاومة للرطوبة، واستقرارًا ميكانيكيًّا. مسار الموصل الأولي هو فتحة مجوفة مصممة لإدخال القضبان النحاسية أو الكابلات الكهربائية مباشرةً، مع وضع علامة P1 كمرجع لتحديد القطبية. ويحتوي طراز LZZB6J-12 على غلاف من الراتنج المعزّز الذي يوفّر قوة عازلة أعلى وقدرة أفضل على تحمل الحرارة لفترات قصيرة. ويمكن الوصول إلى الأطراف الثانوية (1S1/1S2 و2S1/2S2) عبر صندوق أطراف خارجي لتوصيل آمن بأجهزة القياس أو المرحلات. وتتيح أربع فتحات تركيب مدمجة تركيبًا آمنًا في خزائن التوزيع المعدنية المغلقة مثل لوحات نوع XGN-10. ويتم تحقيق الترابط الكهربائي المتساوي الجهد عبر مسارات موصلة متصلة بإطار الخزانة عبر فتحات حول الفتحة الأولية.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: من -5°م إلى +40°م
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر
- الرطوبة النسبية: متوسط يومي لا يزيد عن 95%، ومتوسط شهري لا يزيد عن 90%
- بيئة التركيب: داخلي، غير مسبب للتآكل، خالٍ من الغبار المتفجّر أو الموصل، وبدون اهتزازات أو صدمات شديدة
- درجة التلوث: الفئة الثانية
- الظروف الجوية: عدم وجود تكاثف متكرر أو تقلبات حرارية كبيرة تؤدي إلى تكوّن الندى
المعاملات الفنية
يُعدّ محولا LZZB6-12 / LZZB6J-12 محولي تيار داخليين من راتنج الإيبوكسي المصبوب بجهد 12 كيلوفولت، مع عزل أولي مصنوع من راتنج إيبوكسي عالي الجودة. ويعملان ضمن مدى درجات حرارة محيطة من -5°م إلى +40°م، ومصنّفان للتركيب على ارتفاع يصل إلى 1000 متر. وهما متوافقان مع معيار IEC 61869، ويدعمان نطاقًا واسعًا من التيارات الأولية من 10 أمبير إلى 3000 أمبير.
تنويعات الطراز
| النوع (النسبة) |
الجهد المقنن (kV) |
التيار الأولي المقنن (A) |
التيار الثانوي المقنن (A) |
درجة الدقة (الحماية/ القياس) |
الحمل (VA) |
الخرج المقنن (VA) |
التيار الحراري القصير المدى |
التيار الديناميكي |
|---|---|---|---|---|---|---|---|---|
| LZZB6-12 | 12 | 10–3000 | 1 أو 5 | 0.2 / 0.5 / 1 / 3 /
5P10 / 5P15 / 5P20 |
2.5–30 | 10–30 | 40×In/1s | 100×In |
| LZZB6J-12 |
بيانات محول التيار
| نسبة التيار المقننة (A) |
مستوى العزل المقنن (kV) |
مدى التيار | درجة الدقة (الحماية/ القياس) |
الحمل (VA) |
التيار الحراري القصير المدى |
التيار الديناميكي |
|---|---|---|---|---|---|---|
| 10/1, 10/5 | 12/70/170 | 10–3000 | 0.2 / 0.5 / 1 / 3 /
5P10 / 5P15 / 5P20 |
2.5–30 | 40×In/1s | 100×In |
| 15/1, 15/5 | ||||||
| 20/1, 20/5 | ||||||
| 25/1, 25/5 | ||||||
| 30/1, 30/5 | ||||||
| 40/1, 40/5 | ||||||
| 50/1, 50/5 | ||||||
| 60/1, 60/5 | ||||||
| 75/1, 75/5 | ||||||
| 80/1, 80/5 | ||||||
| 100/1, 100/5 | ||||||
| 150/1, 150/5 | ||||||
| 200/1, 200/5 | ||||||
| 300/1, 300/5 | ||||||
| 400/1, 400/5 | ||||||
| 600/1, 600/5 | ||||||
| 800/1, 800/5 | ||||||
| 1000/1, 1000/5 | ||||||
| 1200/1, 1200/5 | ||||||
| 1500/1, 1500/5 | ||||||
| 2000/1, 2000/5 | ||||||
| 2500/1, 2500/5 | ||||||
| 3000/1, 3000/5 |
التركيب والتوصيلات

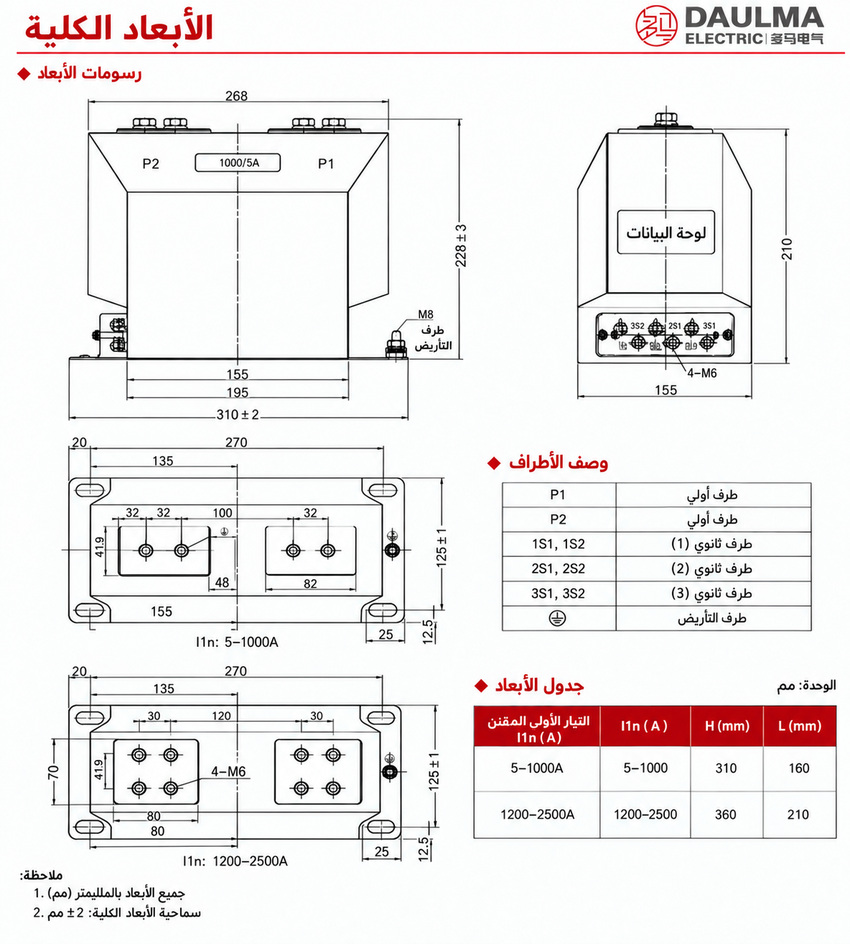

التركيب
الاختيار والأسئلة الشائعة
دليل الاختيار
- قم بحل التناقضات في المصادر قبل الاختيار: حيث ورد مدى التيار الأولي كـ 10–3000 أمبير و1500–5000 أمبير في نفس الوقت، كما ورد مستوى العزل كـ 12/42/75 و12/70/170 كيلوفولت.
- اختر بين LZZB6-12 أو الطراز المعزّز LZZB6J-12 بناءً على الدعم الميكانيكي، وقطر الفتحة، وهيكل الخزانة، والرسم المعتمد.
- حدّد نسبة التيار الأولي بدقة، والتيار الثانوي (1 أمبير/5 أمبير)، ودرجات الدقة المطلوبة (0.2/0.5 للقياس أو 5P10–5P20 للحماية).
- احسب كل حمل (Burden) وتحقّق من خرج القدرة (10–30 فولت أمبير)، ومعامل حد الدقة، وقدرة التحمل عند حدوث عطل حسب النسبة المحددة.
- تأكّد من توافق القضيب النحاسي/الكابل مع الفتحة، ومروره المركّز، وتركيبه بأربع فتحات، والتوصيل المتساوي الجهد، وارتفاع الموقع ≤1000 متر فوق مستوى سطح البحر، ودرجة التلوث من الفئة الثانية، وشهادة الفحص.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZB6-12 في البيئات الخارجية؟
لا، هذا المحول مخصص للتركيب الداخلي فقط. يتطلب بيئة خالية من الغبار المتفجر والاهتزازات الشديدة. يرجى التأكد من ملاءمة الموقع قبل الطلب.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 للقياسات الدقيقة. يدعم المحول نطاق تيارات أولية من 10 إلى 3000 أمبير وفق معيار IEC 61869. تواصل معنا لتأكيد المعايرة.
Q3: ما هي نسب التحويل المتاحة للتيار الثانوي؟
يتوفر التيار الثانوي المقنن بقيمتين قياسيتين هما 1 أمبير أو 5 أمبير. يمكن تخصيص نسب التحويل الأولية حسب متطلبات المشروع. راجع الجدول الفني للتفاصيل.
Q4: كيف يتم تحديد التيار الحراري القصير المدى؟
يعتمد تحديد التيار الحراري والديناميكي على مواصفات المشروع النهائية. يجب مراجعة بيانات اللوحة التوزيعية مع فريقنا الهندسي. يُرجى إرسال مواصفات النظام للتأكيد.
Q5: هل المحولات مطابقة للمعايير الدولية قبل الشحن؟
نعم، تُصنع المحولات وفق معيار IEC 61869. تخضع الوحدات لاختبارات المصنع القياسية لضمان الجودة. يمكن توفير شهادات الاختبار الخاصة بكل وحدة عند الطلب.
Q6: أين تُستخدم محولات التيار من راتنج الإيبوكسي؟
تُستخدم بشكل أساسي في خزائن التوزيع المتوسطة بجهد 12 كيلوفولت. توفر عزلًا ممتازًا للتركيبات الداخلية في المحطات الصناعية والتجارية. تحقق من ارتفاع الموقع قبل التركيب.
