Descripción general
Los transformadores de corriente LZZB6-12 y LZZB6J-12 son equipos para interiores, aislados con resina epoxi fundida, diseñados para celdas de media tensión de 10 kV, 11 kV y 12 kV. Cuentan con un cuerpo totalmente encapsulado en resina epoxi y un conductor primario tipo barra colectora hueca o paso de cable, eliminando la necesidad de una bobina primaria devanada. La variante LZZB6J-12 incluye una carcasa reforzada para mayor resistencia mecánica y mejor desempeño de aislamiento.

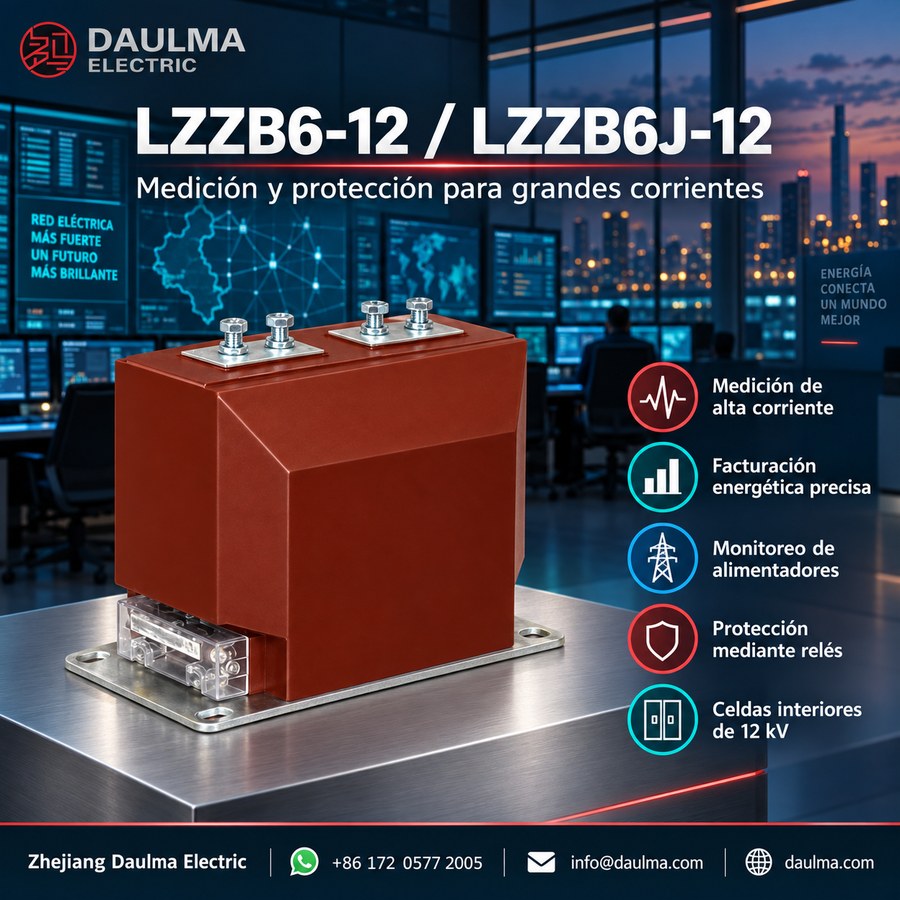

Estos TC admiten salidas secundarias de 5 A o 1 A y ofrecen clases de exactitud que incluyen 0,2S, 0,5 y clases de protección hasta 5P30. Son adecuados para medición de corriente, facturación energética, monitoreo de alimentadores y protección mediante relés en sistemas de CA de 50 Hz/60 Hz. Su diseño cumple con las normas IEC61869-2 y GB20840, garantizando fiabilidad en aplicaciones de celdas para interiores.

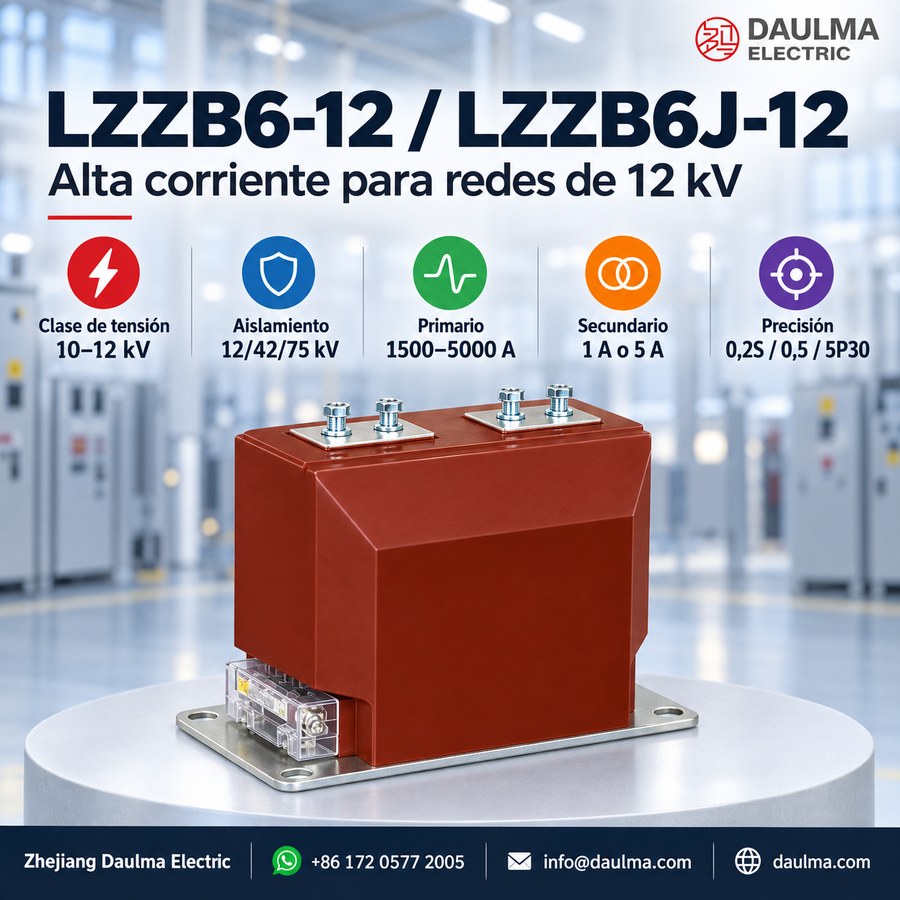

Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV / 11 kV / 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Rango de corriente primaria | 1500 A – 5000 A |
| Corriente secundaria | 5 A o 1 A |
| Exactitud para medición | 0,2S, 0,5 |
| Clase de protección | 5P10 a 5P30 |
| Construcción | Resina epoxi fundida, totalmente encapsulada |
| Tipo de instalación | Paso de barra colectora/cable |
| Normas | IEC61869-2, GB20840 |
Designación del modelo
- L: Transformador de corriente (TC)
- Z: Aislamiento en resina fundida
- Z: Tipo para interiores
- B: Primario tipo paso de barra colectora
- 6: Número de serie del diseño
- -12: Clase de tensión nominal (12 kV)
- J: Variante con carcasa reforzada (solo en LZZB6J-12)
Construcción

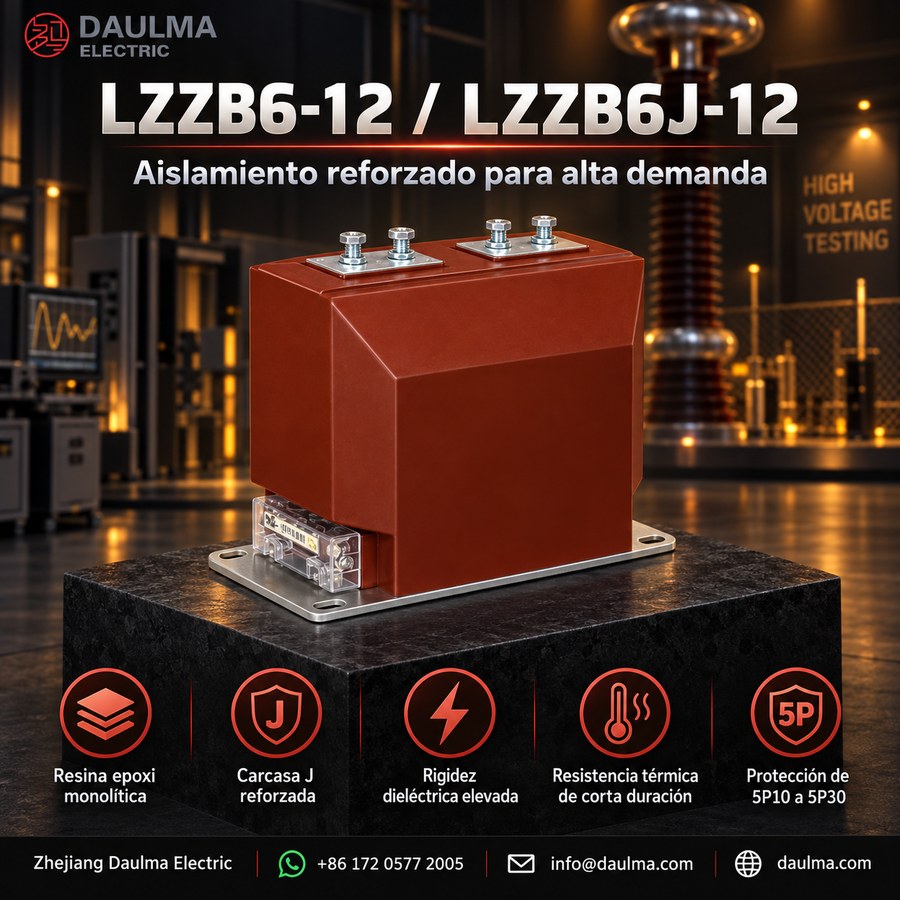

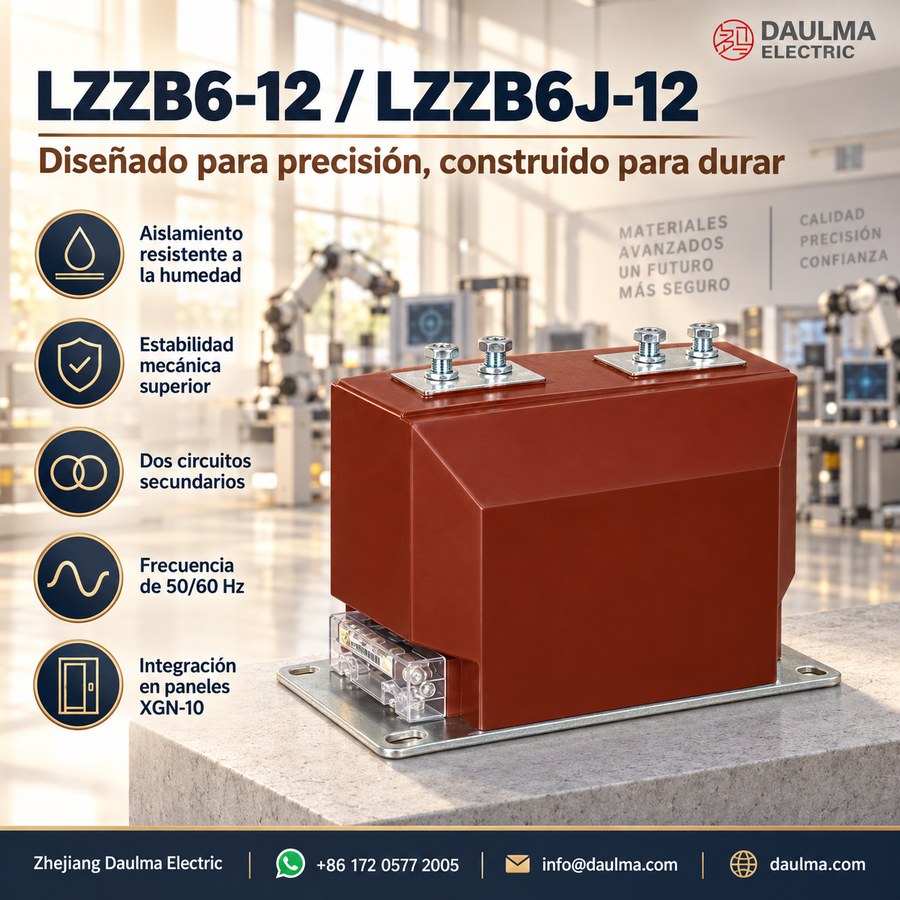

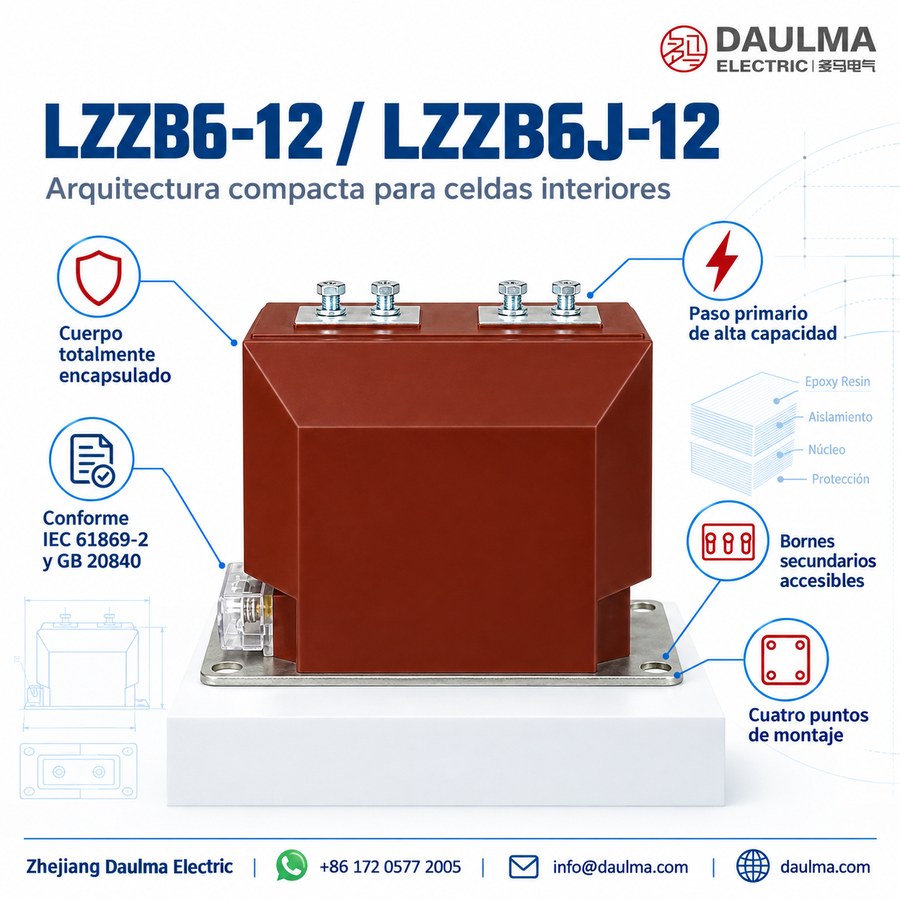

El LZZB6-12 / LZZB6J-12 presenta un cuerpo monolítico de resina epoxi fundida que encapsula completamente los núcleos magnéticos y los devanados secundarios, proporcionando excelente aislamiento eléctrico, resistencia a la humedad y estabilidad mecánica. El recorrido del conductor primario es una abertura hueca diseñada para la inserción directa de barras colectoras o cables de potencia, marcada con P1 como referencia de polaridad. El modelo LZZB6J-12 incorpora una carcasa de resina reforzada con mayor rigidez dieléctrica y mayor capacidad de soportar corrientes térmicas de corta duración. Los terminales secundarios (1S1/1S2 y 2S1/2S2) son accesibles mediante una caja de bornes externa para conexión segura a equipos de medición o relés. Cuatro orificios integrados permiten una instalación segura en celdas metálicas cerradas, como paneles tipo XGN-10. La equipotencialidad se logra mediante caminos conductores conectados al bastidor de la celda a través de aberturas alrededor de la apertura primaria.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: No superior a 1000 m sobre el nivel del mar
- Humedad relativa: Promedio diario no mayor al 95 %, promedio mensual no mayor al 90 %
- Entorno de instalación: Interior, no corrosivo, libre de polvo explosivo o conductor, y sin vibraciones ni choques severos
- Grado de contaminación: Clase II
- Condiciones atmosféricas: Sin condensación frecuente ni fluctuaciones térmicas significativas que provoquen formación de rocío
Parámetros técnicos
El LZZB6-12 / LZZB6J-12 es un transformador de corriente para interiores de 12 kV, aislado con resina epoxi fundida, con aislamiento primario fabricado en resina epoxi de alta calidad. Opera en un rango de temperatura ambiente de -5 °C a +40 °C y está clasificado para instalación hasta 1000 m de altitud. Cumple con la norma IEC 61869 y admite un amplio rango de corrientes primarias nominales de 10 A a 3000 A.
Variantes del modelo
| Tipo (Relación) |
Tensión nominal (kV) |
Corriente primaria nominal (A) |
Corriente secundaria nominal (A) |
Clase de exactitud (Protección/ Medición) |
Carga (VA) |
Salida nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica |
|---|---|---|---|---|---|---|---|---|
| LZZB6-12 | 12 | 10–3000 | 1 o 5 | 0,2 / 0,5 / 1 / 3 /
5P10 / 5P15 / 5P20 |
2,5–30 | 10–30 | 40×In/1s | 100×In |
| LZZB6J-12 |
Datos del transformador de corriente
| Relación nominal de corriente (A) |
Nivel nominal de aislamiento (kV) |
Rango de corriente |
Clase de exactitud (Protección/ Medición) |
Carga (VA) |
Corriente térmica de corta duración |
Corriente dinámica |
|---|---|---|---|---|---|---|
| 10/1, 10/5 | 12/70/170 | 10–3000 | 0,2 / 0,5 / 1 / 3 /
5P10 / 5P15 / 5P20 |
2,5–30 | 40×In/1s | 100×In |
| 15/1, 15/5 | ||||||
| 20/1, 20/5 | ||||||
| 25/1, 25/5 | ||||||
| 30/1, 30/5 | ||||||
| 40/1, 40/5 | ||||||
| 50/1, 50/5 | ||||||
| 60/1, 60/5 | ||||||
| 75/1, 75/5 | ||||||
| 80/1, 80/5 | ||||||
| 100/1, 100/5 | ||||||
| 150/1, 150/5 | ||||||
| 200/1, 200/5 | ||||||
| 300/1, 300/5 | ||||||
| 400/1, 400/5 | ||||||
| 600/1, 600/5 | ||||||
| 800/1, 800/5 | ||||||
| 1000/1, 1000/5 | ||||||
| 1200/1, 1200/5 | ||||||
| 1500/1, 1500/5 | ||||||
| 2000/1, 2000/5 | ||||||
| 2500/1, 2500/5 | ||||||
| 3000/1, 3000/5 |
Instalación y cableado
Instalación
Selección y preguntas frecuentes
Guía de selección
- Resuelva las inconsistencias en las especificaciones antes de seleccionar: el rango primario aparece como 10–3000 A y también como 1500–5000 A, mientras que el nivel de aislamiento se indica como 12/42/75 kV y 12/70/170 kV.
- Seleccione entre el LZZB6-12 o la versión reforzada LZZB6J-12 según el soporte mecánico, la apertura, la estructura de la celda y el plano aprobado.
- Elija la relación primaria exacta, la corriente secundaria (1 A/5 A) y los núcleos requeridos para medición (0,2/0,5) o protección (5P10–5P20).
- Calcule cada carga (burden) y verifique la salida de 10 VA–30 VA, el factor límite de exactitud y la capacidad real de soportar fallas según la relación específica.
- Confirme la compatibilidad con la barra colectora/cable, el centrado del paso, la fijación mediante cuatro orificios, la conexión equipotencial, altitud ≤1000 m, grado de contaminación II y certificado de ensayo.
Preguntas Frecuentes
Q1: ¿Puede usarse este transformador de 12 kV en sistemas de 11 kV?
Sí, sujeto a confirmación del proyecto. El modelo LZZB6-12 soporta tensiones nominales de hasta 12 kV según IEC 61869. Consulte con fábrica para validar su aplicación específica.
Q2: ¿Qué condiciones ambientales requiere la instalación de este equipo?
Requiere instalación en interiores con temperatura entre -5 °C y +40 °C. No debe instalarse a más de 1000 m de altitud ni en entornos con polvo conductor. Verifique el grado de contaminación Clase II en su proyecto.
Q3: ¿Cuáles son las clases de exactitud disponibles para medición y protección?
Ofrece clases específicas según la variante del modelo y la carga en VA. La exactitud garantiza un rendimiento óptimo según IEC 61869. Confirme su clase requerida al realizar el pedido.
Q4: ¿Cómo se solicita una relación de transformación personalizada?
Las relaciones estándar van de 10 A a 3000 A. Para configuraciones no estándar, envíe sus especificaciones técnicas al equipo de ventas. La viabilidad está sujeta a confirmación de fábrica.
Q5: ¿Por qué elegir resina epoxi fundida para el LZZB6-12?
Ofrece un aislamiento primario de alta calidad y diseño compacto. Este material es ideal para aparamenta de interior de 12 kV sin vibraciones severas. Consulte el catálogo de Daulma para más detalles técnicos.
Q6: ¿Cuándo se entregan los certificados de ensayo de fábrica?
Se incluyen junto con el envío del equipo tras la aprobación final. Los reportes de pruebas de rutina y ensayos de tipo están disponibles bajo la norma IEC 61869. Contacte para solicitar copias anticipadas.
Q7: ¿Dónde es adecuado instalar este transformador de corriente de 12 kV?
Es adecuado para aparamenta de interior con grado de contaminación Clase II. No debe instalarse en exteriores ni en entornos con vibraciones severas. Confirme las condiciones de su proyecto antes del pedido.
