Tổng quan

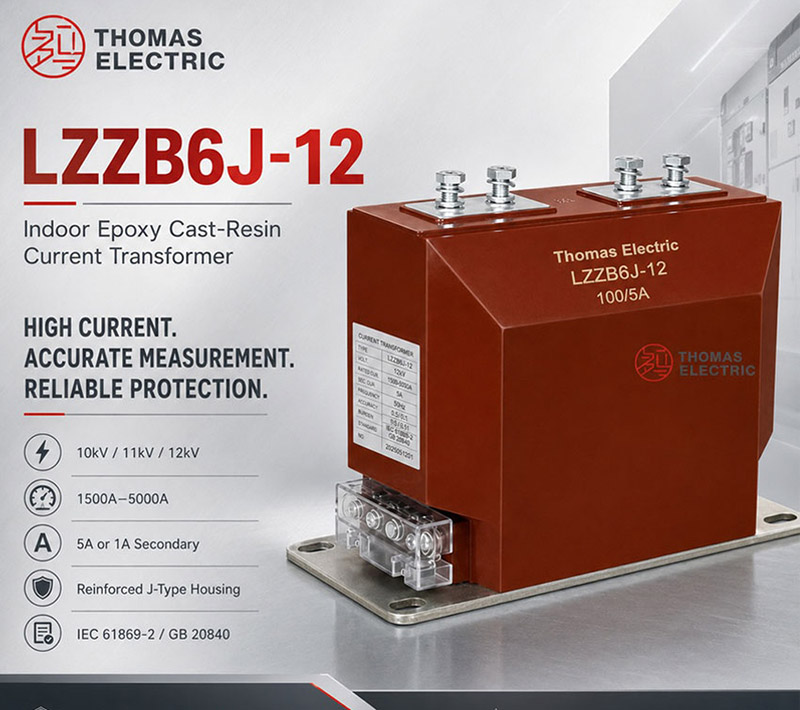

LZZB6-12 và LZZB6J-12 là các máy biến dòng (CT) trong nhà kiểu đúc nhựa epoxy, được thiết kế cho tủ đóng cắt trung áp 10kV, 11kV và 12kV. Sản phẩm có thân đúc kín hoàn toàn bằng nhựa epoxy với lõi dẫn sơ cấp dạng ống rỗng để luồn thanh cái hoặc cáp, không cần cuộn dây sơ cấp. Phiên bản LZZB6J-12 có vỏ gia cường để tăng độ bền cơ học và khả năng cách điện.
Các máy biến dòng này hỗ trợ đầu ra thứ cấp 5A hoặc 1A, với các cấp chính xác bao gồm 0.2S, 0.5 và cấp bảo vệ lên đến 5P30. Thiết bị phù hợp cho đo dòng điện, đo đếm năng lượng, giám sát lộ ra và bảo vệ rơle trong hệ thống xoay chiều 50Hz/60Hz. Thiết kế tuân thủ tiêu chuẩn IEC61869-2 và GB20840, đảm bảo độ tin cậy trong các ứng dụng tủ đóng cắt trong nhà.
Thông số kỹ thuật chính
| Thông số | Giá trị định mức |
|---|---|
| Cấp điện áp | 10kV / 11kV / 12kV |
| Mức cách điện định mức | 12/42/75kV |
| Tần số định mức | 50Hz / 60Hz |
| Dải dòng sơ cấp | 1500A – 5000A |
| Dòng thứ cấp | 5A hoặc 1A |
| Cấp chính xác đo lường | 0.2S, 0.5 |
| Cấp bảo vệ | 5P10 đến 5P30 |
| Kết cấu | Nhựa epoxy đúc kín hoàn toàn |
| Kiểu lắp đặt | Luồn thanh cái/cáp |
| Tiêu chuẩn | IEC61869-2, GB20840 |
Ký hiệu model
- L: Máy biến dòng (CT)
- Z: Cách điện bằng nhựa đúc
- Z: Kiểu trong nhà
- B: Sơ cấp luồn thanh cái
- 6: Số series thiết kế
- -12: Cấp điện áp định mức (12kV)
- J: Phiên bản vỏ gia cường (chỉ có ở LZZB6J-12)
Kết cấu
LZZB6-12 / LZZB6J-12 có thân đúc nguyên khối bằng nhựa epoxy bao bọc hoàn toàn lõi từ và cuộn dây thứ cấp, mang lại khả năng cách điện điện tốt, chống ẩm và ổn định cơ học cao. Đường dẫn sơ cấp là lỗ rỗng được thiết kế để luồn trực tiếp thanh cái hoặc cáp điện lực, được đánh dấu P1 làm mốc cực tính. Model LZZB6J-12 sử dụng vỏ nhựa gia cường với độ bền điện môi và khả năng chịu nhiệt ngắn hạn cao hơn. Các đầu nối thứ cấp (1S1/1S2 và 2S1/2S2) được bố trí trong hộp đấu dây bên ngoài để kết nối an toàn với đồng hồ đo hoặc rơle. Bốn lỗ lắp tích hợp cho phép cố định chắc chắn vào tủ đóng cắt kim loại kín như loại XGN-10. Liên kết đẳng thế được thực hiện qua các đường dẫn dẫn điện nối với khung tủ thông qua các cửa sổ xung quanh lỗ sơ cấp.
Thông số kỹ thuật
Điều kiện vận hành
- Nhiệt độ môi trường: -5°C đến +40°C
- Độ cao: Không vượt quá 1000 m so với mực nước biển
- Độ ẩm tương đối: Trung bình ngày không quá 95%, trung bình tháng không quá 90%
- Môi trường lắp đặt: Trong nhà, không ăn mòn, không có bụi nổ hoặc dẫn điện, không rung động hoặc va đập mạnh
- Mức độ ô nhiễm: Cấp II
- Điều kiện khí quyển: Không ngưng tụ thường xuyên hoặc dao động nhiệt độ đáng kể gây đọng sương
Thông số kỹ thuật
LZZB6-12 / LZZB6J-12 là máy biến dòng trong nhà 12 kV kiểu đúc nhựa epoxy, với lớp cách điện sơ cấp làm từ nhựa epoxy chất lượng cao. Thiết bị vận hành trong dải nhiệt độ môi trường từ -5°C đến +40°C và được định mức lắp đặt ở độ cao tối đa 1000 m. Tuân thủ tiêu chuẩn IEC 61869, thiết bị hỗ trợ dải rộng dòng sơ cấp từ 10 A đến 3000 A.
Các biến thể model
| Kiểu (Tỷ số) |
Điện áp định mức (kV) |
Dòng sơ cấp định mức (A) |
Dòng thứ cấp định mức (A) |
Cấp chính xác (Bảo vệ/ Đo lường) |
Tải (VA) |
Công suất ra định mức (VA) |
Dòng nhiệt ngắn hạn |
Dòng động |
|---|---|---|---|---|---|---|---|---|
| LZZB6-12 | 12 | 10–3000 | 1 hoặc 5 | 0.2 / 0.5 / 1 / 3 /
5P10 / 5P15 / 5P20 |
2.5–30 | 10–30 | 40×In/1s | 100×In |
| LZZB6J-12 |
Dữ liệu máy biến dòng
| Tỷ số dòng định mức (A) |
Mức cách điện định mức (kV) |
Dải dòng | Cấp chính xác (Bảo vệ/ Đo lường) |
Tải (VA) |
Dòng nhiệt ngắn hạn |
Dòng động |
|---|---|---|---|---|---|---|
| 10/1, 10/5 | 12/70/170 | 10–3000 | 0.2 / 0.5 / 1 / 3 /
5P10 / 5P15 / 5P20 |
2.5–30 | 40×In/1s | 100×In |
| 15/1, 15/5 | ||||||
| 20/1, 20/5 | ||||||
| 25/1, 25/5 | ||||||
| 30/1, 30/5 | ||||||
| 40/1, 40/5 | ||||||
| 50/1, 50/5 | ||||||
| 60/1, 60/5 | ||||||
| 75/1, 75/5 | ||||||
| 80/1, 80/5 | ||||||
| 100/1, 100/5 | ||||||
| 150/1, 150/5 | ||||||
| 200/1, 200/5 | ||||||
| 300/1, 300/5 | ||||||
| 400/1, 400/5 | ||||||
| 600/1, 600/5 | ||||||
| 800/1, 800/5 | ||||||
| 1000/1, 1000/5 | ||||||
| 1200/1, 1200/5 | ||||||
| 1500/1, 1500/5 | ||||||
| 2000/1, 2000/5 | ||||||
| 2500/1, 2500/5 | ||||||
| 3000/1, 3000/5 |
Lắp đặt và đấu dây
Lắp đặt
Lựa chọn và câu hỏi thường gặp
Hướng dẫn lựa chọn
- Giải quyết mâu thuẫn trong dữ liệu trước khi chọn: dải dòng sơ cấp ghi cả 10–3000A và 1500–5000A; mức cách điện liệt kê cả 12/42/75kV và 12/70/170kV.
- Chọn LZZB6-12 hoặc phiên bản gia cường LZZB6J-12 dựa trên yêu cầu về kết cấu cơ khí, kích thước lỗ luồn, cấu trúc tủ đóng cắt và bản vẽ được phê duyệt.
- Chọn chính xác tỷ số biến đổi sơ cấp, dòng thứ cấp 1A/5A và các lõi đo lường (0.2/0.5) hoặc bảo vệ (5P10–5P20) theo yêu cầu.
- Tính toán từng tải (burden) và kiểm tra công suất ra 10VA–30VA, hệ số giới hạn chính xác và khả năng chịu sự cố cụ thể theo tỷ số đã chọn.
- Xác nhận kích thước thanh cái/cáp phù hợp, đường đi luồn được căn giữa, lắp đặt bằng bốn lỗ, liên kết đẳng thế, độ cao ≤1000m, mức ô nhiễm cấp II và chứng chỉ thử nghiệm.
Câu hỏi thường gặp
H1: Máy biến dòng trong nhà này có thể lắp trong tủ ngoài trời không?
Không, thiết bị này chỉ dành riêng cho lắp đặt trong nhà. Môi trường phải không ăn mòn, không có bụi nổ và không rung động mạnh. Vui lòng liên hệ chúng tôi để được tư vấn các sản phẩm dành cho ngoài trời.
H2: Độ cao tối đa cho phép lắp đặt máy biến dòng nhựa epoxy 12kV này là bao nhiêu?
Độ cao lắp đặt tối đa là 1000 mét so với mực nước biển. Ở độ cao lớn hơn, cần áp dụng hệ số giảm tải hoặc thiết kế tùy chỉnh. Vui lòng cung cấp độ cao vị trí lắp đặt khi gửi yêu cầu báo giá.
H3: Các cấp chính xác nào có sẵn cho đo lường và bảo vệ?
Nhiều cấp chính xác có sẵn cho đo lường và bảo vệ, hoàn toàn tuân thủ tiêu chuẩn IEC 61869. Dòng sơ cấp định mức từ 10 A đến 3000 A. Vui lòng nêu rõ tỷ số và cấp chính xác yêu cầu để nhà máy xác nhận.
H4: Dòng nhiệt ngắn hạn của model này được định mức như thế nào?
Dòng nhiệt ngắn hạn và dòng động phụ thuộc vào tỷ số dòng sơ cấp cụ thể được chọn. Các thông số này được nêu chi tiết trong bảng biến thể kỹ thuật. Vui lòng yêu cầu datasheet đầy đủ để tính toán ngắn mạch chính xác.
H5: Có thể đặt hàng tỷ số dòng sơ cấp tùy chỉnh vượt quá 3000A không?
Có, dải tiêu chuẩn hỗ trợ dòng sơ cấp từ 10 A đến 3000 A. Các tỷ số ngoài phạm vi này cần được nhà máy xác nhận. Vui lòng gửi yêu cầu kỹ thuật cụ thể để nhận báo giá tùy chỉnh.
H6: Các thử nghiệm định kỳ tại nhà máy được thực hiện khi nào trước khi giao hàng?
Các thử nghiệm định kỳ được thực hiện để đảm bảo tuân thủ tiêu chuẩn IEC 61869 trước khi xuất xưởng. Các thử nghiệm kiểu và chứng nhận bên thứ ba sẽ được xác nhận riêng. Vui lòng liên hệ đội ngũ bán hàng để nhận báo cáo thử nghiệm chi tiết.
H7: Tại sao nên chọn vật liệu nhựa epoxy đúc cho máy biến dòng 12kV này?
Nhựa epoxy đúc cung cấp khả năng cách điện xuất sắc và không yêu cầu bảo trì cho ứng dụng trong nhà. Máy biến dòng 12kV này vận hành tin cậy ở mức ô nhiễm cấp II, nhiệt độ đến 40°C. Vui lòng xác nhận chi tiết ứng dụng cụ thể với đội kỹ thuật của chúng tôi.
Câu hỏi thường gặp
Q1: Có thể yêu cầu tỷ số dòng sơ cấp tùy chỉnh cho dự án không?
Có, nhà máy hỗ trợ tùy chỉnh tỷ số từ 10A đến 3000A. Vui lòng cung cấp thông số kỹ thuật chi tiết để xác nhận khả năng sản xuất và thời gian giao hàng.
Q2: Thiết bị này có thể lắp đặt ngoài trời hoặc môi trường ăn mòn không?
Không, thiết bị chỉ thiết kế cho ứng dụng trong nhà. Môi trường lắp đặt phải không có chất ăn mòn, bụi dẫn điện và mức ô nhiễm tối đa cấp II.
Q3: Nên chọn cấp chính xác nào cho cuộn bảo vệ rơ-le trung thế?
Chọn cấp 5P10 cho các ứng dụng bảo vệ rơ-le. Cấp này đảm bảo giới hạn hệ số an toàn và sai số 5% tại dòng bão hòa. Liên hệ để được tư vấn tải định mức.
Q4: Sản phẩm tuân thủ những tiêu chuẩn quốc tế nào khi xuất xưởng?
Máy biến dòng tuân thủ đầy đủ tiêu chuẩn IEC 61869. Mọi thiết bị đều trải qua kiểm tra chất lượng nghiêm ngặt theo quy định nhà máy trước khi giao.
Q5: Điều kiện độ cao và nhiệt độ tối đa để vận hành thiết bị là gì?
Thiết bị định mức cho độ cao tối đa 1000m và nhiệt độ -5°C đến +40°C. Nếu lắp đặt vượt quá 1000m, cần yêu cầu nhà máy hiệu chỉnh lại thông số cách điện.
Q6: Máy biến dòng LZZB6-12 thường được ứng dụng cho loại tủ điện nào?
Model LZZB6-12 và LZZB6J-12 chuyên dùng cho tủ trung thế 12kV trong nhà. Lớp cách điện epoxy đúc nguyên khối giúp tối ưu kích thước và độ bền cho tủ đóng cắt.
Q7: Dòng thứ cấp định mức của các model LZZB6-12 và LZZB6J-12 là bao nhiêu?
Thiết bị hỗ trợ hai tùy chọn dòng thứ cấp tiêu chuẩn là 1A hoặc 5A. Việc lựa chọn phụ thuộc vào tải của dụng cụ đo và khoảng cách cáp đến tủ điều khiển.
