نظرة عامة
يُعد محول التيار LZZB8 / LZZBJ9-35/250(III) محولاً داخليًا من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة التيار المتردد ذات الجهد المتوسط 35 كيلوفولت / 40.5 كيلوفولت ويعمل بتردد 50 هرتز أو 60 هرتز. يتميز بهيكل عمودي مغلق بالكامل، حيث تكون لفائف الدائرة الأولية والثانوية والنواة المغناطيسية مُحكمة الإغلاق داخل جسم صلب من راتنج الإيبوكسي المصبوب، مما يضمن مقاومة عزل عالية، ومقاومة للرطوبة، واستقرارًا ميكانيكيًا.
يدعم هذا المحول وظائف القياس والحماية مجتمعة، ويُكوَّن عادةً بدقة قياس 0.2S ودقة حماية 5P20، مع أحمال تصل إلى 50 فولت أمبير. وهو مناسب للاستخدام في خزانات التوزيع وخزانات المفاتيح ذات الجهد 35 كيلوفولت والمحطات الفرعية الداخلية التي تتطلب قياس تيار دقيق، وقياس استهلاك الطاقة، وحماية مرحلية موثوقة في ظروف تركيب خاضعة للرقابة.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت / 40.5 كيلوفولت |
| مستوى العزل المقنن | 40.5/95/185 كيلوفولت |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| تيار الدائرة الثانوية المقنن | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | حتى 2500 أمبير (حسب المشروع) |
| دقة القياس | 0.2S، 0.2، 0.5 |
| دقة الحماية | 5P20 |
| الحمل النموذجي | 15 فولت أمبير، 25 فولت أمبير، 30 فولت أمبير، 50 فولت أمبير |
| ظروف التركيب | داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع الهيكل | هيكل عمودي، مغلق بالكامل |
| عرض الجسم المصقول | 250 مم |
البناء

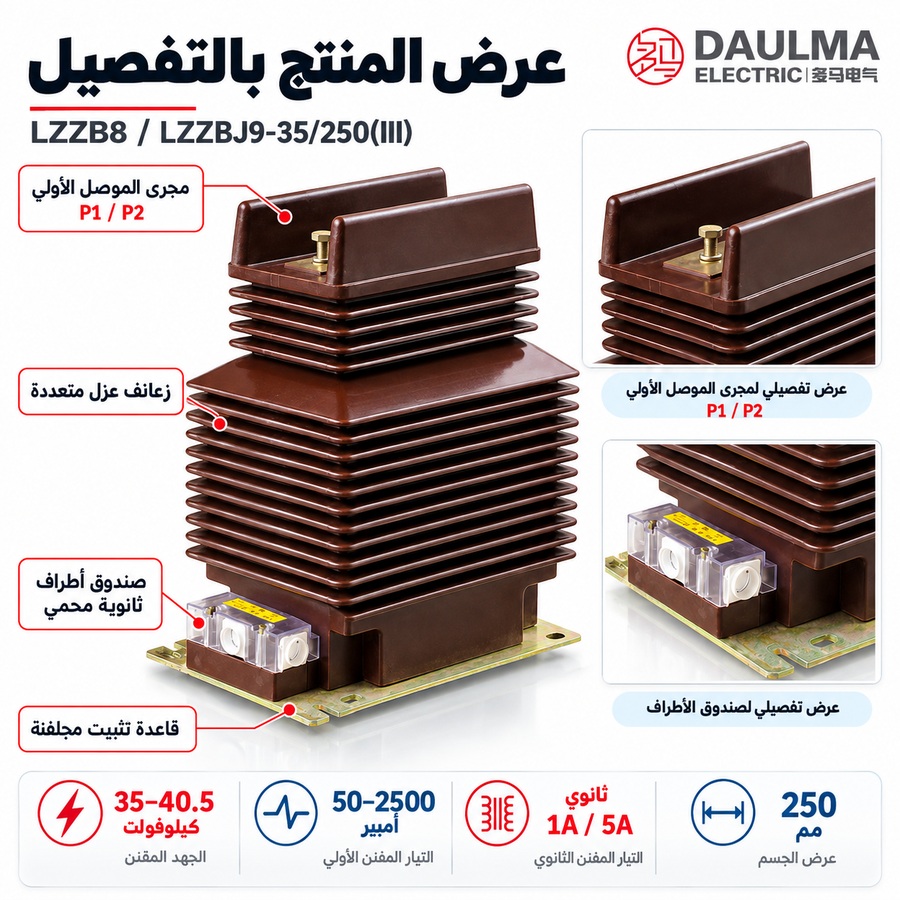

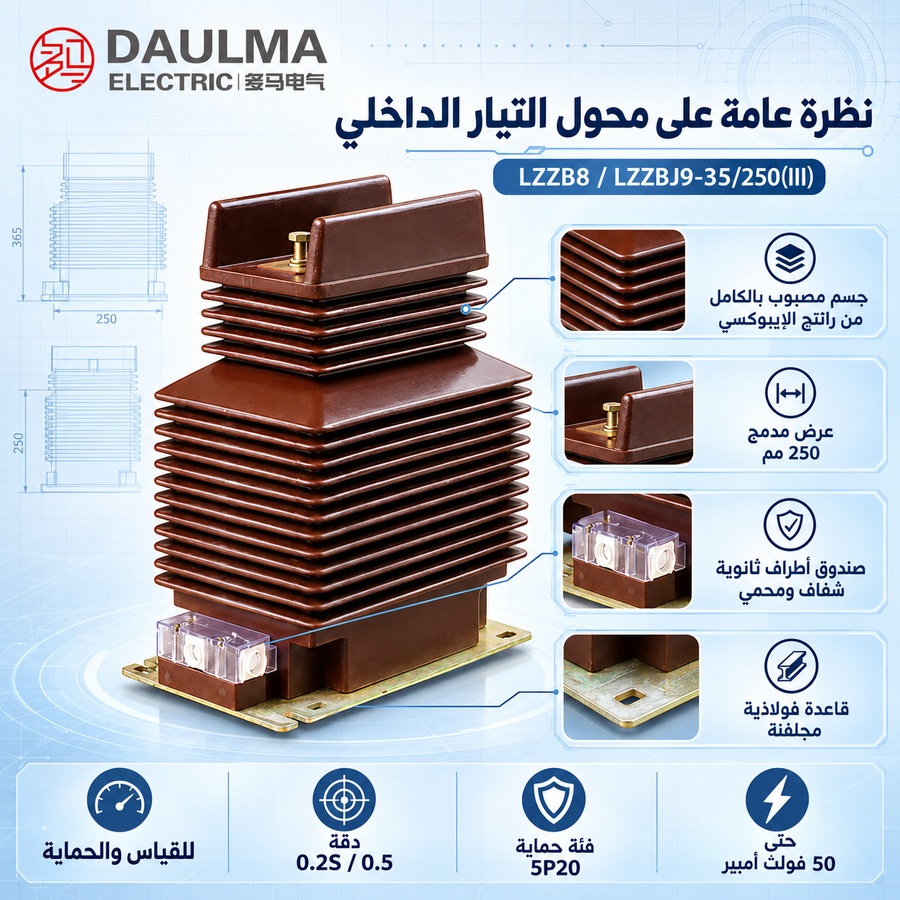

يستخدم محول التيار LZZB8 / LZZBJ9-35/250(III) بناءً عموديًا مغلقًا بالكامل، حيث تكون جميع المكونات الفعالة—لفة الدائرة الأولية، لفة الدائرة الثانوية، والنواة المغناطيسية—محصورة بشكل دائم داخل جسم صلب من راتنج الإيبوكسي المصبوب. يوفر نظام العزل الأحادي هذا قوة عازلة ممتازة، ومقاومة للتتبع الكهربائي، وحماية بيئية ضد الرطوبة والتلوث. يُعد عرض الجسم المصقول البالغ 250 مم معاملًا بُعديًا رئيسيًا يحكم تكامل الخزانة، والمسافة بين الأطوار، وموضع الأطراف الثانوية. تُسمى الأطراف الأولية P1 وP2، بينما تُرتّب الأطراف الثانوية (مثل 1S1/1S2، 2S1/2S2) وفقًا لعدد اللفات ومخططات التوصيل الخاصة بالمشروع. ويضمن التصميم الصلابة الميكانيكية طويلة الأمد والاستقرار الحراري تحت ظروف التشغيل المستمرة وظروف القصر النموذجية في تطبيقات خزانات المفاتيح الداخلية ذات الجهد 35 كيلوفولت.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: من -15°م إلى +40°م كمرجع لإصدار الارتفاعات العالية؛ ولا يتجاوز المتوسط اليومي +30°م.
- الارتفاع: لا يتجاوز 3000 متر كمرجع لتصميم الارتفاعات العالية؛ تأكد من تصحيح العزل للمشاريع الخاصة.
- الرطوبة: متوسط الرطوبة النسبية خلال 24 ساعة لا يتجاوز 95% كمرجع.
- شدة التلوث: الفئة الثانية كمرجع لظروف التشغيل الداخلية.
- التركيب: تركيب داخلي لأنظمة خزانات المفاتيح والتوزيع ذات الجهد 35 كيلوفولت / 40.5 كيلوفولت.
المعايير الفنية
محولا التيار LZZB8 وLZZBJ9-35/250(III) هما محولا تيار داخليان من راتنج الإيبوكسي المصبوب، مصنّفان لأنظمة الجهد 35 كيلوفولت / 40.5 كيلوفولت مع عزل إيبوكسي، ومصممان للعمل بين -15°م و+40°م وعلى ارتفاعات تصل إلى 3000 متر. وهما يتوافقان مع معايير IEC 61869-1/-2 وGB/T 20840.1/.2، ويدعمان تيارات أولية من 50 أمبير إلى 2500 أمبير مع مخارج ثانوية 1 أمبير أو 5 أمبير.
| التيار الأولي المقنن (أمبير) |
توليفة فئات الدقة |
القدرة الخارجة المقننة (فولت أمبير) |
التيار الحراري المقنن للمدة القصيرة (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنن (كيلو أمبير) |
|---|---|---|---|---|
| 10 | 0.2,0.5,0.2S | 10,15 | 6 | 15 |
| 0.5/10P10 | 10/15,15/15 | 6 | 15 | |
| 20 | 0.2 | 10,15,20 | 10 | 25 |
| 0.5 | 10,15,20 | 10 | 25 | |
| 0.2S | 10,15,20 | 10 | 25 | |
| 0.2/10P10 | 15/15 | 10 | 25 | |
| 25 | 0.2 | 10,15 | 10 | 25 |
| 0.5 | 10,15 | 10 | 25 | |
| 0.2S | 10,15 | 10 | 25 | |
| 0.2/0.5 | 10,15 | 10 | 25 | |
| 0.2/0.5 | 10/15,15/15 | 10 | 25 | |
| 30 | 0.2 | 10,15,20 | 10 | 25 |
| 0.5 | 10,15,20 | 10 | 25 | |
| 0.2S | 10,15,20 | 10 | 25 | |
| 0.2/0.2 | 10/10,10/15 | 10 | 25 | |
| 0.2S/0.5 | 10/10,10/15 | 10 | 25 | |
| 0.2/10P10 | 10/10,10/15,15/15 | 10 | 25 | |
| 0.5/10P10 | 10/10,10/15,15/15 | 10 | 25 | |
| 0.5/10P15 | 10/10,15/15 | 10 | 25 | |
| 40 | 0.2 | 10,15,20,30 | 10 | 25 |
| 0.5 | 10,15,20,30 | 20 | 50 | |
| 0.2S | 10,15,20,30 | 10 | 25 | |
| 0.2/0.2 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2S/0.5 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2/10P10,0.5/10P10 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.5/10P15,0.5/10P20 | 10/10,15/15 | 10 | 25 | |
| 50,60 | 0.2 | 10,15,20,30 | 20 | 50 |
| 0.5 | 10,15,20,30 | 25 | 63 | |
| 0.2S | 10,15,20,30 | 20 | 50 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر III عند الحاجة إلى ثلاث نوى ثانوية. قارن مخطط الأبعاد الخارجي والمربع الطرفي الخاص بـ 250(III) مع الإصدارات I وII؛ إذ لا يضمن رمز عرض الجسم نفسه إمكانية الاستبدال المتبادل.
- اختر النسبة من 50 أمبير–2500 أمبير. تأكد من صف 315 أمبير غير المعتاد وقيم العطل الخاصة به قبل الطلب، إذ تستدعي موضعه في الجدول وتدرجه في التصنيف التحقق.
- حدد وظائف النوى الثلاث جميعها. في نطاق 300 أمبير–1600 أمبير، حدّد ما إذا كنت بحاجة إلى قياس مزدوج مع حماية، أو قياس مع حمايتين، أو ثلاث نوى حماية 5P20 مع أطراف منفصلة لكل نواة.
- صمّم الارتفاع والعزولة معًا. بالنسبة لإصدارات 3000 متر، تأكد من أداء 40.5/95/185 كيلوفولت، والمسافات الآمنة، والمسافة الزاحفة، وارتفاع درجة الحرارة، والتفريغ الجزئي.
- تحقق من بيانات العطل والتيار العالي وبيانات التركيب. صف 2500 أمبير يتم باتفاق؛ احصل على مدة الجذر التربيعي لمتوسط المربعات (RMS)، والتيار الذروي، وواجهة قضيب التوصيل، والقاعدة، وقوى الأطراف، وتقارير الاختبار.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZB8 في البيئات الخارجية؟
لا، هذا المحول مصمم حصرياً للتركيب الداخلي داخل خزانات المفاتيح. يعمل ضمن فئة التلوث الثانية ورطوبة لا تتجاوز 95%. يُرجى طلب النماذج الخارجية للمشاريع الخارجية.
Q2: أي فئة دقة تناسب مرحلات الحماية في هذا المحول؟
اختر فئة الدقة 10P10 لتطبيقات الحماية. تضمن هذه الفئة أداءً موثوقاً عند تيارات العطل مع قدرة خارجة مقننة 15 فولت أمبير. تواصل مع المصنع لتأكيد التوليفة المطلوبة.
Q3: ما التيار الحراري المقنن لمحول التيار بتيار أولي 20 أمبير؟
التيار الحراري المقنن للمدة القصيرة هو 6 كيلو أمبير لمدة ثانية واحدة، والتيار الديناميكي 15 كيلو أمبير. تؤكد هذه المواصفات قدرة المحول على تحمل أعطال النظام. تأكد من مطابقتها لحساباتك.
Q4: كيف يتم تحديد مقاس التيار الثانوي عند طلب محول LZZBJ9-35؟
يُنتج التيار الثانوي بمقاسين أساسيين هما 1 أمبير أو 5 أمبير حسب متطلبات نظام القياس أو الحماية. يرجى تحديد المقاس المطلوب في طلب الشراء للتأكيد.
Q5: هل يتوافق محول تيار الإيبوكسي هذا مع معايير IEC الدولية؟
نعم، يتوافق المحول تماماً مع معاياري IEC 61869-1/-2 وGB/T 20840.1/.2. يضمن هذا الامتثال جودة العزل والأداء الكهربائي لأنظمة الجهد 35 و40.5 كيلوفولت. تواصل معنا للحصول على الشهادات.
Q6: متى يتطلب تركيب محول التيار تصحيحاً لمستوى العزل الكهربائي؟
يتطلب التصحيح عند تركيب المحول على ارتفاعات تتجاوز 3000 متر. يعمل المحول بكفاءة قياسية حتى هذا الارتفاع، وتُصمم إصدارات الارتفاعات العالية للمشاريع الخاصة. تواصل معنا للتفاصيل.
