Платформа трехобмоточного трансформатора тока 250(III) для многоцепного учета и защиты 5P20 при напряжении 35–40,5 кВ

  • Диапазон 50–2500 А поддерживает стандартные фидеры и высокотоковое внутреннее распределительное устройство
  • Начиная с 300 А, трехобмоточные варианты сочетают двойной учет с защитой
  • Альтернативные компоновки обеспечивают одну измерительную и две защитные обмотки или три обмотки 5P20
  • Выходы 15 В·А класса 0,2; 25 В·А класса 0,5 и 50 В·А 5P20 поддерживают заданные вторичные нагрузки
  • Версии для высоты до 3000 м над уровнем моря доступны с проверкой изоляции, специфичной для проекта
Отправить запрос

Обзор

Трансформатор тока LZZB8 / LZZBJ9-35/250(III) — это внутренний эпоксидный литой трансформатор тока, предназначенный для средневольтных систем переменного тока напряжением 35 кВ / 40,5 кВ с частотой 50 Гц или 60 Гц. Конструкция выполнена в виде полностью закрытого опорного типа, где первичная и вторичная обмотки вместе с магнитопроводом герметично запечатаны в монолитном эпоксидном корпусе, что обеспечивает высокую электрическую прочность изоляции, влагостойкость и механическую устойчивость.

Данный ТТ поддерживает комбинированные функции измерения и защиты и обычно комплектуется классами точности 0,2S для измерения и 5P20 для защиты при номинальной нагрузке до 50 ВА. Он подходит для применения в КРУ 35 кВ, распределительных шкафах и внутренних подстанциях, где требуются точное измерение тока, учёт электроэнергии и надёжная релейная защита при контролируемых условиях монтажа.

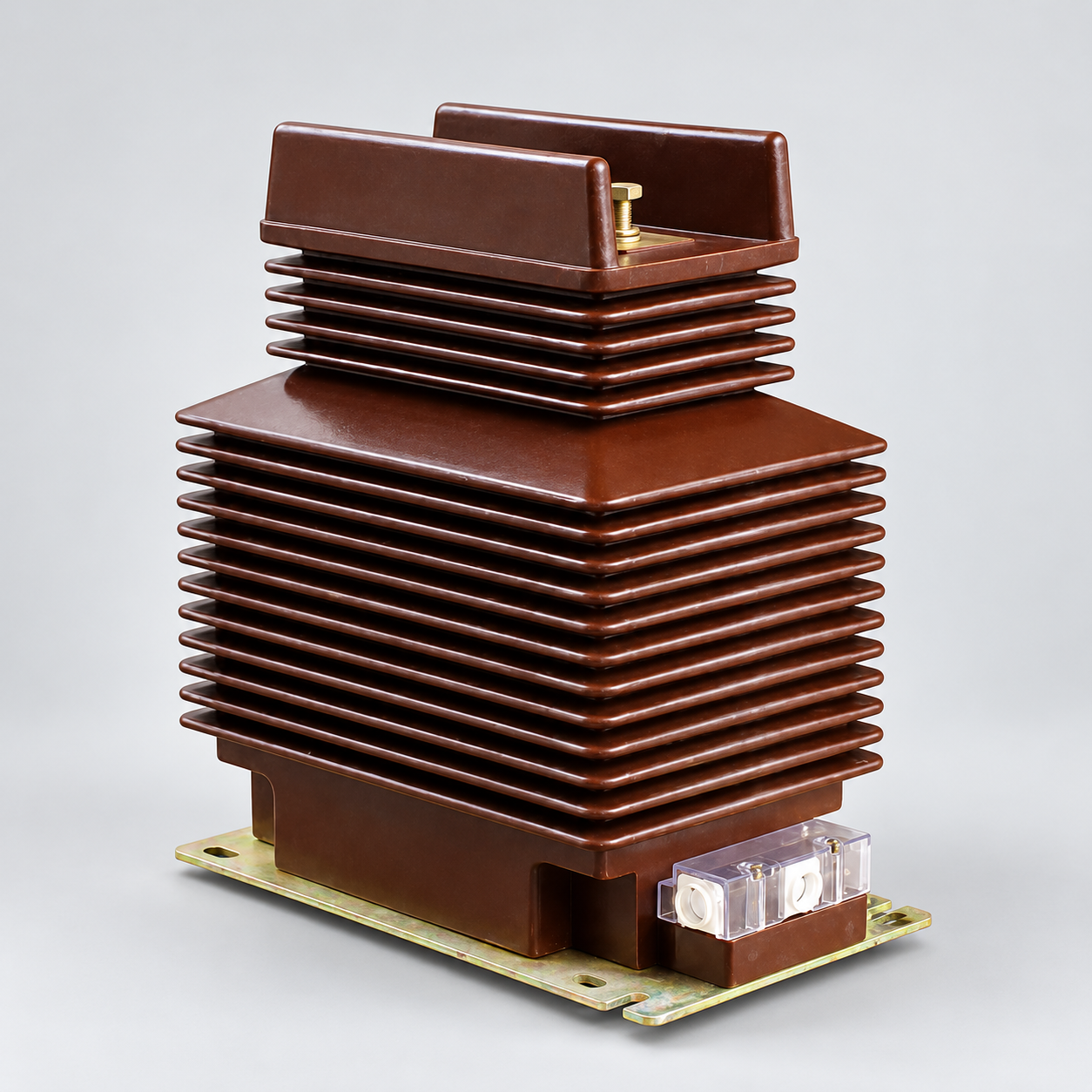

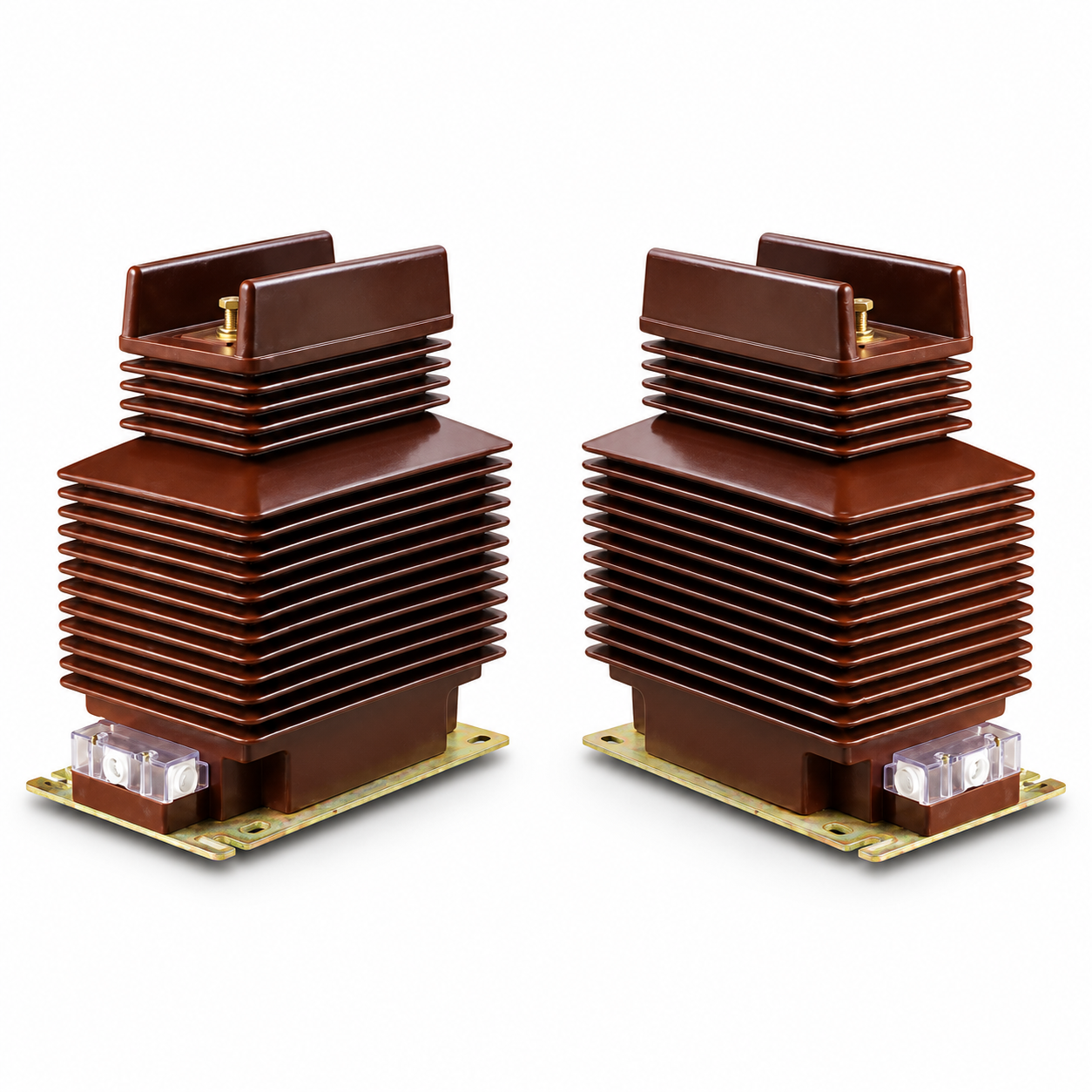

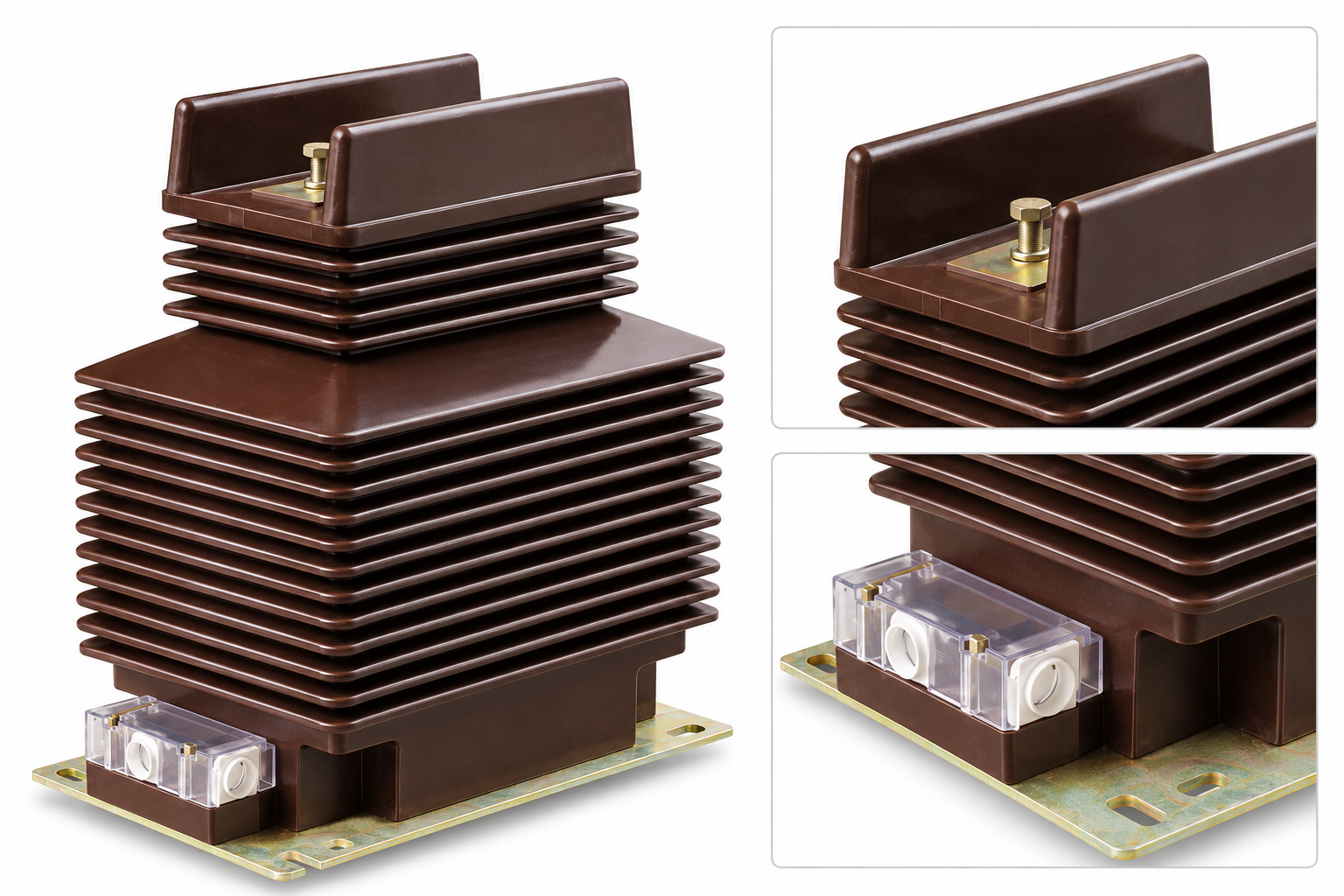

Внешний вид изделия

Трансформатор тока LZZB8 / LZZBJ9-35/250(III) 35 кВ, эпоксидный, для измерения и защиты | daulma.com — технический плакат на русском языке

Трансформатор тока LZZB8 / LZZBJ9-35/250(III) 35 кВ, эпоксидный, для измерения и защиты | daulma.com — технический плакат на русском языке

Ключевые номинальные параметры

Параметр Номинал
Класс напряжения сети 35 кВ / 40,5 кВ
Номинальный уровень изоляции 40,5/95/185 кВ
Номинальная частота 50 Гц или 60 Гц
Номинальный вторичный ток 5 А или 1 А
Диапазон первичного тока До 2500 А (в зависимости от проекта)
Класс точности для измерения 0,2S, 0,2, 0,5
Класс точности для защиты 5P20
Типовая нагрузка 15 ВА, 25 ВА, 30 ВА, 50 ВА
Условия установки Внутренние помещения
Материал изоляции Эпоксидная литая смола
Тип конструкции Опорный, полностью закрытый
Ширина литого корпуса 250 мм

Конструкция

Трансформатор тока LZZB8 / LZZBJ9-35/250(III) выполнен в полностью закрытой опорной конструкции: все активные компоненты — первичная обмотка, вторичная обмотка и магнитопровод — постоянно запечатаны в монолитном эпоксидном литом корпусе. Такая система изоляции обеспечивает отличную диэлектрическую прочность, стойкость к трекингу и надёжную защиту от влаги и загрязнений. Ширина литого корпуса 250 мм является ключевым габаритным параметром, определяющим интеграцию в шкаф, межфазные расстояния и размещение вторичных выводов. Первичные выводы маркируются как P1 и P2, а вторичные выводы (например, 1S1/1S2, 2S1/2S2) располагаются в соответствии с количеством обмоток и проектной схемой подключения. Конструкция гарантирует долговременную механическую жёсткость и термическую стабильность как при длительной работе, так и при коротких замыканиях, характерных для внутренних КРУ 35 кВ.

Технические параметры

Условия эксплуатации

  • Температура окружающей среды: от –15 °C до +40 °C (для высокогорного исполнения); среднесуточная температура не выше +30 °C.
  • Высота над уровнем моря: не более 3000 м (для высокогорного исполнения); для особых проектов требуется коррекция изоляции.
  • Влажность: среднесуточная относительная влажность не более 95 %.
  • Степень загрязнения: класс II (для внутренней установки).
  • Монтаж: установка внутри помещений в КРУ и распределительных системах 35 кВ / 40,5 кВ.

Технические параметры

Трансформаторы тока LZZB8 и LZZBJ9-35/250(III) — это внутренние литые эпоксидные трансформаторы тока для систем 35 кВ / 40,5 кВ с рабочим диапазоном температур от –15 °C до +40 °C и высотой установки до 3000 м. Они соответствуют стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/-2 (ГОСТ Р 52572-2019, ГОСТ Р 52573-2019) и поддерживают первичные токи от 50 А до 2500 А с вторичным током 1 А или 5 А.

Номинальный
первичный
ток (А)		 Комбинация
классов
точности		 Номинальная
мощность
(ВА)		 Номинальный
кратковременный
термический
ток (кА/1 с)		 Номинальный
динамический
ток (кА)
10 0,2; 0,5; 0,2S 10; 15 6 15
0,5/10P10 10/15; 15/15 6 15
20 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/10P10 15/15 10 25
25 0,2 10; 15 10 25
0,5 10; 15 10 25
0,2S 10; 15 10 25
0,2/0,5 10; 15 10 25
0,2/0,5 10/15; 15/15 10 25
30 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/0,2 10/10; 10/15 10 25
0,2S/0,5 10/10; 10/15 10 25
0,2/10P10 10/10; 10/15; 15/15 10 25
0,5/10P10 10/10; 10/15; 15/15 10 25
0,5/10P15 10/10; 15/15 10 25
40 0,2 10; 15; 20; 30 10 25
0,5 10; 15; 20; 30 20 50
0,2S 10; 15; 20; 30 10 25
0,2/0,2 10/10; 15/15; 20/20 10 25
0,2S/0,5 10/10; 15/15; 20/20 10 25
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 10 25
0,5/10P15; 0,5/10P20 10/10; 15/15 10 25
50; 60 0,2 10; 15; 20; 30 20 50
0,5 10; 15; 20; 30 25 63
0,2S 10; 15; 20; 30 20 50
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 20 50
0,2/0,5; 0,2S/0,5 10/10; 15/15; 20/20 20 50
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 20 50
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 10 25
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 10 25
0,2/0,5/10P10 15/15/15; 30/30/30 10 25
75 0,2 10; 15; 20; 30 31,5 80
0,5 10; 15; 20; 30 31,5 80
0,2S 10; 15; 20; 30 31,5 80
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 31,5 80
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 31,5 80
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 31,5 80
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 25 63
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 15 38
0,2/0,5/10P10 15/15/15; 30/30/30 15 38
100 0,2 10; 15; 20; 30 40 100
0,5 10; 15; 20; 30 40 100
0,2S 10; 15; 20; 30 40 100
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 40 100
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 40 100
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 40 100
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 20 50
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 20 50
0,2/0,5/10P10 15/15/15; 30/30/30 20 50
0,5/10P10/10P20 15/15/15; 15/15/20 20 50
125 0,2; 0,2S; 0,5 10; 15 40 100
0,2/10P10; 0,5/10P10 15/15 40 100
0,2/10P20; 0,5/10P20 15/15 20 50
150 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 50 125
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 25 63
0,2/0,5/10P10 15/15/15; 30/30/30 25 63
0,5/10P10/10P20 15/15/15; 15/15/20 25 63
200; 250 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 31,5 80
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 31,5 80
0,2/0,5/10P10 15/15/15; 30/30/30 31,5 80
0,5/10P10/10P20 15/15/15; 15/15/20 31,5 80
300; 400 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 63 160
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 63 160
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 40 100
0,2/10P20; 0,5/10P20 10/10; 15

Подбор и частые вопросы

Руководство по выбору

  • Выбирайте вариант III при необходимости трёх вторичных сердечников. Сравните точные габариты и расположение клеммной коробки модели 250(III) с версиями I и II; одинаковый код ширины корпуса не гарантирует взаимозаменяемость.
  • Выберите коэффициент трансформации в диапазоне 50–2500 А. Перед заказом уточните нестандартный ряд 315 А и его параметры при аварийных режимах, поскольку его положение в таблице и прогрессия номиналов требуют проверки.
  • Определите назначение всех трёх сердечников. В диапазоне 300–1600 А укажите: два измерительных + один защитный, один измерительный + два защитных или три защитных сердечника 5P20 с отдельными выводами на каждый.
  • Согласуйте высоту над уровнем моря и изоляцию. Для исполнения на высоте 3000 м подтвердите соответствие уровня изоляции 40,5/95/185 кВ, воздушных промежутков, путей утечки, перегрева и частичных разрядов.
  • Проверьте данные по аварийным токам и монтажу для больших токов. Ряд 2500 А поставляется по согласованию; запросите длительность действующего значения тока, амплитуду тока КЗ, интерфейс шинопровода, крепёжное основание, усилия на выводах и протоколы испытаний.

Часто задаваемые вопросы

В1: Чем отличается 250(III) от 250-I и 250-II?

Вариант III предназначен для трёхсердечниковой компоновки при средних и высоких токах. Механические размеры и расположение выводов необходимо сверять по чертежам конкретной версии.

В2: Можно ли получить три защитных сердечника?

Да, комбинация 5P20/5P20/5P20 указана для групп 300–1600 А при условии подтверждения наличия трёх физических сердечников и выходной мощности 50 ВА на каждый.

В3: Возможны ли два измерительных и один защитный сердечник?

Да. Комбинации, такие как 0,2/0,5/5P20 и 0,5/0,5/5P20, указаны начиная с 300 А.

В4: Надёжен ли ряд 315 А?

Он может соответствовать проектному коэффициенту трансформации, однако его положение в таблице и более низкий допустимый аварийный ток по сравнению с рядом 200 А нетипичны. Подтвердите требуемый коэффициент и сертифицированные значения электродинамической и термической стойкости.

В5: Какие выходные мощности применяются к трём сердечникам?

На странице указаны 15 ВА для класса 0,2, 25 ВА для класса 0,5 и 50 ВА для 5P20. Уточните окончательную последовательность заказа на табличке изделия.

В6: Автоматически ли применяется исполнение для 3000 м?

Нет. Оно относится к специальному высокогорному исполнению и требует подтверждения внешней изоляции, охлаждения и воздушных промежутков в КРУ.

В7: Что необходимо проверить для тока 2500 А?

Получите согласованные параметры термической и электродинамической стойкости, перегрева, данных первичных выводов и шинопровода, габаритов и протоколов испытаний. Никогда не размыкайте вторичную цепь под нагрузкой.

Часто задаваемые вопросы

Q1: Можно ли устанавливать трансформаторы LZZB8 на открытом воздухе?

Нет, оборудование предназначено только для внутренней установки. Степень загрязнения II требует размещения в закрытых КРУ 35/40,5 кВ. Для уличного монтажа требуется другая модификация.

Q2: Как обеспечивается стойкость к токам короткого замыкания?

Стойкость достигается за счет конструкции магнитопровода и литой эпоксидной изоляции. Для тока 10 А термический ток равен 6 кА/1 с, динамический — 15 кА. Точные параметры уточняйте у инженеров.

Q3: Какой класс точности выбрать для коммерческого учета электроэнергии?

Рекомендуется класс 0,2S или 0,2. Он обеспечивает высокую точность измерений в широком диапазоне токов согласно ГОСТ Р МЭК 61869-2. Заводская калибровка выполняется под ваши требования.

Q4: Подходят ли данные трансформаторы тока для эксплуатации в высокогорье?

Да, высокогорное исполнение работает на высоте до 3000 м. Диапазон температур окружающей среды составляет от –15 °C до +40 °C. При превышении лимитов требуется корректировка изоляции.

Q5: Каким стандартам соответствует выпускаемое оборудование?

Продукция соответствует МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/-2. Копии сертификатов и протоколов заводских испытаний предоставляются по запросу.

Q6: Почему требуется корректировка изоляции для особых проектов?

Корректировка необходима при высоте установки более 3000 м или нестандартных климатических условиях. Это гарантирует диэлектрическую прочность по нормативам МЭК. Свяжитесь с нами для расчета.

Q7: Для каких комплектных распределительных устройств применяются эти трансформаторы?

Модель LZZBJ9-35 предназначена для КРУ напряжением 35 кВ и 40,5 кВ. Эпоксидная изоляция обеспечивает надежную работу в стационарных внутренних сетях.
