Plataforma de TC trifásico 250(III) para medición multicituito y protección 5P20 a 35–40,5 kV

  • Rango de 50 A a 2500 A compatible con alimentadores estándar y celdas interior de alta corriente
  • Desde 300 A en adelante, las opciones trifásicas combinan doble medición con protección
  • Diseños alternativos ofrecen una bobina de medición más dos de protección o tres bobinas 5P20
  • Salidas de 15 VA clase 0,2; 25 VA clase 0,5 y 50 VA 5P20 para funciones secundarias definidas
  • Disponibles versiones para altitudes de hasta 3000 m con verificación de aislamiento específica por proyecto
Enviar consulta

Descripción general

El LZZB8 / LZZBJ9-35/250(III) es un transformador de corriente para interiores, moldeado en resina epoxi, diseñado para sistemas de corriente alterna de media tensión de 35 kV / 40,5 kV que operan a 50 Hz o 60 Hz. Cuenta con una estructura tipo pilar completamente cerrada, en la que los devanados primario y secundario, junto con el núcleo magnético, están sellados dentro de una masa sólida de resina epoxi para garantizar alta rigidez dieléctrica, resistencia a la humedad y estabilidad mecánica.

Este TC admite funciones combinadas de medición y protección, configurándose habitualmente con clases de exactitud como 0,2S para medición y 5P20 para protección, con cargas hasta 50 VA. Es adecuado para su uso en celdas de 35 kV, gabinetes de distribución y subestaciones interiores donde se requieren medición precisa de corriente, facturación energética y protección por relés confiable bajo condiciones controladas de instalación.

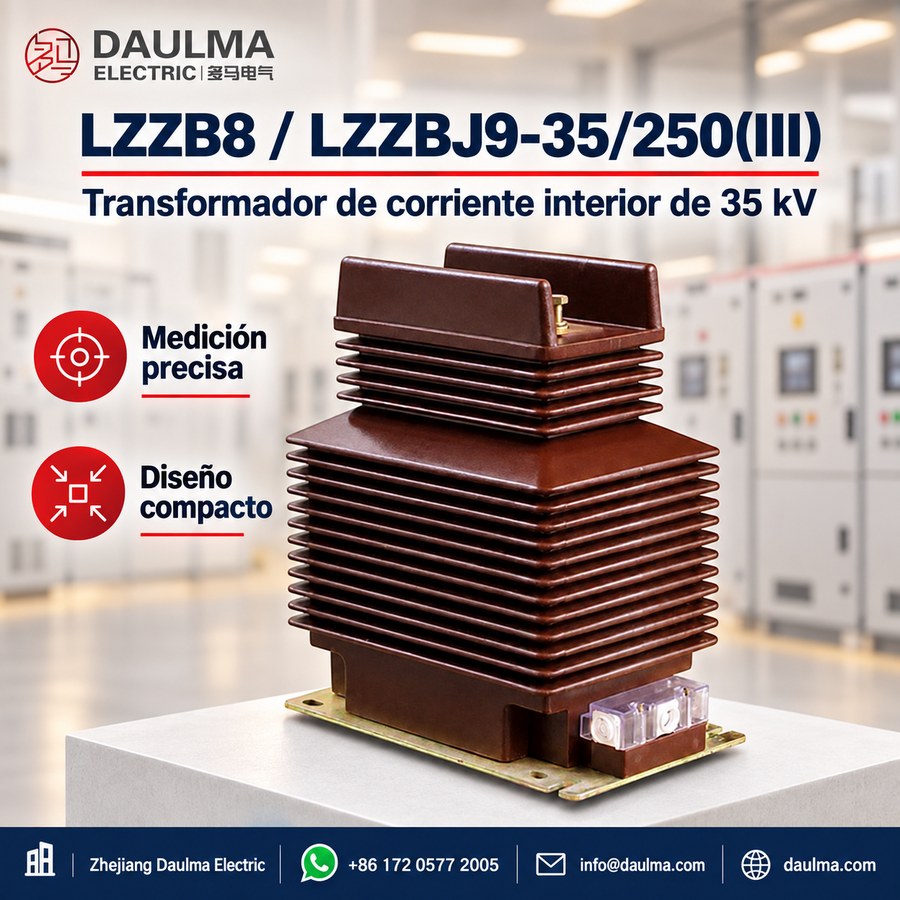

Vista del producto

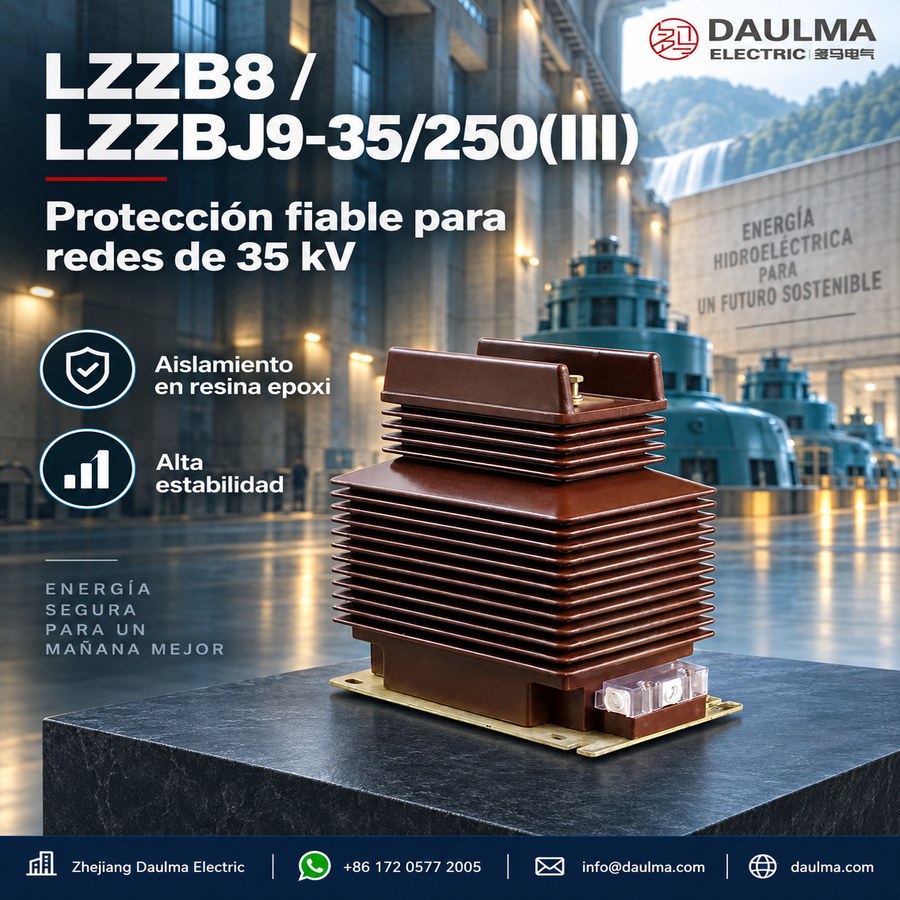

Transformador de corriente LZZB8 / LZZBJ9-35/250(III) con central hidroeléctrica

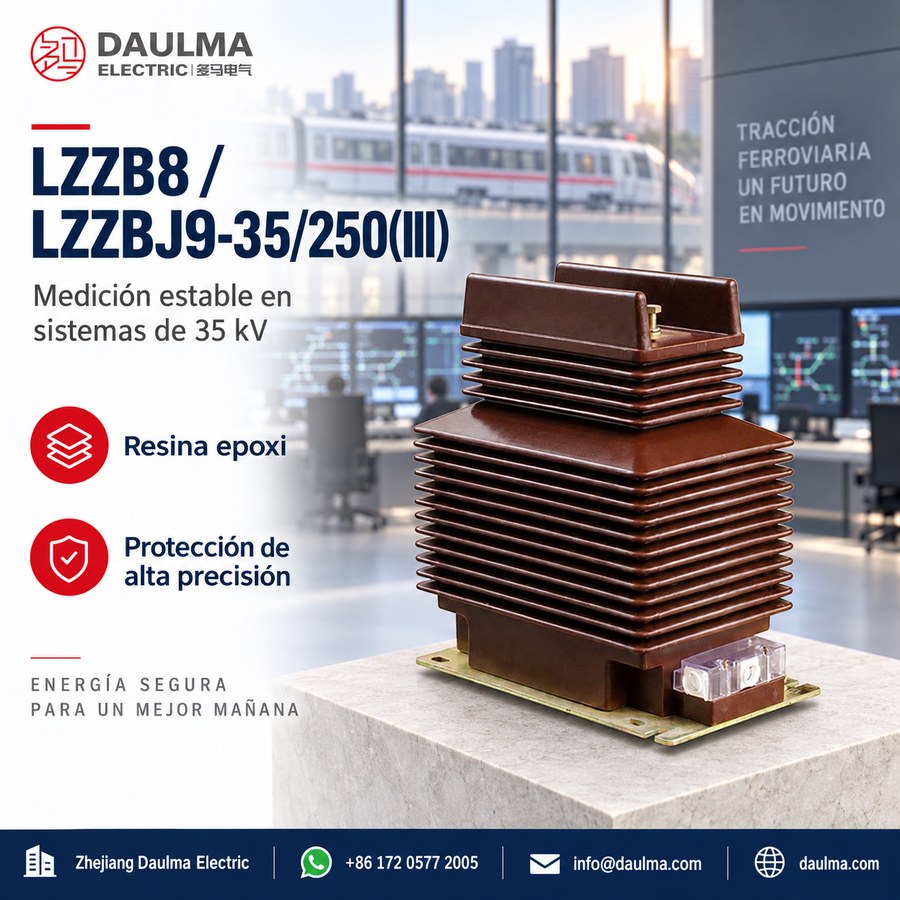

Transformador de corriente LZZB8 / LZZBJ9-35/250(III) con centro de control ferroviario

Resumen de características principales

Parámetro Valor nominal
Clase de tensión del sistema 35 kV / 40,5 kV
Nivel nominal de aislamiento 40,5/95/185 kV
Frecuencia nominal 50 Hz o 60 Hz
Corriente secundaria nominal 5 A o 1 A
Rango de corriente primaria Hasta 2500 A (según proyecto)
Exactitud para medición 0,2S, 0,2, 0,5
Exactitud para protección 5P20
Carga típica 15 VA, 25 VA, 30 VA, 50 VA
Condición de instalación Interior
Material aislante Resina epoxi moldeada
Tipo de estructura Tipo pilar, completamente cerrado
Ancho del cuerpo moldeado 250 mm

Construcción

El LZZB8 / LZZBJ9-35/250(III) emplea una construcción tipo pilar completamente cerrada, con todos los componentes activos —devanado primario, devanado secundario y núcleo magnético— encapsulados permanentemente en un cuerpo monolítico de resina epoxi. Este sistema de aislamiento monobloque proporciona excelente rigidez dieléctrica, resistencia al rastreo y protección ambiental contra humedad y contaminación. El ancho del cuerpo moldeado de 250 mm es un parámetro dimensional clave que determina la integración en gabinetes, la separación fase-fase y la ubicación de los bornes secundarios. Los terminales primarios están identificados como P1 y P2, mientras que los terminales secundarios (por ejemplo, 1S1/1S2, 2S1/2S2) se disponen según el número de devanados y los diagramas de conexión específicos del proyecto. El diseño garantiza rigidez mecánica a largo plazo y estabilidad térmica tanto en condiciones normales como durante cortocircuitos, típicos en aplicaciones de celdas interiores de 35 kV.

Parámetros técnicos

Condiciones de servicio

  • Temperatura ambiente: -15 °C a +40 °C como referencia para la versión de gran altitud; promedio diario no superior a +30 °C.
  • Altitud: No excede 3000 m como referencia para el diseño de gran altitud; confirme la corrección del aislamiento para proyectos especiales.
  • Humedad: Humedad relativa promedio en 24 h no superior al 95 % como referencia.
  • Grado de contaminación: Clase II como referencia para condiciones de servicio en interiores.
  • Instalación: Instalación en interiores para sistemas de distribución y celdas de 35 kV / 40,5 kV.

Parámetros técnicos

Los transformadores de corriente LZZB8 y LZZBJ9-35/250(III) son equipos para interiores moldeados en resina epoxi, clasificados para sistemas de 35 kV / 40,5 kV, diseñados para operar entre -15 °C y +40 °C a altitudes de hasta 3000 m. Cumplen con las normas IEC 61869-1/-2 y GB/T 20840.1/.2 y admiten corrientes primarias nominales de 50 A a 2500 A con salidas secundarias de 1 A o 5 A.

Corriente
primaria
nominal (A)		 Combinación
de clases
de exactitud		 Salida
nominal
(VA)		 Corriente
térmica
nominal
de corta
duración (kA/1 s)		 Corriente
dinámica
nominal (kA)
10 0,2; 0,5; 0,2S 10; 15 6 15
0,5/10P10 10/15; 15/15 6 15
20 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/10P10 15/15 10 25
25 0,2 10; 15 10 25
0,5 10; 15 10 25
0,2S 10; 15 10 25
0,2/0,5 10; 15 10 25
0,2/0,5 10/15; 15/15 10 25
30 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/0,2 10/10; 10/15 10 25
0,2S/0,5 10/10; 10/15 10 25
0,2/10P10 10/10; 10/15; 15/15 10 25
0,5/10P10 10/10; 10/15; 15/15 10 25
0,5/10P15 10/10; 15/15 10 25
40 0,2 10; 15; 20; 30 10 25
0,5 10; 15; 20; 30 20 50
0,2S 10; 15; 20; 30 10 25
0,2/0,2 10/10; 15/15; 20/20 10 25
0,2S/0,5 10/10; 15/15; 20/20 10 25
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 10 25
0,5/10P15; 0,5/10P20 10/10; 15/15 10 25
50; 60 0,2 10; 15; 20; 30 20 50
0,5 10; 15; 20; 30 25 63
0,2S 10; 15; 20; 30 20 50
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 20 50
0,2/0,5; 0,2S/0,5 10/10; 15/15; 20/20 20 50
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 20 50
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 10 25
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 10 25
0,2/0,5/10P10 15/15/15; 30/30/30 10 25
75 0,2 10; 15; 20; 30 31,5 80
0,5 10; 15; 20; 30 31,5 80
0,2S 10; 15; 20; 30 31,5 80
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 31,5 80
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 31,5 80
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 31,5 80
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 25 63
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 15 38
0,2/0,5/10P10 15/15/15; 30/30/30 15 38
100 0,2 10; 15; 20; 30 40 100
0,5 10; 15; 20; 30 40 100
0,2S 10; 15; 20; 30 40 100
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 40 100
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 40 100
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 40 100
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 20 50
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 20 50
0,2/0,5/10P10 15/15/15; 30/30/30 20 50
0,5/10P10/10P20 15/15/15; 15/15/20 20 50
125 0,2; 0,2S; 0,5 10; 15 40 100
0,2/10P10; 0,5/10P10 15/15 40 100
0,2/10P20; 0,5/10P20 15/15 20 50
150 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 50 125
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 25 63
0,2/0,5/10P10 15/15/15; 30/30/30 25 63
0,5/10P10/10P20 15/15/15; 15/15/20 25 63
200; 250 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 31,5 80
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 31,5 80
0,2/0,5/10P10 15/15/15; 30/30/30 31,5 80
0,5/10P10/10P20 15/15/15; 15/15/20 31,5 80
300; 400 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 63 160
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 63 160
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 40 100
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 40 100
0,2/0,5/10P10 15/15/15; 30/30/30 40 100
0,5/10P10/10P20 15/15/15; 15/15/30 40 100
500; 600; 630 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 63 160
0,2/

Selección y preguntas frecuentes

Guía de selección

  • Seleccione III cuando se requieran tres núcleos secundarios. Compare cuidadosamente el perfil y la caja de bornes del modelo 250(III) con las versiones I y II; el mismo código de ancho de cuerpo no garantiza intercambiabilidad.
  • Elija la relación de transformación entre 50 A y 2500 A. Confirme previamente los valores nominales y de falla de la fila 315 A antes de realizar el pedido, ya que su posición en la tabla y progresión de valores requieren verificación.
  • Defina las funciones de los tres núcleos. En rangos de 300 A a 1600 A, especifique combinaciones como doble medición más protección, medición más doble protección o triple protección 5P20 con bornes por núcleo.
  • Diseñe conjuntamente la altitud y el aislamiento. Para versiones a 3000 m, confirme el rendimiento 40,5/95/185 kV, distancias eléctricas, distancias de fuga, elevación de temperatura y descarga parcial.
  • Verifique los datos de falla y montaje para altas corrientes. La fila de 2500 A se suministra bajo acuerdo; obtenga duración RMS, corriente de cresta, interfaz con barras, base, esfuerzos en bornes e informes de ensayo.

Preguntas Frecuentes

Q1: ¿Se puede instalar este transformador de 35 kV a gran altitud?

Sí, soporta hasta 3000 m de altitud. Está diseñado para temperaturas de -15 °C a +40 °C en interiores. Confirme los requisitos de aislamiento con fábrica para altitudes extremas.

Q2: ¿Qué clases de exactitud están disponibles para medición y protección?

Ofrece combinaciones de clases 0,2; 0,5 y 0,2S para medición. Las salidas secundarias nominales son de 1 A o 5 A. El núcleo está optimizado para garantizar precisión en estos rangos.

Q3: ¿Cuál es la capacidad de cortocircuito térmico y dinámico?

La corriente térmica y dinámica varía según la corriente primaria nominal elegida. El diseño en resina epoxi garantiza alta resistencia mecánica. Los valores exactos se confirman según la hoja de datos del proyecto.

Q4: ¿Este equipo cumple con las normativas internacionales IEC?

Sí, cumple estrictamente con las normas IEC 61869-1/-2 y GB/T 20840.1/.2. Es un transformador de corriente de interior para celdas de 35 kV / 40,5 kV. Solicite los certificados de fábrica al realizar la compra.

Q5: ¿Es posible personalizar la corriente primaria nominal del transformador?

Sí, admite corrientes primarias nominales desde 50 A hasta 2500 A. La fabricación en resina epoxi permite adaptaciones para sistemas de distribución. Envíe su especificación técnica para confirmar disponibilidad y tiempos.

Q6: ¿Para qué tipo de celdas de media tensión se recomienda?

Está diseñado exclusivamente para instalación en interiores en sistemas de distribución de 35 kV y 40,5 kV. Soporta un grado de contaminación Clase II y humedad relativa hasta el 95 %.
