250(III) tříjádrová platforma proudových transformátorů pro víceobvodové měření a ochranu 5P20 při napětí 35–40,5 kV

  • Rozsah 50 A–2500 A podporuje standardní vývody i vysokoproudé vnitřní rozváděče
  • Od 300 A výše jsou tříjádrové varianty kombinující dvojí měření s ochranou
  • Alternativní uspořádání nabízí jedno měřicí a dvě ochranná jádra nebo tři jádra 5P20
  • Výstupy 15 VA třídy 0,2, 25 VA třídy 0,5 a 50 VA 5P20 zajišťují definované sekundární funkce
  • Verze pro nadmořskou výšku 3000 m jsou k dispozici s ověřením izolace specifickým pro daný projekt
Odeslat poptávku

Přehled

Transformátor LZZB8 / LZZBJ9-35/250(III) je vnitřní proudový transformátor zalitý epoxidovou pryskyřicí určený pro střídavé distribuční soustavy středního napětí 35 kV / 40,5 kV s frekvencí 50 Hz nebo 60 Hz. Má plně uzavřenou sloupkovou konstrukci, přičemž primární i sekundární vinutí spolu s magnetickým jádrem jsou trvale zapouzdřeny v pevném tělese z epoxidové pryskyřice, což zajišťuje vysokou izolační pevnost, odolnost proti vlhkosti a mechanickou stabilitu.

Tento proudový transformátor (CT) podporuje kombinované funkce měření a ochrany, běžně konfigurované s třídami přesnosti 0,2S pro měření a 5P20 pro ochranu při zátěži až 50 VA. Je vhodný pro použití v rozvaděčích 35 kV, distribučních skříních a vnitřních trafostanicích, kde jsou vyžadována přesná měření proudu, elektroměrování a spolehlivá reléová ochrana za řízených montážních podmínek.

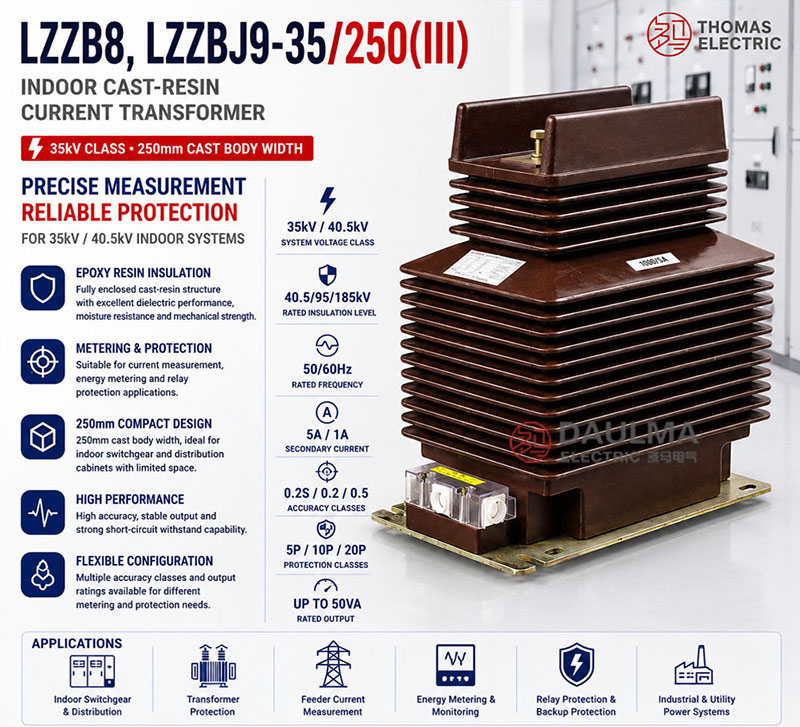

Zobrazení produktu

Přehled klíčových parametrů

Parametr Hodnota
Třída napětí soustavy 35 kV / 40,5 kV
Jmenovitá izolační úroveň 40,5/95/185 kV
Jmenovitá frekvence 50 Hz nebo 60 Hz
Jmenovitý sekundární proud 5 A nebo 1 A
Rozsah primárního proudu Až 2500 A (dle projektu)
Přesnost pro měření 0,2S, 0,2, 0,5
Přesnost pro ochranu 5P20
Běžná zátěž 15 VA, 25 VA, 30 VA, 50 VA
Podmínky instalace Vnitřní prostředí
Izolační materiál Epoxidová pryskyřice
Typ konstrukce Sloupkový, plně uzavřený
Šířka zalitého tělesa 250 mm

Konstrukce

Transformátor LZZB8 / LZZBJ9-35/250(III) má plně uzavřenou sloupkovou konstrukci, přičemž všechny aktivní komponenty – primární vinutí, sekundární vinutí a magnetické jádro – jsou trvale zapouzdřeny v monolitickém tělese z epoxidové pryskyřice. Tento izolační systém poskytuje vynikající dielektrickou pevnost, odolnost proti povrchovému přeskoku a ochranu proti vlhkosti a znečištění. Šířka zalitého tělesa 250 mm je klíčovým rozměrovým parametrem, který ovlivňuje integraci do rozvaděče, vzdálenosti mezi fázemi a umístění sekundárních svorek. Primární svorky jsou označeny P1 a P2, zatímco sekundární svorky (např. 1S1/1S2, 2S1/2S2) jsou uspořádány podle počtu vinutí a projektové zapojovací schématu. Konstrukce zajišťuje dlouhodobou mechanickou tuhost a tepelnou stabilitu jak při kontinuálním provozu, tak při zkratových podmínkách typických pro vnitřní rozvaděče 35 kV.

Technické parametry

Provozní podmínky

  • Okolní teplota: -15 °C až +40 °C (referenční pro verzi pro vysokou nadmořskou výšku); denní průměr nesmí překročit +30 °C.
  • Nadmořská výška: Maximálně 3000 m pro referenční návrh pro vysokou nadmořskou výšku; pro speciální projekty potvrďte korekci izolace.
  • Vlhkost: Denní průměrná relativní vlhkost nepřesahuje referenční hodnotu 95 %.
  • Stupeň znečištění: Třída II pro vnitřní provozní podmínky.
  • Instalace: Vnitřní instalace do rozvaděčů a distribučních systémů 35 kV / 40,5 kV.

Technické parametry

Transformátory LZZB8 a LZZBJ9-35/250(III) jsou vnitřní proudové transformátory zalité epoxidovou pryskyřicí, jmenovitě hodnocené pro soustavy 35 kV / 40,5 kV s epoxidovou izolací, určené pro provoz v teplotním rozsahu -15 °C až +40 °C a nadmořské výšce do 3000 m. Splňují normy IEC 61869-1/-2 a GB/T 20840.1/.2 a podporují jmenovité primární proudy od 50 A do 2500 A se sekundárními výstupy 1 A nebo 5 A.

Jmenovitý
primární
proud (A)		 Kombinace
tříd přesnosti		 Jmenovitý
výstup
(VA)		 Jmenovitý
krátkodobý
tepelný
proud (kA/1 s)		 Jmenovitý
dynamický
proud (kA)
10 0,2; 0,5; 0,2S 10; 15 6 15
0,5/10P10 10/15; 15/15 6 15
20 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/10P10 15/15 10 25
25 0,2 10; 15 10 25
0,5 10; 15 10 25
0,2S 10; 15 10 25
0,2/0,5 10; 15 10 25
0,2/0,5 10/15; 15/15 10 25
30 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/0,2 10/10; 10/15 10 25
0,2S/0,5 10/10; 10/15 10 25
0,2/10P10 10/10; 10/15; 15/15 10 25
0,5/10P10 10/10; 10/15; 15/15 10 25
0,5/10P15 10/10; 15/15 10 25
40 0,2 10; 15; 20; 30 10 25
0,5 10; 15; 20; 30 20 50
0,2S 10; 15; 20; 30 10 25
0,2/0,2 10/10; 15/15; 20/20 10 25
0,2S/0,5 10/10; 15/15; 20/20 10 25
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 10 25
0,5/10P15; 0,5/10P20 10/10; 15/15 10 25
50; 60 0,2 10; 15; 20; 30 20 50
0,5 10; 15; 20; 30 25 63
0,2S 10; 15; 20; 30 20 50
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 20 50
0,2/0,5; 0,2S/0,5 10/10; 15/15; 20/20 20 50
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 20 50
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 10 25
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 10 25
0,2/0,5/10P10 15/15/15; 30/30/30 10 25
75 0,2 10; 15; 20; 30 31,5 80
0,5 10; 15; 20; 30 31,5 80
0,2S 10; 15; 20; 30 31,5 80
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 31,5 80
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 31,5 80
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 31,5 80
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 25 63
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 15 38
0,2/0,5/10P10 15/15/15; 30/30/30 15 38
100 0,2 10; 15; 20; 30 40 100
0,5 10; 15; 20; 30 40 100
0,2S 10; 15; 20; 30 40 100
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 40 100
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 40 100
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 40 100
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 20 50
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 20 50
0,2/0,5/10P10 15/15/15; 30/30/30 20 50
0,5/10P10/10P20 15/15/15; 15/15/20 20 50
125 0,2; 0,2S; 0,5 10; 15 40 100
0,2/10P10; 0,5/10P10 15/15 40 100
0,2/10P20; 0,5/10P20 15/15 20 50
150 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 50 125
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 25 63
0,2/0,5/10P10 15/15/15; 30/30/30 25 63
0,5/10P10/10P20 15/15/15; 15/15/20 25 63
200; 250 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 31,5 80
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 31,5 80
0,2/0,5/10P10 15/15/15; 30/30/30 31,5 80
0,5/10P10/10P20 15/15/15; 15/15/20 31,5 80
300; 400 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2;

Výběr a časté otázky

Návod pro výběr

  • Zvolte verzi III, pokud potřebujete tři sekundární jádra. Porovnejte přesné rozměry a svorkovnici modelu 250(III) s verzemi I a II; stejný kód šířky tělesa nezaručuje vzájemnou zaměnitelnost.
  • Zvolte převod v rozsahu 50 A–2500 A. Před objednáním ověřte neobvyklý řádek 315 A a jeho zkratové hodnoty, protože jeho umístění v tabulce a postupné hodnocení vyžadují kontrolu.
  • Definujte funkce všech tří jader. V rozsahu 300 A–1600 A specifikujte buď dvojí měření plus ochranu, měření plus dvojí ochranu nebo trojnásobnou ochranu 5P20 se samostatnými svorkami pro každé jádro.
  • Zohledněte nadmořskou výšku a izolaci společně. Pro verze určené do 3000 m ověřte výkon 40,5/95/185 kV, vzdálenosti, povrchové cesty, oteplování a částečné výboje.
  • Ověřte údaje o zkratu a uchycení pro vysoké proudy. Řádek 2500 A je dle dohody; vyžádejte si dobu trvání efektivní hodnoty proudu, špičkový proud, rozhraní přípojnice, základnu, síly na svorkách a zkušební protokoly.

Často kladené otázky

Otázka 1: Čím se liší 250(III) od verzí 250-I a 250-II?

Verze III zdůrazňuje uspořádání se třemi jádry při středních a vysokých proudech. Mechanické rozměry a svorky je však nutno porovnat na výkresu konkrétní verze.

Otázka 2: Může poskytovat tři ochranná jádra?

Ano, kombinace 5P20/5P20/5P20 je uvedena pro skupiny 300 A–1600 A, avšak za předpokladu potvrzení existence tří fyzických jader a výstupu 50 VA na jádro.

Otázka 3: Může poskytovat dvě měřicí jádra a jedno ochranné jádro?

Ano. Kombinace jako 0,2/0,5/5P20 a 0,5/0,5/5P20 jsou uvedeny od 300 A výše.

Otázka 4: Je řádek 315 A spolehlivý?

Může představovat platný projektový převod, ale jeho pořadí a nižší zkratová hodnota ve srovnání s řádkem 200 A jsou neobvyklé. Potvrďte zamýšlený převod a certifikované hodnoty odolnosti.

Otázka 5: Jaké výstupy platí pro tři jádra?

Stránka uvádí 15 VA pro třídu 0,2, 25 VA pro třídu 0,5 a 50 VA pro 5P20. Požadujte konečné pořadí objednaných funkcí na typovém štítku.

Otázka 6: Je provoz do 3000 m automatický?

Ne. Vztahuje se na konstrukci pro vysokou nadmořskou výšku a vyžaduje potvrzení vnější izolace, chlazení a vzdáleností v rozvaděči.

Otázka 7: Co je třeba zkontrolovat pro 2500 A?

Vyžádejte si dohodnuté parametry odolnosti proti zkratu, oteplování, údaje o primárních svorkách a přípojnici, rozměry a zkušební dokumenty. Nikdy nezapínejte sekundární obvod pod napětím.

Často kladené otázky

Q1: Lze tento 35kV proudový transformátor instalovat venku?

Ne, je určen výhradně pro vnitřní instalaci. Má stupeň znečištění II pro vnitřní rozvaděče 35 kV. Pro venkovní aplikace kontaktujte náš tým.

Q2: Která třída přesnosti je vhodná pro fakturační měření?

Zvolte třídu přesnosti 0,2S pro fakturační měřiče. Zajišťuje vysokou přesnost dle normy IEC 61869-2. Na vyžádání dodáme kalibrační protokoly.

Q3: Jaký je jmenovitý zkratový proud tohoto modelu?

Jmenovitý krátkodobý tepelný proud je 6 kA po dobu 1 sekundy a dynamický proud činí 15 kA. Přesné hodnoty potvrďte dle zvoleného primárního proudu.

Q4: Splňují tyto transformátory mezinárodní normy IEC?

Ano, plně odpovídají normám IEC 61869-1 a IEC 61869-2. Standardní typové zkoušky a protokoly doložíme pro schválení do projektu.

Q5: Lze přizpůsobit primární proud až na 2500 A?

Ano, rozsah jmenovitého primárního proudu je od 50 A do 2500 A. Uveďte přesné požadavky na primární a sekundární proud v poptávce.

Q6: Jak ovlivňuje vysoká nadmořská výška podmínky instalace?

Standardní provedení podporuje nadmořskou výšku do 3000 metrů. Pro instalace nad tuto hranici je nutné ověřit korekci izolace s našimi inženýry.
