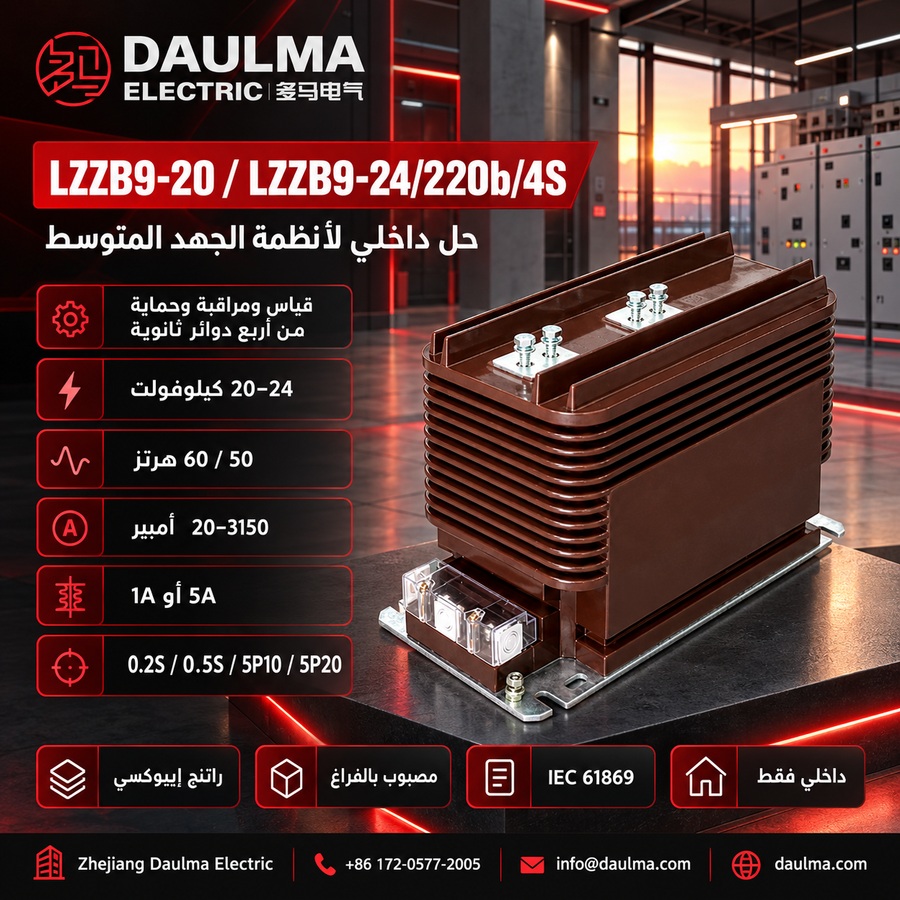

نظرة عامة
يُعد محولا التيار LZZB9-20 وLZZB9-24/220b/4S محولاً داخلياً من راتنج الإيبوكسي المصبوب، مصمماً لأنظمة التوزيع ذات الجهد المتوسط 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يتميز بهيكل عازل خارجي مغلف بالكامل من راتنج الإيبوكسي مع أضلاع خارجية، مما يوفر قوة عازلة وكهربائية ميكانيكية محسّنة للتطبيقات الداخلية.
يدعم هذا المحول تيارات ثانوية قياسية تبلغ 5 أمبير أو 1 أمبير، ويتوافق مع المعيارين IEC 61869-1 وIEC 61869-2. تم تصميمه لقياس التيار بدقة، وقياس الطاقة، ومراقبة الدوائر، والحماية المرحلية في أنظمة التيار المتردد بتردد 50 هرتز أو 60 هرتز، ويُستخدم عادةً في محطات التحويل الكهربائية، وغرف التوزيع الصناعية، ولوحات التوزيع الداخلية.

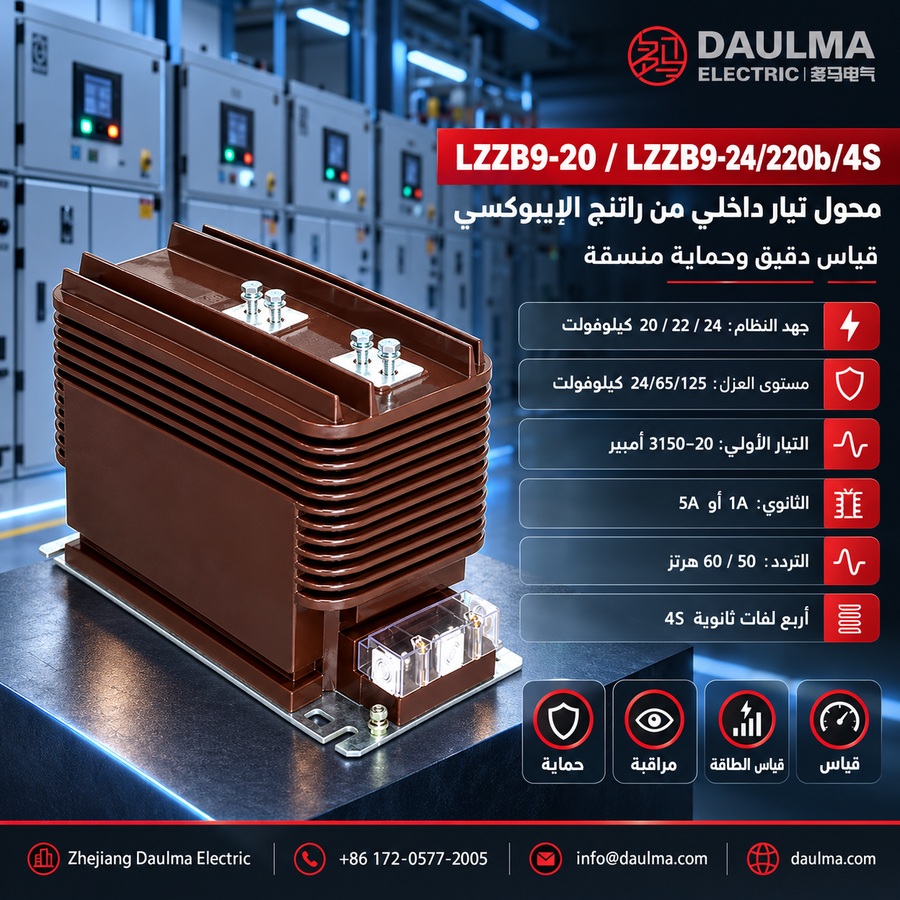

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 20kV / 22kV / 24kV |
| مستوى العزل المصنّف | 24/65/125kV |
| التيار الأولي المصنّف | 20A – 3150A |
| التيار الثانوي المصنّف | 5A أو 1A |
| تكوين اللفات الثانوية | 4S (أربع لفات مستقلة) |
| التردد | 50Hz أو 60Hz |
| التطبيق | القياس، القياس الكمي، الحماية |
| فئة الحماية | 5P10، 5P20 (حسب التكوين) |
| داخلي/خارجي | داخلي فقط |
| مادة العزل | راتنج إيبوكسي مصبوب |
| المعايير | IEC 61869-1، IEC 61869-2 |
| بيئة التشغيل | خزائن التوزيع، محطات التحويل |

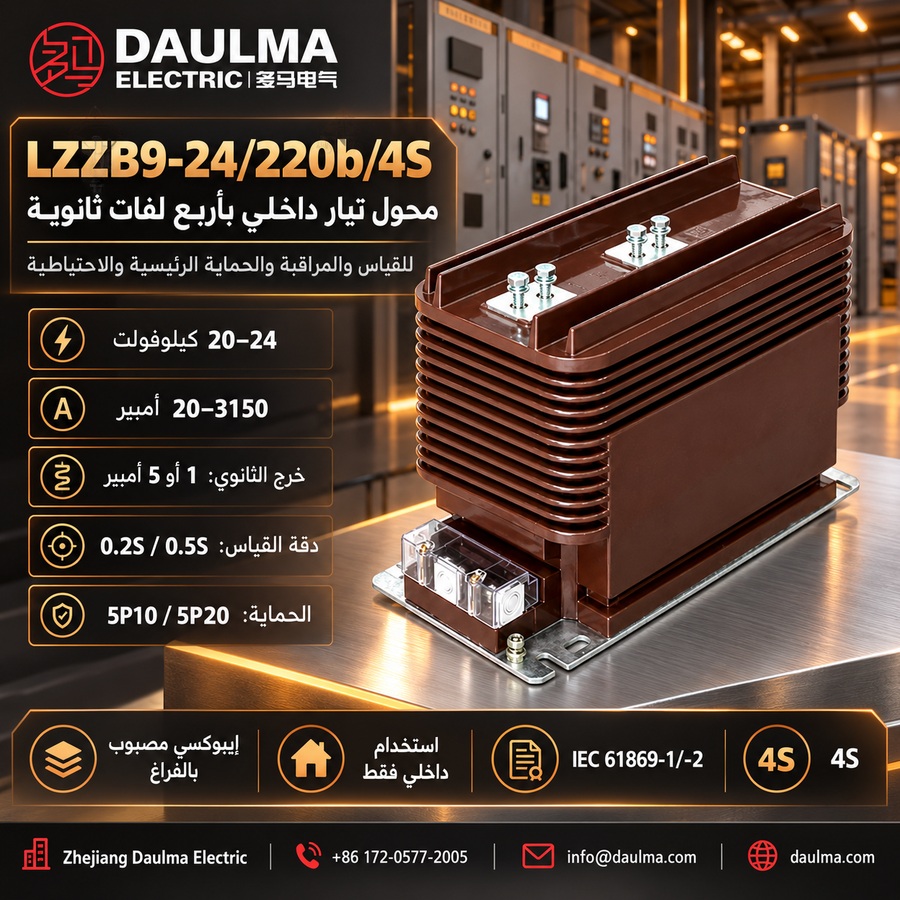

البناء
يتميز محول التيار LZZB9-24/220b/4S بهيكل مغلق بالكامل من راتنج الإيبوكسي المصبوب تحت فراغ لإزالة الفراغات وضمان خصائص عازلة متجانسة. يحتوي السطح الخارجي على أضلاع طولية لزيادة مسافة الزحف، مما يعزز أداء العزل في بيئات الجهد المتوسط الداخلية. يتم تغليف جميع القلوب المغناطيسية واللفات الثانوية بشكل دائم داخل مصفوفة الراتنج، مما يوفر مقاومة ممتازة للرطوبة، واستقراراً حرارياً، وصلابة ميكانيكية. يحتوي صندوق طرفيات سفلي مخصص على مخارج الأربع لفات الثانوية، مما يسمح بتوصيل منظم وآمن لدوائر القياس، والقياس الكمي، والحماية، والحماية الاحتياطية. يلبي هذا البناء متطلبات تركيبات التوزيع الداخلية عالية الموثوقية دون الحاجة إلى عزل مصنّف للاستخدام الخارجي أو مقاومة الأشعة فوق البنفسجية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: لوحات التوزيع الداخلية ذات الجهد المتوسط
- الجهد المصنّف: أنظمة فئة 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت
- التردد المصنّف: 50 هرتز أو 60 هرتز
- درجة حرارة الجو: الحد الأقصى +40°م، الحد الأدنى -5°م، والمتوسط اليومي لا يتجاوز +30°م
- الظروف الجوية: بدون تلوث شديد، غبار موصل، غازات مسببة للتآكل أو تكاثف غير طبيعي
- متطلبات الارتفاع، الرطوبة، مستوى التلوث والزلازل: يجب تأكيدها وفقاً لمواصفات المشروع.
المعاملات الفنية
محول التيار LZZB9-24/220b/4S هو محول داخلي من راتنج الإيبوكسي المصبوب مصمم لأنظمة فئة 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يعمل ضمن نطاق درجة حرارة جو من -5°م إلى +40°م، ويتبع المعايير IEC 61869-1/-2 وGB/T 20840.1/.2، ويدعم تصنيفات تيار أولي من 20 أمبير إلى 3150 أمبير.
| التيار الأولي المصنّف (A) |
مجموعة درجات الدقة |
الخرج المصنّف (VA) | التيار الحراري المصنّف قصير المدى (kA/1s) |
التيار الديناميكي المصنّف (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2(S) | 0.5(S) | 5(10)P10 | 5(10)P20 | ||||
| 20–200 | 0.2(S)/0.2(S)/5(10)P 0.2(S)/0.5(S)/5(10)P 0.2(S)/5(10)P/5(10)P 0.2(S)/5(10)P/5(10)P |
15 | 15 | 20 | 20 | 150 I1n | 375 I1n |
| 300 | 31.5 | 80 | |||||
| 400–500 | 45 | 110 | |||||
| 600–800 | 63 | 130 | |||||
| 1000–3150 | 20 | 30 | 100 | 160 | |||

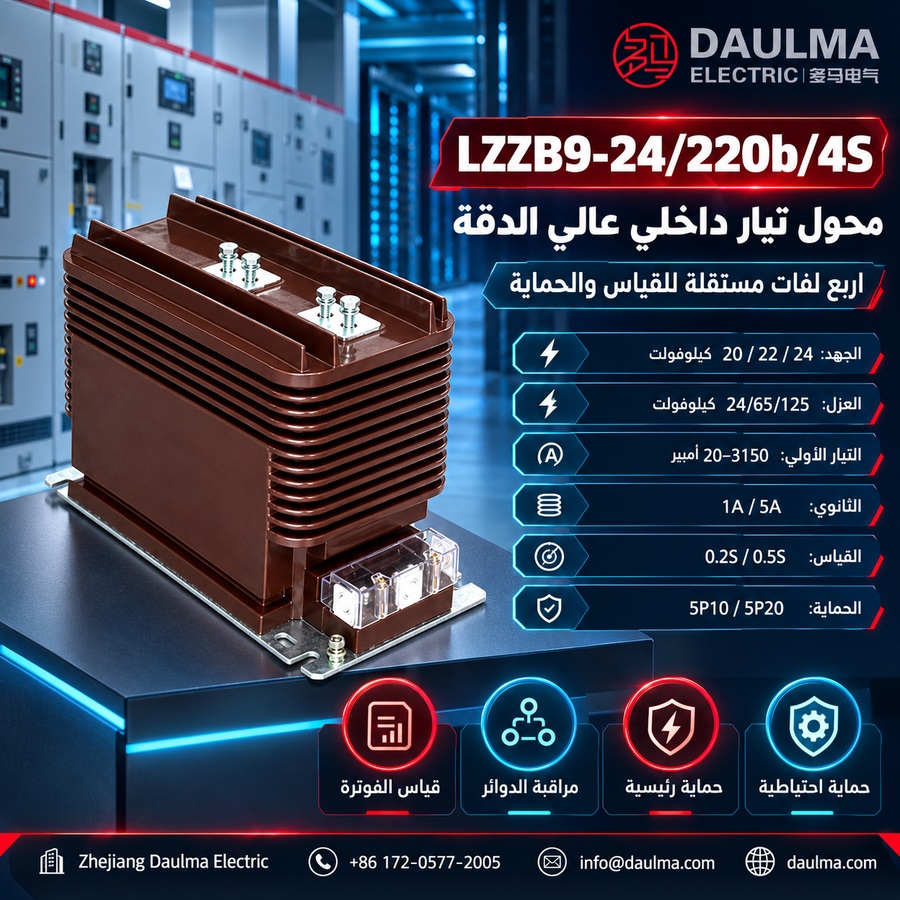

اللفات وترميز الطرفيات
| الطرفية | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | الطرفيات الأولية | تُستخدم كمرجع لاتجاه التيار الأولي والاستقطاب. |
| 1S1 / 1S2 | اللفة الثانوية الأولى | تُخصص عادةً للقياس أو القياس عالي الدقة. |
| 2S1 / 2S2 | اللفة الثانوية الثانية | تُخصص عادةً للقياس أو قياس الطاقة. |
| 3S1 / 3S2 | اللفة الثانوية الثالثة | تُخصص عادةً للحماية المرحلية. |
| 4S1 / 4S2 | اللفة الثانوية الرابعة | تُستخدم للحماية الاحتياطية، أو دائرة مرحلية مستقلة، أو مراقبة خاصة بالمشروع. |
| نقطة التأريض | التأريض الوقائي | يجب تأريض نقطة واحدة من الدائرة الثانوية وفقاً لممارسات المشروع. |
التركيب والتوصيلات
الأبعاد الكلية والتركيب

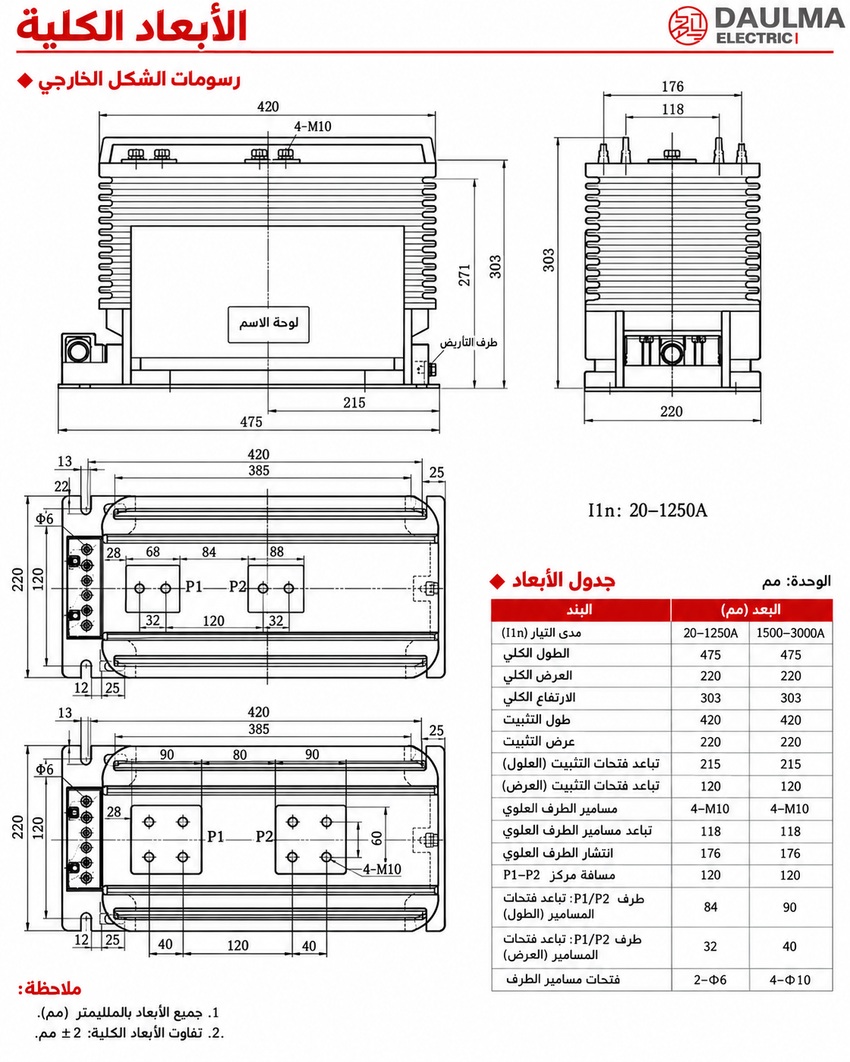

يُصمم محول التيار LZZB9-24/220b/4S للتركيب الداخلي ضمن لوحات التوزيع بجهد 24 كيلوفولت. يُركب باستخدام فتحات التثبيت الأساسية كما هو موضح في مخطط التركيب. تأكد من المحاذاة الصحيحة مع قضيب التوزيع الأولي، وتحقق من وجود مساحة كافية للوصول إلى التوصيلات الثانوية عبر صندوق الطرفيات الجانبية السفلي. تأكد من اتجاه الطرفيات الأولية ونمط الثقوب بناءً على نطاق التيار المختار (20–1250 أمبير أو 1500–3000 أمبير) قبل التجميع النهائي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر للاستخدام الداخلي فقط—هذا المحول من راتنج الإيبوكسي المصبوب غير مصنّف للاستخدام الخارجي.
- تأكد من توافق جهد النظام: مصمم لأنظمة داخلية بجهد 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت بمستوى عزل 24/65/125 كيلوفولت.
- حدّد نسبة التيار المطلوبة والتيار الثانوي (5 أمبير أو 1 أمبير) بناءً على احتياجات القياس والحماية.
- اختر درجات الدقة حسب وظيفة كل لفة—المجموعات الشائعة تشمل 0.2S، 0.5S، 5P10، و5P20.
- تحقق من تفاصيل الواجهة الميكانيكية والكهربائية: تخطيط الطرفيات الأولية، أبعاد التركيب، اتجاه صندوق الطرفيات الثانوية، والمسافة البينية لقضبان التوزيع.
الأسئلة الشائعة
س1: أين يمكن تركيب محول التيار LZZB9-24 ذو الجهد 24 كيلوفولت؟
يُركب في لوحات التوزيع الداخلية ذات الجهد المتوسط لأنظمة 20 و22 و24 كيلوفولت. يعمل بتردد 50 أو 60 هرتز. يرجى تأكيد مواصفات المشروع عند الطلب.
س2: أي درجات دقة متاحة لقياس التيار والحماية في هذا المحول؟
تتوفر فئات 0.2S و0.5S للقياس، و5P أو 10P للحماية. يدعم تيارات أولية من 20 إلى 3150 أمبير وفق معايير IEC 61869. تواصل معنا لتحديد الفئة الأنسب.
س3: لماذا يُشترط تركيب المحول في لوحات داخلية خالية من التلوث؟
يمنع التكاثف والغبار الموصل من تدهور عزل راتنج الإيبوكسي. يعمل المحول بأمان ضمن درجة حرارة محيط من -5 إلى +40 درجة مئوية. يجب تأكيد مستوى التلوث والارتفاع.
س4: ما هي المعايير الدولية التي يتوافق معها محول التيار LZZB9-20؟
يتوافق المحول مع معايير IEC 61869 وGB/T 20840. يخضع لاختبارات المصنع القياسية قبل الشحن. يمكن توفير شهادات المطابقة الخاصة بالمشروع عند الطلب.
س5: كيف يتم تحديد التيار الحراري والديناميكي قصير المدى للمحول؟
يتم تحديد التيار الحراري والديناميكي بناءً على التيار الأولي المختار. تتراوح التيارات الأولية من 20 إلى 3150 أمبير. يرجى تزويدنا ببيانات نظام الحماية لحساب القيم الدقيقة.
س6: هل يمكن تخصيص نسبة التحويل للتيار الأولي حسب متطلبات المشروع؟
نعم، يدعم المحول تيارات أولية متنوعة تبدأ من 20 أمبير. يتم التخصيص وفقاً لمواصفات اللوحة والمخطط الأحادي الخط. تواصل مع المبيعات لتأكيد الجدول الزمني للتصنيع.
