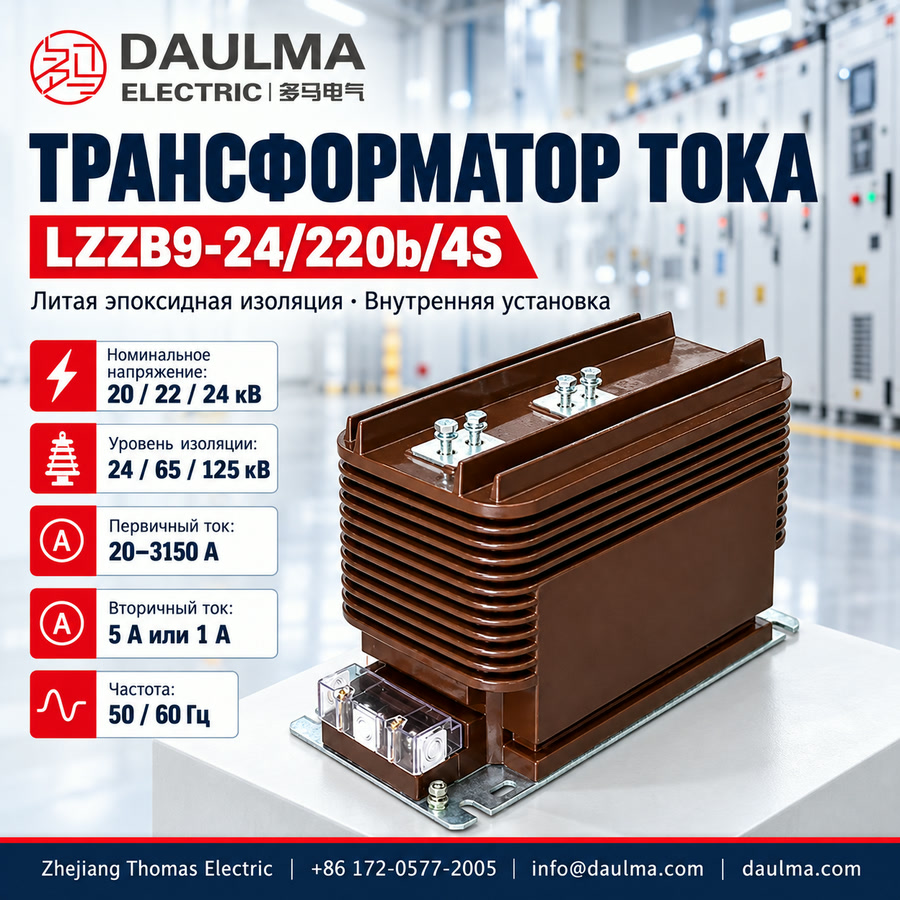

Обзор
Трансформатор тока LZZB9-20, LZZB9-24/220b/4S — это эпоксидный литой трансформатор тока для внутренней установки, предназначенный для систем распределительных устройств среднего напряжения 20 кВ, 22 кВ и 24 кВ. Конструкция полностью герметизирована эпоксидной смолой и оснащена ребристой внешней изоляцией, что обеспечивает повышенную электрическую прочность и механическую устойчивость при эксплуатации внутри помещений.
Данный ТТ поддерживает стандартные вторичные токи 5 А или 1 А и соответствует стандартам МЭК 61869-1 и МЭК 61869-2. Он предназначен для точного измерения тока, учета электроэнергии, мониторинга фидеров и релейной защиты в сетях переменного тока частотой 50 Гц или 60 Гц и широко применяется на подстанциях энергосистем, в промышленных распределительных помещениях и в ячейках КРУ внутренней установки.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 20 кВ / 22 кВ / 24 кВ |
| Номинальный уровень изоляции | 24/65/125 кВ |
| Номинальный первичный ток | 20 А – 3150 А |
| Номинальный вторичный ток | 5 А или 1 А |
| Конфигурация вторичной обмотки | 4S (четыре независимые обмотки) |
| Частота | 50 Гц или 60 Гц |
| Назначение | Учет, измерение, защита |
| Класс точности для защиты | 5P10, 5P20 (в зависимости от конфигурации) |
| Установка | Только внутри помещений |
| Материал изоляции | Эпоксидная литая смола |
| Стандарты | МЭК 61869-1, МЭК 61869-2 |
| Условия эксплуатации | Ячейки КРУ, подстанции |

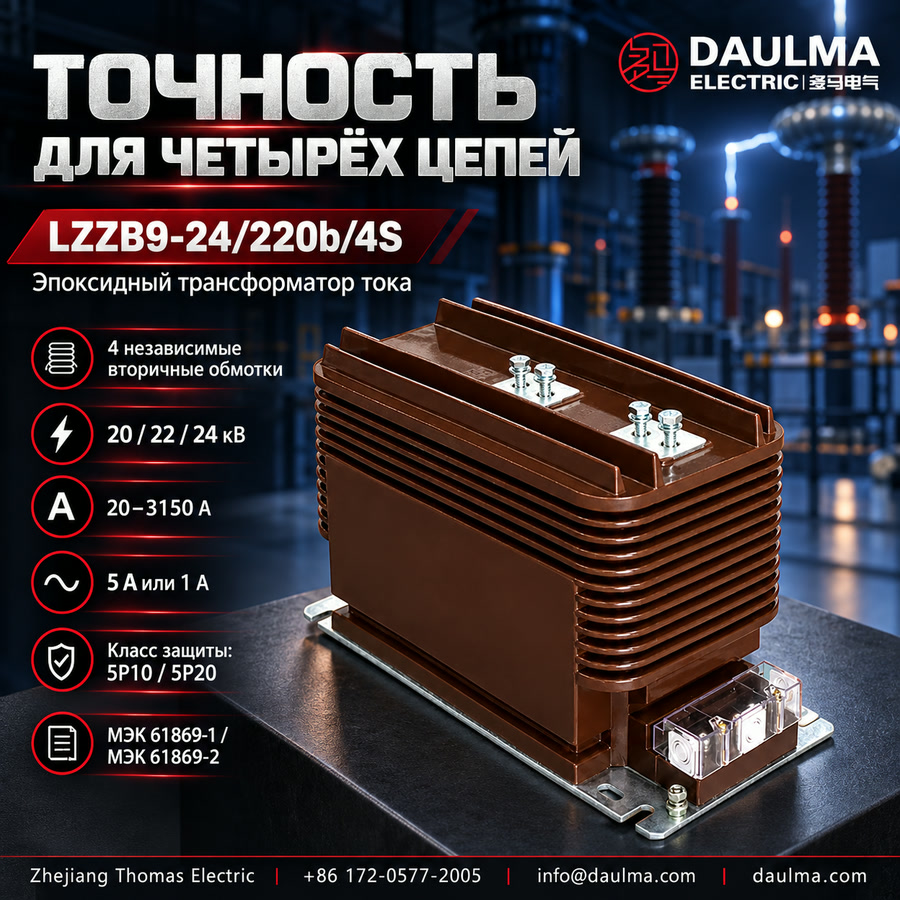

Конструкция
Трансформатор тока LZZB9-24/220b/4S имеет полностью герметичный корпус из эпоксидной литой смолы, отлитый в вакууме для исключения воздушных включений и обеспечения однородных диэлектрических свойств. Внешняя поверхность снабжена продольными ребрами, увеличивающими длину пути утечки и повышающими изоляционные характеристики в условиях внутренней средневольтной установки. Все магнитопроводы и вторичные обмотки надежно запечатаны в эпоксидной матрице, что гарантирует отличную влагостойкость, термическую стабильность и механическую прочность. Специальная нижняя клеммная коробка содержит выводы всех четырех вторичных обмоток, обеспечивая аккуратное и надежное подключение цепей учета, измерения, основной и резервной защиты. Такая конструкция отвечает требованиям высоконадежных установок КРУ внутренней установки и не требует защиты от атмосферных воздействий или УФ-излучения.
Технические параметры
Условия эксплуатации
- Место установки: распределительные устройства среднего напряжения внутри помещений
- Номинальное напряжение: системы классов 20 кВ, 22 кВ и 24 кВ
- Номинальная частота: 50 Гц или 60 Гц
- Температура окружающей среды: максимум +40 °C, минимум –5 °C, среднесуточная не выше +30 °C
- Атмосферные условия: отсутствие сильного загрязнения, проводящей пыли, коррозионных газов или интенсивной конденсации
- Высота над уровнем моря, влажность, степень загрязнения и сейсмические требования: должны быть согласованы в соответствии со спецификацией проекта.
Технические параметры
Трансформатор тока LZZB9-24/220b/4S — это эпоксидный литой трансформатор тока для внутренней установки, предназначенный для систем классов 20 кВ, 22 кВ и 24 кВ. Диапазон рабочих температур окружающей среды составляет от –5 °C до +40 °C, изделие соответствует стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/.2 и поддерживает номинальные первичные токи от 20 А до 3150 А.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (В·А) | Номинальный кратковременный тепловой ток (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 5(10)P10 | 5(10)P20 | ||||
| 20–200 | 0,2(S)/0,2(S)/5(10)P 0,2(S)/0,5(S)/5(10)P 0,2(S)/5(10)P/5(10)P 0,2(S)/5(10)P/5(10)P |
15 | 15 | 20 | 20 | 150 I1n | 375 I1n |
| 300 | 31,5 | 80 | |||||
| 400–500 | 45 | 110 | |||||
| 600–800 | 63 | 130 | |||||
| 1000–3150 | 20 | 30 | 100 | 160 | |||
Обмотки и маркировка выводов
| Вывод | Функция | Примечание по применению |
|---|---|---|
| P1 / P2 | Первичные выводы | Используются для определения направления первичного тока и полярности. |
| 1S1 / 1S2 | Первая вторичная обмотка | Обычно назначается для целей учета или высокоточных измерений. |
| 2S1 / 2S2 | Вторая вторичная обмотка | Обычно назначается для измерений или учета электроэнергии. |
| 3S1 / 3S2 | Третья вторичная обмотка | Обычно назначается для релейной защиты. |
| 4S1 / 4S2 | Четвертая вторичная обмотка | Используется для резервной защиты, независимой цепи реле или специального мониторинга по проекту. |
| Точка заземления | Защитное заземление | Одна точка вторичной цепи должна быть заземлена в соответствии с проектной практикой. |
Установка и подключение

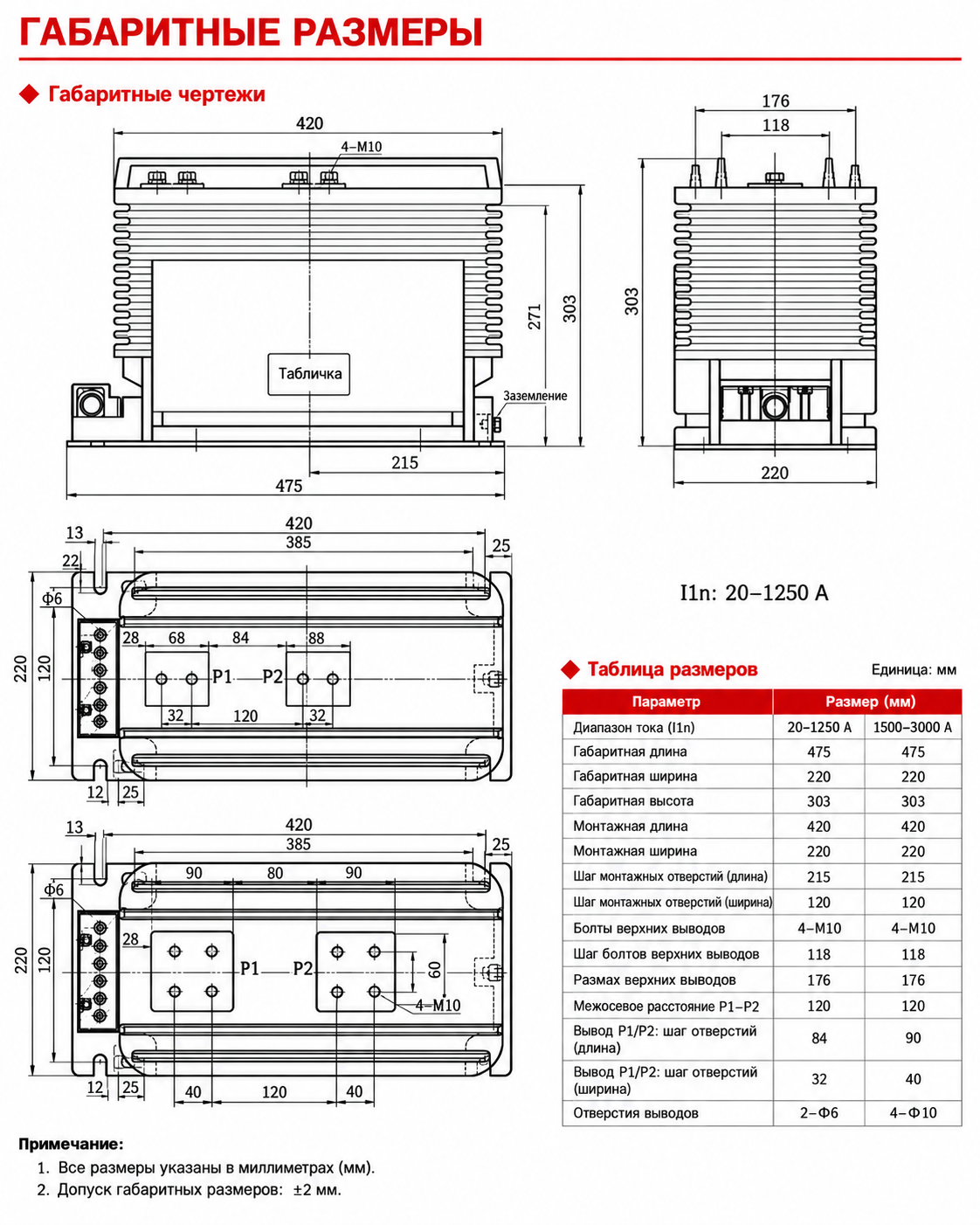

Схема установки
Трансформатор тока LZZB9-24/220b/4S предназначен для монтажа внутри помещений в распределительных устройствах 24 кВ. Установка осуществляется через отверстия в основании, как показано на схеме. Обеспечьте правильное выравнивание относительно первичного шинопровода и проверьте достаточность зазора для подключения вторичных цепей через нижнюю клеммную коробку. Перед окончательной сборкой уточните ориентацию первичных выводов и схему отверстий в зависимости от выбранного диапазона токов (20–1250 А или 1500–3000 А).
Подбор и частые вопросы
Руководство по выбору
- Используйте только внутри помещений — данный литой трансформатор тока не предназначен для наружной установки.
- Убедитесь в совместимости с напряжением сети: изделие рассчитано на системы 20 кВ, 22 кВ и 24 кВ внутренней установки с уровнем изоляции 24/65/125 кВ.
- Укажите требуемое передаточное отношение и значение вторичного тока (5 А или 1 А) в зависимости от задач учета и защиты.
- Выберите классы точности для каждой обмотки в соответствии с её функцией — типовые комбинации: 0,2S, 0,5S, 5P10 и 5P20.
- Проверьте механические и электрические интерфейсы: расположение первичных выводов, габариты крепления, ориентацию клеммной коробки вторичной обмотки и зазоры под шинопровод.
Часто задаваемые вопросы
Вопрос 1: Для каких применений предназначен трансформатор тока LZZB9-24/220b/4S?
Это эпоксидный литой трансформатор тока для внутренней установки, рассчитанный на системы 24 кВ, и используется в КРУ для целей учета, измерения и релейной защиты.
Вопрос 2: Можно ли устанавливать этот ТТ на открытом воздухе?
Нет. Данная модель предназначена исключительно для внутренней установки в КРУ или распределительном оборудовании, если специально не подтвержден вариант для наружного монтажа.
Вопрос 3: Что означает обозначение «4S» в маркировке модели?
«4S» указывает на наличие четырех вторичных обмоток, которые могут быть сконфигурированы для учета, измерения, основной и резервной защиты в соответствии с требованиями проекта.
Вопрос 4: В каких сетях напряжения может применяться данный трансформатор тока?
Он подходит для внутренних систем напряжением 20 кВ, 22 кВ и 24 кВ с номинальным уровнем изоляции 24/65/125 кВ.
Вопрос 5: Какие классы точности доступны для вторичных обмоток?
Типовые комбинации классов точности включают 0,2S и 0,5S для учета, а также 5P10 или 5P20 для функций защиты, в зависимости от спецификации проекта.
Вопрос 6: Что необходимо проверить перед интеграцией этого ТТ в КРУ?
Необходимо сверить расположение первичных выводов, габариты крепления, чертеж диапазона токов, направление клеммной коробки вторичной обмотки, схему подключения 4S, зазоры под шинопровод и место подключения заземления.
Вопрос 7: Какие данные требуются при оформлении заказа?
Укажите класс напряжения, коэффициент трансформации, вторичный ток (5 А или 1 А), комбинацию классов точности 4S, номинальную нагрузку, значения Ith/Idyn, чертеж выводов, схему крепления и необходимые протоколы испытаний или сертификаты.
Часто задаваемые вопросы
Q1: Можно ли установить этот трансформатор на улице?
Нет, модель LZZB9-24 предназначена только для внутренней установки. Она требует защиты от пыли, влаги и агрессивных газов. Для уличных щитов требуется другое исполнение, уточните у менеджера.
Q2: Подходит ли данный аппарат для сетей 20 кВ?
Да, трансформатор тока поддерживает системы классов 20, 22 и 24 кВ. Номинальная частота составляет 50 или 60 Гц. Укажите точное напряжение сети при заказе для подбора изоляции.
Q3: Какие параметры термической и электродинамической стойкости?
Значения кратковременного теплового и динамического токов зависят от номинального первичного тока, который составляет от 20 до 3150 А. Точные цифры для вашего проекта предоставляются по запросу.
Q4: Каким стандартам соответствует оборудование перед поставкой?
Изделие соответствует международным и национальным стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/-2. Наличие конкретных сертификатов для вашего региона необходимо согласовать с отделом продаж.
Q5: Можно ли заказать нестандартные коэффициенты трансформации?
Да, завод принимает заказы на изготовление трансформаторов с индивидуальными параметрами первичного тока и классов точности. Детали кастомизации и сроки производства обсуждаются индивидуально с инженером.
Q6: Какие классы точности доступны для коммерческого учета?
Комбинации классов точности подбираются под задачи проекта, включая высокие классы для измерений. Конкретные доступные варианты и номинальная нагрузка вторичных обмоток указываются в опросном листе.
Q7: Где применяется эпоксидный трансформатор тока LZZB9?
Аппарат используется в комплектных распределительных устройствах среднего напряжения внутри помещений. Эпоксидная изоляция обеспечивает надежность в сетях 20–24 кВ при температуре окружающей среды до +40 °C.
