Přehled
Proudový transformátor LZZB9-20, LZZB9-24/220b/4S je určen pro vnitřní použití a vyroben z epoxidové pryskyřice. Je navržen pro středněnapěťové rozvaděče o jmenovitém napětí 20 kV, 22 kV a 24 kV. Celý izolační systém je tvořen plně zapouzdřeným epoxidovým litím s žebrováním vnějšího povrchu, což zajišťuje zvýšenou dielektrickou pevnost a mechanickou stabilitu při vnitřní instalaci.
Tento proudový transformátor (PT) podporuje standardní sekundární proudy 5 A nebo 1 A a splňuje normy IEC 61869-1 a IEC 61869-2. Je konstruován pro přesné měření proudu, energetickou bilanci, monitorování vývodů a ochranné relé v jednofázových i třífázových střídavých soustavách o kmitočtu 50 Hz nebo 60 Hz. Běžně se nasazuje v distribučních rozvodnách, průmyslových rozvaděčovnách a vnitřních rozváděcích skříních.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Třída napětí | 20 kV / 22 kV / 24 kV |
| Jmenovitá izolační úroveň | 24/65/125 kV |
| Jmenovitý primární proud | 20 A – 3150 A |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Konfigurace sekundáru | 4S (čtyři nezávislá vinutí) |
| Kmitočet | 50 Hz nebo 60 Hz |
| Aplikace | Měření, bilance, ochrana |
| Ochranná třída | 5P10, 5P20 (dle konfigurace) |
| Vnitřní/venkovní | Pouze vnitřní |
| Izolační materiál | Epoxidová pryskyřice |
| Normy | IEC 61869-1, IEC 61869-2 |
| Provozní prostředí | Rozvaděčové skříně, rozvodny |
Konstrukce

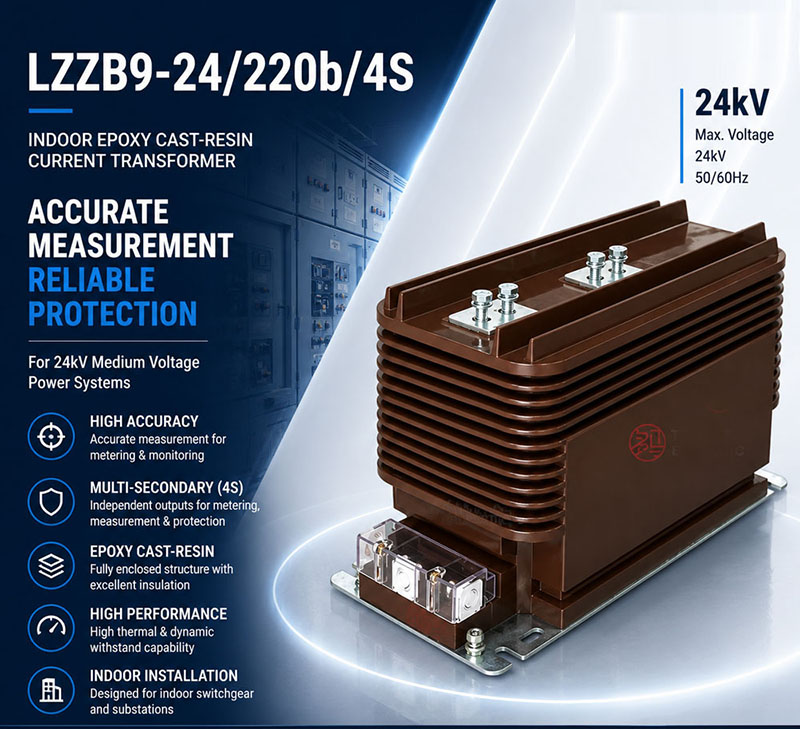

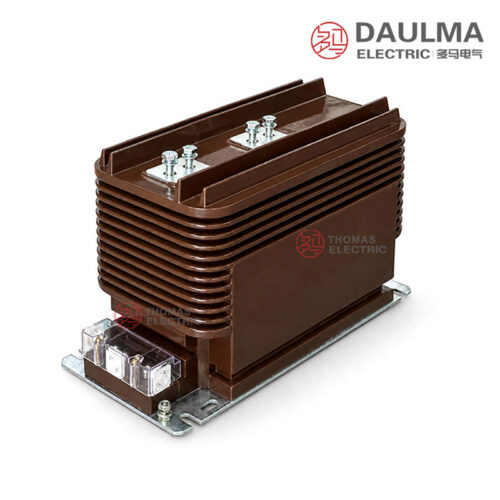

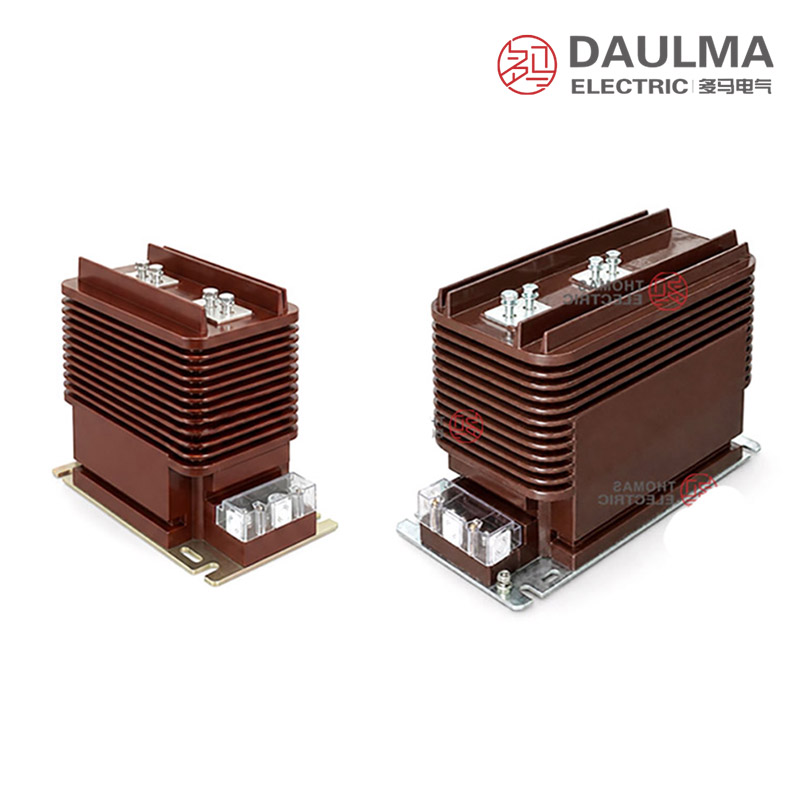

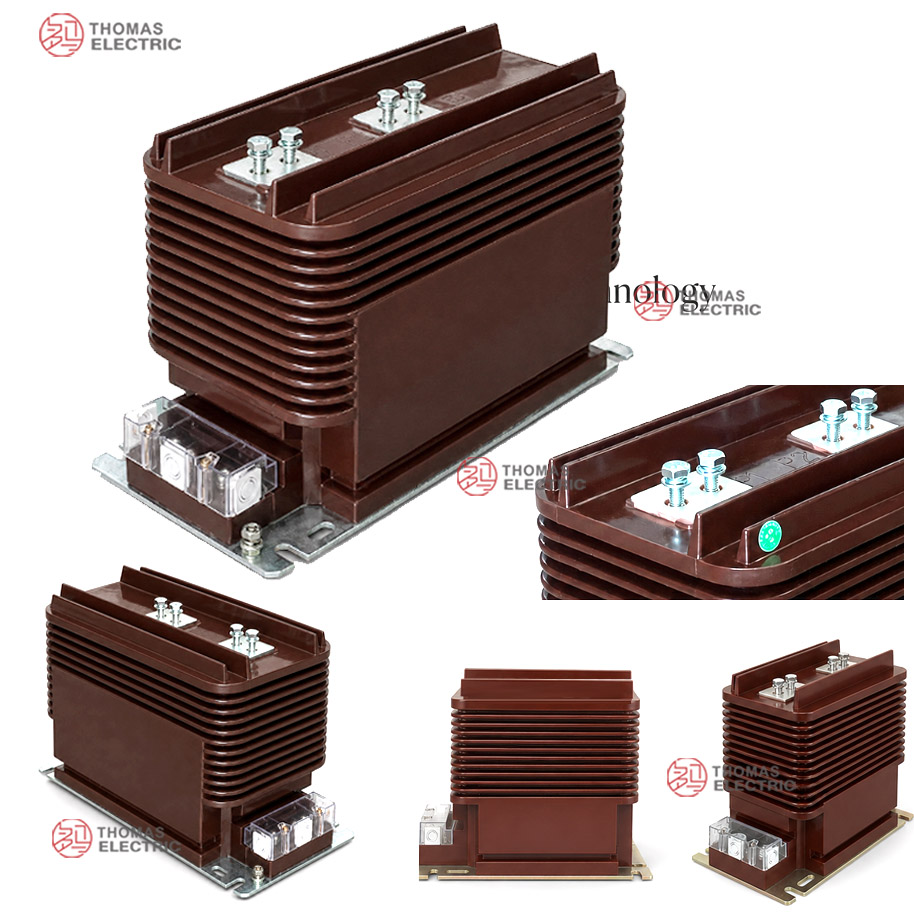

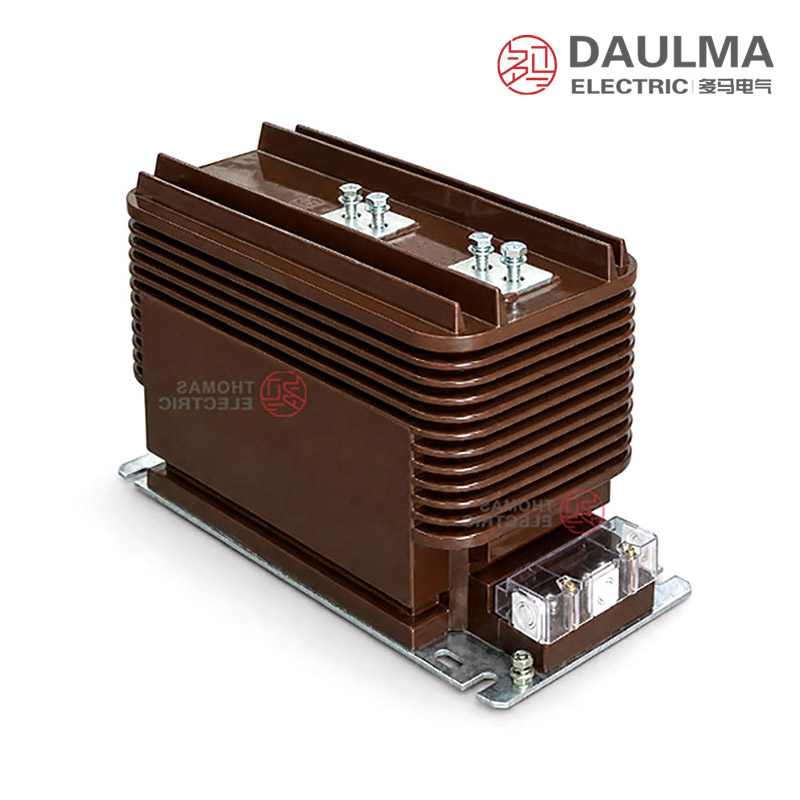

Model LZZB9-24/220b/4S má plně zapouzdřené těleso z epoxidové pryskyřice, které je lisováno za vakua za účelem eliminace pórů a zajištění homogenních dielektrických vlastností. Vnější povrch je opatřen podélnými žebry pro prodloužení průrazné dráhy, což zvyšuje izolační vlastnosti ve vnitřních středněnapěťových prostředích. Všechna magnetická jádra a sekundární vinutí jsou trvale zapouzdřena v epoxidové matrici, což poskytuje vynikající odolnost proti vlhkosti, tepelnou stabilitu a mechanickou odolnost. Samostatná spodní svorkovnice obsahuje vývody všech čtyř sekundárních vinutí, což umožňuje přehledné a bezpečné zapojení obvodů pro měření, bilanci, ochranu a záložní funkce. Tato konstrukce splňuje nároky na vysoce spolehlivé vnitřní instalace v rozvaděčích bez požadavku na venkovní odolnost proti UV záření nebo hermetizaci.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní středněnapěťové rozvaděče
- Jmenovité napětí: soustavy třídy 20 kV, 22 kV a 24 kV
- Jmenovitý kmitočet: 50 Hz nebo 60 Hz
- Okolní teplota: max. +40 °C, min. -5 °C, denní průměr nesmí překročit +30 °C
- Atmosférické podmínky: bez silného znečištění, vodivého prachu, korozivních plynů nebo abnormální kondenzace
- Nadm. výška, vlhkost, stupeň znečištění a seizmické požadavky: musí být upřesněny dle specifikace projektu.
Technické parametry
LZZB9-24/220b/4S je vnitřní proudový transformátor z epoxidové pryskyřice určený pro soustavy třídy 20 kV, 22 kV a 24 kV. Provozuje se v rozmezí okolní teploty -5 °C až +40 °C, splňuje normy IEC 61869-1/-2 a GB/T 20840.1/.2 a podporuje jmenovité primární proudy od 20 A do 3150 A.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) | Jmenovitý krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 5(10)P10 | 5(10)P20 | ||||
| 20–200 | 0,2(S)/0,2(S)/5(10)P 0,2(S)/0,5(S)/5(10)P 0,2(S)/5(10)P/5(10)P 0,2(S)/5(10)P/5(10)P |
15 | 15 | 20 | 20 | 150 I1n | 375 I1n |
| 300 | 31,5 | 80 | |||||
| 400–500 | 45 | 110 | |||||
| 600–800 | 63 | 130 | |||||
| 1000–3150 | 20 | 30 | 100 | 160 | |||
Vinutí a označení svorek
| Svorka | Funkce | Poznámka k aplikaci |
|---|---|---|
| P1 / P2 | Primární svorky | Slouží jako referenční bod pro směr primárního proudu a polaritu. |
| 1S1 / 1S2 | První sekundární vinutí | Obvykle přiřazeno k měření nebo vysoce přesnému měřicímu obvodu. |
| 2S1 / 2S2 | Druhé sekundární vinutí | Obvykle přiřazeno k měření nebo energetické bilanci. |
| 3S1 / 3S2 | Třetí sekundární vinutí | Obvykle přiřazeno k reléové ochraně. |
| 4S1 / 4S2 | Čtvrté sekundární vinutí | Používá se pro záložní ochranu, nezávislý reléový obvod nebo specifické monitorování dle projektu. |
| Uzemňovací bod | Ochranné uzemnění | Jeden bod sekundárního obvodu musí být uzemněn dle praxe daného projektu. |
Instalace a zapojení

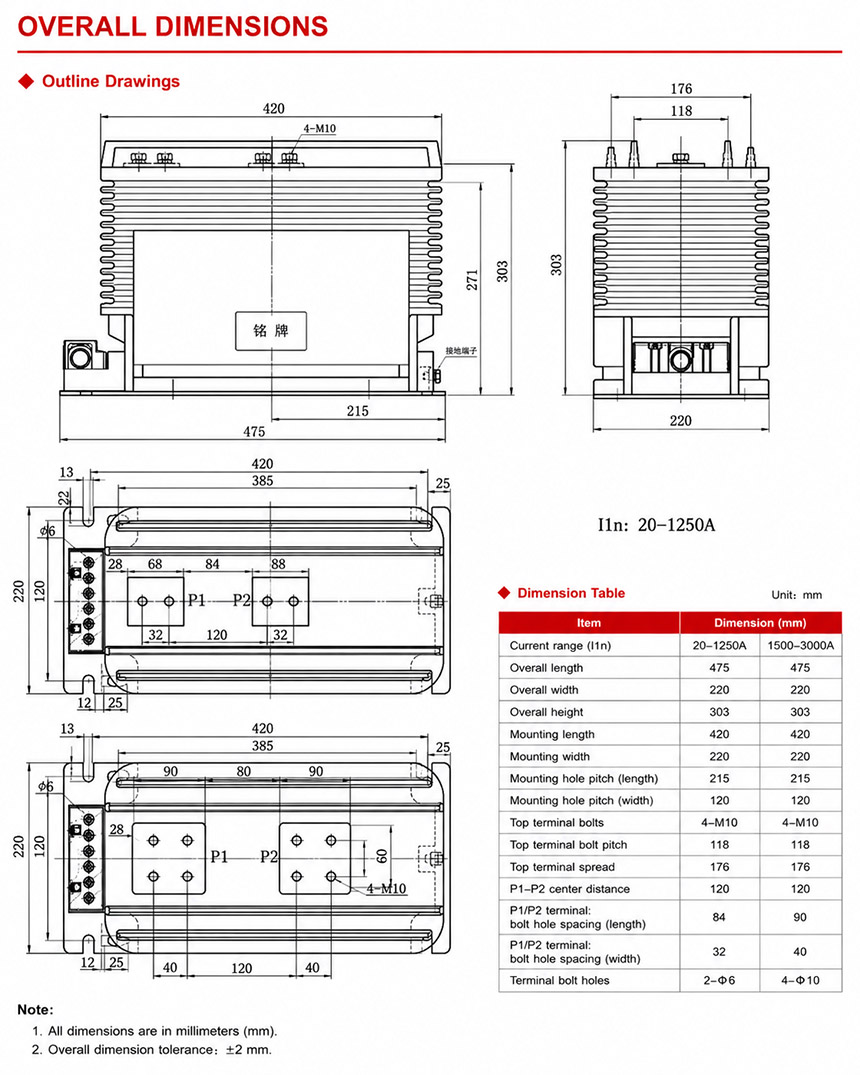

Instalační schéma
Proudový transformátor LZZB9-24/220b/4S je určen pro vnitřní instalaci v rozvaděčích 24 kV. Upevňuje se pomocí montážních otvorů v základně podle instalačního schématu. Zajistěte správné zarovnání se sběrnicí a ověřte dostatečnou vůli pro přístup k sekundárnímu zapojení ze spodní svorkovnice. Před konečnou montáží ověřte orientaci primárních svorek a rozteč otvorů dle zvoleného proudového rozsahu (20–1250 A nebo 1500–3000 A).
Výběr a časté otázky
Návod pro výběr
- Používejte výhradně uvnitř – tento epoxidový proudový transformátor není určen pro venkovní prostředí.
- Ověřte kompatibilitu s napěťovou soustavou: navržen pro vnitřní systémy 20 kV, 22 kV a 24 kV s izolační úrovní 24/65/125 kV.
- Upřesněte požadovaný převod a sekundární proud (5 A nebo 1 A) dle potřeb měření a ochrany.
- Zvolte třídy přesnosti dle funkce jednotlivých vinutí – běžné kombinace zahrnují 0,2S, 0,5S, 5P10 a 5P20.
- Ověřte mechanické a elektrické rozhraní: uspořádání primárních svorek, rozměry uchycení, orientaci svorkovnice sekundáru a vůli pro sběrnice.
Často kladené otázky
Otázka 1: Pro jaké aplikace se používá proudový transformátor LZZB9-24/220b/4S?
Jedná se o vnitřní epoxidový proudový transformátor určený pro soustavy 24 kV, používaný v rozvaděčích pro měření, bilanci a reléovou ochranu.
Otázka 2: Lze tento PT instalovat venku?
Ne. Tento model je určen výhradně pro vnitřní instalaci v rozvaděčích nebo rozvodných zařízeních, pokud není objednán speciální venkovní variant.
Otázka 3: Co znamená označení „4S“ v typovém označení?
„4S“ označuje čtyři sekundární vinutí, která lze konfigurovat pro měření, bilanci, ochranu a záložní ochranu dle požadavků projektu.
Otázka 4: Pro jaké napěťové soustavy je tento proudový transformátor vhodný?
Je vhodný pro vnitřní soustavy 20 kV, 22 kV a 24 kV s jmenovitou izolační úrovní 24/65/125 kV.
Otázka 5: Jaké třídy přesnosti jsou k dispozici pro sekundární vinutí?
Typické kombinace tříd přesnosti zahrnují 0,2S a 0,5S pro měření a 5P10 nebo 5P20 pro ochranné funkce, dle specifikace projektu.
Otázka 6: Co je třeba ověřit před integrací tohoto PT do rozvaděče?
Zkontrolujte uspořádání primárních svorek, rozměry uchycení, výkres proudového rozsahu, směr svorkovnice sekundáru, schéma zapojení 4S, vůli pro sběrnice a umístění uzemňovacího bodu.
Otázka 7: Jaké údaje jsou potřeba při zadávání objednávky?
Uveďte třídu napětí, převod, sekundární proud (5 A nebo 1 A), kombinaci tříd přesnosti 4S, jmenovitou zátěž, hodnoty Ith/Idyn, výkres svorek, rozměrový výkres uchycení a požadované zkušební protokoly nebo certifikáty.
Často kladené otázky
Q1: Lze tento proudový transformátor použít pro 22kV rozvaděče?
Ano, je plně kompatibilní. Transformátor LZZB9-24 je určen pro soustavy 20, 22 i 24 kV s vnitřní instalací. Pro přesné technické posouzení nám zašlete specifikaci projektu.
Q2: Která třída přesnosti je vhodná pro fakturační měření?
Pro fakturační měření zvolte vinutí s třídou 0,2S. Zajišťuje vysokou přesnost v širokém rozsahu primárních proudů dle normy IEC 61869-2. Tovární kalibraci provedeme dle vašich požadavků.
Q3: Jaké mezinárodní standardy a testy tento transformátor splňuje?
Výrobek splňuje mezinárodní standardy IEC 61869-1/-2 a normy GB/T 20840.1/.2. Certifikáty a testovací protokoly doložíme při expedici. Pro specifikaci požadovaných dokumentů nás prosím kontaktujte.
Q4: Jaké jsou požadavky na okolní prostředí instalace?
Instalace probíhá výhradně ve vnitřních rozvaděčích bez vodivého prachu a korozivních plynů. Provozní teplota okolí musí být v rozsahu -5 °C až +40 °C. Při abnormální kondenzaci vyžadujeme upřesnění.
Q5: Jakou dynamickou odolnost tento epoxidový transformátor nabízí?
Dynamická a tepelná odolnost závisí na zvoleném jmenovitém primárním proudu. Max hodnoty krátkodobého proudu upřesníme dle vaší poptávky. Kontaktujte nás pro výpočet konkrétního provedení.
Q6: Jaká je dostupnost a dodací lhůta pro tento transformátor?
Dodací lhůta závisí na konkrétní konfiguraci a požadovaném množství. Standardní i atypická provedení konzultujeme individuálně. Pro aktuální termíny a poptávku nás prosím kontaktujte.
Q7: Pro jaké aplikace se středněnapěťový transformátor LZZB9 používá?
Jde o vnitřní proudový transformátor s epoxidovou izolací pro středněnapěťové rozváděče. Využívá se pro měření a ochranu v sítích 20 až 24 kV. Čtyři sekundární vinutí umožňují komplexní řešení.
