Descripción general

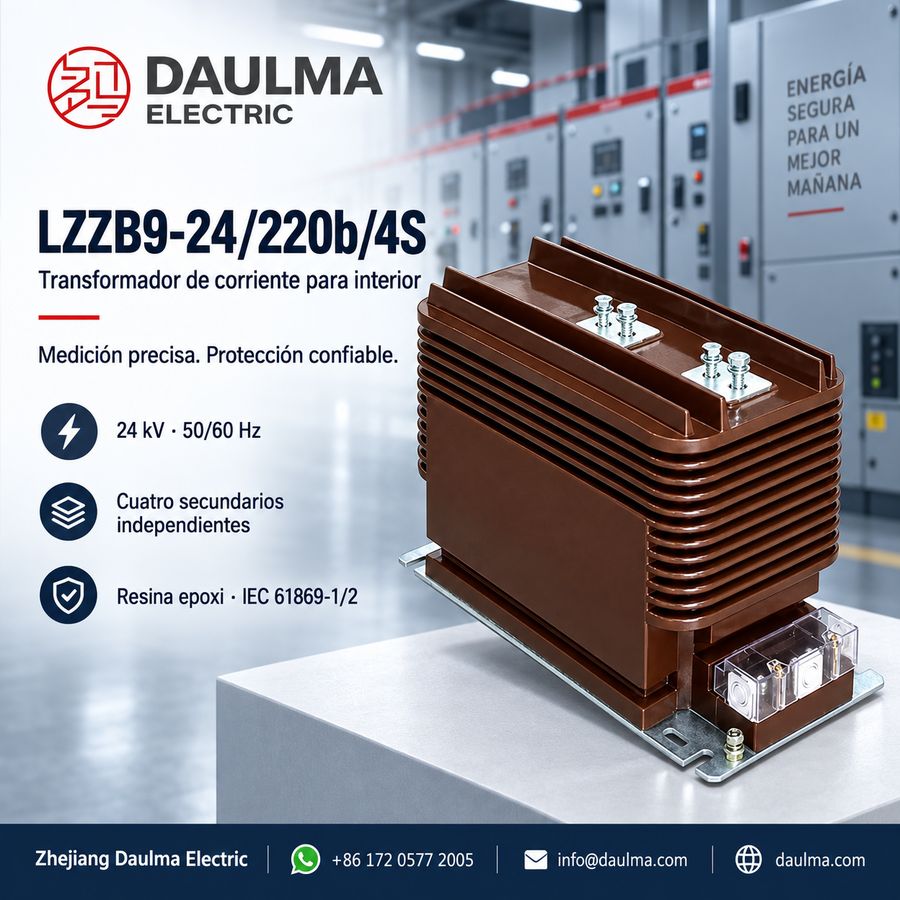

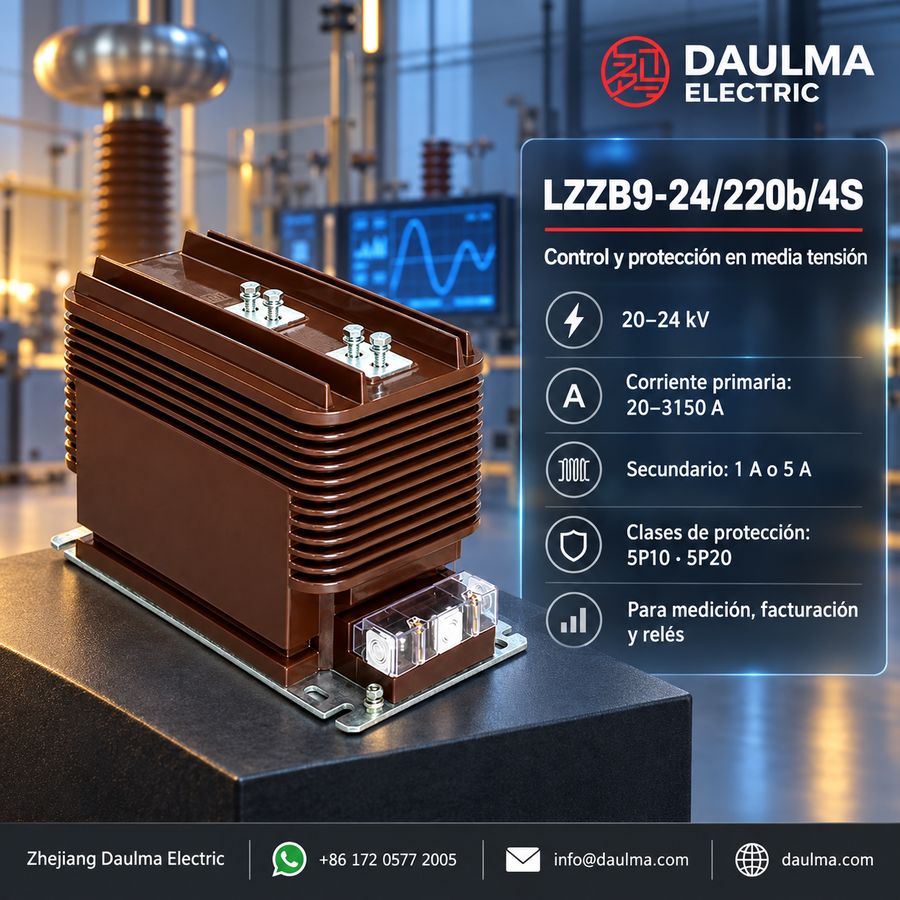

El LZZB9-20, LZZB9-24/220b/4S es un transformador de corriente interior de resina epoxi moldeada diseñado para sistemas de media tensión de 20 kV, 22 kV y 24 kV. Cuenta con una carcasa completamente encapsulada en resina epoxi y una estructura de aislamiento externa con nervaduras, lo que proporciona mayor rigidez dieléctrica y estabilidad mecánica en aplicaciones interiores.
Este TC admite corrientes secundarias estándar de 5 A o 1 A y cumple con las normas IEC 61869-1 e IEC 61869-2. Está diseñado para medición precisa de corriente, facturación energética, monitoreo de alimentadores y protección mediante relés en sistemas de corriente alterna de 50 Hz o 60 Hz, comúnmente instalado en subestaciones eléctricas, salas de distribución industriales y paneles de celdas interiores.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 20 kV / 22 kV / 24 kV |
| Nivel nominal de aislamiento | 24/65/125 kV |
| Corriente primaria nominal | 20 A – 3150 A |
| Corriente secundaria nominal | 5 A o 1 A |
| Configuración secundaria | 4S (cuatro devanados independientes) |
| Frecuencia | 50 Hz o 60 Hz |
| Aplicación | Medición, medida, protección |
| Clase de protección | 5P10, 5P20 (según configuración) |
| Interior/exterior | Solo interior |
| Material de aislamiento | Resina epoxi moldeada |
| Normas | IEC 61869-1, IEC 61869-2 |
| Ambiente de operación | Celdas de media tensión, subestaciones |
Construcción
El LZZB9-24/220b/4S presenta una carcasa totalmente encapsulada en resina epoxi, moldeada al vacío para eliminar burbujas y garantizar propiedades dieléctricas uniformes. La superficie externa incorpora nervaduras longitudinales que aumentan la distancia de fuga, mejorando el rendimiento del aislamiento en entornos interiores de media tensión. Todos los núcleos magnéticos y devanados secundarios están permanentemente encapsulados dentro de la matriz de resina, ofreciendo excelente resistencia a la humedad, estabilidad térmica y robustez mecánica. Una caja terminal inferior dedicada aloja las salidas de los cuatro devanados secundarios, permitiendo un cableado organizado y seguro para circuitos de medición, medida, protección y respaldo. Esta construcción satisface las exigencias de instalaciones interiores de alta fiabilidad sin requerir sellado apto para exteriores ni resistencia a los rayos UV.
Parámetros técnicos
Condiciones de servicio
- Lugar de instalación: celdas interiores de media tensión
- Tensión nominal: sistemas de clase 20 kV, 22 kV y 24 kV
- Frecuencia nominal: 50 Hz o 60 Hz
- Temperatura ambiente: máxima +40 °C, mínima -5 °C, promedio diario no superior a +30 °C
- Condiciones atmosféricas: sin contaminación severa, polvo conductor, gases corrosivos ni condensación anormal
- Altitud, humedad, grado de contaminación y requisitos sísmicos: deben confirmarse según la especificación del proyecto.
Parámetros técnicos
El LZZB9-24/220b/4S es un transformador de corriente interior de resina epoxi moldeada diseñado para sistemas de clase 20 kV, 22 kV y 24 kV. Opera en un rango de temperatura ambiente de -5 °C a +40 °C, cumple con las normas IEC 61869-1/-2 y GB/T 20840.1/.2, y admite corrientes primarias nominales de 20 A a 3150 A.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 5(10)P10 | 5(10)P20 | ||||
| 20–200 | 0,2(S)/0,2(S)/5(10)P 0,2(S)/0,5(S)/5(10)P 0,2(S)/5(10)P/5(10)P 0,2(S)/5(10)P/5(10)P |
15 | 15 | 20 | 20 | 150 I1n | 375 I1n |
| 300 | 31,5 | 80 | |||||
| 400–500 | 45 | 110 | |||||
| 600–800 | 63 | 130 | |||||
| 1000–3150 | 20 | 30 | 100 | 160 | |||
Devanados y marcado de terminales
| Terminal | Función | Nota de aplicación |
|---|---|---|
| P1 / P2 | Terminales primarios | Utilizados como referencia de dirección de corriente primaria y polaridad. |
| 1S1 / 1S2 | Primer devanado secundario | Generalmente asignado a medición o medida de alta exactitud. |
| 2S1 / 2S2 | Segundo devanado secundario | Generalmente asignado a medida o facturación energética. |
| 3S1 / 3S2 | Tercer devanado secundario | Generalmente asignado a protección mediante relés. |
| 4S1 / 4S2 | Cuarto devanado secundario | Utilizado para protección de respaldo, circuito de relés independiente o monitoreo específico del proyecto. |
| Punto de puesta a tierra | Puesta a tierra de protección | Un punto del circuito secundario debe conectarse a tierra según la práctica del proyecto. |
Instalación y cableado
Diagrama de instalación
El transformador de corriente LZZB9-24/220b/4S está diseñado para instalación interior en celdas de 24 kV. Se monta mediante los orificios de fijación en la base, tal como se muestra en el diagrama de instalación. Asegúrese de una correcta alineación con la barra colectora primaria y verifique la holgura necesaria para acceder al cableado secundario a través de la caja de terminales situada en la parte inferior. Confirme la orientación de los terminales primarios y el patrón de perforación según el rango de corriente seleccionado (20–1250 A o 1500–3000 A) antes del ensamblaje final.
Selección y preguntas frecuentes
Guía de selección
- Seleccione únicamente para uso interior: este transformador de corriente de resina epoxi no está clasificado para ambientes exteriores.
- Confirme la compatibilidad con la tensión del sistema: diseñado para sistemas interiores de 20 kV, 22 kV y 24 kV con nivel de aislamiento 24/65/125 kV.
- Especifique la relación de transformación y la corriente secundaria requerida (5 A o 1 A) según las necesidades de medición y protección.
- Seleccione las clases de exactitud por función del devanado: combinaciones habituales incluyen 0,2S, 0,5S, 5P10 y 5P20.
- Verifique los detalles mecánicos y eléctricos de interfaz: disposición de terminales primarios, dimensiones de montaje, orientación de la caja de terminales secundarios y holgura para barras colectoras.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de corriente en exteriores?
No, está diseñado exclusivamente para celdas interiores de media tensión. Requiere ambientes sin polvo conductor ni gases corrosivos. Consulte las condiciones atmosféricas específicas de su proyecto antes de la instalación.
Q2: ¿Qué clase de exactitud se recomienda para medición de energía?
Seleccione la clase 0,2S para aplicaciones de facturación y medición precisa. Garantiza un error máximo del 0,2 % en un rango del 5 al 120 % de la corriente nominal. Solicite la calibración de fábrica al realizar el pedido.
Q3: ¿Cómo se verifica la capacidad de soportar cortocircuitos de este equipo?
La capacidad se define por la corriente térmica y dinámica nominal de corta duración. Estos valores dependen de la corriente primaria seleccionada, que abarca desde 20 A hasta 3150 A. Confirme los valores exactos de kA según su especificación técnica.
Q4: ¿Cuáles normas internacionales cumple este transformador de corriente de resina epoxi?
El equipo cumple con las normas IEC 61869-1/-2 y GB/T 20840.1/.2. Está fabricado con resina epoxi moldeada para sistemas de 20, 22 y 24 kV. Solicite los certificados de ensayo de tipo al departamento de ventas.
Q5: ¿Cuándo se deben confirmar los requisitos de altitud y sismos?
Deben confirmarse durante la fase de diseño según la especificación del proyecto. El transformador opera en frecuencias de 50 Hz o 60 Hz. Contacte a ingeniería para validar las condiciones ambientales de su sitio.
Q6: ¿Dónde se aplica típicamente este transformador de corriente de media tensión?
Se utiliza principalmente en celdas interiores de media tensión de 20 a 24 kV. Es ideal para sistemas de distribución y protección en instalaciones industriales. Consulte el catálogo del fabricante para más detalles técnicos.
