نظرة عامة

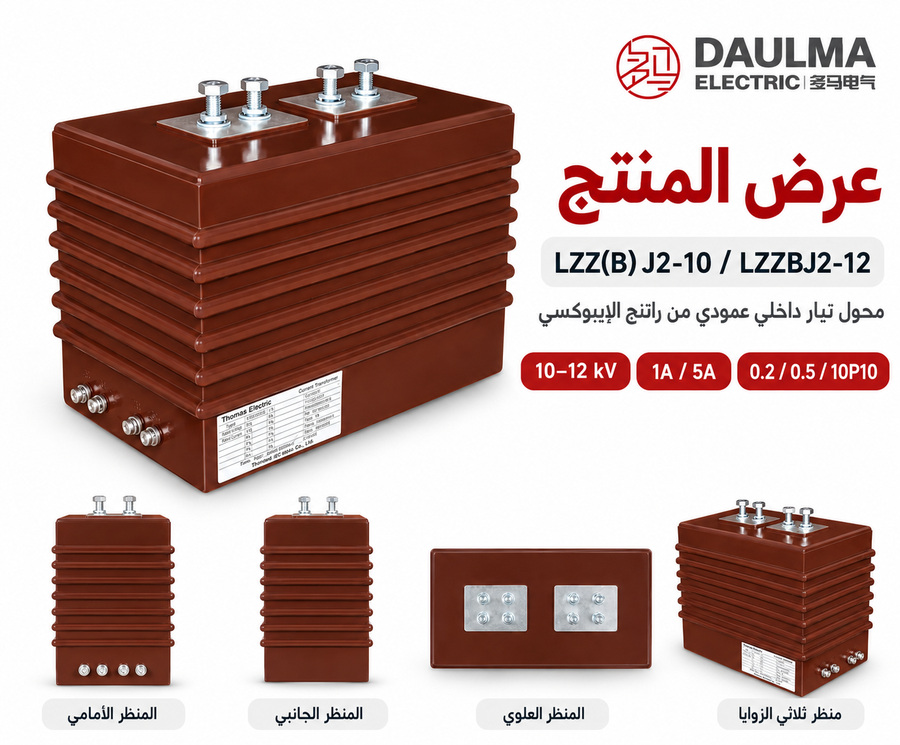

يُعد محول التيار LZZ(B)J2-10 / LZZBJ2-12 محولاً داخليًا من النوع العمودي معزولًا بالراتنج الإيبوكسي، ومصممًا لأنظمة التيار المتردد متوسطة الجهد بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل داعم مغلق بالكامل وعازلية من راتنج الإيبوكسي، مما يوفر قوة عازلية عالية ومتانة ميكانيكية لتطبيقات الخزانات الداخلية.
يدعم هذا المحول وظيفتي القياس والحماية، ويقدم درجات دقة مثل 0.2 و0.5 و10P10. وهو مناسب لقياس التيار، وقياس الطاقة، ومراقبة الدوائر الفرعية، وحماية المرحلات في خزانات معدنية مغلقة، ولوحات الدخل/الخرج، وأنظمة أتمتة التوزيع المتوافقة مع المعايير الدولية لمستويات العزل 12 كيلوفولت.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 10kV, 11kV, 12kV |
| مستوى العزل المقنن | 12/42/75kV |
| التردد المقنن | 50Hz |
| التيار الثانوي | 5A أو 1A |
| تكوين اللفات | نسبة واحدة أو نسبة مزدوجة |
| دقة القياس | 0.2, 0.5 (وفقًا لمعايير IEC/ANSI) |
| دقة الحماية | 10P10 |
| إزاحة الطور | ضمن الحدود القياسية عند الحمل المقنن |
| نوع التركيب | داخلي، من النوع الداعم، مثبت على قضيب التوصيل |
| مادة العزل | راتنج إيبوكسي مصبوب |
| الأطراف الأولية | مرتبة في الجانب العلوي |
| الأطراف الثانوية | مرتبة في الجانب السفلي |
ترميز الموديل
- L: محول تيار
- Z: نوع داخلي
- Z: عزل من راتنج إيبوكسي مصبوب / هيكل عمودي مغلق بالكامل
- B: يتوفر بدرجة حماية
- J: تصميم معزز / محسّن
- 2: رمز تسلسل التصميم
- 10 / 12: رمز كتالوج 10 كيلوفولت / فئة عزل دولية 12 كيلوفولت
البناء
يتميز محول التيار LZZ(B)J2-10 / LZZBJ2-12 بهيكل داعم عمودي مدمج معزول بالكامل براتنج الإيبوكسي المصبوب. يضمن هذا البناء عزلًا كهربائيًا ممتازًا، ومقاومة للرطوبة، واستقرارًا ميكانيكيًا في ظروف التشغيل الداخلية. يندمج مسار الموصل الأولي في القسم العلوي للأطراف، بينما يقع كتلة الأطراف الثانوية في الجانب السفلي لتسهيل الوصول أثناء توصيل الخزانة. يتم إغلاق مجموعة القلب واللفات بشكل محكم داخل جسم الراتنج، مما يعزل الدائرة الأولية عالية الجهد عن الدوائر الثانوية منخفضة الجهد. يفي هذا التصميم بمتطلبات التشغيل الموثوق في أنظمة فئة 12 كيلوفولت ذات مستويات العزل القياسية 12/42/75 كيلوفولت.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خزانات متوسطة الجهد داخلية
- جهد النظام: شبكات فئة 10kV و11kV و12kV
- التردد المقنن: 50Hz
- درجة حرارة المحيط: من -5°C إلى +55°C
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- الظروف الخاصة: بالنسبة للتطبيقات في الارتفاعات العالية، أو البيئات الرطبة، أو الساحلية، أو خزانات خاصة، يلزم التأكيد الفني قبل الطلب.
المواصفات الفنية
محولا التيار LZZ(B)J2-10 وLZZBJ2-12 هما محولا تيار من النوع العمودي معزولَين بالراتنج الإيبوكسي، ومصممان للأنظمة الداخلية بجهد 10kV و11kV و12kV. يعملان ضمن نطاق درجة حرارة محيط من -5°C إلى +55°C، ويلتزمان بمعيارَي GB1208-2006 وIEC 60044-1:2003. يتراوح التيار الأولي من 20A إلى 1000A، مع مخارج ثانوية 1A أو 5A، ويدعمان تكوينات نسبة واحدة أو نسبة مزدوجة.
جدول اختيار النسبة الواحدة
| التيار الأولي المقنن (A) |
تركيبة درجات الدقة |
الخرج المقنن (VA) |
تيار التحمل الحراري قصير المدى (kA) |
التيار الديناميكي المقنن (kA) |
|
|---|---|---|---|---|---|
| الفئة 1 | الفئة 2 | ||||
| 20 | 0.2/10P10 | 10 | 10 | 1.6/2 | 4 |
| 30 | 0.2/10P10 | 10 | 10 | 2.4/2 | 6 |
| 40 | 0.2/10P10 | 10 | 10 | 3.2/2 | 8 |
| 50 | 0.2/10P10 | 10 | 10 | 4/2 | 10 |
| 75 | 0.2/10P10 | 10 | 10 | 6/2 | 15 |
| 100 | 0.2/10P10 | 10 | 15 | 8/2 | 20 |
| 150 | 0.2/10P10 | 10 | 15 | 12/2 | 30 |
| 200 | 0.2/10P10 | 10 | 15 | 16/2 | 40 |
| 300 | 0.2/10P10 | 15 | 20 | 24/2 | 60 |
| 400 | 0.2/10P10 | 15 | 20 | 31.5/4 | 80 |
| 500 | 0.2/10P10 | 20 | 25 | 31.5/4 | 80 |
| 600 | 0.2/10P10 | 20 | 25 | 31.5/4 | 80 |
| 800 | 0.2/10P10 | 20 | 25 | 31.5/4 | 80 |
| 1000 | 0.2/10P10 | 25 | 25 | 31.5/4 | 80 |
جدول اختيار الفرع الثانوي / النسبة المزدوجة
| التيار الأولي المقنن (A) |
تركيبة درجات الدقة |
الخرج المقنن (VA) |
تيار التحمل الحراري قصير المدى (kA) |
التيار الديناميكي المقنن (kA) |
|
|---|---|---|---|---|---|
| الفئة 1 | الفئة 2 | ||||
| 20-30 | 0.2/10P10 | 10 | 10 | 1.6/2 | 4 |
| 30-40 | 0.2/10P10 | 10 | 10 | 3.15/2 | 8 |
| 40-50 | 0.2/10P10 | 10 | 10 | 3.15/2 | 8 |
| 50-75 | 0.2/10P10 | 10 | 10 | 6/2 | 15 |
| 75-100 | 0.2/10P10 | 10 | 15 | 8/2 | 20 |
| 100-150 | 0.2/10P10 | 10 | 15 | 12/2 | 30 |
| 150-200 | 0.2/10P10 | 10 | 15 | 16/2 | 40 |
| 200-300 | 0.2/10P10 | 15 | 20 | 24/2 | 60 |
| 300-400 | 0.2/10P10 | 15 | 20 | 31.5/4 | 80 |
| 400-500 | 0.2/10P10 | 20 | 25 | 31.5/4 | 80 |
| 500-600 | 0.2/10P10 | 20 | 25 | 31.5/4 | 80 |
| 600-800 | 0.2/10P10 | 20 | 25 | 31.5/4 | 80 |
| 800-1000 | 0.2/10P10 | 25 | 25 | 31.5/4 | 80 |
التركيب والتوصيلات

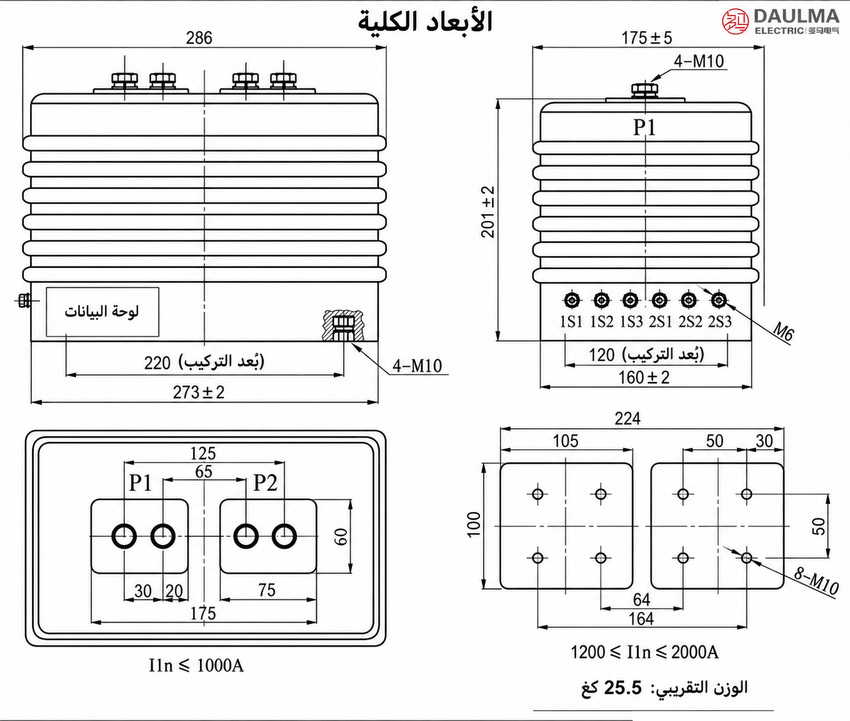

مخطط التركيب
تم تصميم محولي التيار LZZ(B)J2-10 وLZZBJ2-12 من النوع العمودي المعزول بالراتنج الإيبوكسي للتركيب المدمج من النوع الداعم في الخزانات الداخلية. يتم التركيب عبر أربع فتحات M10 في القاعدة، مع أبعاد تركيب إجمالية كما هو محدد. تختلف ترتيبات الأطراف الأولية حسب التيار الأولي المقنن (I1n ≤ 1000A مقابل 1200A ≤ I1n ≤ 2000A)، ويجب التحقق من التخطيط النهائي مقابل الرسومات المعتمدة قبل تصنيع الخزانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر LZZ(B)J2-10 أو LZZBJ2-12 وفقًا لمستوى العزل المتعاقد عليه 12/42/75kV، والمخطط العام وتسمية اللوحة.
- حدد نسبة واحدة بين 20A–1000A أو نسبة مزدوجة مُشَعَّبة تحافظ على أداء القياس والحماية عند كلا الإعدادين.
- حدّد 1A أو 5A واختر لفتين أو ثلاث لفات باستخدام دقة قياس 0.2/0.5 ودقة حماية 10P10 حسب الحاجة.
- احسب حمل كل دائرة وتأكد من خرج 10VA–25VA بالإضافة إلى المتطلبات الحرارية والديناميكية عند كل نسبة/فرع مختار.
- حدد مرجع تخطيط التركيب لمصدر التيار 1200A–2000A قبل الطلب؛ ووافق على تركيب بأربع براغي M10، وواجهة قضيب التوصيل والأطراف.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في شبكات 11 كيلوفولت؟
نعم، يناسب أنظمة 10 و11 و12 كيلوفولت. مصمم للخزانات الداخلية بتردد 50 هرتز. يرجى تحديد جهد النظام للتأكيد الفني.
Q2: أي فئة دقة تُستخدم لأغراض القياس التجاري؟
اختر فئة الدقة 0.2 للقياس الدقيق. يوفر المحول تيارات أولية من 20 إلى 1000 أمبير مع خرج ثانوي 1 أو 5 أمبير. تواصل معنا لتحديد النسبة.
Q3: ما هي شروط البيئة المحيطة لتركيب هذا المحول؟
يُركب في بيئات خالية من الغبار الموصل والغازات المسببة للتآكل. يعمل ضمن درجة حرارة محيط من -5 إلى +55 مئوية. يجب تأكيد المتطلبات للبيئات الرطبة أو الساحلية.
Q4: كيف يتم تحديد تيار التحمل الحراري للمحول؟
يعتمد على التيار الأولي المقنن وتطبيقات النظام. يوضح الجدول الفني قيم التحمل الحراري والديناميكي لكل نسبة تيار. راجع المواصفات أو اطلب تأكيد المصنع للحمل الديناميكي.
Q5: هل يدعم المحول تكوينات نسبة التيار المزدوجة؟
نعم، يدعم المحول تكوينات نسبة واحدة أو نسبة مزدوجة. يتراوح التيار الثانوي بين 1 و5 أمبير. يرجى تحديد متطلبات النسبة المزدوجة في طلب الشراء.
Q6: ما هي فئة محولات تيار LZZBJ2-12 وتطبيقاتها الرئيسية؟
تصنف كمحولات تيار عمودية داخلية معزولة بالإيبوكسي. تُستخدم في شبكات التوزيع بجهود 10 و11 و12 كيلوفولت. اطلب الكتالوج الفني من المصنع لمزيد من التفاصيل.
