Descripción general

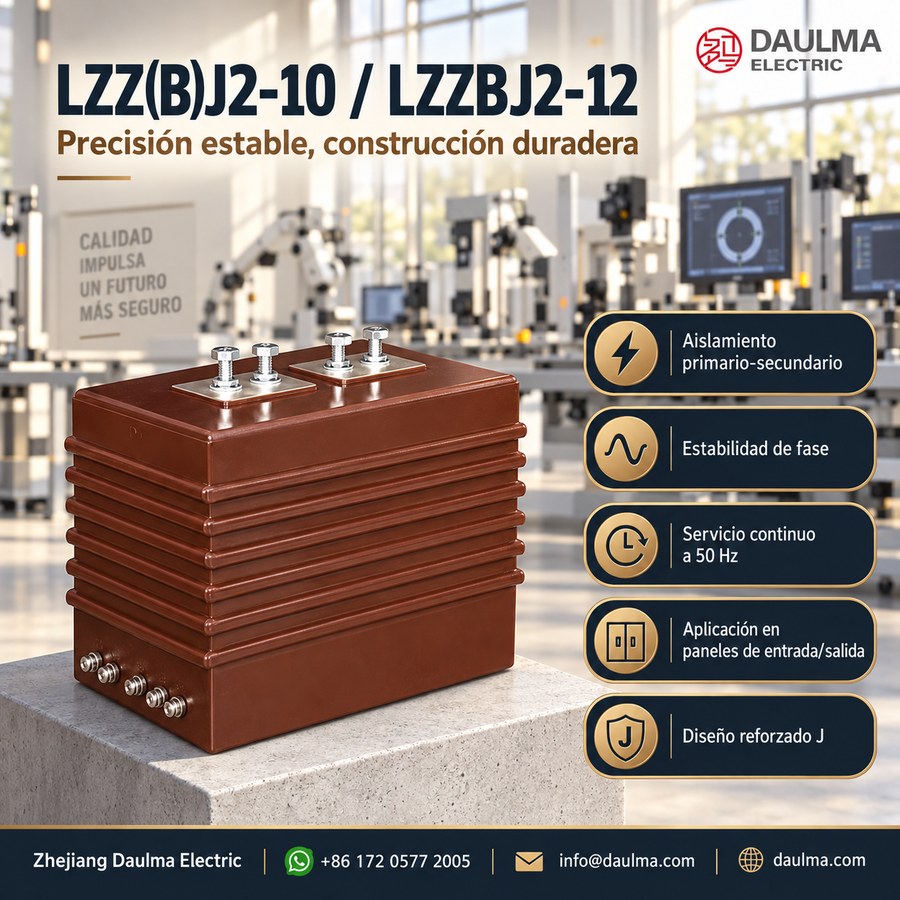

El LZZ(B)J2-10 / LZZBJ2-12 es un transformador de corriente tipo poste para interior, con aislamiento de resina epoxi fundida, diseñado para sistemas de corriente alterna de media tensión de clase 10 kV, 11 kV y 12 kV. Cuenta con una estructura soporte totalmente cerrada y aislamiento en resina epoxi, lo que proporciona alta rigidez dieléctrica y robustez mecánica para aplicaciones en celdas de media tensión interiores.

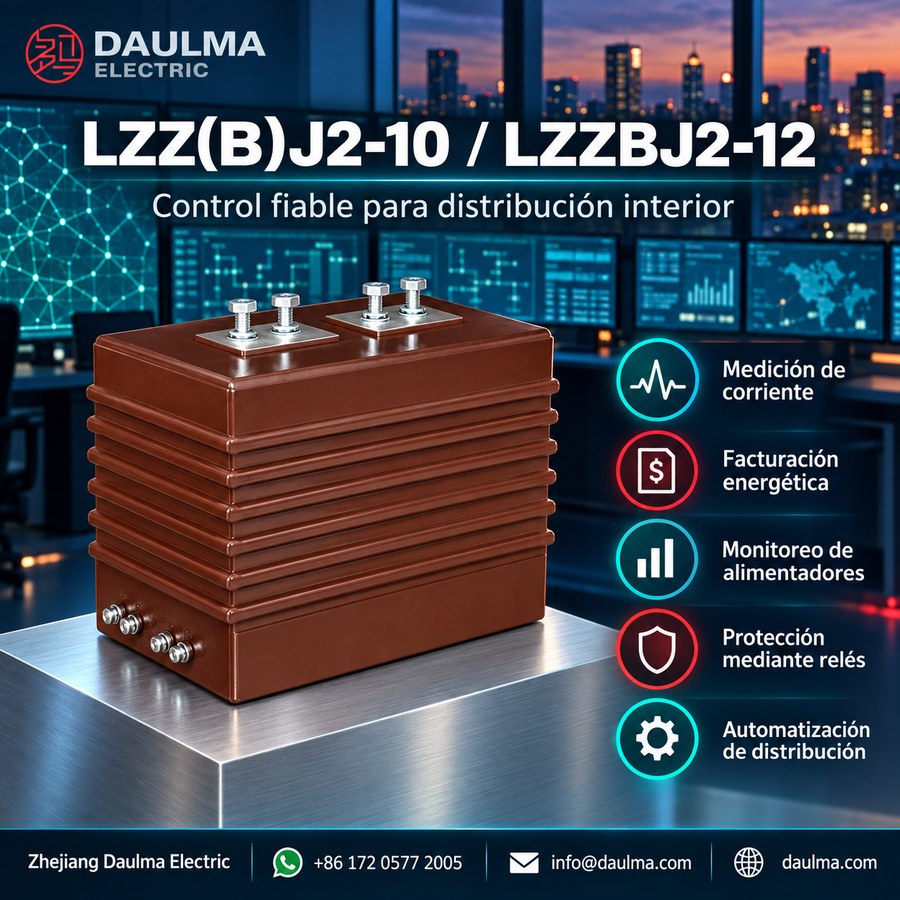

Este transformador admite funciones tanto de medición como de protección, ofreciendo clases de precisión como 0,2; 0,5 y 10P10. Es adecuado para medición de corriente, facturación energética, monitoreo de alimentadores y protección mediante relés en celdas metálicas, paneles de entrada/salida y sistemas de automatización de distribución que cumplen con los niveles de aislamiento internacionales para 12 kV.
Resumen de características principales

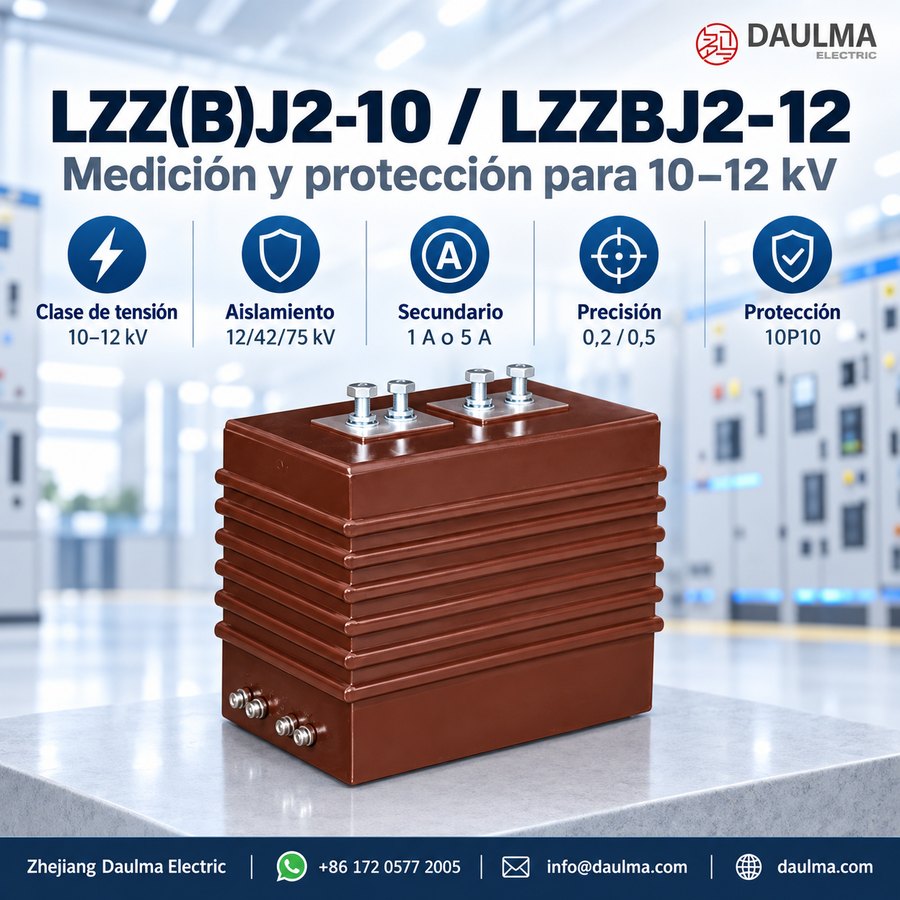

| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria | 5 A o 1 A |
| Configuración de devanados | Relación única o doble relación |
| Precisión para medición | 0,2; 0,5 (según IEC/ANSI) |
| Precisión para protección | 10P10 |
| Desplazamiento de fase | Dentro de los límites establecidos en condiciones nominales de carga |
| Tipo de instalación | Interior, tipo soporte, montado en barras colectoras |
| Material de aislamiento | Resina epoxi fundida |
| Terminales primarios | Disposición en la parte superior |
| Terminales secundarios | Disposición en la parte inferior |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo para interior
- Z: Aislamiento de resina epoxi fundida / estructura tipo poste totalmente cerrada
- B: Clase de protección disponible
- J: Diseño reforzado/mejorado
- 2: Código de secuencia de diseño
- 10 / 12: Código de catálogo para 10 kV / clase internacional de aislamiento para 12 kV
Construcción

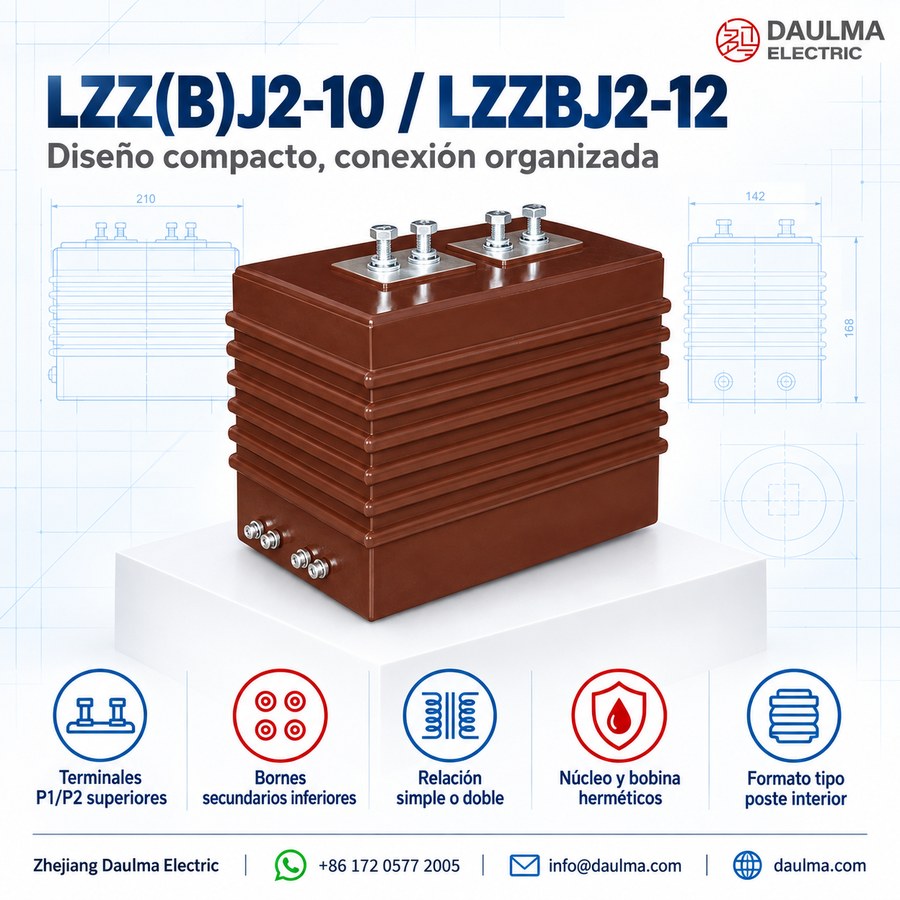

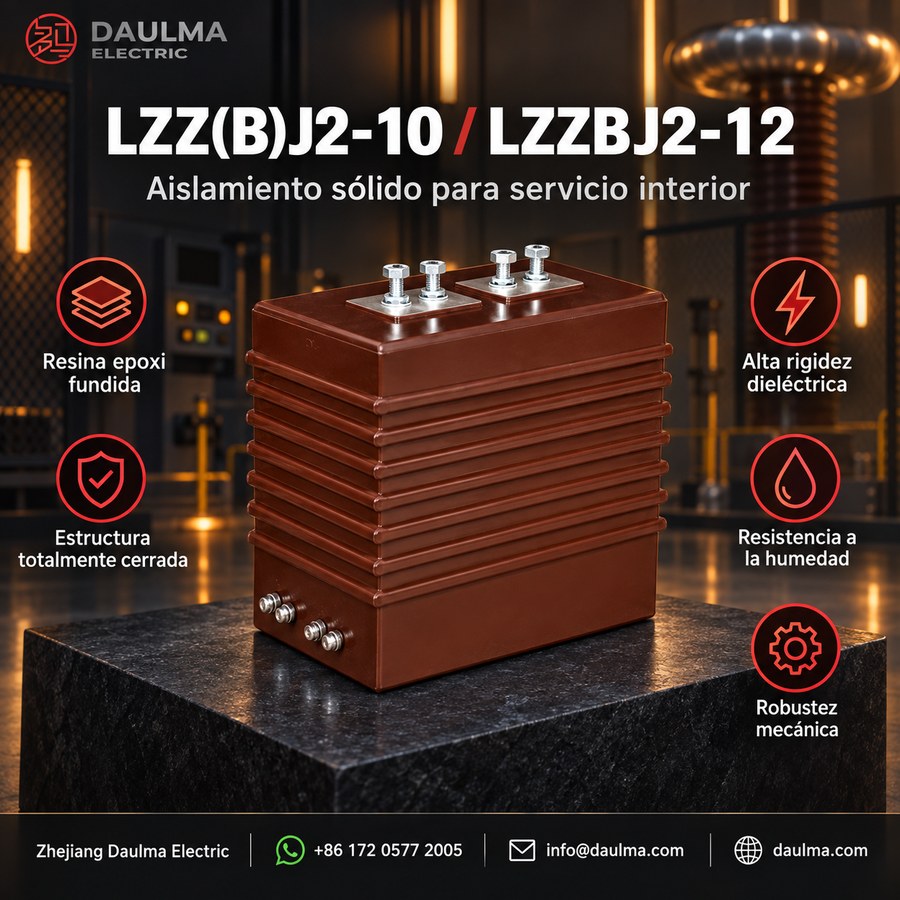

El LZZ(B)J2-10 / LZZBJ2-12 presenta una estructura compacta tipo poste, totalmente encapsulada en aislamiento de resina epoxi fundida. Esta construcción garantiza excelente aislamiento eléctrico, resistencia a la humedad y estabilidad mecánica en condiciones de operación interiores. El recorrido del conductor primario está integrado en la sección del terminal superior, mientras que el bloque de terminales secundarios se ubica en la parte inferior para facilitar el cableado en celdas. El conjunto núcleo-bobina está sellado herméticamente dentro del cuerpo de resina, aislando completamente el circuito primario de alta tensión de los circuitos secundarios de baja tensión. Este diseño cumple con los requisitos para operación confiable en sistemas de clase 12 kV con niveles estándar de aislamiento de 12/42/75 kV.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +55 °C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
- Condiciones especiales: para aplicaciones en altitudes elevadas, ambientes húmedos, costeros o celdas especiales, se requiere confirmación técnica previa al pedido.
Parámetros técnicos
Los LZZ(B)J2-10 y LZZBJ2-12 son transformadores de corriente tipo poste con aislamiento de resina epoxi fundida, diseñados para sistemas interiores de 10 kV, 11 kV y 12 kV. Operan en un rango de temperatura ambiente de -5 °C a +55 °C y cumplen con las normas GB1208-2006 e IEC 60044-1:2003. La corriente primaria varía de 20 A a 1000 A, con salidas secundarias de 1 A o 5 A, admitiendo configuraciones de relación única o doble.
Tabla de selección – Relación única
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica de cortocircuito (kA) |
Corriente dinámica nominal (kA) |
|
|---|---|---|---|---|---|
| Clase 1 | Clase 2 | ||||
| 20 | 0,2/10P10 | 10 | 10 | 1,6/2 | 4 |
| 30 | 0,2/10P10 | 10 | 10 | 2,4/2 | 6 |
| 40 | 0,2/10P10 | 10 | 10 | 3,2/2 | 8 |
| 50 | 0,2/10P10 | 10 | 10 | 4/2 | 10 |
| 75 | 0,2/10P10 | 10 | 10 | 6/2 | 15 |
| 100 | 0,2/10P10 | 10 | 15 | 8/2 | 20 |
| 150 | 0,2/10P10 | 10 | 15 | 12/2 | 30 |
| 200 | 0,2/10P10 | 10 | 15 | 16/2 | 40 |
| 300 | 0,2/10P10 | 15 | 20 | 24/2 | 60 |
| 400 | 0,2/10P10 | 15 | 20 | 31,5/4 | 80 |
| 500 | 0,2/10P10 | 20 | 25 | 31,5/4 | 80 |
| 600 | 0,2/10P10 | 20 | 25 | 31,5/4 | 80 |
| 800 | 0,2/10P10 | 20 | 25 | 31,5/4 | 80 |
| 1000 | 0,2/10P10 | 25 | 25 | 31,5/4 | 80 |
Tabla de selección – Derivación secundaria / Doble relación
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica de cortocircuito (kA) |
Corriente dinámica nominal (kA) |
|
|---|---|---|---|---|---|
| Clase 1 | Clase 2 | ||||
| 20-30 | 0,2/10P10 | 10 | 10 | 1,6/2 | 4 |
| 30-40 | 0,2/10P10 | 10 | 10 | 3,15/2 | 8 |
| 40-50 | 0,2/10P10 | 10 | 10 | 3,15/2 | 8 |
| 50-75 | 0,2/10P10 | 10 | 10 | 6/2 | 15 |
| 75-100 | 0,2/10P10 | 10 | 15 | 8/2 | 20 |
| 100-150 | 0,2/10P10 | 10 | 15 | 12/2 | 30 |
| 150-200 | 0,2/10P10 | 10 | 15 | 16/2 | 40 |
| 200-300 | 0,2/10P10 | 15 | 20 | 24/2 | 60 |
| 300-400 | 0,2/10P10 | 15 | 20 | 31,5/4 | 80 |
| 400-500 | 0,2/10P10 | 20 | 25 | 31,5/4 | 80 |
| 500-600 | 0,2/10P10 | 20 | 25 | 31,5/4 | 80 |
| 600-800 | 0,2/10P10 | 20 | 25 | 31,5/4 | 80 |
| 800-1000 | 0,2/10P10 | 25 | 25 | 31,5/4 | 80 |
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente tipo poste LZZ(B)J2-10 y LZZBJ2-12 con aislamiento de resina epoxi fundida están diseñados para instalación compacta tipo soporte en celdas interiores. El montaje se realiza mediante cuatro orificios M10 en la base, con dimensiones generales de montaje según especificaciones. Los terminales primarios se disponen de forma diferente según la corriente primaria nominal (I1n ≤ 1000 A frente a 1200 A ≤ I1n ≤ 2000 A), y la disposición final debe verificarse contra los planos aprobados antes de la fabricación del gabinete.
Selección y preguntas frecuentes
Guía de selección
- Seleccione LZZ(B)J2-10 o LZZBJ2-12 según el nivel de aislamiento contratado de 12/42/75 kV, así como las convenciones de dibujo y nomenclatura del panel.
- Elija una relación única entre 20 A y 1000 A o una doble relación con derivación que mantenga el rendimiento de medición y protección en ambas configuraciones.
- Especifique 1 A o 5 A y seleccione dos o tres núcleos utilizando combinaciones de medición 0,2/0,5 y protección 10P10 según sea necesario.
- Calcule la carga de cada circuito y verifique una salida de 10 VA a 25 VA más la capacidad térmica/dinámica en cada relación/derivación seleccionada.
- Defina la referencia de instalación de corriente primaria (1200 A–2000 A) antes de realizar el pedido; apruebe los cuatro orificios de montaje M10, la interfaz con barra colectora y los terminales.
Preguntas Frecuentes
Q1: ¿Se puede usar este transformador de 10kV en redes de 11kV?
Sí, es totalmente compatible. El modelo LZZBJ2-12 está diseñado para sistemas de 10 kV, 11 kV y 12 kV. Confirme la tensión exacta del sistema al realizar el pedido.
Q2: ¿Qué requisitos ambientales exige la instalación de este transformador de corriente?
Debe instalarse en celdas de media tensión interiores. El entorno requiere ausencia de vibraciones severas, polvo conductor y gases corrosivos. Para ambientes húmedos o costeros, solicite confirmación técnica previa.
Q3: ¿Cuáles normas internacionales cumple este transformador de corriente de resina epoxi?
Cumple con los estándares GB1208-2006 e IEC 60044-1:2003. Estos garantizan el rendimiento en sistemas interiores de 50 Hz. Solicite los certificados de fábrica específicos para su proyecto.
Q4: ¿Cómo se configuran las relaciones de corriente primaria y secundaria?
La corriente primaria varía de 20 A a 1000 A. Las salidas secundarias admiten configuraciones de 1 A o 5 A, con relaciones simples o dobles. Especifique sus necesidades en la orden de compra.
Q5: ¿Cuándo se requiere confirmación técnica previa al pedido para este equipo?
Se requiere para altitudes elevadas, ambientes húmedos, costeros o celdas especiales. Estas condiciones exceden los parámetros estándar de -5 °C a +55 °C y entornos limpios. Contacte a ingeniería antes de emitir la orden.
Q6: ¿Están disponibles configuraciones de relación doble para este transformador de corriente?
Sí, están disponibles para rangos de 20 A a 1000 A. Admiten configuraciones de relación única o doble según los requerimientos del proyecto. Consulte la tabla de selección para los valores exactos.
Q7: ¿Qué tipo de aislamiento y montaje tiene este transformador de corriente?
Es un transformador tipo poste con aislamiento de resina epoxi fundida. Está diseñado exclusivamente para instalación en interior dentro de celdas de media tensión. Verifique las dimensiones de montaje en el plano técnico.
