نظرة عامة

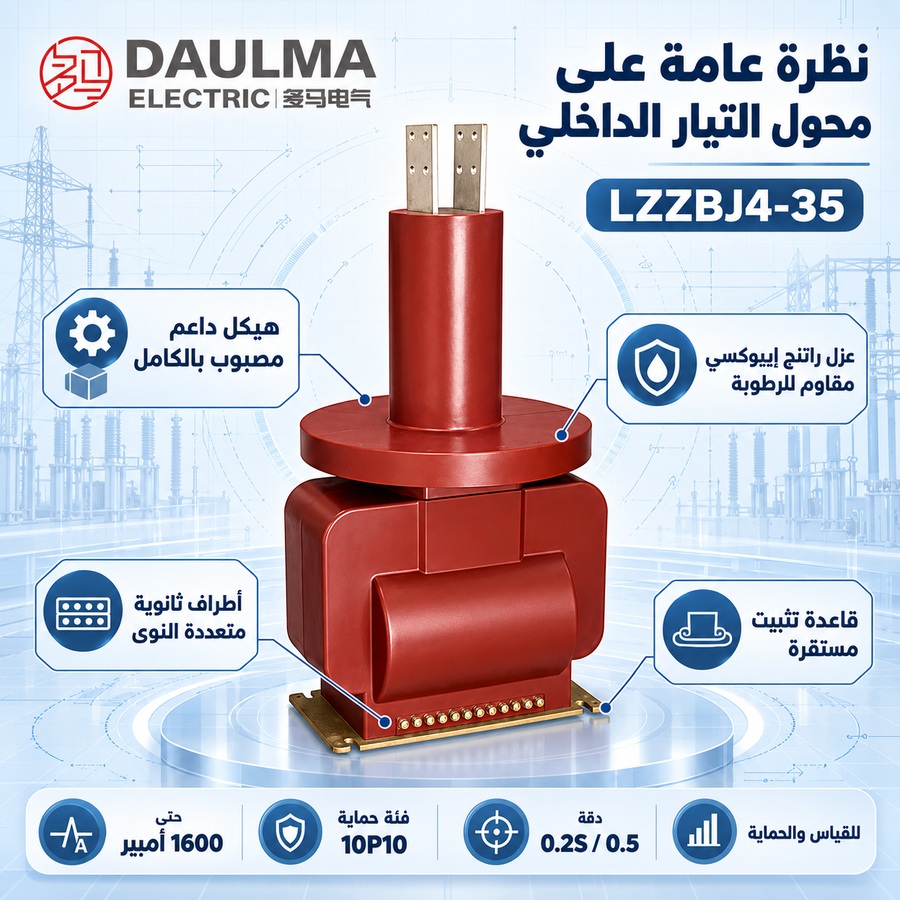

يُعد محول التيار LZZBJ4-35 من النوع الداعم (العمودي) المصمم للاستخدام الداخلي في أنظمة الطاقة المتناوبة بجهد 35 كيلوفولت و40.5 كيلوفولت وبتردد 50 هرتز أو 60 هرتز. يتميز ببنية مغلقة بالكامل مصنوعة من راتنج الإيبوكسي الكهربائي الذي يغلف لفّته الأولية والثانوية والنواة المغناطيسية الحلقيّة.
يضمن هذا التصميم المحكم العزل انخفاض التفريغ الجزئي، وثبات الدقة تحت تقلبات درجات الحرارة، وأداءً موثوقًا في تطبيقات القياس، وقياس الطاقة، والحماية بالمرحلات. وهو مخصص للاستخدام في معدات التوزيع الداخلية ذات الجهد المتوسط، وخزانات القواطع الدوائر الفراغية، ومعدات التوزيع ذات الجهد المتوسط، ويلتزم بمستويات العزل القياسية 40.5/95/185 كيلوفولت.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت / 40.5 كيلوفولت |
| مستوى العزل المقنّن | 40.5/95/185 كيلوفولت |
| التردد المقنّن | 50 هرتز أو 60 هرتز |
| نوع العزل | راتنج إيبوكسي مصبوب |
| ظروف التركيب | داخلي |
| الهيكل | من النوع الداعم (العمودي)، مغلق بالكامل |
| التطبيق | القياس، قياس الطاقة، الحماية بالمرحلات |
| التيار الثانوي المقنّن | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | حسب النسب القياسية |
| فئات الدقة | القياس: 0.2، 0.5؛ الحماية: 5P، 10P |
| عامل الأمان (Fs) | عادةً ≤10 لنوى الحماية |
| تحمل حراري قصير المدى | وفق معايير IEC/GB |
ترميز الموديل

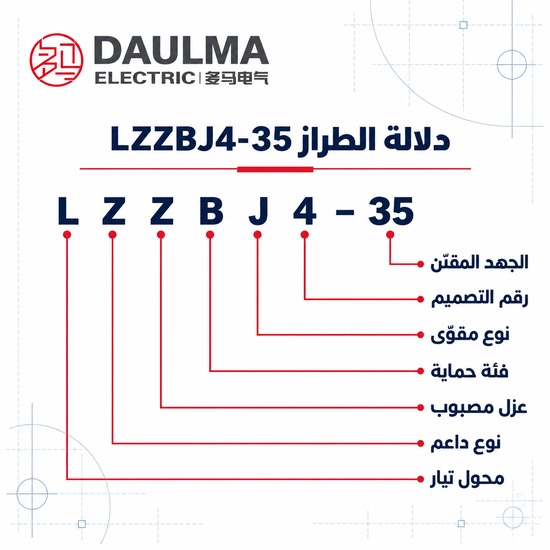

- L: محول تيار.
- Z: هيكل من النوع الداعم (العمودي).
- Z: عزل بصب راتنج الإيبوكسي.
- B: محول تيار مع خيار تكوين فئة الحماية.
- J: نوع معزّز / تصميم هيكل محسّن.
- 4: رقم تسلسل التصميم.
- 35: منصة منتجات فئة 35 كيلوفولت، مناسبة لأنظمة 35 كيلوفولت و40.5 كيلوفولت.
البناء

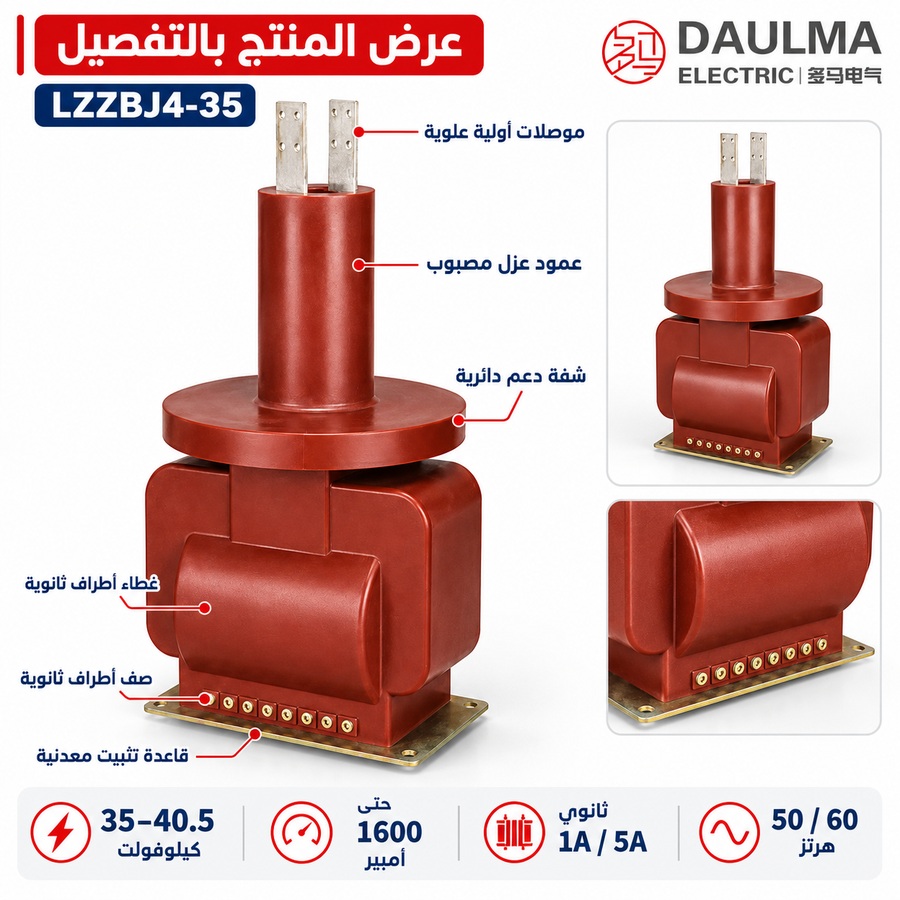

يستخدم محول التيار LZZBJ4-35 بناءً مدمجًا من النوع الداعم، حيث تكون جميع المكونات النشطة—اللفة الأولية، اللفة الثانوية، والنواة المغناطيسية—مدمجة بالكامل داخل جسم صلب من راتنج الإيبوكسي المصبوب. ويقضي هذا التصميم المحكم العزل على الفراغات الهوائية الداخلية ودخول الرطوبة، مما يضمن قوة عازلة عالية واستقرارًا طويل الأمد للعزل. وسطحه الخارجي أملس وطارد للماء، ما يعزز مقاومته للتلوث في البيئات الداخلية. ويتم التركيب عبر شفة علوية وصفيحة قاعدية سفلية مزوّدة بثقوب براغٍ، مما يسمح بدمجه بشكل آمن في تجميعات معدات التوزيع. وتستخدم النواة المغناطيسية موادًا عالية النفاذية ومنخفضة الفقد للحفاظ على الدقة عبر نطاقات الأحمال وتقلبات درجات الحرارة.
المعطيات التقنية
ظروف التشغيل
- التركيب: تركيب داخلي لأنظمة التوزيع ومعدات التوزيع بجهد 35 كيلوفولت / 40.5 كيلوفولت.
- درجة الحرارة المحيطة: من -25°م إلى +40°م.
- التردد المقنّن: 50 هرتز أو 60 هرتز.
- الارتفاع: لا يزيد عن 2000 متر كمرجع.
- البيئة المحيطة: خالية من التلوث الشديد، والغازات المسببة للتآكل، والجو المتفجر، أو الاهتزاز غير الطبيعي خارج حدود تصميم المنتج.
المعايير الفنية
يُعد محول التيار LZZBJ4-35 من النوع الداعم الداخلي المصقول براتنج الإيبوكسي والمصمم لأنظمة 35 كيلوفولت/40.5 كيلوفولت، ويتميز بمستوى عزل مقنّن 40.5/95/185 كيلوفولت وامتثاله لمعايير IEC 61869 وGB/T 20840. ويعمل بتردد 50 هرتز أو 60 هرتز، ويدعم ارتفاعات تصل إلى 2000 متر، ويقدم تصنيفات تيار أولي من 31.5 أمبير إلى 1600 أمبير مع مخارج ثانوية 1 أمبير أو 5 أمبير.
| التيار الأولي المقنّن (أمبير) |
مزيج فئات الدقة |
القدرة المخرَجة المقنّنة (فولت أمبير) |
التيار الحراري المقنّن قصير المدى (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|---|---|---|---|---|
| 10 | 0.2,0.5,0.2S | 10,15 | 6 | 15 |
| 0.5/10P10 | 10/15,15/15 | 6 | 15 | |
| 20 | 0.2 | 10,15,20 | 10 | 25 |
| 0.5 | 10,15,20 | 10 | 25 | |
| 0.2S | 10,15,20 | 10 | 25 | |
| 0.2/10P10 | 15/15 | 10 | 25 | |
| 25 | 0.2 | 10,15 | 10 | 25 |
| 0.5 | 10,15 | 10 | 25 | |
| 0.2S | 10,15 | 10 | 25 | |
| 0.2/0.5 | 10,15 | 10 | 25 | |
| 0.2/0.5 | 10/15,15/15 | 10 | 25 | |
| 30 | 0.2 | 10,15,20 | 10 | 25 |
| 0.5 | 10,15,20 | 10 | 25 | |
| 0.2S | 10,15,20 | 10 | 25 | |
| 0.2/0.2 | 10/10,10/15 | 10 | 25 | |
| 0.2S/0.5 | 10/10,10/15 | 10 | 25 | |
| 0.2/10P10 | 10/10,10/15,15/15 | 10 | 25 | |
| 0.5/10P10 | 10/10,10/15,15/15 | 10 | 25 | |
| 0.5/10P15 | 10/10,15/15 | 10 | 25 | |
| 40 | 0.2 | 10,15,20,30 | 10 | 25 |
| 0.5 | 10,15,20,30 | 20 | 50 | |
| 0.2S | 10,15,20,30 | 10 | 25 | |
| 0.2/0.2 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2S/0.5 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2/10P10,0.5/10P10 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.5/10P15,0.5/10P20 | 10/10,15/15 | 10 | 25 | |
| 50,60 | 0.2 | 10,15,20,30 | 20 | 50 |
| 0.5 | 10,15,20,30 | 25 | 63 | |
| 0.2S | 10,15,20,30 | 20 | 50 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/0.5,0.2S/0.5 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/10P10,0.5/10P10 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 10 | 25 | |
| 75 | 0.2 | 10,15,20,30 | 31.5 | 80 |
| 0.5 | 10,15,20,30 | 31.5 | 80 | |
| 0.2S | 10,15,20,30 | 31.5 | 80 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 31.5 | 80 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 31.5 | 80 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 31.5 | 80 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 25 | 63 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 15 | 38 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 15 | 38 | |
| 100 | 0.2 | 10,15,20,30 | 40 | 100 |
| 0.5 | 10,15,20,30 | 40 | 100 | |
| 0.2S | 10,15,20,30 | 40 | 100 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 40 | 100 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 40 | 100 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 40 | 100 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 20 | 50 | |
| 0.5/10P10/10P20 | 15/15/15,15/15/20 | 20 | 50 | |
| 125 | 0.2,0.2S,0.5 | 10,15 | 40 | 100 |
| 0.2/10P10,0.5/10P10 | 15/15 | 40 | 100 | |
| 0.2/10P20,0.5/10P20 | 15/15 | 20 | 50 | |
| 150 | 0.2 | 10,15,20,30 | 50 | 125 |
| 0.5 | 10,15,20,30 | 50 | 125 | |
| 0.2S | 10,15,20,30 | 50 | 125 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 50 | 125 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 50 | 125 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 50 | 125 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 50 | 125 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 25 | 63 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 25 | 63 | |
| 0.5/10P10/10P20 | 15/15/15,15/15/20 | 25 | 63 | |
| 200,250 | 0.2 | 10,15,20,30 | 50 | 125 |
| 0.5 | 10,15,20,30 | 50 | 125 | |
| 0.2S | 10,15,20,30 | 50 | 125 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 50 | 125 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 50 | 125 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 50 | 125 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 31.5 | 80 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 31.5 | 80 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 31.5 | 80 | |
| 0.5/10P10/10P20 | 15/15/15,15/15/20 | 31.5 | 80 | |
| 300,400 | 0.2 | 10,15,20,30 | 63 | 160 |
| 0.5 | 10,15,20,30 | 63 | 160 | |
| 0.2S | 10,15,20,30 | 63 | 160 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 63 | 160 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 63 | 160 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 63 | 160 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 40 | 100 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 40 | 100 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 40 | 100 | |
| 0.5/10P10/10P20 | 15/15/15,15/15/30 | 40 | 100 | |
| 500,600,630 | 0.2 | 10,15,20,30 | 63 | 160 |
| 0.5 | 10,15,20,30 | 63 | 160 | |
| 0.2S | 10,15,20,30 | 63 | 160 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر عدد النوى الفعلية أولًا. تشمل العائلة نواتين للقياس، وثلاث نوى للقياس/الحماية، وحتى أربع نوى للحماية؛ ويتطلب ذلك مخطط اللفات والطرفيات الدقيق.
- تحقق من نسبة التيار الأولي المطلوبة. صف 31.5 أمبير موضوع بشكل غير اعتيادي وقيم تحمل الأعطال فيه غير متسقة مع النسب الأدنى المجاورة، لذا احصل على جدول كتالوج مصحح.
- حدّد دقة ومخرج كل نواة. المراجع هي 15 فولت أمبير لفئة 0.2، و25 فولت أمبير لفئة 0.5، و50 فولت أمبير لنوى 10P المطبقة، حسب التكوين المطلوب.
- استخدم عامل الأمان (FS) للقياس فقط، وليس للحماية. الصياغة الواردة في الصفحة حول FS غير صحيحة؛ حدّد FS الخاص بالقياس بشكل منفصل واستخدم بيانات ALF/الفئة لنوى الحماية 10P.
- تحقق من متطلبات الارتفاع، الأعطال، والتركيب. تأكد من العزل حتى ارتفاع 2000 متر، ومدة التحمل الحراري، والتيار الذروي، وأحمال الشفة العلوية، وأربع ثقوب M10، والمسافات الآمنة، والتفريغ الجزئي، ووثائق الاختبار.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZBJ4-35 في الهواء الطلق؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يعمل في بيئات خالية من التلوث الشديد والغازات المسببة للتآكل. يرجى استشارة المصنع للتطبيقات الخارجية.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لقياسات الفوترة الدقيقة. تضمن هذه الفئة دقة عالية ضمن نطاق التيار المقنن وفقاً لمعيار IEC 61869. يتوفر المعايرة في المصنع.
Q3: ما هي قدرة تحمل تيار القصر الحراري؟
تعتمد القدرة على التصنيف الأولي المختار. على سبيل المثال، لتيار 10 أمبير، تبلغ القدرة 6 كيلو أمبير/ثانية واحدة. يجب تحديد التيار المطلوب للتأكيد.
Q4: كيف يضمن المحول العزل الكهربائي في أنظمة 40.5 كيلوفولت؟
يوفر مستوى عزل مقنّن 40.5/95/185 كيلوفولت مع هيكل من راتنج الإيبوكسي. يمتثل المحول لمعايير IEC 61869 وGB/T 20840. تواصل معنا للحصول على شهادات المطابقة.
Q5: هل يمكن تخصيص التيار الأولي المقنن للمحول؟
نعم، يدعم المحول تيارات أولية تتراوح من 31.5 إلى 1600 أمبير. يمكن توفير مخارج ثانوية بقيم 1 أمبير أو 5 أمبير. يخضع التخصيص لتأكيد المواصفات الفنية.
Q6: أين تُستخدم محولات التيار من طراز LZZBJ4-35؟
تُستخدم بشكل أساسي في أنظمة التوزيع والمعدات الداخلية بجهد 35 و40.5 كيلوفولت. تُصنع من راتنج الإيبوكسي للتركيب الداعم. راجع الكتالوج الفني للتطبيقات التفصيلية.
الأسئلة المتكررة
س1: كم عدد نوى الحماية التي يمكن أن يوفرها LZZBJ4-35؟
تسرد مجموعات 300–1600 أمبير تكوينات تحتوي على نواتين أو ثلاث أو أربع نوى حماية من فئة 10P10، وفق المساحة الفيزيائية وجداول الطرفيات المؤكدة.
س2: هل صف 31.5 أمبير المنشور صحيح؟
يتطلب التحقق لأنه لا تتبع قيم تحمله (12/30 كيلو أمبير) النسب المجاورة. لا تطلب من هذا الصف دون مصدر مصحح.
س3: ما الغرض من عامل الأمان (FS)؟
FS هو عامل أمان أدوات القياس لنوى القياس. تُختار نوى الحماية باستخدام فئتها (5P/10P)، وعامل التضخيم الخطي (ALF)، والحمل المقنّن، وبيانات أداء المرحلات الأخرى.
س4: هل تم توثيق فئات 5P؟
تم ذكرها بشكل عام، لكن الجدول التفصيلي يستخدم 10P10 و10P15. يتطلب طلب فئة 5P جدولًا خاصًا بها حسب النسبة.
س5: هل كل نواة 10P مصنّفة بـ 50 فولت أمبير؟
هذا هو المرجع المنشور، لكن يجب تأكيد العدد العالي من النوى والنسب الخاصة على اللوحة التعريفية النهائية وبيانات الاختبار.
س6: هل يمكن تشغيله فوق ارتفاع 2000 متر؟
الحد المرجعي المذكور هو 2000 متر. يتطلب الارتفاع الأعلى إعادة تصميم أو تأكيدًا للعزل، والمسافات الآمنة، وارتفاع درجة الحرارة.
س7: ما الذي يجب التحقق منه عند استبدال وحدة قديمة؟
قارن بين الشفة، وثقوب القاعدة، والأبعاد الكلية، والطرفيات الأولية، وعدد النوى، والنسبة، والحمل، والعزل، وتحمل الأعطال. ولا تفتح الدائرة الثانوية وهي مشحونة أبدًا.
