Vícejádrový proudový transformátor LZZBJ4-35 s až čtyřmi výstupy ochrany 10P pro rozváděče 35–40,5 kV

  • Plně zalitá nosná konstrukce 40,5/95/185 kV je určena pro vnitřní rozváděče do nadmořské výšky 2000 m
  • Měřicí jádra třídy 0,2 a 0,5 poskytují referenční výstupy 15 VA a 25 VA
  • Ochranná uspořádání 10P10 nebo 10P15 podporují dvojité i více reléové schéma
  • Vybrané verze 300 A–1600 A mají až čtyři ochranná jádra 50 VA 10P10
  • Horní příruby a čtyři montážní otvory M10 zajišťují tuhý spojovací interface pro rozváděč
Odeslat poptávku

Přehled

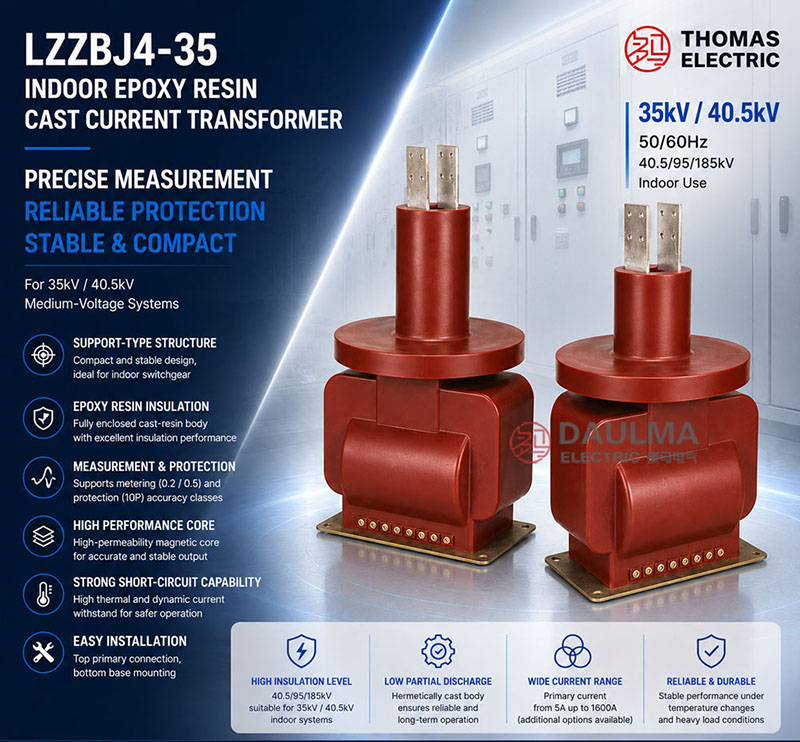

LZZBJ4-35 je nosný proudový transformátor určený pro vnitřní instalaci v 35kV a 40,5kV střídavých rozvodných soustavách s frekvencí 50 Hz nebo 60 Hz. Má plně uzavřenou konstrukci z litiny na bázi epoxidové pryskyřice elektrické kvality, která zcela obaluje primární vinutí, sekundární vinutí a toroidní magnetické jádro.

Tento hermeticky utěsněný design zajišťuje nízký částečný výboj, stabilní přesnost při teplotních změnách a spolehlivý provoz v aplikacích měření, elektroměrování a ochranné reléové techniky. Je určen pro použití ve vnitřních rozváděčích, skříních s vakuumovými jističi a středněnapěťových rozvodných zařízeních, přičemž splňuje standardní izolační úrovně 40,5/95/185 kV.

Zobrazení produktu

Přehled klíčových parametrů

Parametr Hodnota
Třída napětí soustavy 35kV / 40,5kV
Jmenovitá izolační úroveň 40,5/95/185kV
Jmenovitá frekvence 50Hz nebo 60Hz
Typ izolace Litina z epoxidové pryskyřice
Podmínky instalace Vnitřní prostředí
Konstrukce Nosný typ, plně uzavřený
Aplikace Měření, elektroměrování, ochranná reléová technika
Jmenovitý sekundární proud 5A nebo 1A
Rozsah primárního proudu Dle standardních převodových poměrů
Třídy přesnosti Měření: 0,2, 0,5; Ochrana: 5P, 10P
Bezpečnostní faktor (Fs) Obvykle ≤10 pro ochranná jádra
Krátkodobá tepelná odolnost Dle norem IEC/GB

Označení modelu

Označení modelu

  • L: Proudový transformátor.
  • Z: Nosný / sloupkový typ konstrukce.
  • Z: Izolace z epoxidové litiny.
  • B: Proudový transformátor s možností konfigurace ochranné třídy.
  • J: Zesílený typ / vylepšený konstrukční design.
  • 4: Číslo konstrukční řady.
  • 35: Produktová platforma třídy 35kV, vhodná pro systémy 35kV a 40,5kV.

Konstrukce

LZZBJ4-35 má kompaktní nosnou konstrukci, přičemž všechny aktivní komponenty – primární vinutí, sekundární vinutí a magnetické jádro – jsou plně zabudovány do pevného tělesa z epoxidové litiny. Tento hermeticky utěsněný design eliminuje vnitřní vzduchové mezery a pronikání vlhkosti, čímž zajišťuje vysokou dielektrickou pevnost a dlouhodobou stabilitu izolace. Vnější povrch je hladký a hydrofobní, což zvyšuje odolnost proti znečištění ve vnitřním prostředí. Montáž se provádí pomocí horního příruby a spodní základní desky s otvory pro šrouby, což umožňuje bezpečnou integraci do rozváděčových sestav. Magnetické jádro je vyrobeno z materiálu s vysokou permeabilitou a nízkými ztrátami, aby udržovalo přesnost v celém rozsahu zatížení a při teplotních změnách.

Technické parametry

Provozní podmínky

  • Instalace: Vnitřní instalace pro 35kV / 40,5kV rozváděče a rozvodné systémy.
  • Okolní teplota: -25°C až +40°C.
  • Jmenovitá frekvence: 50Hz nebo 60Hz.
  • Nadmořská výška: Ne více než 2000 m (referenční hodnota).
  • Okolní prostředí: Bez silného znečištění, korozivních plynů, výbušné atmosféry nebo abnormálních vibrací přesahujících limity návrhu výrobku.

Technické parametry

LZZBJ4-35 je vnitřní nosný proudový transformátor s epoxidovou litinou určený pro systémy 35kV/40,5kV, s jmenovitou izolační úrovní 40,5/95/185kV a v souladu s normami IEC 61869 a GB/T 20840. Provozuje se při 50 Hz nebo 60 Hz, podporuje nadmořské výšky až 2000 m a nabízí jmenovité primární proudy od 31,5 A do 1600 A se sekundárními výstupy 1 A nebo 5 A.

Jmenovitý
primární
proud (A)		 Kombinace
tříd přesnosti		 Jmenovitý výstup
(VA)		 Jmenovitý
krátkodobý
tepelný
proud (kA/1s)		 Jmenovitý
dynamický
proud (kA)
10 0,2,0,5,0,2S 10,15 6 15
0,5/10P10 10/15,15/15 6 15
20 0,2 10,15,20 10 25
0,5 10,15,20 10 25
0,2S 10,15,20 10 25
0,2/10P10 15/15 10 25
25 0,2 10,15 10 25
0,5 10,15 10 25
0,2S 10,15 10 25
0,2/0,5 10,15 10 25
0,2/0,5 10/15,15/15 10 25
30 0,2 10,15,20 10 25
0,5 10,15,20 10 25
0,2S 10,15,20 10 25
0,2/0,2 10/10,10/15 10 25
0,2S/0,5 10/10,10/15 10 25
0,2/10P10 10/10,10/15,15/15 10 25
0,5/10P10 10/10,10/15,15/15 10 25
0,5/10P15 10/10,15/15 10 25
40 0,2 10,15,20,30 10 25
0,5 10,15,20,30 20 50
0,2S 10,15,20,30 10 25
0,2/0,2 10/10,15/15,20/20 10 25
0,2S/0,5 10/10,15/15,20/20 10 25
0,2/10P10,0,5/10P10 10/10,15/15,20/20 10 25
0,5/10P15,0,5/10P20 10/10,15/15 10 25
50,60 0,2 10,15,20,30 20 50
0,5 10,15,20,30 25 63
0,2S 10,15,20,30 20 50
0,2/0,2,0,2S/0,2 10/10,15/15,20/20 20 50
0,2/0,5,0,2S/0,5 10/10,15/15,20/20 20 50
0,2/10P10,0,5/10P10 10/10,15/15,20/20 20 50
0,2/10P15,0,5/10P15 10/10,15/15,20/20 10 25
0,2/10P20,0,5/10P20 10/10,15/15,20/20 10 25
0,2/0,5/10P10 15/15/15,30/30/30 10 25
75 0,2 10,15,20,30 31,5 80
0,5 10,15,20,30 31,5 80
0,2S 10,15,20,30 31,5 80
0,2/0,2,0,2S/0,2 10/10,15/15,20/20 31,5 80
0,2/0,5,0,2S/0,5 10/15,15/15,20/20 31,5 80
0,2/10P10,0,5/10P10 10/15,15/15,20/20 31,5 80
0,2/10P15,0,5/10P15 10/10,15/15,20/20 25 63
0,2/10P20,0,5/10P20 10/10,15/15,20/20 15 38
0,2/0,5/10P10 15/15/15,30/30/30 15 38
100 0,2 10,15,20,30 40 100
0,5 10,15,20,30 40 100
0,2S 10,15,20,30 40 100
0,2/0,2,0,2S/0,2 10/10,15/15,20/20 40 100
0,2/0,5,0,2S/0,5 10/15,15/15,20/20 40 100
0,2/10P10,0,5/10P10 10/15,15/15,20/20 40 100
0,2/10P15,0,5/10P15 10/10,15/15,20/20 20 50
0,2/10P20,0,5/10P20 10/10,15/15,20/20 20 50
0,2/0,5/10P10 15/15/15,30/30/30 20 50
0,5/10P10/10P20 15/15/15,15/15/20 20 50
125 0,2,0,2S,0,5 10,15 40 100
0,2/10P10,0,5/10P10 15/15 40 100
0,2/10P20,0,5/10P20 15/15 20 50
150 0,2 10,15,20,30 50 125
0,5 10,15,20,30 50 125
0,2S 10,15,20,30 50 125
0,2/0,2,0,2S/0,2 10/10,15/15,20/20 50 125
0,2/0,5,0,2S/0,5 10/15,15/15,20/20 50 125
0,2/10P10,0,5/10P10 10/15,15/15,20/20 50 125
0,2/10P15,0,5/10P15 10/10,15/15,20/20 50 125
0,2/10P20,0,5/10P20 10/10,15/15,20/20 25 63
0,2/0,5/10P10 15/15/15,30/30/30 25 63
0,5/10P10/10P20 15/15/15,15/15/20 25 63
200,250 0,2 10,15,20,30 50 125
0,5 10,15,20,30 50 125
0,2S 10,15,20,30 50 125
0,2/0,2,0,2S/0,2 10/10,15/15,20/20 50 125
0,2/0,5,0,2S/0,5 10/15,15/15,20/20 50 125
0,2/10P10,0,5/10P10 10/15,15/15,20/20 50 125
0,2/10P15,0,5/10P15 10/10,15/15,20/20 31,5 80
0,2/10P20,0,5/10P20 10/10,15/15,20/20 31,5 80
0,2/0,5/10P10 15/15/15,30/30/30 31,5 80
0,5/10P10/10P20 15/15/15,15/15/20 31,5 80
300,400 0,2 10,15,20,30 63 160
0,5 10,15,20,30 63 160
0,2S 10,15,20,30 63 160
0,2/0,2,0,2S/0,2 10/10,15/15,20/20 63 160
0,2/0,5,0,2S/0,5 10/15,15/15,20/20 63 160
0,2/10P10,0,5/10P10 10/15,15/15,20/20

Výběr a časté otázky

Průvodce výběrem

  • Nejprve zvolte počet fyzických jader. Rodina zahrnuje dvojitá měřicí jádra, tříjádrové konfigurace pro měření/ochranu a až čtyři ochranná jádra; vyžaduje přesné schéma vinutí a svorek.
  • Ověřte zamýšlený primární převod. Řádek 31,5 A je umístěn anomálně a obsahuje poruchové hodnoty nesouladu s přilehlými nižšími převody, proto získejte korigovaný katalogový přehled.
  • Přiřaďte přesnost a výstup pro každé jádro. Referenční hodnoty jsou 15 VA pro třídu 0,2, 25 VA pro třídu 0,5 a 50 VA pro příslušná jádra 10P, v závislosti na objednané konfiguraci.
  • Použijte FS pro měření, nikoli pro ochranu. Text na stránce ohledně FS je chybný; specifikujte FS pro měřicí jádra samostatně a pro ochranná jádra 10P použijte údaje o ALF/třídě.
  • Ověřte požadavky na nadmořskou výšku, zkratové proudy a montáž. Potvrďte izolaci do 2000 m, tepelnou dobu, špičkový proud, zatížení horní příruby, čtyři otvory M10, vůle, částečný výboj a zkušební dokumentaci.

Často kladené otázky

Otázka 1: Kolik ochranných jader může LZZBJ4-35 poskytnout?

Skupiny 300 A–1600 A uvádějí konfigurace se dvěma, třemi nebo čtyřmi ochrannými jádry 10P10, v závislosti na fyzickém prostoru a potvrzeném svorkovém schématu.

Otázka 2: Je publikovaný řádek 31,5 A správný?

Vyžaduje ověření, protože jeho umístění a hodnoty odolnosti 12/30 kA neodpovídají sousedním převodům. Neobjednávejte z tohoto řádku bez korigovaného zdroje.

Otázka 3: K čemu slouží FS?

FS je bezpečnostní faktor měřicího jádra. Ochranná jádra se volí podle jejich třídy 5P/10P, ALF, jmenovité zátěže a dalších údajů o výkonu relé.

Otázka 4: Jsou třídy 5P dokumentovány?

Jsou obecně zmíněny, ale detailní tabulka používá 10P10 a 10P15. Požadavek na 5P vyžaduje vlastní převodově specifický přehled.

Otázka 5: Je každé jádro 10P jmenovitě 50 VA?

Toto je publikovaná referenční hodnota, ale vysoký počet jader a specifické převody musí být potvrzeny na konečném štítku a zkušebních datech.

Otázka 6: Může pracovat nad 2000 m?

Uvedená referenční hranice je 2000 m. Vyšší nadmořská výška vyžaduje přepracování nebo potvrzení izolace, vůlí a nárůstu teploty.

Otázka 7: Co je třeba zkontrolovat při výměně starší jednotky?

Porovnejte přírubu, otvory v základně, celkové rozměry, primární svorky, počet jader, převod, zátěž, izolaci a odolnost proti zkratu. Nikdy neotevírejte sekundární obvod pod napětím.
