Многожильный ТТ LZZBJ4-35 с до четырёх защитных выходов 10P для ячеек 35–40,5 кВ

  • Полностью литая опорная конструкция на 40,5/95/185 кВ предназначена для внутренних КРУ до 2000 м
  • Измерительные сердечники класса 0,2 и 0,5 обеспечивают эталонные выходы 15 В·А и 25 В·А
  • Защитные конфигурации 10P10 или 10P15 поддерживают схемы с двумя и несколькими реле
  • Отдельные версии на 300–1600 А включают до четырёх защитных сердечников 50 В·А 10P10
  • Верхний фланец и четыре отверстия под крепёж М10 обеспечивают жёсткое соединение с КРУ
Отправить запрос

Обзор

Трансформатор тока LZZBJ4-35 — это опорный (стоечного типа) внутренний трансформатор тока, предназначенный для работы в сетях переменного тока напряжением 35 кВ и 40,5 кВ с частотой 50 Гц или 60 Гц. Конструкция полностью герметична: первичная обмотка, вторичная обмотка и кольцевой магнитопровод залиты эпоксидным компаундом электротехнического качества.

Такая герметичная конструкция обеспечивает низкий уровень частичных разрядов, стабильную точность при изменении температуры и надежную работу в режимах измерения, коммерческого учёта электроэнергии и релейной защиты. Изделие предназначено для установки во внутреннем распределительном устройстве (КРУ), шкафах с вакуумными выключателями и другом средневольтном распределительном оборудовании. Соответствует стандартному уровню изоляции 40,5/95/185 кВ.

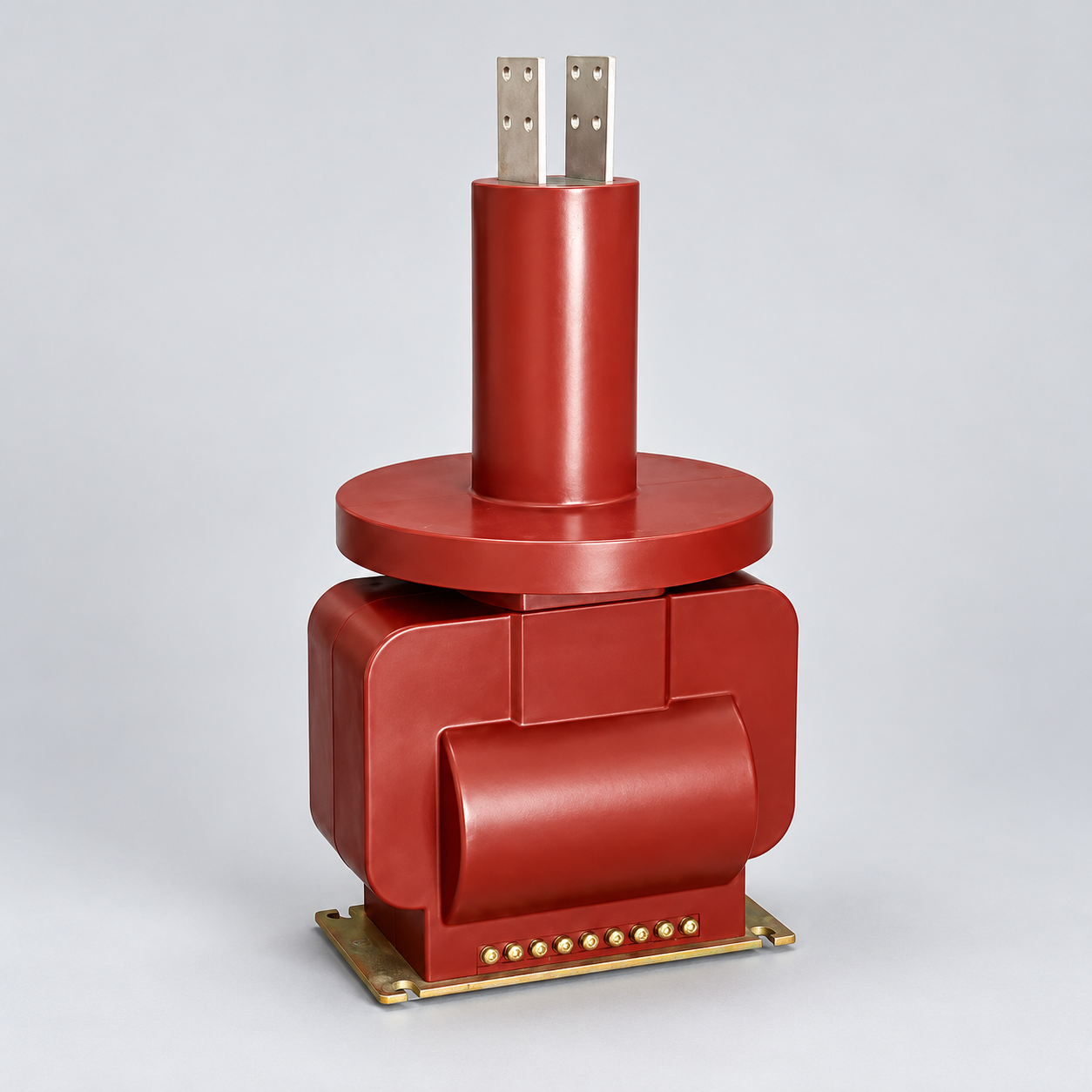

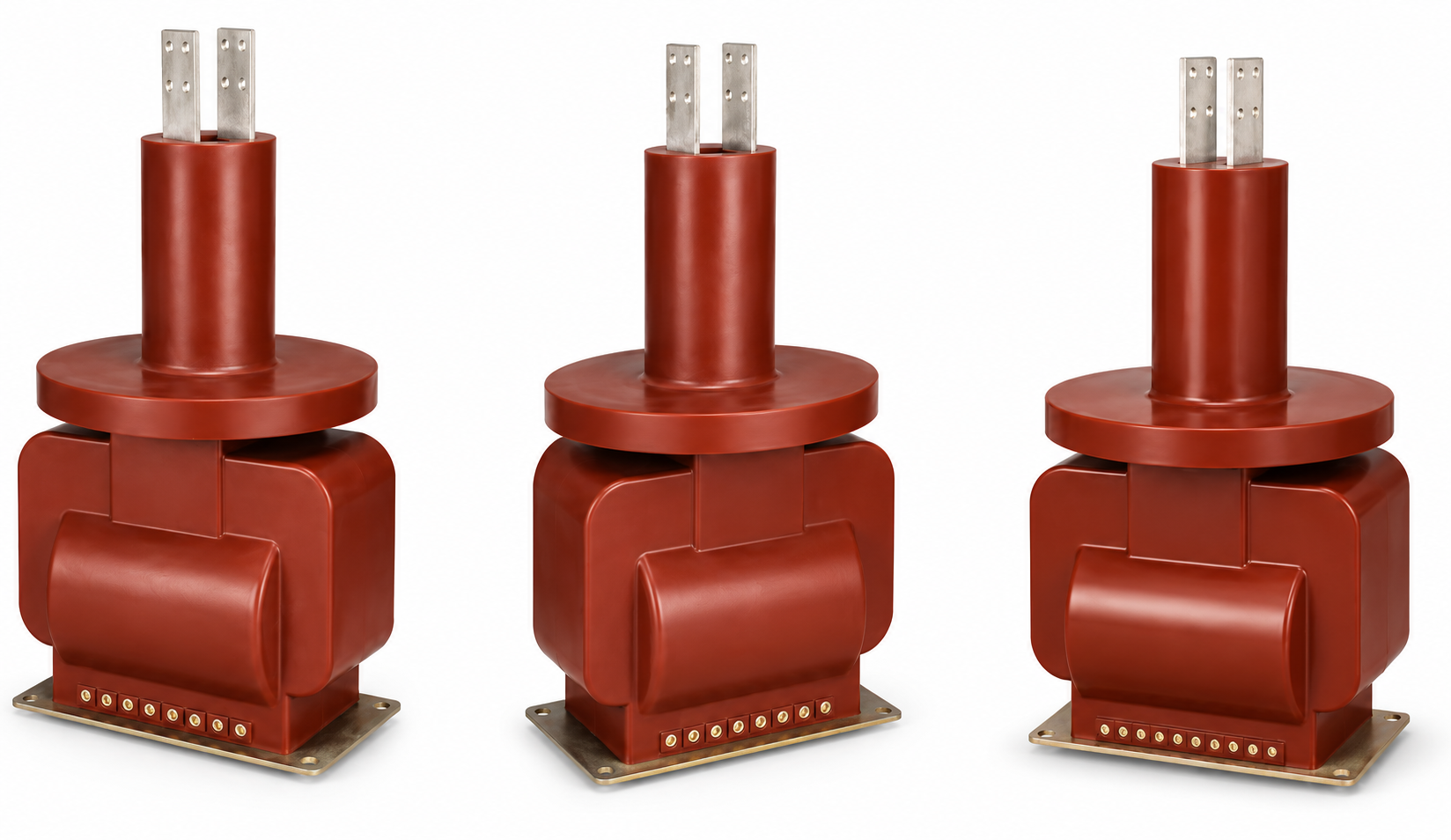

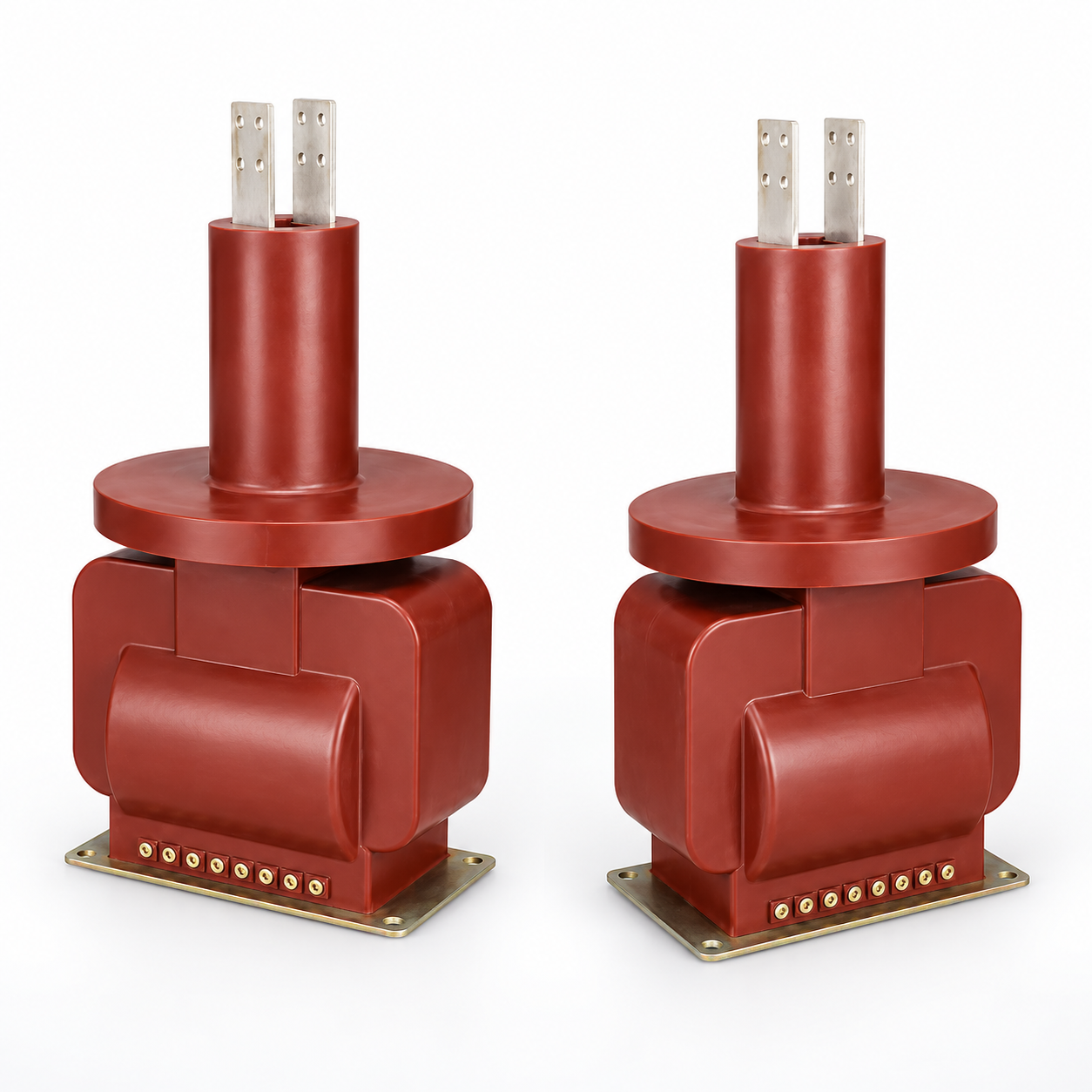

Внешний вид изделия

Трансформатор тока опорный LZZBJ4-35 для систем 35/40,5 кВ | Daulma — технический плакат на русском языке

Трансформатор тока опорный LZZBJ4-35 для систем 35/40,5 кВ | Daulma — технический плакат на русском языке

Основные номинальные параметры

Параметр Номинал
Класс напряжения сети 35 кВ / 40,5 кВ
Номинальный уровень изоляции 40,5/95/185 кВ
Номинальная частота 50 Гц или 60 Гц
Тип изоляции Литая эпоксидная смола
Условия установки Внутренняя установка
Конструкция Опорного типа, полностью герметичная
Применение Измерение, учёт, релейная защита
Номинальный вторичный ток 5 А или 1 А
Диапазон первичных токов Согласно стандартным коэффициентам трансформации
Классы точности Измерение: 0,2, 0,5; Защита: 5P, 10P
Коэффициент безопасности (Fs) Обычно ≤10 для защитных обмоток
Термическая стойкость к току короткого замыкания Согласно стандартам МЭК/ГОСТ

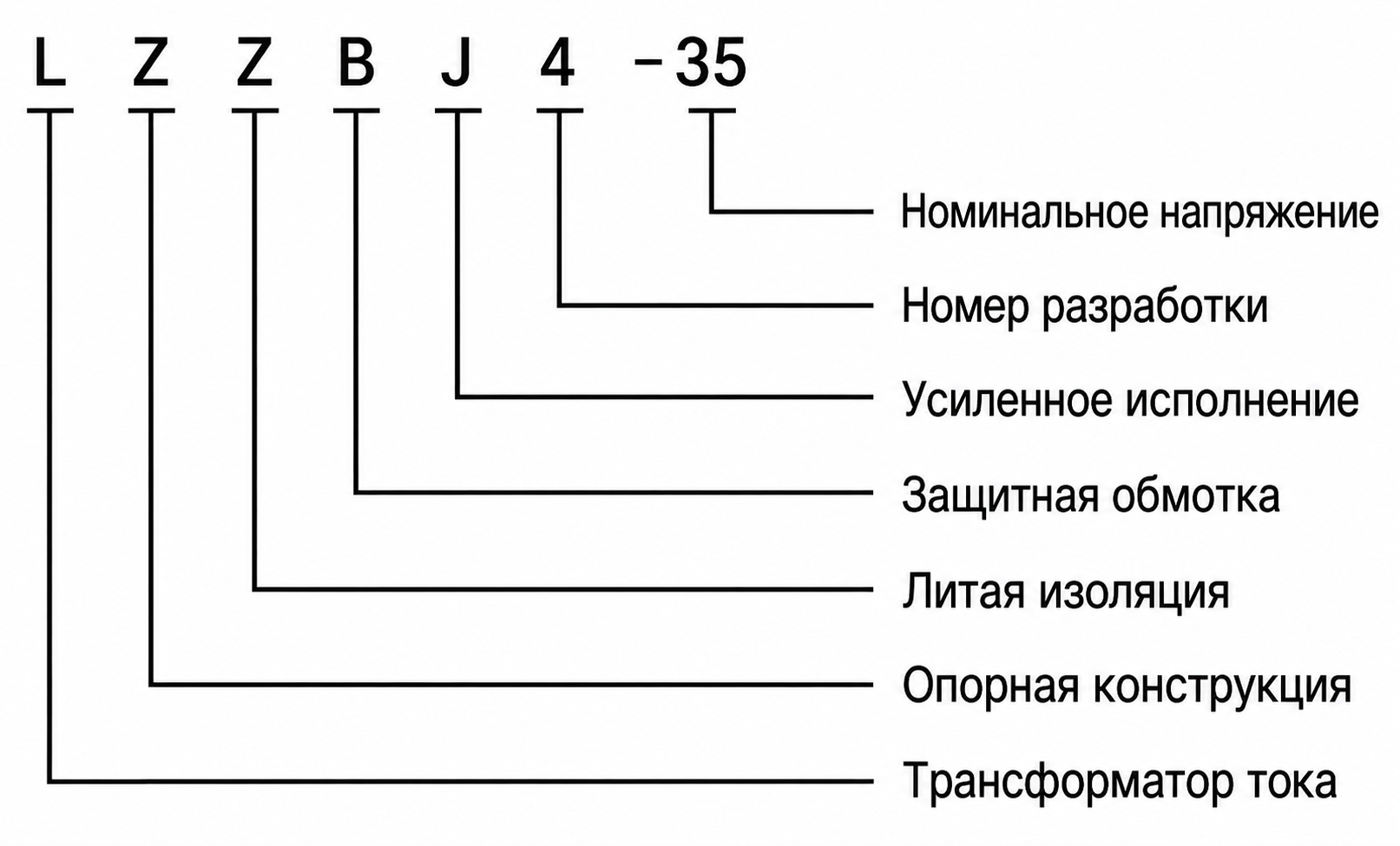

Расшифровка обозначения модели

Расшифровка обозначения модели

  • L: Трансформатор тока.
  • Z: Опорная (стоечная) конструкция.
  • Z: Изоляция из литой эпоксидной смолы.
  • B: Трансформатор тока с возможностью конфигурации защитной обмотки.
  • J: Усиленная конструкция / улучшенное исполнение.
  • 4: Порядковый номер разработки.
  • 35: Платформа изделия класса 35 кВ, применимая в сетях 35 кВ и 40,5 кВ.

Конструкция

Трансформатор тока LZZBJ4-35 выполнен в компактной опорной конструкции, где все активные элементы — первичная обмотка, вторичная обмотка и магнитопровод — полностью залиты в монолитный корпус из эпоксидной смолы. Такая герметичная конструкция исключает наличие внутренних воздушных полостей и проникновение влаги, обеспечивая высокую электрическую прочность и долговременную стабильность изоляции. Наружная поверхность гладкая и гидрофобная, что повышает устойчивость к загрязнению во внутренних помещениях. Крепление осуществляется через верхний фланец и нижнюю опорную плиту с отверстиями под болты, что позволяет надежно интегрировать изделие в сборки распределительных устройств. Магнитопровод изготовлен из материала с высокой магнитной проницаемостью и низкими потерями, что обеспечивает сохранение точности в широком диапазоне нагрузок и при колебаниях температуры.

Технические параметры

Условия эксплуатации

  • Установка: Внутренняя установка в распределительных устройствах и системах 35 кВ / 40,5 кВ.
  • Температура окружающей среды: от –25°C до +40°C.
  • Номинальная частота: 50 Гц или 60 Гц.
  • Высота над уровнем моря: Не более 2000 м (базовое значение).
  • Окружающая среда: Отсутствие сильного загрязнения, коррозионных газов, взрывоопасной атмосферы или аномальных вибраций, превышающих пределы, заложенные в конструкцию изделия.

Технические параметры

Трансформатор тока LZZBJ4-35 — это внутренний опорный трансформатор тока с литой эпоксидной изоляцией, предназначенный для сетей 35 кВ/40,5 кВ, имеющий номинальный уровень изоляции 40,5/95/185 кВ и соответствующий стандартам МЭК 61869 и ГОСТ Р МЭК 61869 (ГОСТ 20840). Работает при частоте 50 Гц или 60 Гц, допускает установку на высоте до 2000 м, имеет диапазон номинальных первичных токов от 31,5 А до 1600 А и вторичные токи 1 А или 5 А.

Номинальный
первичный
ток (А)		 Комбинация
классов
точности		 Номинальная
мощность
(В·А)		 Номинальный
термический
ток короткого
замыкания (кА/1 с)		 Номинальный
динамический
ток (кА)
10 0,2; 0,5; 0,2S 10; 15 6 15
0,5/10P10 10/15; 15/15 6 15
20 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/10P10 15/15 10 25
25 0,2 10; 15 10 25
0,5 10; 15 10 25
0,2S 10; 15 10 25
0,2/0,5 10; 15 10 25
0,2/0,5 10/15; 15/15 10 25
30 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/0,2 10/10; 10/15 10 25
0,2S/0,5 10/10; 10/15 10 25
0,2/10P10 10/10; 10/15; 15/15 10 25
0,5/10P10 10/10; 10/15; 15/15 10 25
0,5/10P15 10/10; 15/15 10 25
40 0,2 10; 15; 20; 30 10 25
0,5 10; 15; 20; 30 20 50
0,2S 10; 15; 20; 30 10 25
0,2/0,2 10/10; 15/15; 20/20 10 25
0,2S/0,5 10/10; 15/15; 20/20 10 25
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 10 25
0,5/10P15; 0,5/10P20 10/10; 15/15 10 25
50,60 0,2 10; 15; 20; 30 20 50
0,5 10; 15; 20; 30 25 63
0,2S 10; 15; 20; 30 20 50
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 20 50
0,2/0,5; 0,2S/0,5 10/10; 15/15; 20/20 20 50
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 20 50
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 10 25
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 10 25
0,2/0,5/10P10 15/15/15; 30/30/30 10 25
75 0,2 10; 15; 20; 30 31,5 80
0,5 10; 15; 20; 30 31,5 80
0,2S 10; 15; 20; 30 31,5 80
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 31,5 80
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 31,5 80
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 31,5 80
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 25 63
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 15 38
0,2/0,5/10P10 15/15/15; 30/30/30 15 38
100 0,2 10; 15; 20; 30 40 100
0,5 10; 15; 20; 30 40 100
0,2S 10; 15; 20; 30 40 100
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 40 100
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 40 100
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 40 100
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 20 50
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 20 50
0,2/0,5/10P10 15/15/15; 30/30/30 20 50
0,5/10P10/10P20 15/15/15; 15/15/20 20 50
125 0,2; 0,2S; 0,5 10; 15 40 100
0,2/10P10; 0,5/10P10 15/15 40 100
0,2/10P20; 0,5/10P20 15/15 20 50
150 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 50 125
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 25 63
0,2/0,5/10P10 15/15/15; 30/30/30 25 63
0,5/10P10/10P20 15/15/15; 15/15/20 25 63
200,250 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 31,5 80
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 31,5 80
0,2/0,5/10P10 15/15/15; 30/30/30 31,5 80
0,5/10P10/10P20 15/15/15; 15/15/20 31,5 80
300,400 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,

Подбор и частые вопросы

Руководство по выбору

  • Сначала определите количество физических сердечников. Семейство включает варианты с двумя измерительными, тремя (учёт/защита) и до четырёх защитными сердечниками; требуется точная схема обмоток и выводов.
  • Проверьте требуемый коэффициент трансформации по первичной цепи. Строка с током 31,5 А расположена аномально и содержит значения токов короткого замыкания, не соответствующие соседним меньшим коэффициентам; запросите исправленный каталог.
  • Сопоставьте класс точности и номинальную мощность для каждого сердечника. Ориентировочные значения: 15 В·А для класса 0,2; 25 В·А для класса 0,5; 50 В·А для соответствующих сердечников 10P — в зависимости от заказанной конфигурации.
  • Коэффициент безопасности (FS) применяется только к измерительным обмоткам, а не к защитным. Указание FS на странице некорректно; уточняйте FS отдельно для измерительных обмоток и используйте данные ALF/класса для защитных обмоток 10P.
  • Проверьте требования по высоте над уровнем моря, токам короткого замыкания и монтажу. Подтвердите изоляцию до 2000 м, длительность термической стойкости, амплитуду тока, допустимые нагрузки на верхний фланец, четыре отверстия М10, габаритные зазоры, уровень частичных разрядов и сопроводительную документацию по испытаниям.

Часто задаваемые вопросы

В1: Сколько защитных сердечников может иметь LZZBJ4-35?

Для групп с первичным током 300–1600 А указаны конфигурации с двумя, тремя или четырьмя защитными сердечниками 10P10, при условии достаточного пространства и подтверждённой схемы выводов.

В2: Корректна ли строка с током 31,5 А в каталоге?

Требуется проверка, поскольку её расположение и значения термической стойкости 12/30 кА не соответствуют соседним коэффициентам. Не оформляйте заказ по этой строке без подтверждённого источника.

В3: Для чего используется коэффициент безопасности (FS)?

FS — это коэффициент безопасности измерительных обмоток. Выбор защитных обмоток осуществляется по их классу (5P/10P), ALF, номинальной нагрузке и другим характеристикам, влияющим на работу релейной защиты.

В4: Документированы ли классы 5P?

Они упоминаются в общем виде, но в подробной таблице используются 10P10 и 10P15. При необходимости класса 5P требуется отдельная спецификация с указанием коэффициента трансформации.

В5: Каждый ли сердечник 10P рассчитан на 50 В·А?

Это указано как ориентировочное значение, однако при большом количестве сердечников и специфических коэффициентах трансформации необходимо сверяться с окончательными данными на паспортной табличке и протоколами испытаний.

В6: Возможно ли применение выше 2000 м над уровнем моря?

Указанное предельное значение — 2000 м. При большей высоте требуется перерасчёт или подтверждение изоляции, габаритных зазоров и допустимого превышения температуры.

В7: Что необходимо проверить при замене старого устройства?

Сравните фланец, отверстия в основании, габаритные размеры, первичные выводы, количество сердечников, коэффициент трансформации, нагрузку, изоляцию и стойкость к токам короткого замыкания. Никогда не размыкайте вторичную цепь под напряжением.

Frequently Asked Questions

Q1: Где допускается монтаж трансформатора тока LZZBJ4-35?

Монтаж допускается только внутри помещений при отсутствии коррозионных газов и сильных загрязнений. Температура окружающей среды должна быть от –25°C до +40°C. Уточняйте требования к микроклимату у инженеров.

Q2: Какой класс точности нужен для коммерческого учета?

Для коммерческого учета электроэнергии выбирайте класс точности 0,2S или 0,2. Это обеспечивает высокую точность измерений в сетях 35/40,5 кВ согласно МЭК 61869. Запросите сертификат калибровки при оформлении заказа.

Q3: Какие параметры термической стойкости у данной модели?

Номинальный ток термической стойкости составляет до 6 кА при времени 1 секунда, а динамический ток достигает 15 кА. Точные значения зависят от выбранного первичного тока. Проверьте данные в техническом задании.

Q4: Можно ли применять LZZBJ4-35 при частоте 60 Гц?

Да, оборудование штатно работает в сетях как с частотой 50 Гц, так и 60 Гц. Трансформатор имеет номинальное напряжение изоляции 40,5/95/185 кВ и литую эпоксидную изоляцию. Заводская настройка выполняется под конкретную частоту.

Q5: Чем подтверждается соответствие трансформатора стандартам МЭК?

Соответствие подтверждается сертификатами по международному стандарту МЭК 61869 и ГОСТ Р МЭК 61869. Оригиналы документов предоставляются по запросу. Свяжитесь с отделом продаж для получения копий.

Q6: Почему требуется заполнять опросный лист при заказе?

Опросный лист необходим для точного подбора параметров, включая первичный ток от 31,5 до 1600 А и классы точности. Это исключает ошибки при спецификации. Отправьте заполненную форму менеджеру для расчета.

Q7: Для каких распределительных устройств предназначена модель LZZBJ4-35?

Это опорный трансформатор тока с литой изоляцией для внутренней установки в закрытых РУ 35 кВ и 40,5 кВ. Модель не предназначена для наружного монтажа. Запросите габаритные чертежи для проектирования ячейки.

Q8: Где производится трансформатор тока LZZBJ4-35?

Оборудование производится на специализированных заводах с соблюдением стандартов МЭК 61869. Продукция поставляется под брендом Daulma для промышленных объектов. Все партии проходят обязательный контроль качества перед отгрузкой.
