TC multicapa LZZBJ4-35 con hasta cuatro salidas de protección 10P para paneles de 35–40,5 kV

  • Estructura de soporte totalmente fundida de 40,5/95/185 kV apta para equipos de maniobra interiores hasta 2000 m
  • Núcleos de medición clase 0,2 y 0,5 proporcionan salidas de referencia de 15 VA y 25 VA
  • Configuraciones de protección 10P10 o 10P15 compatibles con esquemas de relés duales y múltiples
  • Versiones seleccionadas de 300 A–1600 A incluyen hasta cuatro núcleos de protección 10P10 de 50 VA
  • Brida superior y montaje en base con cuatro tornillos M10 ofrecen una interfaz rígida de soporte para equipos de maniobra
Enviar consulta

Descripción general

El LZZBJ4-35 es un transformador de corriente tipo soporte, para instalación interior, diseñado para sistemas eléctricos de corriente alterna de 35 kV y 40,5 kV con frecuencia de 50 Hz o 60 Hz. Cuenta con una estructura totalmente encapsulada en resina epoxi de grado eléctrico que envuelve el devanado primario, el devanado secundario y el núcleo magnético anular.

Este diseño herméticamente sellado garantiza una descarga parcial reducida, precisión estable frente a variaciones de temperatura y rendimiento fiable en aplicaciones de medición, facturación energética y protección por relés. Está destinado a su uso en celdas metálicas interiores, gabinetes de interruptores automáticos al vacío y equipos de distribución de media tensión, cumpliendo con los niveles estándar de aislamiento de 40,5/95/185 kV.

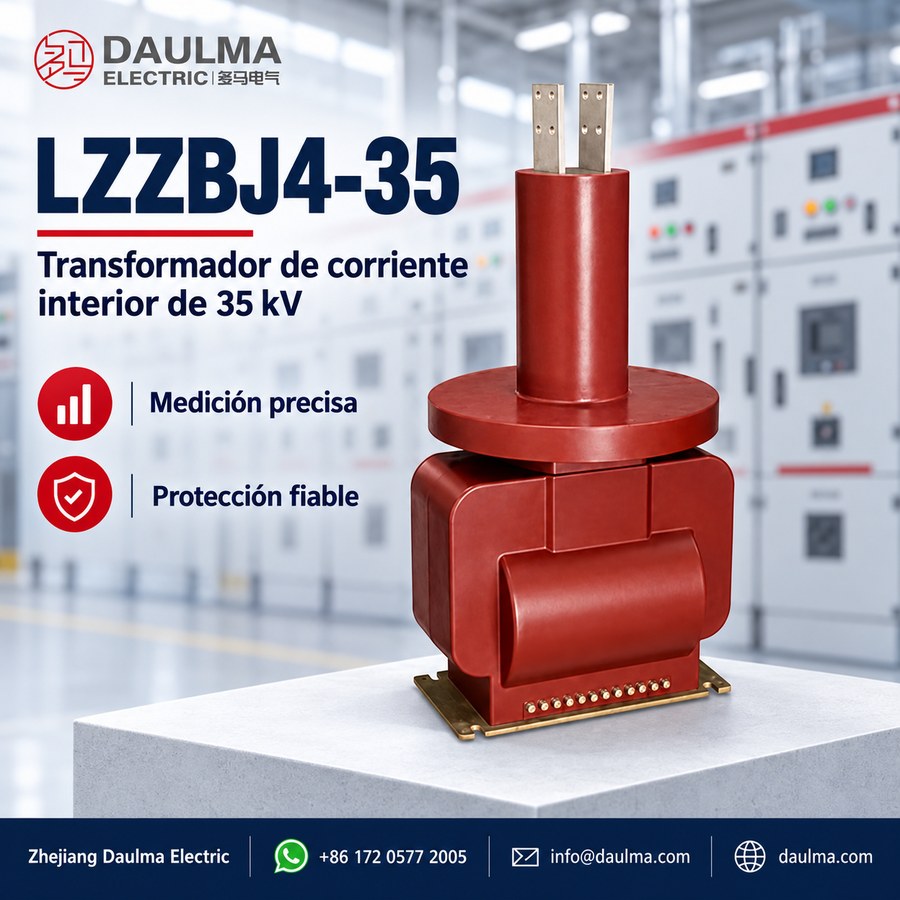

Vista del producto

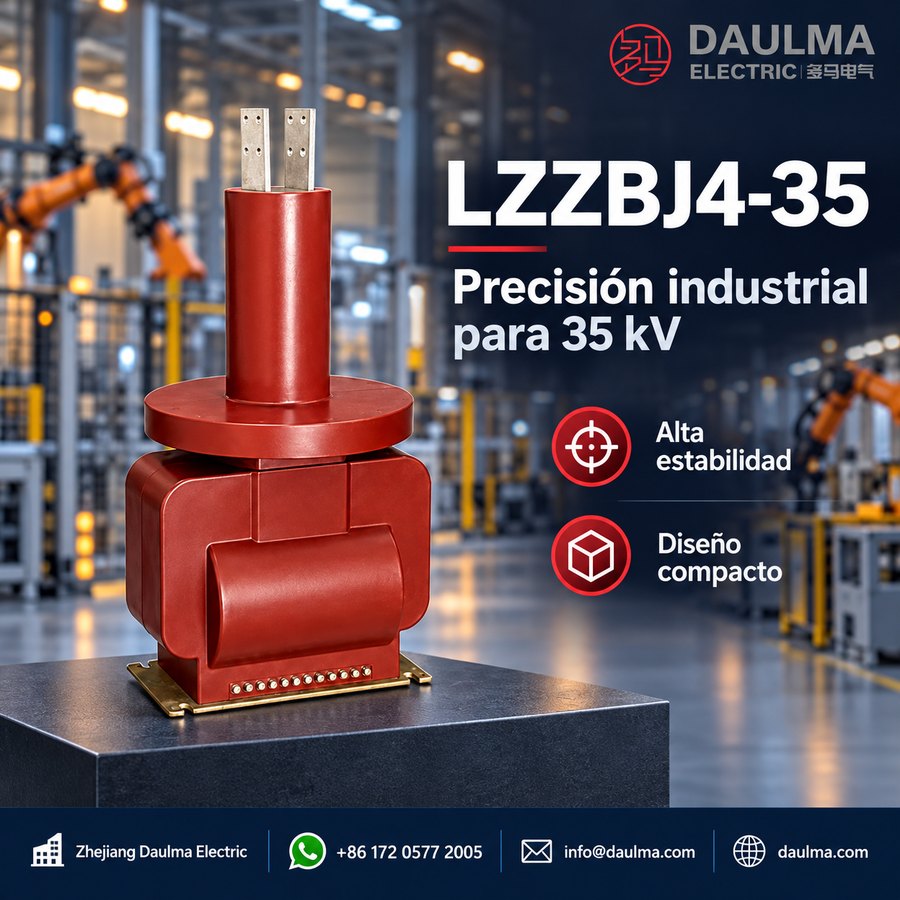

Transformador de corriente LZZBJ4-35 con fábrica automatizada

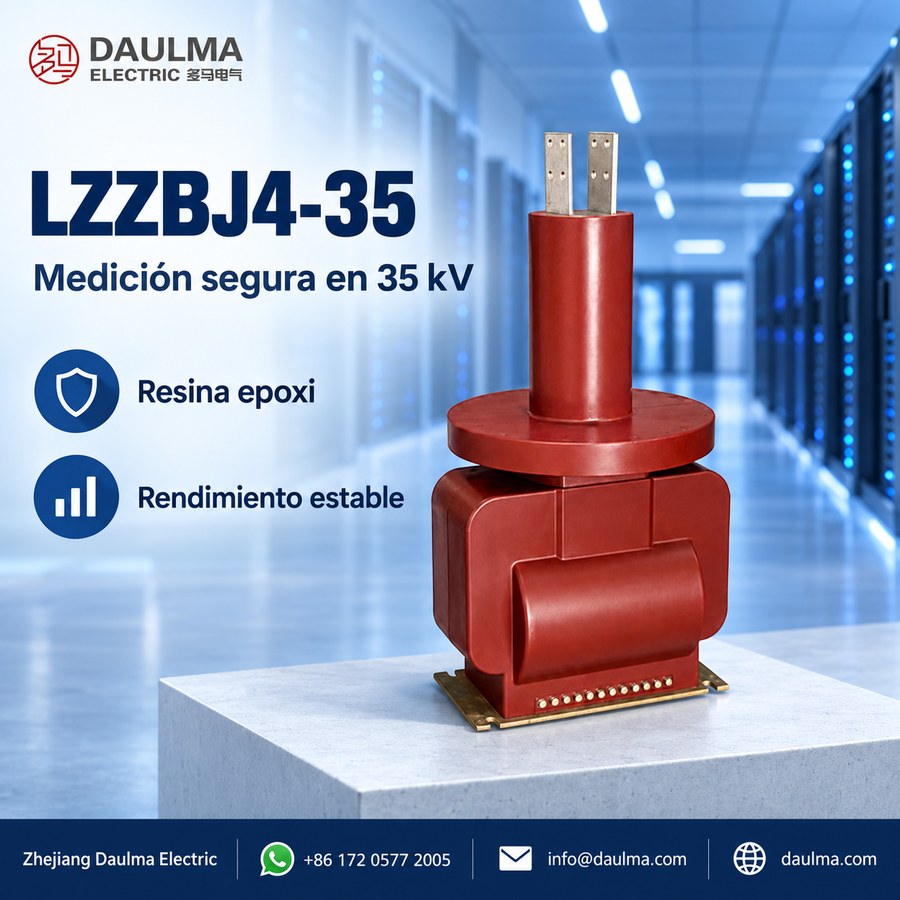

Transformador de corriente LZZBJ4-35 con centro de datos

Resumen de características principales

Parámetro Valor nominal
Clase de tensión del sistema 35 kV / 40,5 kV
Nivel de aislamiento nominal 40,5/95/185 kV
Frecuencia nominal 50 Hz o 60 Hz
Tipo de aislamiento Resina epoxi moldeada
Condición de instalación Interior
Estructura Tipo soporte, totalmente cerrada
Aplicación Medición, facturación, protección por relés
Corriente secundaria nominal 5 A o 1 A
Rango de corriente primaria Según relaciones estándar
Clases de exactitud Medición: 0,2, 0,5; Protección: 5P, 10P
Factor de seguridad (Fs) Típicamente ≤10 para núcleos de protección
Corriente térmica admisible a corto plazo Según normas IEC/GB

Designación del modelo

Designación del modelo

  • L: Transformador de corriente.
  • Z: Estructura tipo soporte/pilar.
  • Z: Aislamiento por moldeo en resina epoxi.
  • B: Transformador de corriente con opción de configuración para clase de protección.
  • J: Tipo reforzado / diseño estructural mejorado.
  • 4: Número de secuencia del diseño.
  • 35: Plataforma del producto para clase 35 kV, adecuada para sistemas de 35 kV y 40,5 kV.

Construcción

El LZZBJ4-35 emplea una construcción compacta tipo soporte con todos los componentes activos —devanado primario, devanado secundario y núcleo magnético— completamente embebidos en un cuerpo sólido moldeado en resina epoxi. Este diseño herméticamente sellado elimina huecos internos de aire e ingreso de humedad, garantizando alta rigidez dieléctrica y estabilidad a largo plazo del aislamiento. La superficie exterior es lisa e hidrófoba, lo que mejora la resistencia a la contaminación en ambientes interiores. La fijación se realiza mediante una brida superior y una placa base inferior con orificios roscados, permitiendo una integración segura en conjuntos de celdas metálicas. El núcleo magnético utiliza material de alta permeabilidad y bajas pérdidas para mantener la exactitud en todo el rango de carga y variaciones de temperatura.

Parámetros técnicos

Condiciones de servicio

  • Instalación: Instalación interior en celdas metálicas y sistemas de distribución de 35 kV / 40,5 kV.
  • Temperatura ambiente: -25 °C a +40 °C.
  • Frecuencia nominal: 50 Hz o 60 Hz.
  • Altitud: Hasta 2000 m como referencia.
  • Ambiente: Sin contaminación severa, gases corrosivos, atmósferas explosivas ni vibraciones anormales más allá de los límites de diseño del producto.

Parámetros técnicos

El LZZBJ4-35 es un transformador de corriente tipo soporte para interior, moldeado en resina epoxi, diseñado para sistemas de 35 kV/40,5 kV, con nivel de aislamiento nominal de 40,5/95/185 kV y cumplimiento de las normas IEC 61869 y GB/T 20840. Opera a 50 Hz o 60 Hz, soporta altitudes hasta 2000 m y ofrece corrientes primarias nominales de 31,5 A a 1600 A con salidas secundarias de 1 A o 5 A.

Corriente
primaria
nominal (A)		 Combinación
de clases
de exactitud		 Potencia
nominal
(VA)		 Corriente
térmica
nominal
a corto plazo
(kA/1 s)		 Corriente
dinámica
nominal
(kA)
10 0,2; 0,5; 0,2S 10; 15 6 15
0,5/10P10 10/15; 15/15 6 15
20 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/10P10 15/15 10 25
25 0,2 10; 15 10 25
0,5 10; 15 10 25
0,2S 10; 15 10 25
0,2/0,5 10; 15 10 25
0,2/0,5 10/15; 15/15 10 25
30 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/0,2 10/10; 10/15 10 25
0,2S/0,5 10/10; 10/15 10 25
0,2/10P10 10/10; 10/15; 15/15 10 25
0,5/10P10 10/10; 10/15; 15/15 10 25
0,5/10P15 10/10; 15/15 10 25
40 0,2 10; 15; 20; 30 10 25
0,5 10; 15; 20; 30 20 50
0,2S 10; 15; 20; 30 10 25
0,2/0,2 10/10; 15/15; 20/20 10 25
0,2S/0,5 10/10; 15/15; 20/20 10 25
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 10 25
0,5/10P15; 0,5/10P20 10/10; 15/15 10 25
50; 60 0,2 10; 15; 20; 30 20 50
0,5 10; 15; 20; 30 25 63
0,2S 10; 15; 20; 30 20 50
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 20 50
0,2/0,5; 0,2S/0,5 10/10; 15/15; 20/20 20 50
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 20 50
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 10 25
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 10 25
0,2/0,5/10P10 15/15/15; 30/30/30 10 25
75 0,2 10; 15; 20; 30 31,5 80
0,5 10; 15; 20; 30 31,5 80
0,2S 10; 15; 20; 30 31,5 80
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 31,5 80
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 31,5 80
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 31,5 80
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 25 63
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 15 38
0,2/0,5/10P10 15/15/15; 30/30/30 15 38
100 0,2 10; 15; 20; 30 40 100
0,5 10; 15; 20; 30 40 100
0,2S 10; 15; 20; 30 40 100
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 40 100
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 40 100
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 40 100
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 20 50
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 20 50
0,2/0,5/10P10 15/15/15; 30/30/30 20 50
0,5/10P10/10P20 15/15/15; 15/15/20 20 50
125 0,2; 0,2S; 0,5 10; 15 40 100
0,2/10P10; 0,5/10P10 15/15 40 100
0,2/10P20; 0,5/10P20 15/15 20 50
150 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 50 125
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 25 63
0,2/0,5/10P10 15/15/15; 30/30/30 25 63
0,5/10P10/10P20 15/15/15; 15/15/20 25 63
200; 250 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 31,5 80
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 31,5 80
0,2/0,5/10P10 15/15/15; 30/30/30 31,5 80
0,5/10P10/10P20 15/15/15; 15/15/20 31,5 80
300; 400 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 63 160
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 63 160
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 40 100
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 40 100
0,2/0,5/10P10 15/15/15; 30/30/30 40 100
0,5/10P10/10P20 15/15/15; 15/15/30 40 100
500; 600; 630 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,2/0,5;

Selección y preguntas frecuentes

Guía de selección

  • Seleccione primero el número de núcleos físicos. La familia incluye desde doble núcleo de medición hasta tres núcleos combinados (facturación/protección) y hasta cuatro núcleos de protección; requiera siempre el diagrama exacto de devanados y terminales.
  • Verifique la relación primaria deseada. La fila de 31,5 A está posicionada de forma anómala y presenta valores de cortocircuito inconsistentes con las relaciones adyacentes inferiores; obtenga un catálogo corregido.
  • Asigne exactitud y potencia nominal por núcleo. Las referencias son 15 VA para clase 0,2, 25 VA para clase 0,5 y 50 VA para núcleos 10P aplicables, según la configuración solicitada.
  • Aplique Fs solo a núcleos de facturación, no a protección. La mención de Fs en esta página es incorrecta; especifique separadamente el Fs para facturación y utilice datos de ALF/clase para núcleos de protección 10P.
  • Verifique requisitos de altitud, cortocircuito y montaje. Confirme aislamiento hasta 2000 m, duración térmica, corriente de cresta, cargas en brida superior, cuatro agujeros M10, distancias de seguridad, descarga parcial y documentación de pruebas.

Preguntas Frecuentes

Q1: ¿Qué clase de exactitud se recomienda para facturación de energía?

Selecciona la clase 0,2S para medición de facturación. Garantiza alta precisión en rangos de corriente variables según IEC 61869. Contacta con fábrica para calibración específica.

Q2: ¿Puede instalarse este transformador de corriente en exteriores?

No, el modelo LZZBJ4-35 es exclusivamente para instalación interior en celdas metálicas. Requiere ambientes sin contaminación severa ni gases corrosivos. Solicita la versión exterior si aplica.

Q3: ¿Cuáles normativas internacionales cumple este equipo de media tensión?

Cumple con los estándares IEC 61869 y GB/T 20840 para transformadores de instrumento. El nivel de aislamiento nominal es 40,5/95/185 kV. Solicita certificados de fábrica al comprar.

Q4: ¿Cómo se calcula la corriente térmica nominal a corto plazo?

Depende de la corriente primaria nominal seleccionada. Para 10 A primarios, soporta 6 kA/1 s; para 20 A, soporta 10 kA/1 s. Confirma el valor exacto según tu proyecto.

Q5: ¿Cuándo se realizan las pruebas de fábrica antes del envío?

Se ejecutan tras el ensamblaje para validar parámetros eléctricos y térmicos. Incluyen ensayos de relación, polaridad y nivel de aislamiento según IEC 61869. Solicita el informe de pruebas al confirmar el pedido.

Q6: ¿Dónde se aplica este transformador de corriente tipo soporte?

Se instala en celdas metálicas y sistemas de distribución de 35 kV y 40,5 kV. Requiere altitudes máximas de 2000 m y frecuencias de 50 Hz o 60 Hz. Verifica condiciones de sitio antes de ordenar.
