نظرة عامة

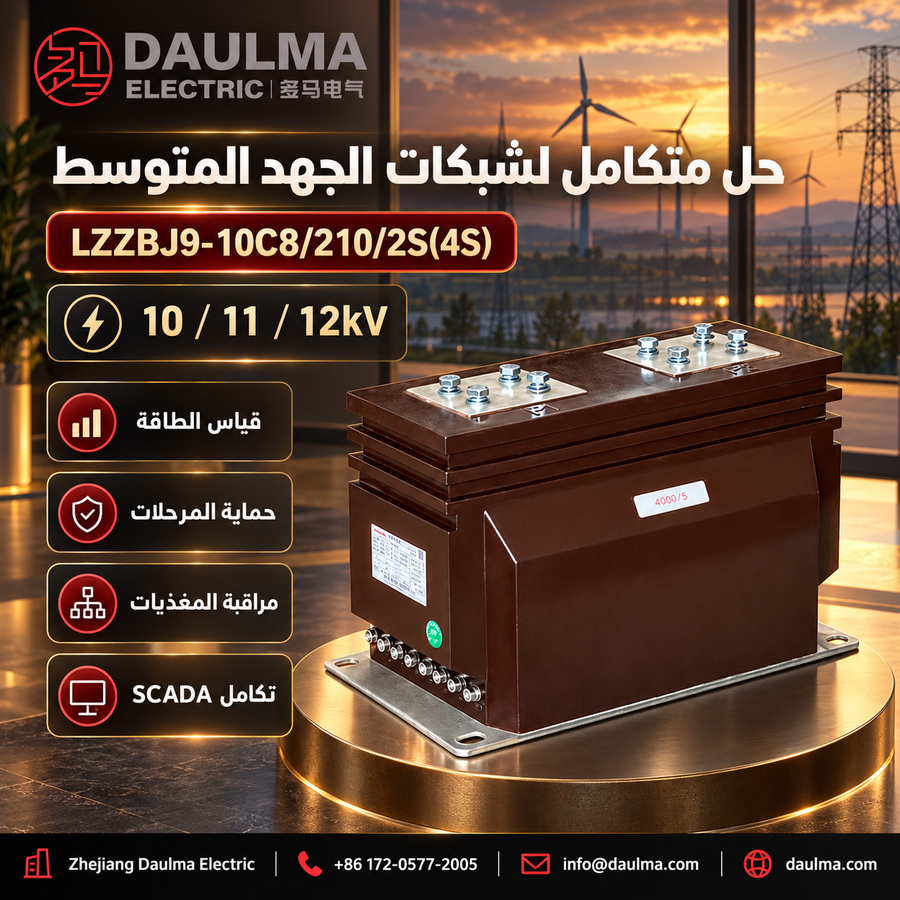

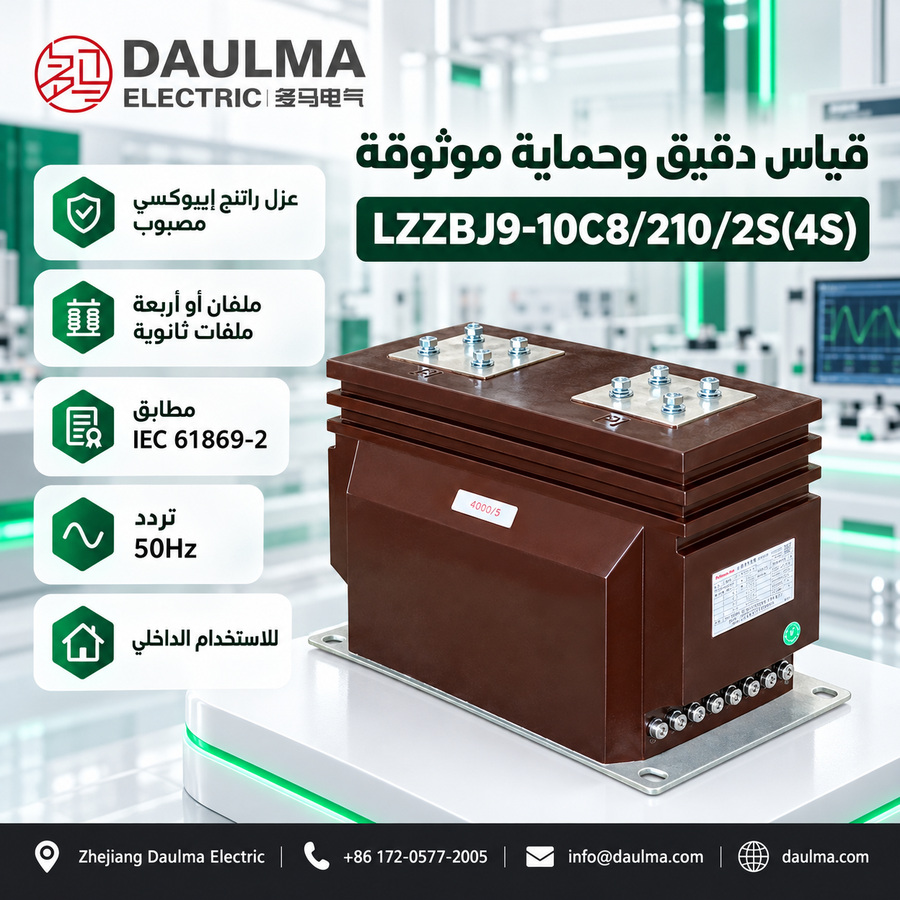

محولا التيار LZZBJ9-10C8/210/2S وLZZBJ9-10C8/210/4S هما محولا تيار داخليان معزولان بالراتنج الإيبوكسي، مصممان لأنظمة التوزيع ذات الجهد المتوسط 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. وتستخدم هذه الأجهزة المغلقة بالكامل والمثبتة على دعامة عزلًا من راتنج الإيبوكسي لتوفير أداء عازل مستقر ودعم ميكانيكي قوي في البيئات الداخلية.
ويتوافقان مع معايير IEC للقياس وعدادات الطاقة وحماية المرحلات وتطبيقات الأتمتة. ويقدم إصدار 2S ملفين ثانويين—عادةً أحدهما للقياس والآخر للحماية—بينما يدعم إصدار 4S ما يصل إلى أربع دوائر مستقلة للقياس والإشارة والحماية الأساسية والحماية الاحتياطية. ويتشارك كلا التكوينين نفس المنصة الهيكلية C8/210، مما يضمن تركيبًا متسقًا عبر متطلبات المشاريع المختلفة.

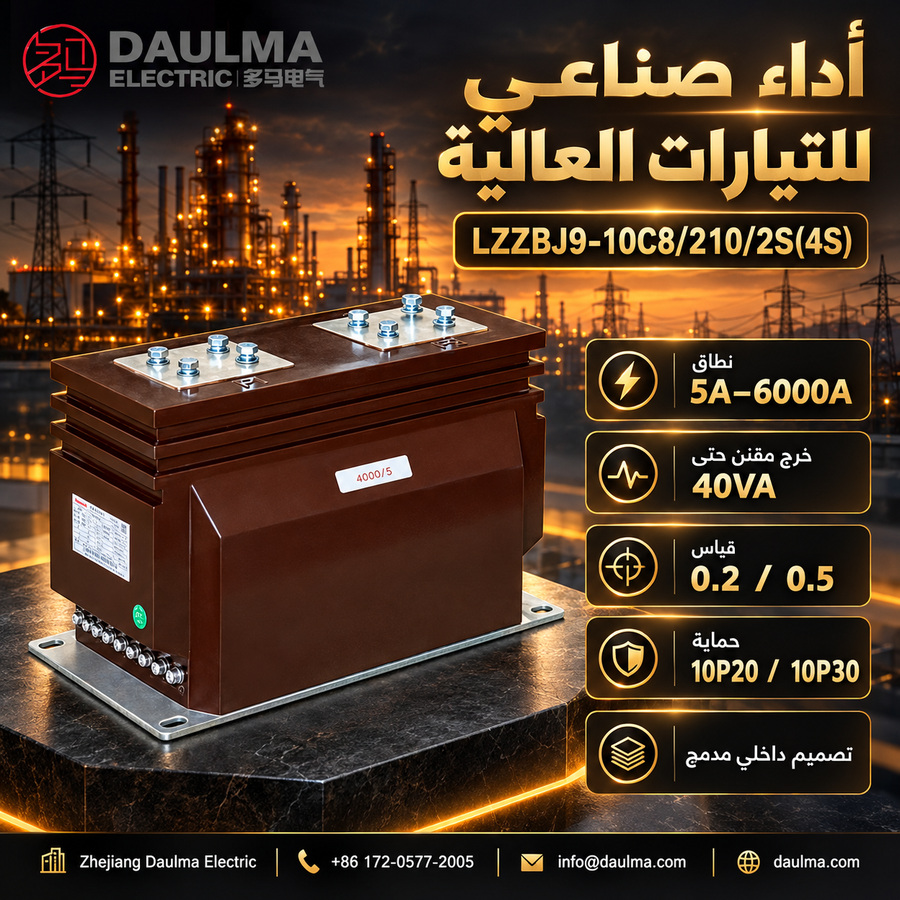

لمحة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 10kV, 11kV, 12kV |
| مستوى العزل المقنن | 12/42/75kV |
| التردد المقنن | 50Hz (60Hz عند الطلب) |
| تيار الثانوي المقنن | 5A أو 1A |
| تكوينات الملف الثانوي | 2S (ثنائي)، 4S (متعدد) |
| مدى التيار الأولي | 5A إلى 6000A |
| مادة العزل | راتنج الإيبوكسي المصبوب |
| فئات الدقة | القياس: 0.2، 0.5؛ الحماية: 5P، 10P |
| أنواع التطبيقات | القياس، القياس الكمي، الحماية، الحماية الاحتياطية |
| نوع التركيب | داخلي، مثبت على دعامة |
| البناء | مغلق بالكامل، معزول بالراتنج المصبوب |
| معيار التصميم | IEC 61869 |

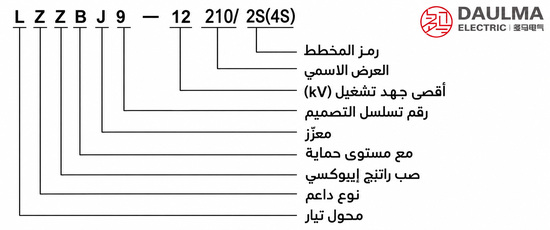

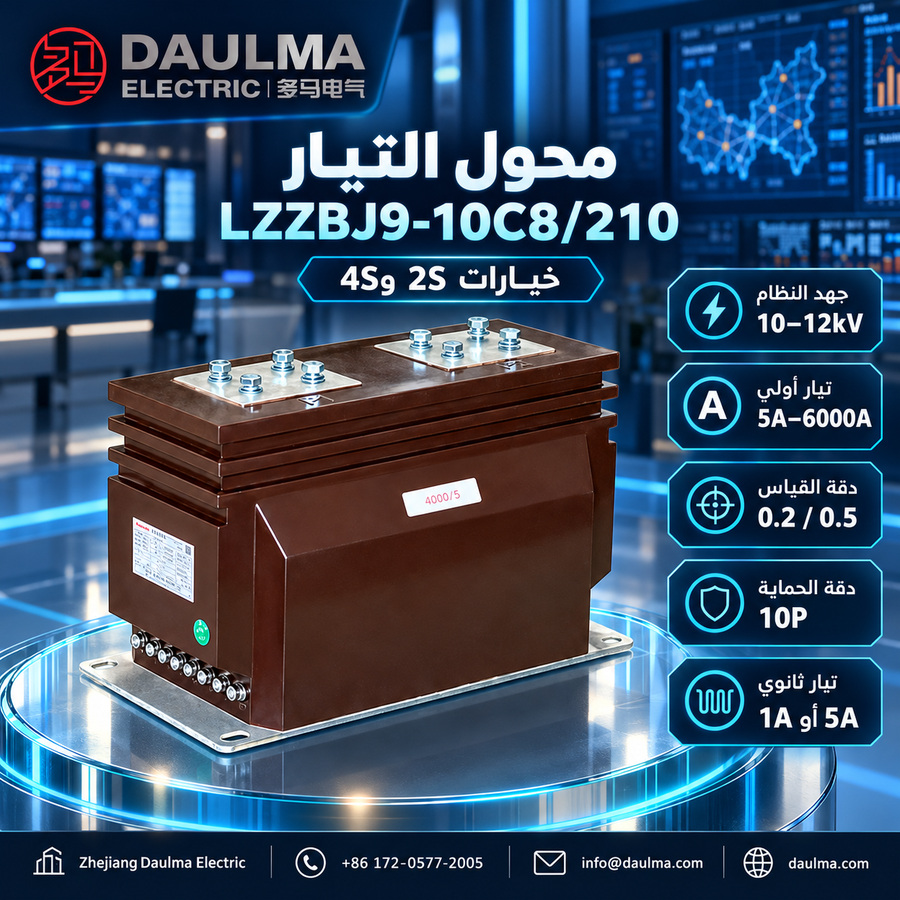

ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / هيكل داعم
- Z: عزل بصب راتنج الإيبوكسي
- B: يتوفر مستوى حماية
- J: تصميم معزز
- 9: رقم التسلسل التصميمي
- 10: فئة جهد الكتالوج 10 كيلوفولت (مناسبة لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت مع تنسيق عزل مناسب)
- C8: رمز منصة الهيكل / التصميم
- 210: العرض الهيكلي الاسمي / رمز أبعاد التركيب
- 2S: تكوين مخطط ثنائي للملف الثانوي
- 4S: تكوين مخطط متعدد للملف الثانوي

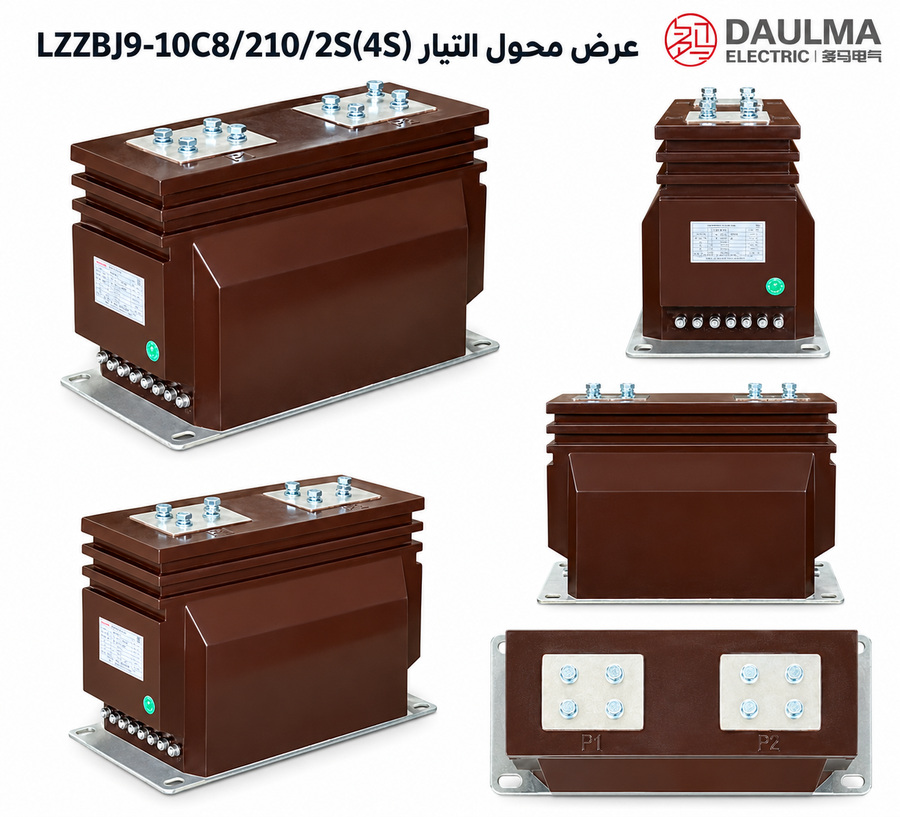

البناء
تتميز سلسلة LZZBJ9-10C8/210 ببناء داخلي مغلق بالكامل من نوع داعم مع عزل من راتنج الإيبوكسي المصبوب. ويتم تغليف الموصل الأولي والنوى المغناطيسية والملفات الثانوية بالكامل في راتنج إيبوكسي عالي الجودة، مما يوفر عزلًا كهربائيًا ممتازًا ومقاومة للرطوبة وقوة ميكانيكية في بيئات الجهد المتوسط الداخلية. ويضمن التصميم فصلًا واضحًا بين دائرة الجهد العالي الأولية ودوائر الجهد المنخفض الثانوية، مما يعزز السلامة التشغيلية وموثوقية الإشارة. وتُضبط أطراف الدائرة الأولية وفقًا لمدى تصنيف التيار (5A–1000A، 1200A–3150A، و4000A–6000A)، مما يسمح بتخطيطات اتصال مُحسَّنة لمختلف ترتيبات قضبان التوزيع في الخزانات. ويُمكِّن هذا البناء القوي من تحقيق استقرار طويل الأمد تحت ظروف الحمل المستمر وظروف القصر النموذجية في أنظمة التوزيع من فئة 10 كيلوفولت.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خزانات توزيع الجهد المتوسط الداخلية
- جهد النظام: شبكات من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المقنن: 50 هرتز
- تيار الثانوي المقنن: 5 أمبير أو 1 أمبير
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد والغبار الموصل والغازات المسببة للتآكل والوسط المتفجر والتلوث الشديد والتكثف غير الطبيعي.
- اعتبارات التيار العالي: بالنسبة لتطبيقات التيار العالي، يجب مراجعة ارتفاع درجة الحرارة واتصال قضبان التوزيع والتهوية والفراغات الآمنة للخزانة معًا.
المعايير الفنية
محول التيار LZZBJ9-10C8/210/2S (4S) هو محول تيار داخلي معزول بالراتنج الإيبوكسي مصمم لأنظمة من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. ويعمل ضمن مدى درجات حرارة محيطة من -5°م إلى +40°م ويلتزم بمعايير GB 20840.2-2014 وIEC 61869-2:2012. ويدعم الجهاز مدى تيار أولي مقنن من 5 أمبير إلى 6000 أمبير حسب التكوين.
| التيار الأولي المقنن (A) |
مجموعة فئات الدقة |
الخرج المقنن (VA) |
التيار الحراري قصير المدى (kA/1s) |
التيار الديناميكي المقنن (kA) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10p | ||||
| 5~300 | 0.2/0.5 | 20 | 150×I1n | 375×I1n | ||
| 400 | 0.2/10P20 | 20 | 45 | 112.5 | ||
| 500 | 0.5/10P20 | 20 | 45 | 112.5 | ||
| 600 | 0.2/0.5 | 40 | 40 | 80 | 160 | |
| 800 | 0.2/10P25 | 40 | 40 | 80 | 160 | |
| 1000 | 0.5/10P25 | 40 | 40 | 80 | 160 | |
| 1200,1250 | 0.2/0.5 | 40 | 100 | 180 | ||
| 1500,1600 | 0.2/10P30 | 40 | 100 | 180 | ||
| 2000 | 0.5/10P30 | 40 | 180 | 260 | ||
| 2500 | 0.2/10P30 | 40 | 180 | 260 | ||
| 3000,3150 | 0.5/10P30 | 40 | 180 | 260 | ||
| 4000~6000 | 0.5/10P30 | 40 | 180 | 260 | ||
التركيب والتوصيلات

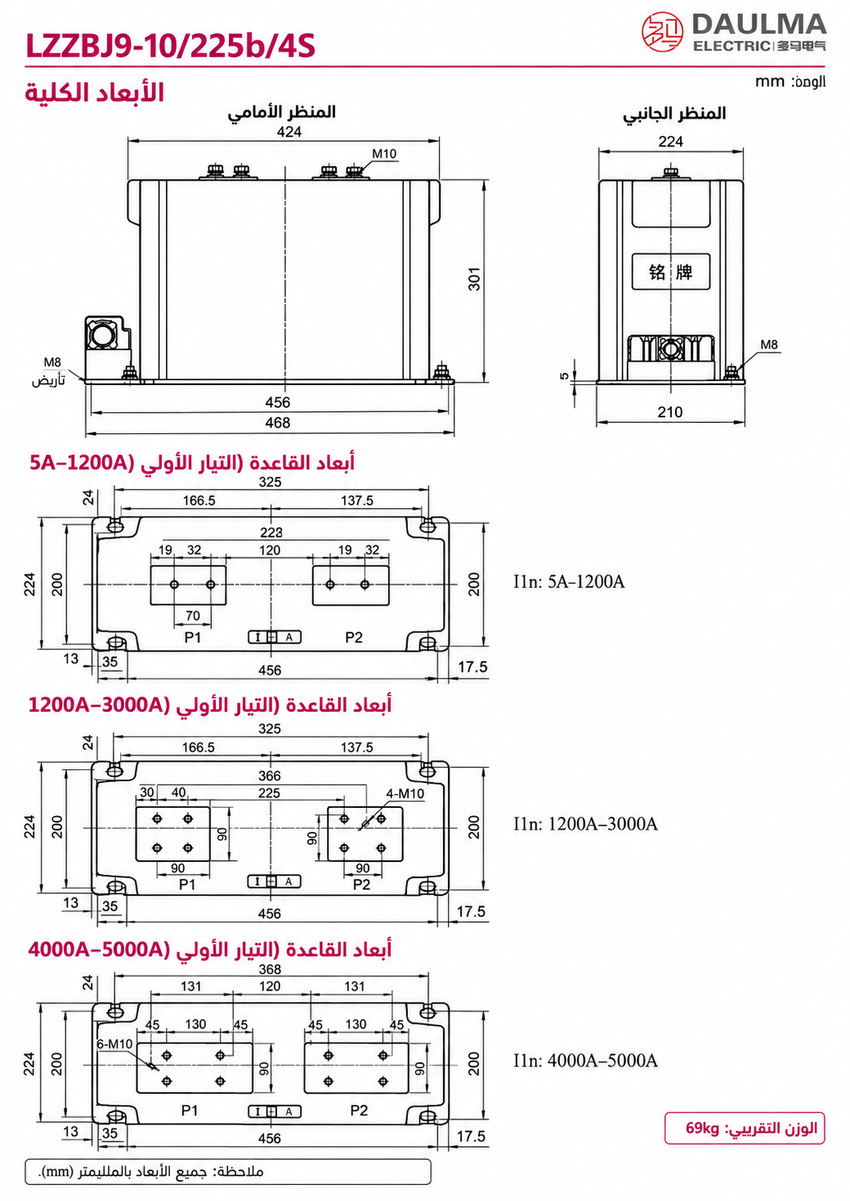

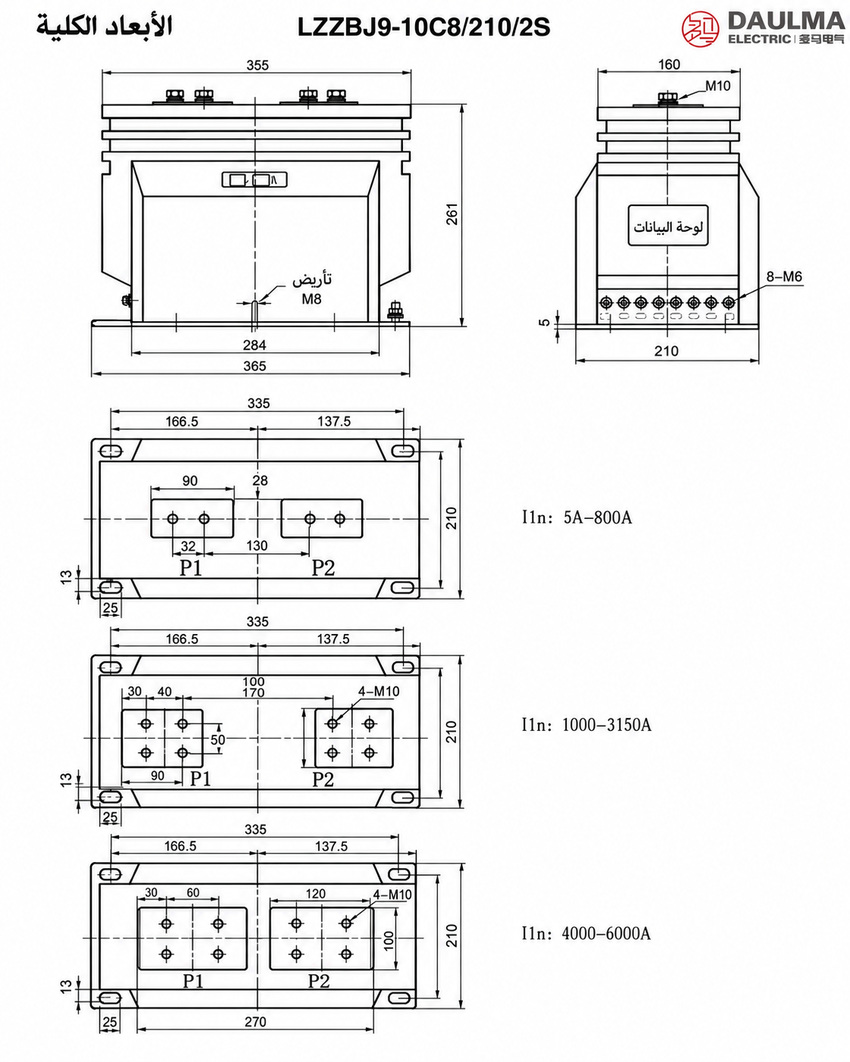

مخطط التركيب
يتم تركيب محول التيار LZZBJ9-10C8/210/2S (4S) كوحدة داعمة داخل خزانات التوزيع الداخلية، مع وضع الأطراف الأولية في الأعلى والأطراف الثانوية في القاعدة. ويتم التركيب عادةً عبر شفاه خلفية أو جانبية مدمجة في جسم الراتنج المصبوب، مما يضمن تثبيتًا ميكانيكيًا آمنًا ومحاذاة صحيحة مع قضيب التوزيع الأولي. ويجب أن يراعي التركيب تخطيط الأطراف الأولية المحدد وفقًا لمدى التيار المقنن (5A–1000A، 1200A–3150A، أو 4000A–6000A)، كما هو موضح في المخططات المقدمة.

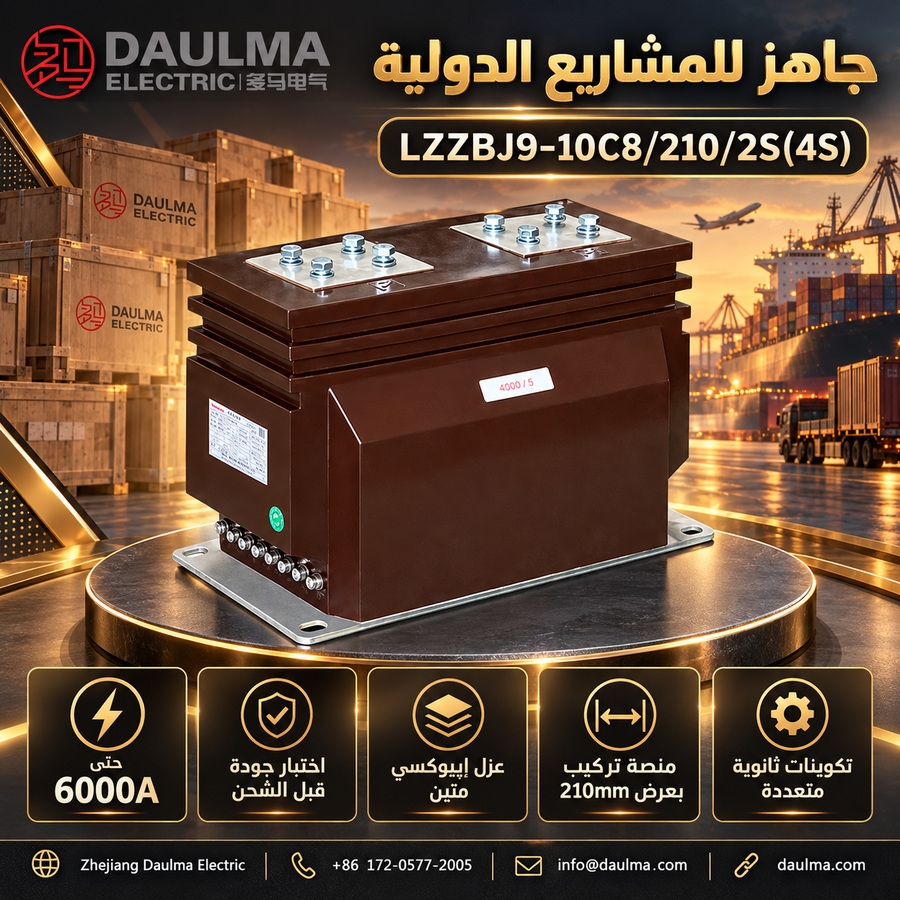

الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر 2S لوظيفتين مستقلتين أو 4S للدوائر الخاصة بالقياس والإشارة والحماية الأساسية والحماية الاحتياطية.
- حدد نسبة التيار الأولي من 5A إلى 6000A بناءً على دراسات الحمل والقصور، ثم استخدم تخطيط الأطراف الصحيح لمدى 5–1000A أو 1200–3150A أو 4000–6000A.
- عرّف كل ملف ثانوي (1A/5A) حسب الغرض وفئة الدقة ومعامل الخطأ المحدود (ALF) وترقيم الأطراف؛ ولا تستنتج تعيين أربع نوى من “4S” وحدها.
- احسب عبء كل دائرة وتحقق من خرج القدرة المحدد (10VA–150VA) والتيار الحراري والتيار الديناميكي للنسبة/التكوين المختار.
- اعتمد البصمة الخاصة بمنصة 210، والمسافة الزاحفة المرجعية 330 مم، والدعم الذي يتحمل 58 كغ، وقوى قضبان التوزيع، وتهوية الخزانة، والفراغات الآمنة، وكتل القصر المعتمدة.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZBJ9-10C8 في شبكات 11 كيلوفولت؟
نعم، هو مصمم لأنظمة 10 و11 و12 كيلوفولت. يعمل كجهاز داخلي معزول بالراتنج الإيبوكسي وفق معايير IEC 61869-2. يرجى تحديد جهد النظام عند الطلب للتأكيد.
Q2: أي فئة دقة تناسب أجهزة الحماية والتحكم؟
اختر فئة 10P لدوائر الحماية. توفر خرجاً مقنناً 20 فولت أمبير وتتحمل تياراً حرارياً قصير المدى. تواصل معنا لتحديد الفئة الأنسب لمشروعك.
Q3: ما هي المعايير الفنية وشهادات الاختبار المرفقة؟
يلتزم المنتج بمعايير GB 20840.2 وIEC 61869-2. تُجرى اختبارات المصنع القياسية قبل الشحن. اطلب شهادة المعايرة عند تقديم طلب الشراء.
Q4: ما هي حدود درجة الحرارة والبيئة المحيطة للتركيب؟
يعمل المحول في درجات حرارة تتراوح بين -5°م و+40°م. يجب أن تكون بيئة التركيب خالية من الغبار الموصل والغازات المسببة للتآكل. تأكد من توفر تهوية كافية.
Q5: هل يمكن تخصيص التيار الأولي المقنن ليصل إلى 6000 أمبير؟
نعم، يدعم التكوين تياراً أولياً من 5 إلى 6000 أمبير. يتم التخصيص حسب متطلبات الحمل الفعلي. يرجى إرسال المواصفات الدقيقة للمراجعة.
Q6: كيف يتم التعامل مع تطبيقات التيار العالي والديناميكية؟
يجب مراجعة اتصال قضبان التوزيع والفراغات الآمنة في الخزانة. يتحمل المحول تياراً ديناميكياً مقنناً يصل إلى 375 ضعف التيار الأولي. راجع الكتيب الفني للتفاصيل.
