Обзор

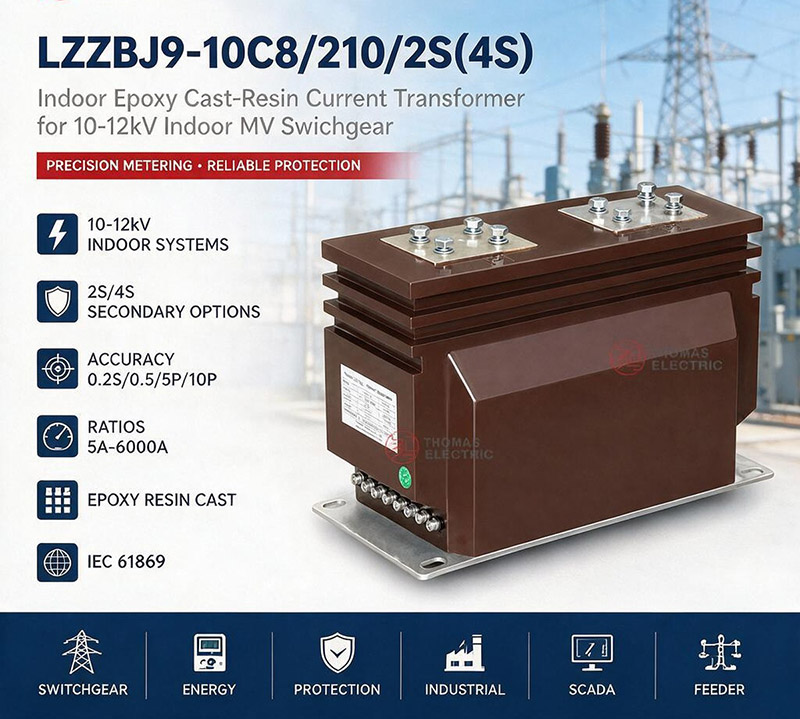

Трансформаторы тока LZZBJ9-10C8/210/2S и LZZBJ9-10C8/210/4S — это внутренние трансформаторы тока с литой эпоксидной изоляцией, предназначенные для систем комплектных распределительных устройств (КРУ) среднего напряжения 10 кВ, 11 кВ и 12 кВ. Эти полностью герметичные опорные устройства используют эпоксидную изоляцию, обеспечивающую стабильные диэлектрические характеристики и надежную механическую поддержку во внутренних условиях эксплуатации.
Они соответствуют стандартам МЭК для задач измерения, учета электроэнергии, релейной защиты и автоматики. Версия 2S оснащена двумя вторичными обмотками — как правило, одна для учета, другая для защиты, — тогда как вариант 4S поддерживает до четырех независимых цепей: для учета, индикации, основной и резервной защиты. Обе конфигурации основаны на единой конструктивной платформе C8/210, что обеспечивает единообразие монтажа при различных проектных требованиях.
Основные номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения | 10 кВ, 11 кВ, 12 кВ |
| Номинальный уровень изоляции | 12/42/75 кВ |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Номинальный вторичный ток | 5 А или 1 А |
| Конфигурация вторичных обмоток | 2S (две обмотки), 4S (многообмоточная) |
| Диапазон первичного тока | 5 А – 6000 А |
| Материал изоляции | Литая эпоксидная смола |
| Классы точности | Измерение: 0,2; 0,5; Защита: 5P, 10P |
| Области применения | Учет, измерение, защита, резервная защита |
| Тип установки | Внутренняя, опорная |
| Конструкция | Полностью герметичная, с литой эпоксидной изоляцией |
| Стандарт проектирования | IEC 61869 |
Расшифровка обозначения модели
- L: Трансформатор тока
- Z: Внутреннее исполнение / опорная конструкция
- Z: Изоляция из литой эпоксидной смолы
- B: Наличие обмотки для защиты
- J: Усиленная конструкция
- 9: Порядковый номер конструкции
- 10: Каталожный класс напряжения 10 кВ (применим в сетях 10 кВ, 11 кВ, 12 кВ при соблюдении координации изоляции)
- C8: Код конструктивной платформы
- 210: Номинальная ширина корпуса / код габаритов для монтажа
- 2S: Схема с двумя вторичными обмотками
- 4S: Схема с несколькими вторичными обмотками
Конструкция
Серия LZZBJ9-10C8/210 выполнена в виде полностью герметичного внутреннего опорного трансформатора тока с литой эпоксидной изоляцией. Первичный проводник, магнитопроводы и вторичные обмотки полностью залиты высококачественной эпоксидной смолой, что обеспечивает превосходную электрическую изоляцию, влагостойкость и механическую прочность в условиях внутренней эксплуатации в сетях среднего напряжения. Конструкция гарантирует четкое разделение между высоковольтной первичной цепью и низковольтными вторичными цепями, повышая безопасность эксплуатации и надежность сигнала. Первичные выводы сконфигурированы в зависимости от диапазона номинального тока (5–1000 А, 1200–3150 А и 4000–6000 А), что позволяет оптимизировать схему подключения под различные компоновки шин КРУ. Такая надежная конструкция обеспечивает долговременную стабильность при непрерывной нагрузке и в условиях короткого замыкания, характерных для распределительных сетей класса 10 кВ.
Технические параметры
Условия эксплуатации
- Место установки: внутренние КРУ среднего напряжения
- Напряжение сети: сети классов 10 кВ, 11 кВ и 12 кВ
- Номинальная частота: 50 Гц
- Номинальный вторичный ток: 5 А или 1 А
- Температура окружающей среды: от -5°C до +40°C
- Условия окружающей среды: место установки должно быть защищено от сильной вибрации, токопроводящей пыли, агрессивных газов, взрывоопасных сред, сильного загрязнения и аномальной конденсации влаги.
- Особенности при больших токах: для применений с большими токами необходимо совместно проверить нагрев, соединение шин, вентиляцию и габаритные зазоры в шкафу.
Технические параметры
Трансформатор тока LZZBJ9-10C8/210/2S (4S) — это внутреннее устройство с литой эпоксидной изоляцией, предназначенное для сетей классов 10 кВ, 11 кВ и 12 кВ. Работает при температуре окружающей среды от -5°C до +40°C и соответствует стандартам GB 20840.2-2014 и IEC 61869-2:2012. Устройство поддерживает диапазон номинального первичного тока от 5 А до 6000 А в зависимости от конфигурации.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная выходная мощность (В·А) |
Термический ток короткого замыкания (кА/1 с) |
Номинальный динамический ток (кА) |
||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 10p | ||||
| 5~300 | 0,2/0,5 | 20 | 150×I1n | 375×I1n | ||
| 400 | 0,2/10P20 | 20 | 45 | 112,5 | ||
| 500 | 0,5/10P20 | 20 | 45 | 112,5 | ||
| 600 | 0,2/0,5 | 40 | 40 | 80 | 160 | |
| 800 | 0,2/10P25 | 40 | 40 | 80 | 160 | |
| 1000 | 0,5/10P25 | 40 | 40 | 80 | 160 | |
| 1200,1250 | 0,2/0,5 | 40 | 100 | 180 | ||
| 1500,1600 | 0,2/10P30 | 40 | 100 | 180 | ||
| 2000 | 0,5/10P30 | 40 | 180 | 260 | ||
| 2500 | 0,2/10P30 | 40 | 180 | 260 | ||
| 3000,3150 | 0,5/10P30 | 40 | 180 | 260 | ||
| 4000~6000 | 0,5/10P30 | 40 | 180 | 260 | ||
Установка и подключение
Монтажная схема
Трансформатор тока LZZBJ9-10C8/210/2S (4S) устанавливается как опорное устройство внутри КРУ, при этом первичные выводы расположены сверху, а вторичные — в основании корпуса. Крепление обычно осуществляется через фланцы на задней или боковой стороне литого корпуса, что обеспечивает надежную механическую фиксацию и правильное выравнивание относительно первичной шины. При монтаже необходимо учитывать конкретную компоновку первичных выводов, соответствующую диапазону номинального тока (5–1000 А, 1200–3150 А или 4000–6000 А), как показано на приведенных схемах.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте версию 2S для двух независимых функций или 4S для цепей учета, индикации, основной и резервной защиты.
- Подберите коэффициент трансформации в диапазоне 5–6000 А на основе расчетов нагрузки и токов короткого замыкания, затем используйте соответствующую компоновку выводов: 5–1000 А, 1200–3150 А или 4000–6000 А.
- Четко определите назначение каждой вторичной обмотки (1 А/5 А), её класс точности, коэффициент предельной кратности (ALF) и маркировку выводов; не предполагайте автоматически наличие четырех ядер только по обозначению «4S».
- Рассчитайте нагрузку каждой цепи и проверьте точные значения выходной мощности (10–150 В·А), термического и динамического токов для выбранного коэффициента трансформации и конфигурации.
- Утвердите габариты платформы 210, длину пути утечки (330 мм), массу (58 кг), усилия в шинах, вентиляцию шкафа, габаритные зазоры и блоки замыкания вторичных цепей.
Часто задаваемые вопросы
В1: Что означают обозначения 2S и 4S?
Они указывают на количество вторичных обмоток: 2S — две обмотки, 4S — многообмоточная конфигурация. Устройство 4S может иметь до четырех независимых цепей, однако фактическое количество магнитопроводов и их функции определяются спецификацией заказа.
В2: Когда следует выбирать версию 4S?
Используйте её, когда цепи учета, индикации, основной и резервной защиты требуют раздельных магнитопроводов, чтобы нагрузка или повреждение в одной цепи не влияли на другие.
В3: Какие классы точности доступны?
Комбинации для 2S включают 0,2/0,5 и 0,2 или 0,5 совместно с 10P20–10P30; комбинации для 4S используют измерительные магнитопроводы с выбранными защитными магнитопроводами класса 5P.
В4: Может ли устройство работать с первичным током 6000 А?
Семейство включает проектно-специфические конфигурации для токов 4000–6000 А. Они требуют специальной конструкции выводов для больших токов, теплового расчета и утвержденного чертежа шин.
В5: Почему выходная мощность может достигать 150 В·А?
Некоторым защитным цепям с высоким током и несколькими магнитопроводами требуется повышенная нагрузка. Выбирайте только рассчитанное значение, поскольку выходная мощность и точность зависят от коэффициента трансформации, магнитопровода и ALF.
В6: Являются ли версии 2S и 4S взаимозаменяемыми по монтажу?
Они используют общую платформу C8/210, но корпус, выводы, масса и доступ к проводке могут отличаться. Перед заменой уточните точные габаритные и монтажные чертежи вторичных выводов.
В7: Как обращаться с неиспользуемыми вторичными обмотками?
Следуйте инструкциям производителя по подключению выводов; вторичные обмотки трансформаторов тока защиты ни в коем случае нельзя оставлять разомкнутыми при включенной первичной цепи. Обеспечьте утвержденные перемычки и одноточечное заземление.
Часто задаваемые вопросы
Q1: Можно ли устанавливать данный трансформатор тока на открытом воздухе?
Нет, устройство предназначено только для внутренних КРУ. Эксплуатация допускается при температуре от -5°C до +40°C без агрессивных газов и пыли. Уточняйте условия площадки у инженеров.
Q2: Подходит ли модель LZZBJ9-10C8 для систем напряжением 11 кВ?
Да, трансформатор работает в сетях 10, 11 и 12 кВ. Изоляция соответствует стандартам IEC 61869-2 и GB 20840.2. Укажите класс напряжения при заказе для подтверждения.
Q3: Что необходимо проверить при выборе первичного тока свыше 2000 А?
Требуется совместная проверка нагрева, шинных соединений и вентиляции шкафа. Номинальный первичный ток варьируется от 5 до 6000 А. Свяжитесь с нами для расчета габаритных зазоров.
Q4: Какие значения вторичного тока доступны для релейной защиты?
Стандартно предлагается 5 А или 1 А. Комбинации классов точности 2S и 4S обеспечивают корректную работу измерительных и защитных устройств. Уточняйте конфигурацию обмоток при спецификации.
Q5: Какие стандарты подтверждают соответствие эпоксидной изоляции?
Продукция соответствует стандартам IEC 61869-2:2012 и GB 20840.2-2014. Литая эпоксидная изоляция выдерживает номинальные напряжения до 12 кВ. Запросите протоколы заводских испытаний у менеджера.
Q6: Возможно ли изготовление трансформаторов с нестандартными коэффициентами трансформации?
Да, первичный ток настраивается в диапазоне от 5 до 6000 А. Точные параметры и сроки изготовления обсуждаются индивидуально. Отправьте техническое задание для расчета.
Q7: Для каких типов КРУ применяется модель LZZBJ9-10C8?
Устройство встраивается в комплектные распределительные устройства внутренней установки среднего напряжения. Оптимален для ячеек 10-12 кВ с частотой 50 Гц. Уточняйте габариты для интеграции.
Q8: Почему критична защита от аномальной конденсации влаги?
Эпоксидная изоляция требует чистых условий для предотвращения трекинга и поверхностных разрядов. Место установки должно исключать токопроводящую пыль и сильное загрязнение. Убедитесь в исправности обогрева шкафа.
