Descripción general
Los transformadores de corriente LZZBJ9-10C8/210/2S y LZZBJ9-10C8/210/4S son dispositivos para interiores, aislados con resina epoxi fundida, diseñados para sistemas de celdas de media tensión de 10 kV, 11 kV y 12 kV. Estos equipos totalmente encapsulados, de tipo soporte, utilizan aislamiento de resina epoxi para ofrecer un rendimiento dieléctrico estable y un soporte mecánico robusto en entornos interiores.
Cumplen con las normas IEC para aplicaciones de medición, facturación energética, protección de relés y automatización. La versión 2S ofrece dos devanados secundarios —normalmente uno para medición y otro para protección—, mientras que la variante 4S admite hasta cuatro circuitos independientes para medición, indicación, protección principal y protección de respaldo. Ambas configuraciones comparten la misma plataforma estructural C8/210, garantizando una instalación coherente en distintos requisitos de proyecto.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz (60 Hz bajo pedido) |
| Corriente secundaria nominal | 5 A o 1 A |
| Configuraciones secundarias | 2S (dual), 4S (múltiple) |
| Rango de corriente primaria | 5 A a 6000 A |
| Material de aislamiento | Resina epoxi fundida |
| Clases de exactitud | Medición: 0,2; 0,5; Protección: 5P, 10P |
| Tipos de aplicación | Medición, facturación, protección, protección de respaldo |
| Tipo de instalación | Interior, montaje en soporte |
| Construcción | Totalmente encapsulado, aislado con resina epoxi |
| Norma de diseño | IEC 61869 |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior / estructura de soporte
- Z: Aislamiento por fundición en resina epoxi
- B: Nivel de protección disponible
- J: Diseño reforzado
- 9: Número de serie del diseño
- 10: Clase de tensión nominal de catálogo de 10 kV (apto para sistemas de 10 kV, 11 kV y 12 kV con coordinación adecuada del aislamiento)
- C8: Código de plataforma estructural / diseño
- 210: Código de ancho estructural nominal / dimensión de instalación
- 2S: Configuración esquemática con doble secundario
- 4S: Configuración esquemática con múltiples secundarios
Construcción

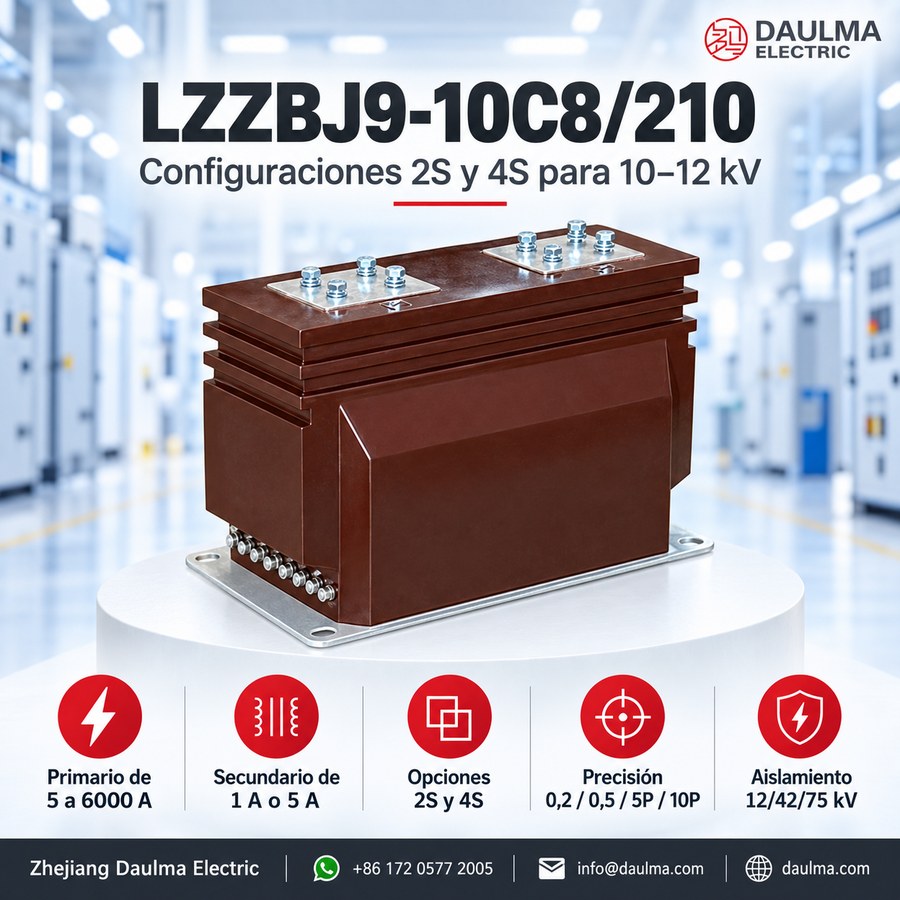

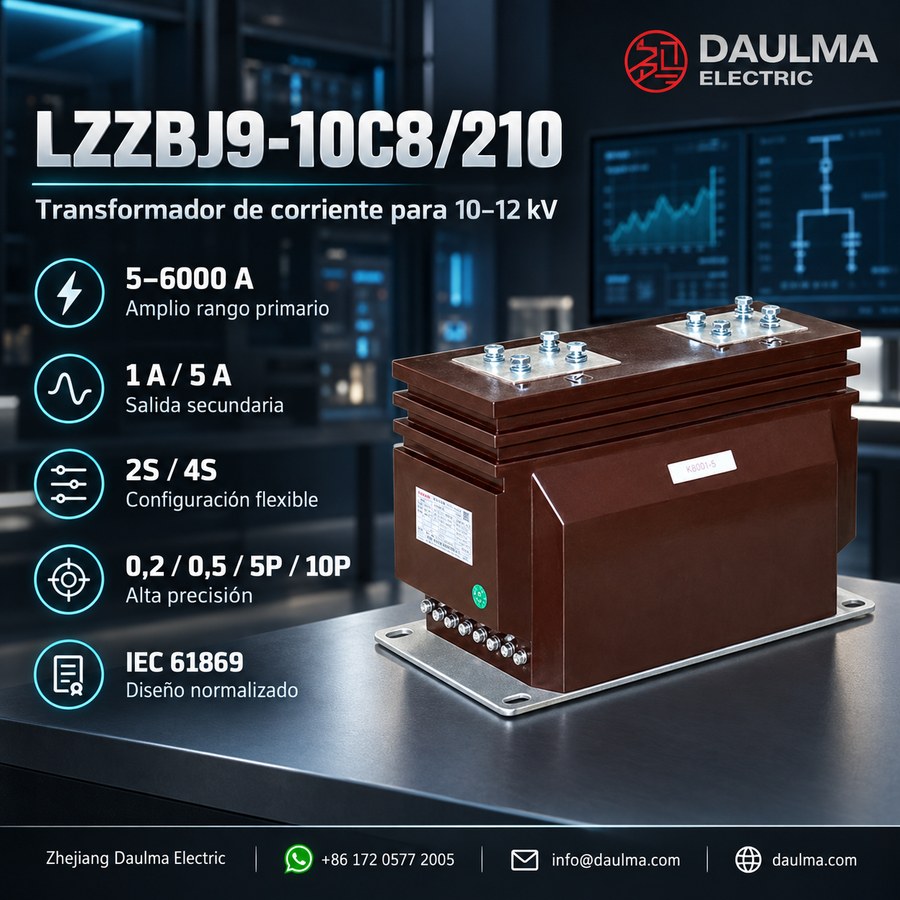

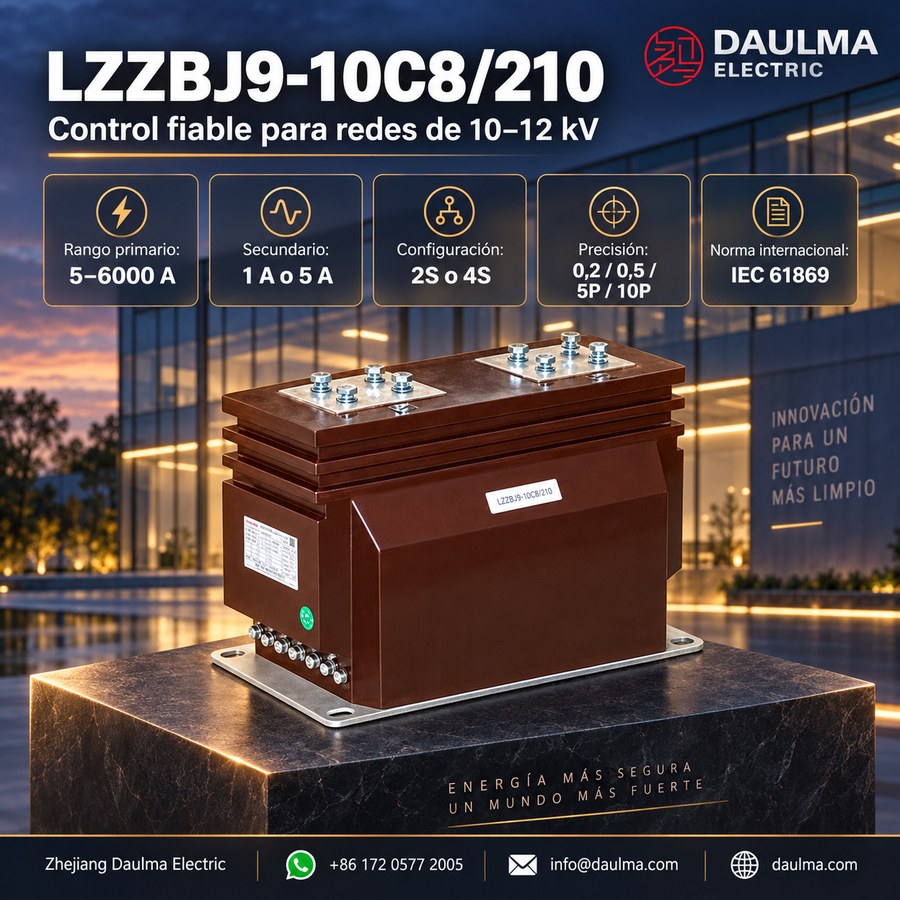

La serie LZZBJ9-10C8/210 presenta una construcción totalmente encapsulada, de tipo soporte para interiores, con aislamiento de resina epoxi fundida. El conductor primario, los núcleos magnéticos y los devanados secundarios están completamente encapsulados en resina epoxi de alta calidad, lo que proporciona un excelente aislamiento eléctrico, resistencia a la humedad y resistencia mecánica en entornos interiores de media tensión. El diseño garantiza una separación clara entre el circuito primario de alta tensión y los circuitos secundarios de baja tensión, mejorando la seguridad operativa y la fiabilidad de la señal. Los terminales primarios se configuran según rangos de corriente nominal (5 A–1000 A, 1200 A–3150 A y 4000 A–6000 A), permitiendo disposiciones óptimas de conexión para diversas configuraciones de barras colectoras en celdas. Esta construcción robusta asegura estabilidad a largo plazo bajo condiciones de carga continua y cortocircuito típicas en sistemas de distribución de clase 10 kV.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión para interiores
- Tensión del sistema: redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz
- Corriente secundaria nominal: 5 A o 1 A
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: El entorno de instalación debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, medios explosivos, contaminación grave y condensación anormal.
- Consideraciones para alta corriente: En aplicaciones de alta corriente, se deben revisar conjuntamente el calentamiento, la conexión de barras colectoras, la ventilación y las distancias libres en el gabinete.
Parámetros técnicos
El LZZBJ9-10C8/210/2S (4S) es un transformador de corriente para interiores, aislado con resina epoxi fundida, diseñado para sistemas de clase 10 kV, 11 kV y 12 kV. Opera en un rango de temperatura ambiente de -5 °C a +40 °C y cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012. El dispositivo admite un rango de corriente primaria nominal de 5 A a 6000 A, según la configuración.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 10p | ||||
| 5~300 | 0,2/0,5 | 20 | 150×I1n | 375×I1n | ||
| 400 | 0,2/10P20 | 20 | 45 | 112,5 | ||
| 500 | 0,5/10P20 | 20 | 45 | 112,5 | ||
| 600 | 0,2/0,5 | 40 | 40 | 80 | 160 | |
| 800 | 0,2/10P25 | 40 | 40 | 80 | 160 | |
| 1000 | 0,5/10P25 | 40 | 40 | 80 | 160 | |
| 1200,1250 | 0,2/0,5 | 40 | 100 | 180 | ||
| 1500,1600 | 0,2/10P30 | 40 | 100 | 180 | ||
| 2000 | 0,5/10P30 | 40 | 180 | 260 | ||
| 2500 | 0,2/10P30 | 40 | 180 | 260 | ||
| 3000,3150 | 0,5/10P30 | 40 | 180 | 260 | ||
| 4000~6000 | 0,5/10P30 | 40 | 180 | 260 | ||
Instalación y cableado
Diagrama de instalación
El transformador de corriente LZZBJ9-10C8/210/2S (4S) se instala como unidad de tipo soporte dentro de celdas para interiores, con terminales primarios situados en la parte superior y terminales secundarios ubicados en la base. El montaje se realiza normalmente mediante bridas traseras o laterales integradas en el cuerpo de resina fundida, garantizando una fijación mecánica segura y una alineación adecuada con la barra colectora primaria. La instalación debe considerar la disposición específica de los terminales primarios correspondiente al rango de corriente nominal (5 A–1000 A, 1200 A–3150 A o 4000 A–6000 A), tal como se muestra en los diagramas proporcionados.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la versión 2S para dos funciones independientes o la 4S para circuitos de medición, indicación, protección principal y protección de respaldo.
- Elija la relación primaria de 5 A a 6000 A según estudios de carga y falla, y utilice la disposición correcta de terminales: 5–1000 A, 1200–3150 A o 4000–6000 A.
- Defina cada secundario de 1 A/5 A según su propósito, clase, FAL (factor de límite de exactitud) y marcado de terminales; no asuma una asignación de cuatro núcleos solo por la designación “4S”.
- Calcule la carga de cada circuito y verifique la potencia de salida exacta (10 VA–150 VA), la corriente térmica y la corriente dinámica para la relación/configuración seleccionada.
- Apruebe la huella de la plataforma 210, la distancia de fuga de referencia de 330 mm, el soporte de 58 kg, las fuerzas en barras colectoras, la ventilación del gabinete, las distancias de seguridad y los bloques de cortocircuito.
Preguntas Frecuentes
Q1: ¿Se puede usar este transformador de 10kV en redes de 11kV?
Sí, sujeto a confirmación del proyecto. El modelo LZZBJ9-10C8 está diseñado para sistemas de 10 kV, 11 kV y 12 kV. Especifique la tensión de su red para verificación en fábrica.
Q2: ¿Qué condiciones ambientales requiere la instalación de este equipo?
Debe instalarse en celdas de media tensión para interiores. El entorno debe estar libre de vibraciones severas, polvo conductor, gases corrosivos y condensación anormal. Consulte el manual técnico para validar distancias libres.
Q3: ¿Cómo se selecciona la corriente secundaria nominal para este modelo?
El equipo admite una corriente secundaria nominal de 5 A o 1 A. Esta especificación es crítica para la compatibilidad con sus relés y medidores. La configuración final se confirma durante la etapa de ingeniería.
Q4: ¿Cuáles normas internacionales cumple este transformador de corriente?
Cumple estrictamente con las normas GB 20840.2-2014 e IEC 61869-2:2012. Está aislado con resina epoxi fundida para garantizar la seguridad en interiores. Solicite los certificados de calibración al realizar su pedido.
Q5: ¿Es posible personalizar la corriente primaria nominal del equipo?
Sí, admite un rango de corriente primaria nominal de 5 A a 6000 A según la configuración. La selección exacta de la relación está sujeta a confirmación técnica por parte de nuestros ingenieros.
Q6: ¿Para qué aplicaciones de media tensión se utiliza este transformador?
Es un transformador de corriente para interiores, ideal para celdas de media tensión en redes de distribución. Su aislamiento en resina epoxi fundida asegura fiabilidad operativa. Consulte nuestro catálogo para aplicaciones específicas de su subestación.
