نظرة عامة

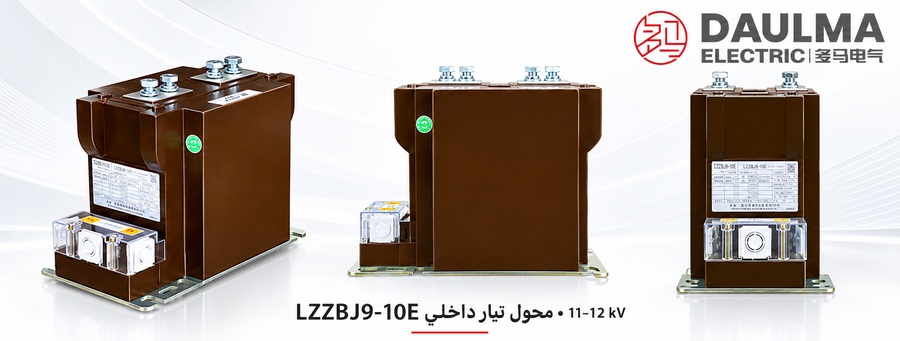

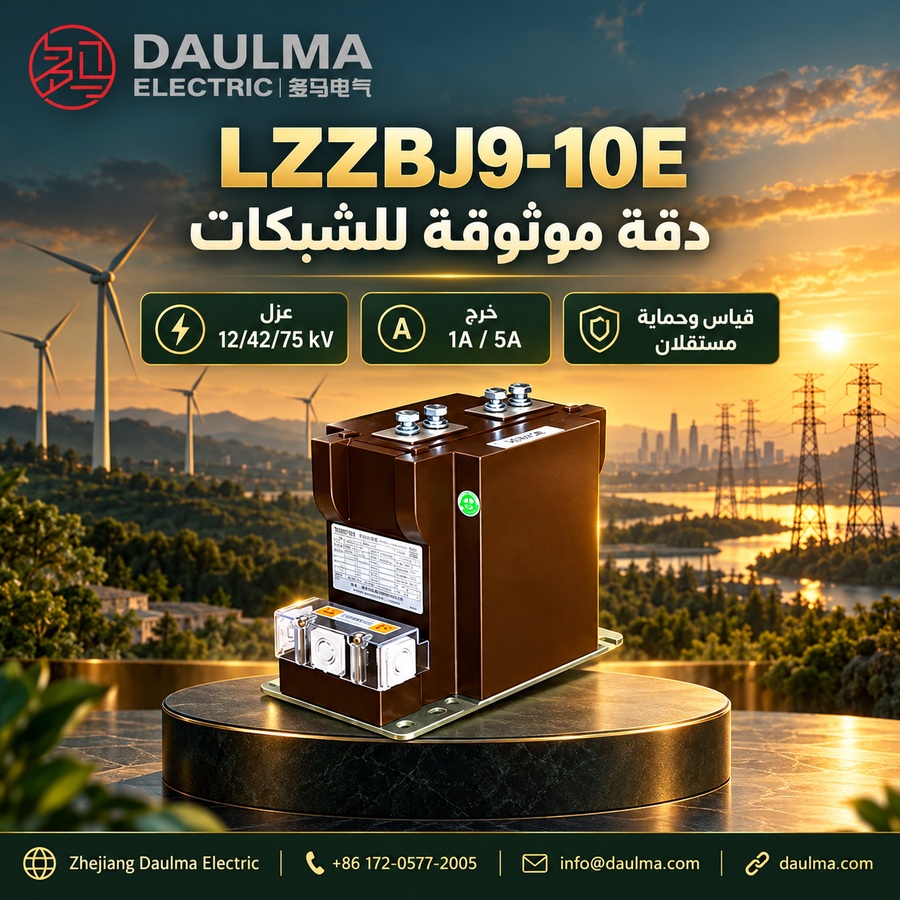

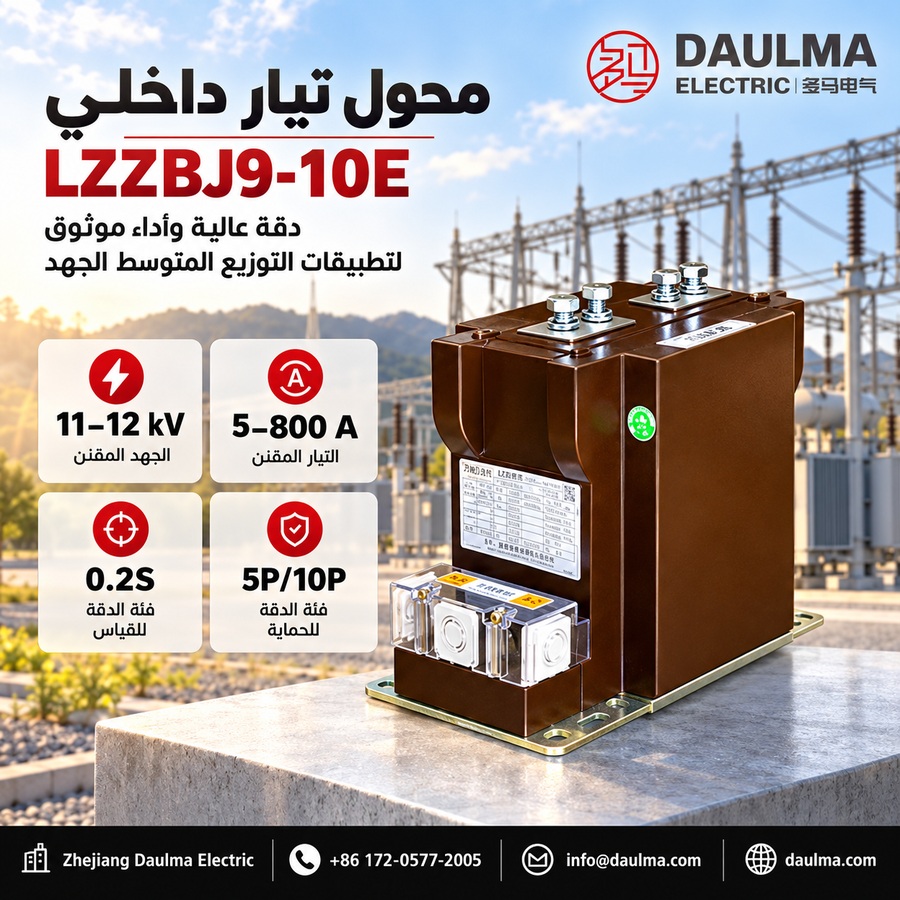

يُعد محول التيار LZZBJ9-10E محولاً أحادي الطور من نوع راتنج الإيبوكسي المصبوب، مصممًا لمعدات التوزيع المتوسطة الجهد من الفئة 11 كيلوفولت و12 كيلوفولت. يتميز بهيكل مستطيل مدمج مع عزل من راتنج الإيبوكسي، وطرفيات أولية مثبتة في الأعلى، وصندوق طرفيات ثانوية ذو وصول أمامي، مما يجعله مناسبًا للوحات التوزيع الداخلية القياسية.
يدعم هذا المحول الاقتصادي طرفيتين ثانويتين منفصلتين لكل من القياس (مثل دقة 0.2S) والحماية (مثل فئة 5P أو 10P)، ما يجعله مثاليًا لمراقبة الدوائر الفرعية، وقياس الطاقة، وحماية المرحلات في أنظمة التيار المتردد بتردد 50 هرتز. وتعتمد ملاءمة التطبيق النهائي على جهد النظام، ومستوى العزل (12/42/75 كيلوفولت)، ومتطلبات الحمل الخاصة بالمشروع.

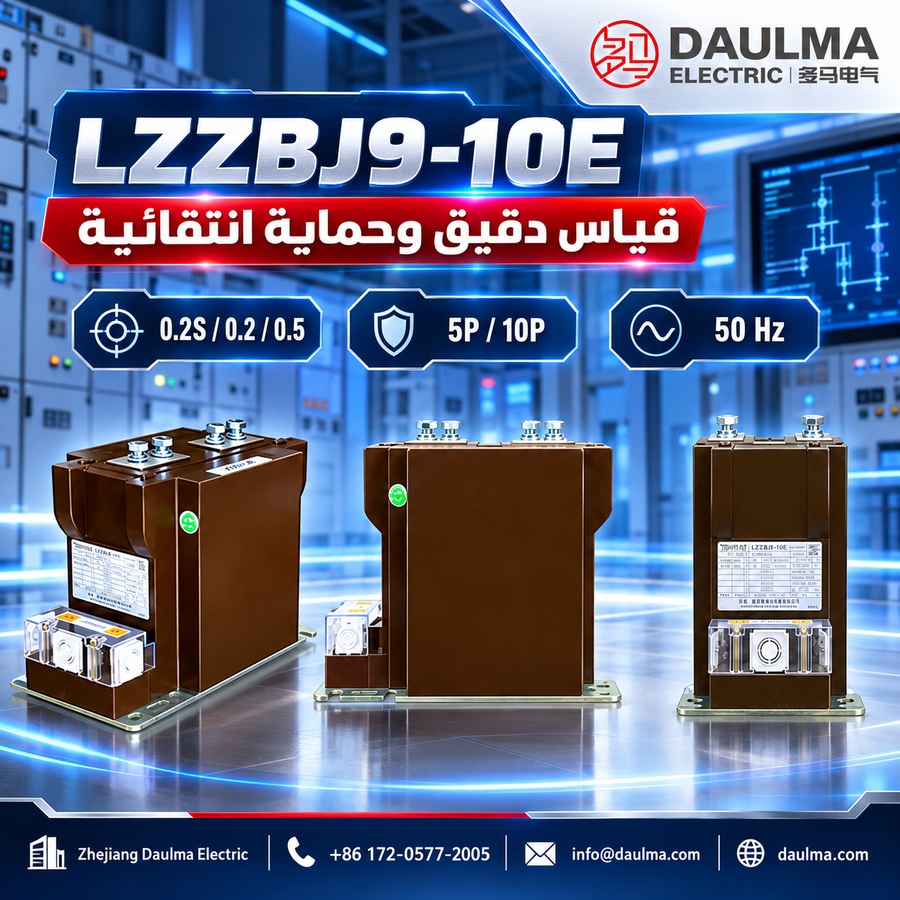

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل | 12/42/75 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز حسب التأكيد) |
| نطاق التيار الأولي | 5 أمبير – 800 أمبير |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| دقة القياس | 0.2S، 0.2، أو 0.5 |
| فئة الحماية | 5P أو 10P |
| الحمل النموذجي | 15 فولت أمبير (للقياس) |
| الطور | أحادي الطور |
| للاستخدام الداخلي | نعم |
| مادة العزل | راتنج إيبوكسي مصبوب |
| التثبيت | قاعدة مدمجة لتثبيت الخزانة |
ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / مرجع الهيكل المعزول براتنج الإيبوكسي
- ZB: سلسلة محولات التيار ذات راتنج الإيبوكسي المصبوب
- J: مرجع التصميم المعزز أو الهيكلي
- 9: تسلسل التصميم / منصة المنتج
- 10E: سلسلة كتالوج 10 كيلوفولت، نسخة اقتصادية؛ موثّقة لمشاريع الفئة 11/12 كيلوفولت بعد تأكيد العزل
البناء

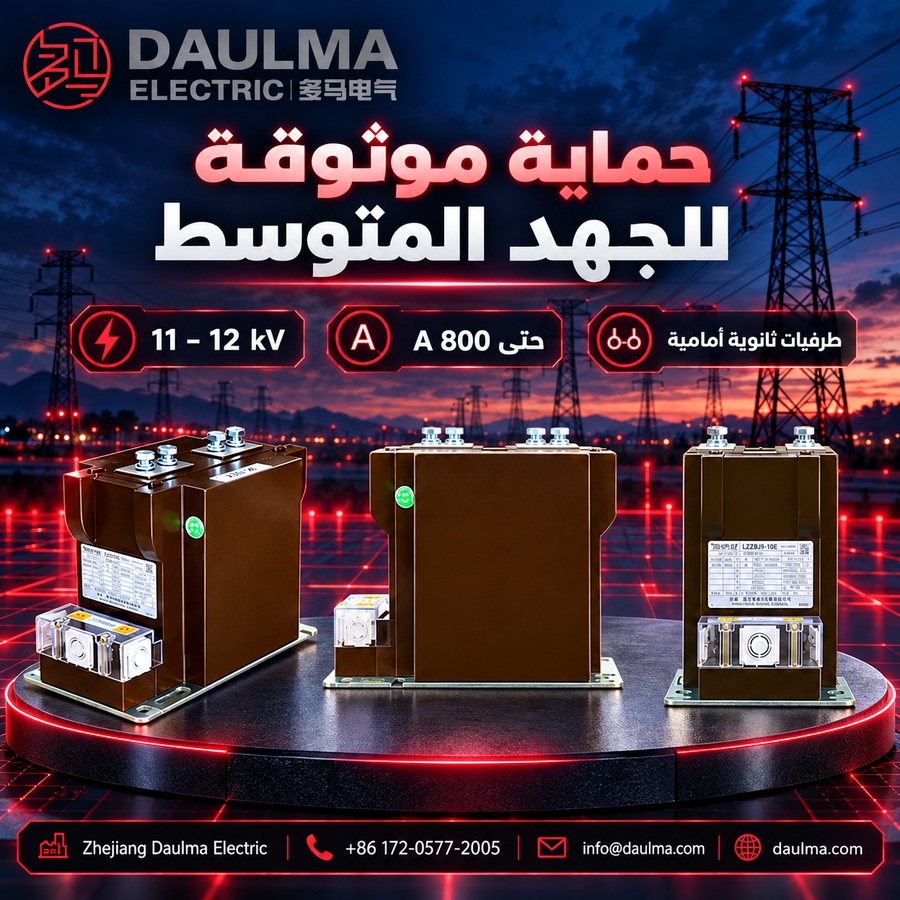

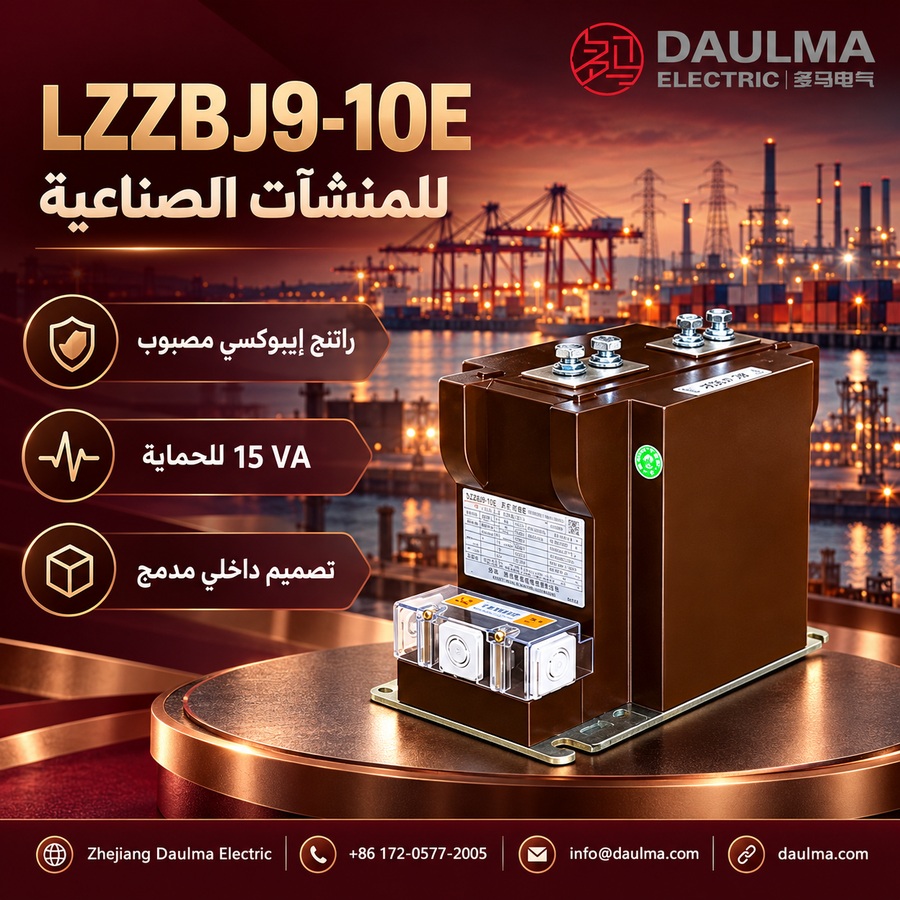

يتميز محول التيار LZZBJ9-10E بهيكل صلب من راتنج الإيبوكسي المصبوب يوفر مقاومة عازلة عالية، واستقرارًا ميكانيكيًا، ومقاومة للظروف البيئية الداخلية مثل الرطوبة والغبار. يمر الموصل الأولي عموديًا عبر مركز القلب ويتصل بالطرفيات الأولية المثبتة في الأعلى. ويحتوي صندوق الطرفيات الثانوية المثبت في المقدمة على طرفيات منفصلة للفائف القياس (مثل 1S1–1S2) والحماية (مثل 2S1–2S2)، مما يتيح فصلًا واضحًا للدوائر وسهولة الوصول للتمديدات. وتسمح القاعدة المدمجة بتثبيت آمن داخل لوحات معدات التوزيع القياسية دون الحاجة إلى دعم هيكلي إضافي، وهو ما يميزه عن محولات التيار الكبيرة ذات الدعم الخارجي. وجميع المكونات الداخلية مغلفة بالكامل براتنج الإيبوكسي، مما يضمن موثوقية وسلامة طويلة الأمد في تطبيقات الجهد المتوسط الداخلية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات توزيع الجهد المتوسط الداخلية
- الجهد المقنن: أنظمة فئة 11 كيلوفولت و12 كيلوفولت حسب تأكيد المشروع
- التردد المقنن: 50 هرتز؛ 60 هرتز حسب الاتفاق
- درجة الحرارة المحيطة: من -5°م إلى +55°م
- البيئة الداخلية: يجب أن تكون خالية من الغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- اعتبارات بيئية خاصة: في حالات الرطوبة العالية، أو المناطق الساحلية، أو الارتفاعات العالية، أو التلوث الشديد، أو تخطيطات الخزانات الخاصة، يجب تأكيد مسافة العزل والتناسق في المسار الزاحف قبل الطلب.
المواصفات الفنية
يُعد محول التيار LZZBJ9-10E محولاً اقتصاديًا داخليًا من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة فئة 11 كيلوفولت و12 كيلوفولت مع نطاق تيار أولي مقنن من 5 أمبير إلى 800 أمبير. ويعمل ضمن نطاق درجة حرارة محيطة من -5°م إلى +55°م، ويلتزم بمعيارَيْ IEC 61869-2 وGB20840.2-2014. ويتميز بمستوى عزل 12/42/75 كيلوفولت، ويدعم فئات دقة القياس (0.2S، 0.2، 0.5) والحماية (5P، 10P).
| التيار الأولي المقنن (A) |
مزيج فئات الدقة |
القدرة المقننة (VA) |
التيار الحراري المقنن للمدة القصيرة (kA/1S) |
التيار الديناميكي المقنن |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 0.5 |
5P | 10P | ||||
| 5~400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
| 800 | 50 I1n | 100 I1n | |||||
التركيب والتوصيلات
مخطط التثبيت

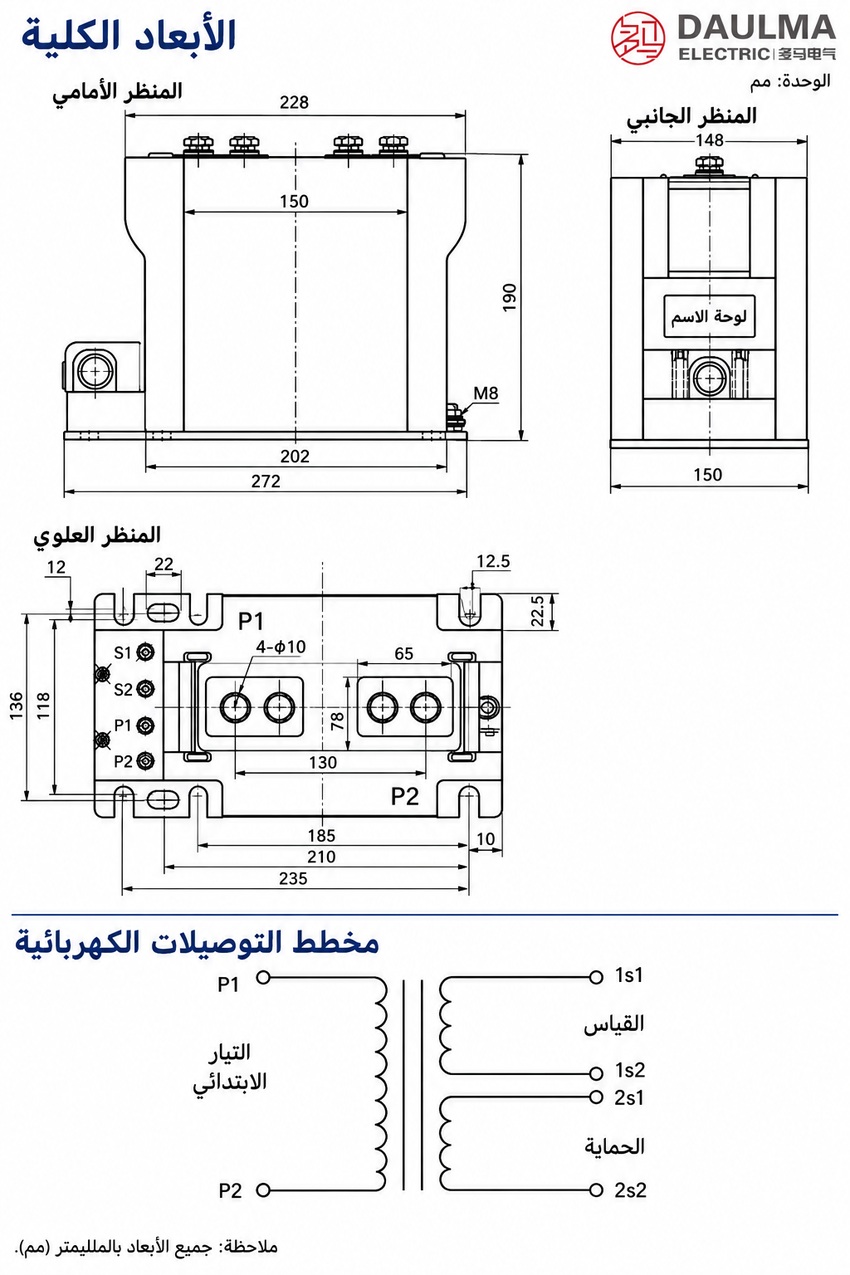

يُصمم محول التيار LZZBJ9-10E للتثبيت المدمج في معدات التوزيع الداخلية. ويتم تركيبه عموديًا باستخدام ثقوب التثبيت السفلية، مع مرور الموصلات الأولية عبر الطرفيات العلوية. تأكد من وجود مسافة كافية بين الطور والأرض، وإمكانية الوصول إلى الطرفيات الثانوية، والمحاذاة مع تخطيط قضبان التغذية وفقًا لمخطط التثبيت المعتمد.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أن التطبيق داخلي بمستوى عزل 12/42/75 كيلوفولت وأن أبعاد الهيكل المرجعية المدمجة 272×190×150 مم تناسب اللوحة.
- اختر نسبة مدرجة من 5–400 أمبير، أو 600 أمبير أو 800 أمبير بناءً على الحمل، ومدى القياس، ودراسة الأعطال؛ وتأكد من توفر أي نسب وسيطة غير مذكورة.
- اختر تيارًا ثانويًا 1 أمبير أو 5 أمبير، واطلب طرفيات قياس (0.2S/0.2/0.5) وحماية (5P/10P) منفصلة.
- تحقق من مراجع الحمل 10 فولت أمبير للقياس و15 فولت أمبير للحماية مقابل حمل الأجهزة والأسلاك في كل دائرة.
- حوّل مضاعفات Ith/Idyn الخاصة بالنسبة إلى أمبير، ثم وافق على قضبان P1/P2، وثقوب القاعدة، ووصول الطرفيات الأمامية، ودرجة التشغيل +55°م.
الأسئلة الشائعة
س1: هل يمكن استخدام محول التيار 12 كيلوفولت في أنظمة 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يناسب المحول معدات التوزيع الداخلية لفولتية 11 و12 كيلوفولت. يرجى تحديد جهد النظام للتأكد من مسافة العزل.
س2: أي فئة دقة تناسب عدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات القياس التجاري. يضمن هذا المحول دقة قياس ضمن نطاق 5 إلى 120% من التيار المقنن حسب معيار IEC 61869-2.
س3: ما هي المتطلبات البيئية لتركيب المحول داخلياً؟
يجب أن تكون البيئة خالية من الغبار الموصل والغازات المسببة للتآكل. في حالات الرطوبة العالية أو المناطق الساحلية، يجب تأكيد التناسق في المسار الزاحف قبل الطلب.
س4: لماذا يُفضل راتنج الإيبوكسي المصبوب لهذا المحول؟
يوفر عزلًا ممتازًا ومستوى عزل 12/42/75 كيلوفولت لمعدات التوزيع الداخلية. يحمي الراتنج المكونات من الرطوبة والعوامل البيئية، ويخضع اختياره لتأكيد بيئة التركيب.
س5: كيف يتم تحديد قدرات تحمل تيار القصر الحراري والديناميكي؟
تعتمد القيم على التيار الأولي المقنن المختار وتفاصيل المشروع. يتم توفير بيانات التيار الحراري والديناميكي المقنن بناءً على متطلبات نظام التوزيع، وتخضع للتأكيد الفني.
س6: متى يتم تسليم المحولات بعد تأكيد الطلب؟
يعتمد جدول التسليم على المواصفات الفنية وحجم الطلب. يتم تصنيع المحولات حسب متطلبات المشروع، يرجى التواصل للحصول على تفاصيل المهل الزمنية الدقيقة.
