Descripción general

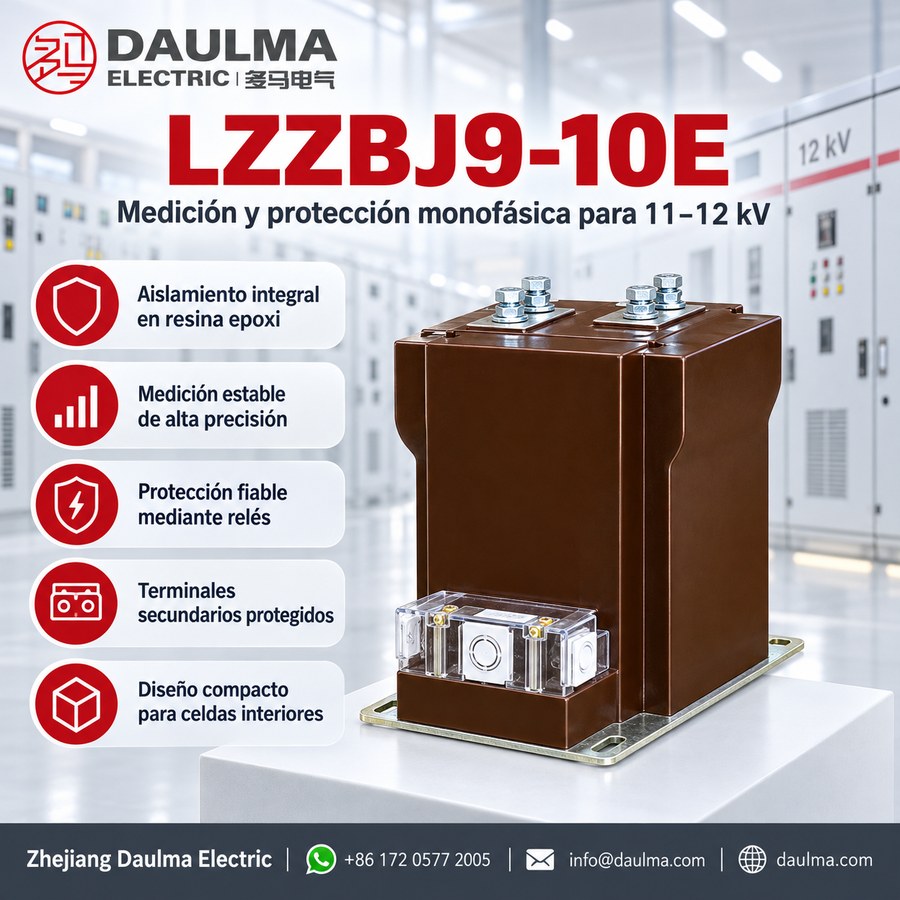

El LZZBJ9-10E es un transformador de corriente monofásico interior, encapsulado en resina epoxi, diseñado para celdas de media tensión de clase 11 kV y 12 kV. Cuenta con una carcasa compacta de forma rectangular con aislamiento en resina epoxi, bornes primarios montados en la parte superior y una caja de bornes secundarios accesible por la parte frontal, adecuada para tableros de distribución interiores estándar.

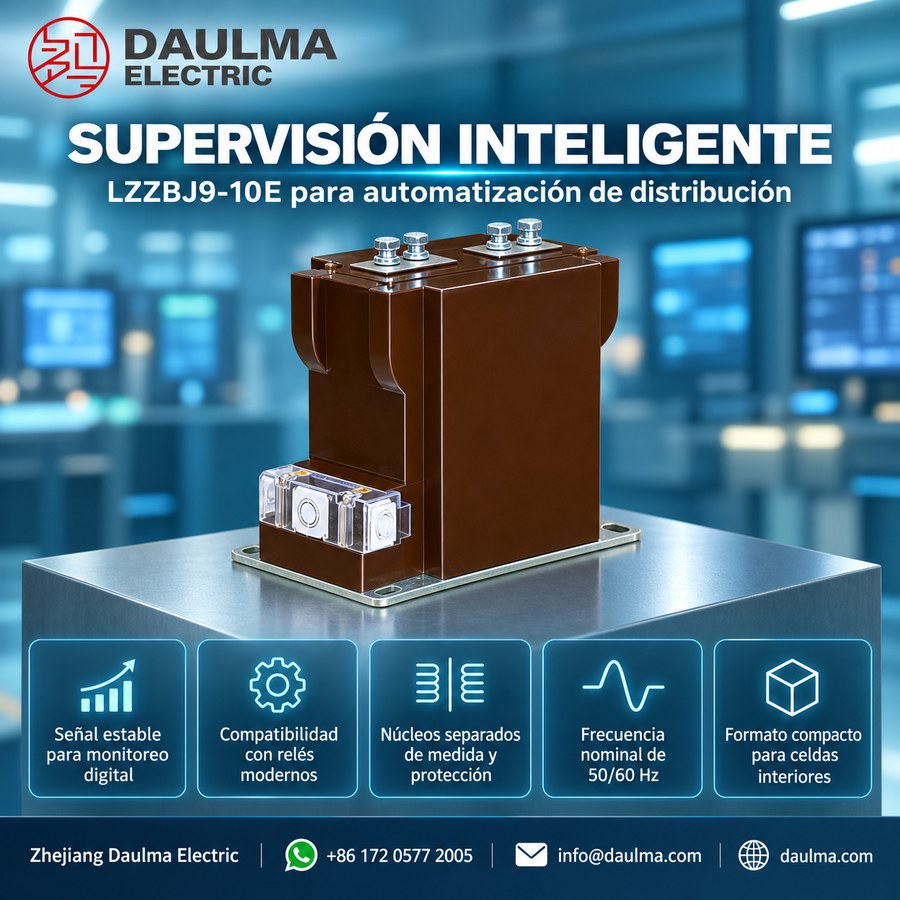

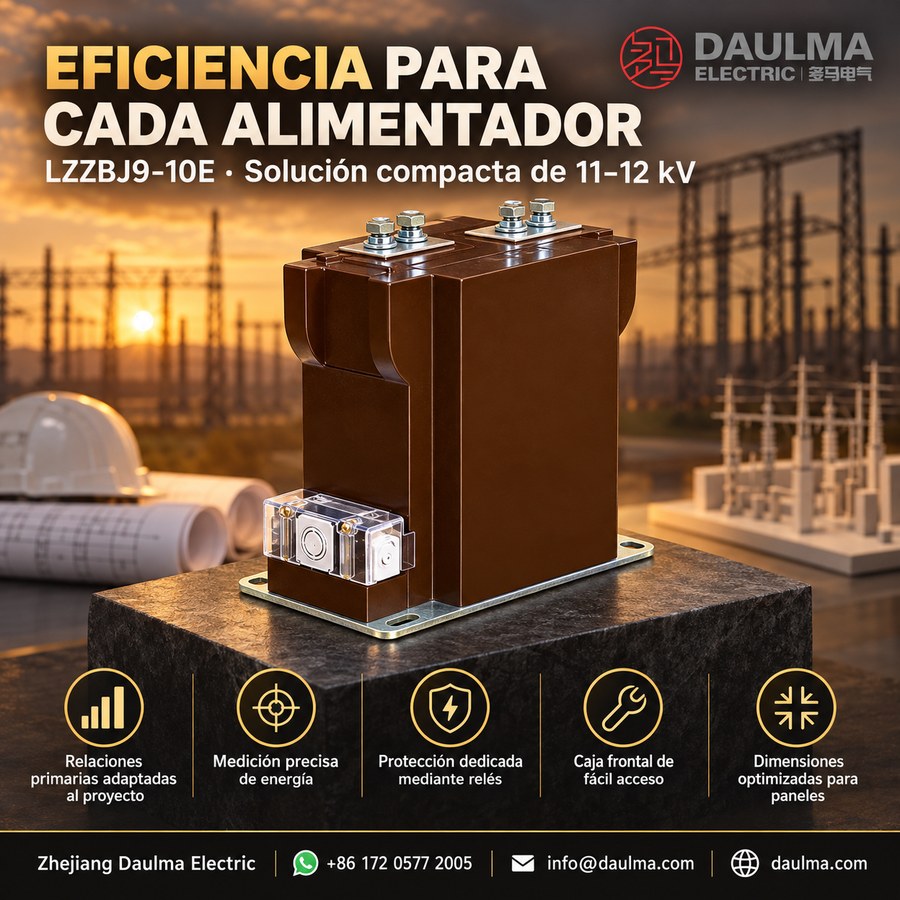

Este TC de tipo económico admite devanados secundarios duales tanto para medición (p. ej., exactitud 0.2S) como para protección (p. ej., clase 5P o 10P), lo que lo hace ideal para supervisión de alimentadores, medición de energía y protección mediante relés en sistemas de CA de 50 Hz. La idoneidad final para la aplicación depende del voltaje del sistema, el nivel de aislamiento (12/42/75 kV) y los requisitos específicos del proyecto respecto a la carga (burden).
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de voltaje | 11 kV / 12 kV |
| Nivel de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz (60 Hz bajo confirmación) |
| Rango de corriente primaria | 5 A – 800 A |
| Corriente secundaria | 5 A o 1 A |
| Exactitud para medición | 0.2S, 0.2 o 0.5 |
| Clase de protección | 5P o 10P |
| Carga típica | 15 VA (medición) |
| Fase | Monofásico |
| Uso en interior | Sí |
| Material de aislamiento | Resina epoxi moldeada |
| Montaje | Base compacta para instalación en gabinete |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior / referencia de estructura aislada en resina moldeada
- ZB: Serie de transformadores de corriente encapsulados en resina epoxi
- J: Referencia de diseño reforzado o estructural
- 9: Secuencia de diseño / plataforma del producto
- 10E: Serie catalogada para 10 kV, versión tipo económico; documentado para proyectos de clase 11 kV / 12 kV mediante confirmación del aislamiento
Construcción

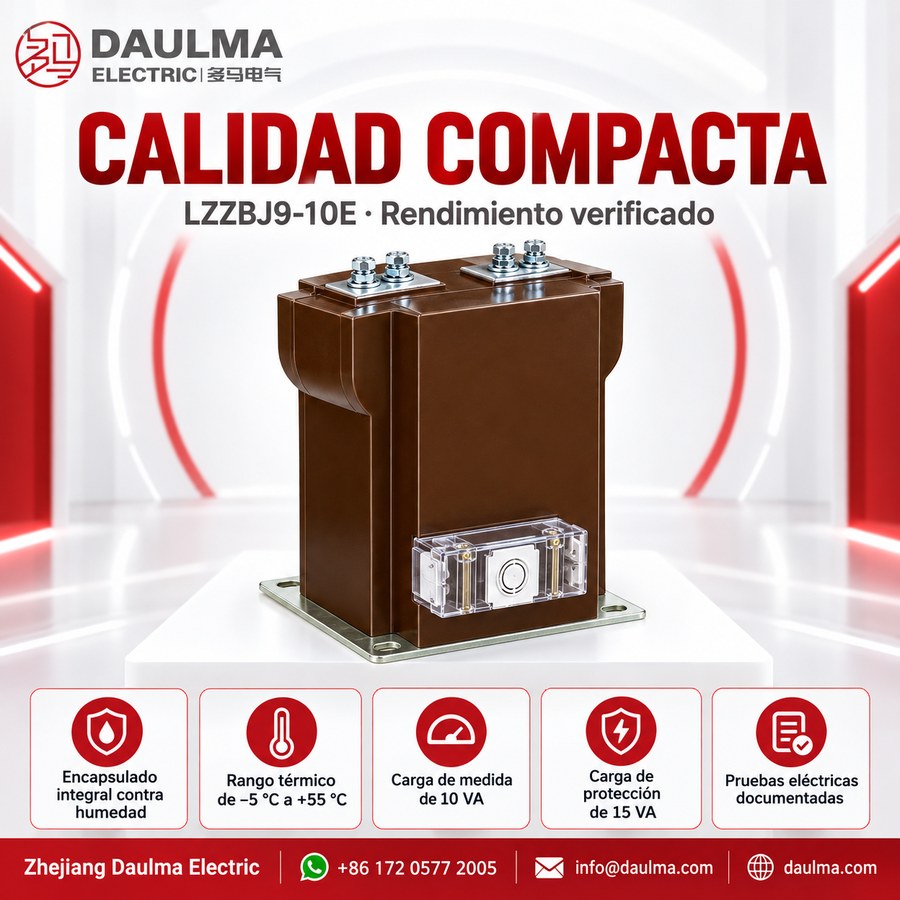

El LZZBJ9-10E presenta una carcasa sólida de resina epoxi moldeada que proporciona alta rigidez dieléctrica, estabilidad mecánica y resistencia a condiciones ambientales interiores como humedad y polvo. El conductor primario atraviesa verticalmente el centro del núcleo y se conecta a los bornes primarios ubicados en la parte superior. Una caja de bornes secundarios montada en la parte frontal aloja bornes separados para los devanados de medición (p. ej., 1S1–1S2) y de protección (p. ej., 2S1–2S2), permitiendo una clara separación de circuitos y un acceso simplificado al cableado. La base compacta permite un montaje seguro dentro de paneles estándar de celdas sin requerir soporte estructural adicional, diferenciándolo de los TC de tipo soporte más grandes. Todos los componentes internos están completamente encapsulados en resina epoxi, garantizando fiabilidad y seguridad a largo plazo en aplicaciones interiores de media tensión.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Voltaje nominal: sistemas de clase 11 kV y 12 kV, sujeto a confirmación del proyecto
- Frecuencia nominal: 50 Hz; 60 Hz por acuerdo
- Temperatura ambiente: -5 °C a +55 °C
- Ambiente interior: debe estar libre de polvo conductor, gases corrosivos, atmósferas explosivas, contaminación severa y condensación anormal.
- Consideraciones ambientales especiales: para ambientes de alta humedad, costeros, gran altitud, alta contaminación o diseños especiales de gabinetes, se deben confirmar distancias de aislamiento y coordinación de líneas de fuga antes de realizar el pedido.
Parámetros técnicos

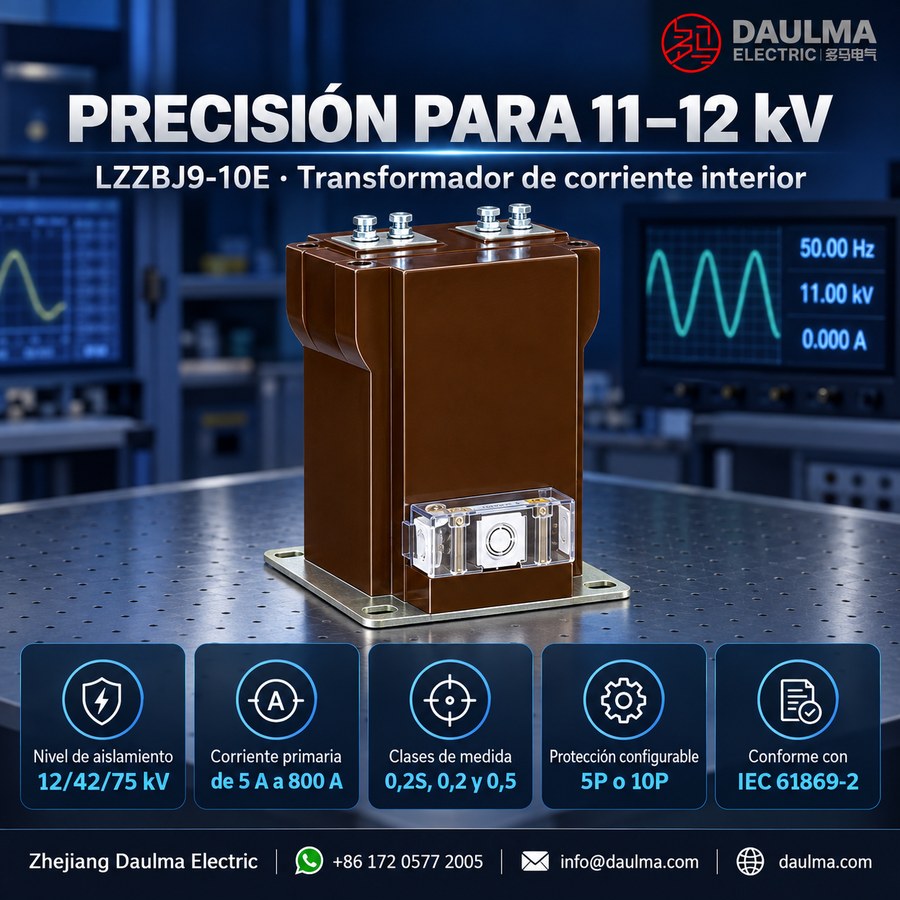

El LZZBJ9-10E es un transformador de corriente interior tipo económico, encapsulado en resina epoxi, diseñado para sistemas de clase 11 kV y 12 kV con un rango de corriente primaria nominal de 5 A–800 A. Opera en un rango de temperatura ambiente de -5 °C a +55 °C y cumple con las normas IEC 61869-2 y GB20840.2-2014. La unidad posee un nivel de aislamiento de 12/42/75 kV y admite clases de exactitud tanto para medición (0.2S, 0.2, 0.5) como para protección (5P, 10P).
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA/1 s) |
Corriente dinámica nominal |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 0.5 |
5P | 10P | ||||
| 5~400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
| 800 | 50 I1n | 100 I1n | |||||
Instalación y cableado
Diagrama de instalación
El LZZBJ9-10E está diseñado para instalación compacta en celdas interiores. Se monta verticalmente mediante los orificios de fijación inferiores, con los conductores primarios conectados a los bornes superiores. Asegúrese de mantener una distancia fase-tierra adecuada, accesibilidad a los bornes secundarios y alineación con el trazado de barras colectoras según el plano de instalación aprobado.
Selección y preguntas frecuentes
Guía de selección
- Confirme una aplicación interior con nivel de aislamiento 12/42/75 kV y que la carcasa de referencia compacta de 272×190×150 mm se ajuste al panel.
- Seleccione una relación nominal listada entre 5 A–400 A, 600 A o 800 A según la carga, rango de medición y estudio de falla; confirme cualquier relación intermedia no incluida.
- Elija 1 A o 5 A y solicite devanados separados para medición (0.2S/0.2/0.5) y protección (5P/10P).
- Verifique las referencias de carga de 10 VA para medición y 15 VA para protección frente a la carga real de dispositivos y cables en cada circuito.
- Convierta los múltiplos Ith/Idyn específicos de la relación a amperios, luego apruebe las barras P1/P2, orificios de montaje, acceso frontal a bornes y operación a +55 °C.
Preguntas Frecuentes
Q1: ¿Es compatible este transformador de corriente con sistemas de 11 kV y 12 kV?
Sí, es totalmente compatible. El modelo LZZBJ9-10E está diseñado para sistemas de clase 11 kV y 12 kV. Confirme el voltaje exacto del sistema con la fábrica antes del pedido.
Q2: ¿Qué clase de exactitud se recomienda para mediciones de facturación comercial?
Seleccione la clase 0.2S para aplicaciones de facturación. Esta clase garantiza alta precisión en un rango amplio de corriente según la norma IEC 61869-2. Consulte las opciones de calibración.
Q3: ¿Qué condiciones ambientales debe cumplir el tablero para instalar este equipo?
Debe instalarse en interiores libres de polvo conductor, gases corrosivos y condensación. Para ambientes de alta humedad o contaminación severa, se deben confirmar las distancias de aislamiento con el fabricante.
Q4: ¿Es posible configurar este transformador de corriente para sistemas de 60 Hz?
Sí, la frecuencia nominal estándar es de 50 Hz, pero se puede fabricar para 60 Hz. Esta personalización está sujeta a acuerdo previo y confirmación de fábrica.
Q5: ¿Cuál es el rango de corriente primaria nominal disponible para este modelo?
El rango de corriente primaria nominal abarca desde 5 A hasta 800 A. Especifique la corriente exacta requerida para que el departamento de ingeniería valide la selección técnica.
Q6: ¿Bajo qué normas internacionales se fabrica y prueba este transformador de corriente?
El equipo cumple con las normas IEC 61869-2 y GB20840.2-2014. Estos estándares garantizan un nivel de aislamiento de 12/42/75 kV. Solicite los certificados de prueba específicos a su representante.
