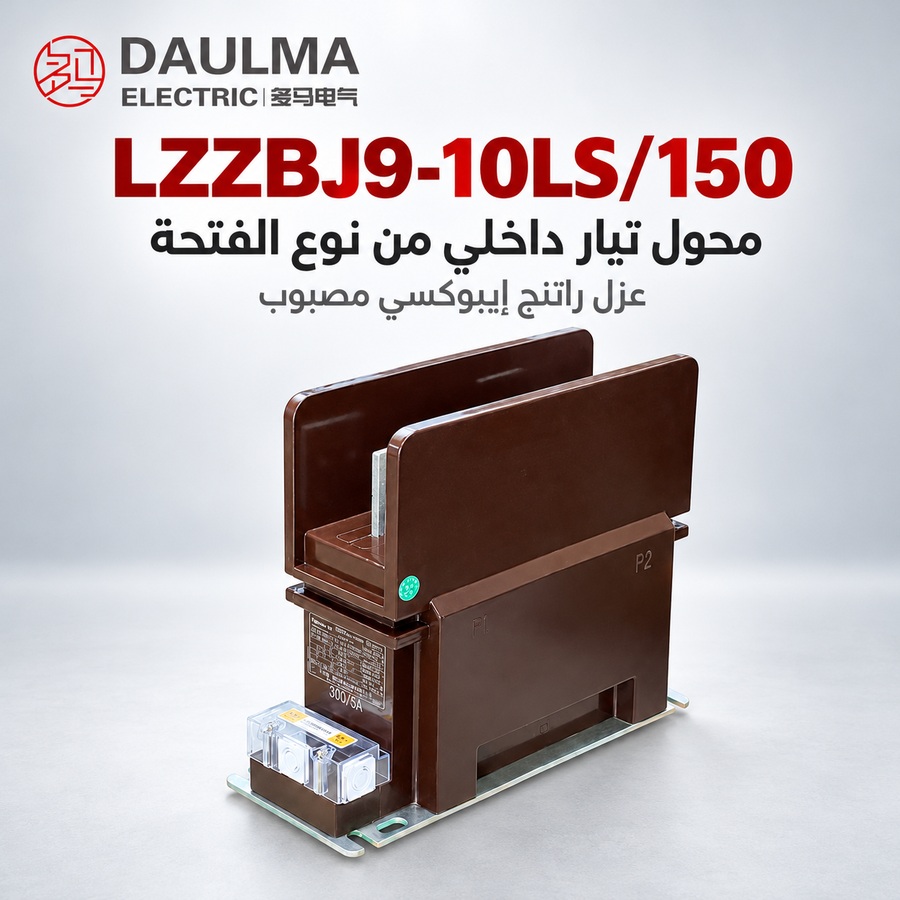

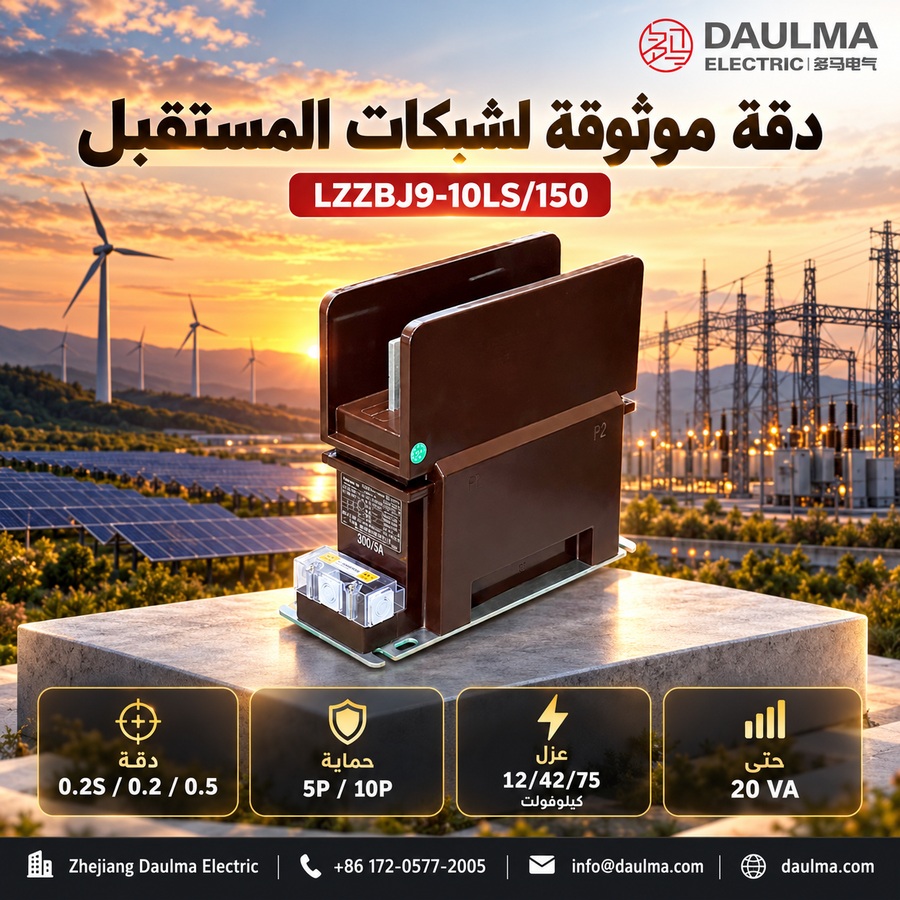

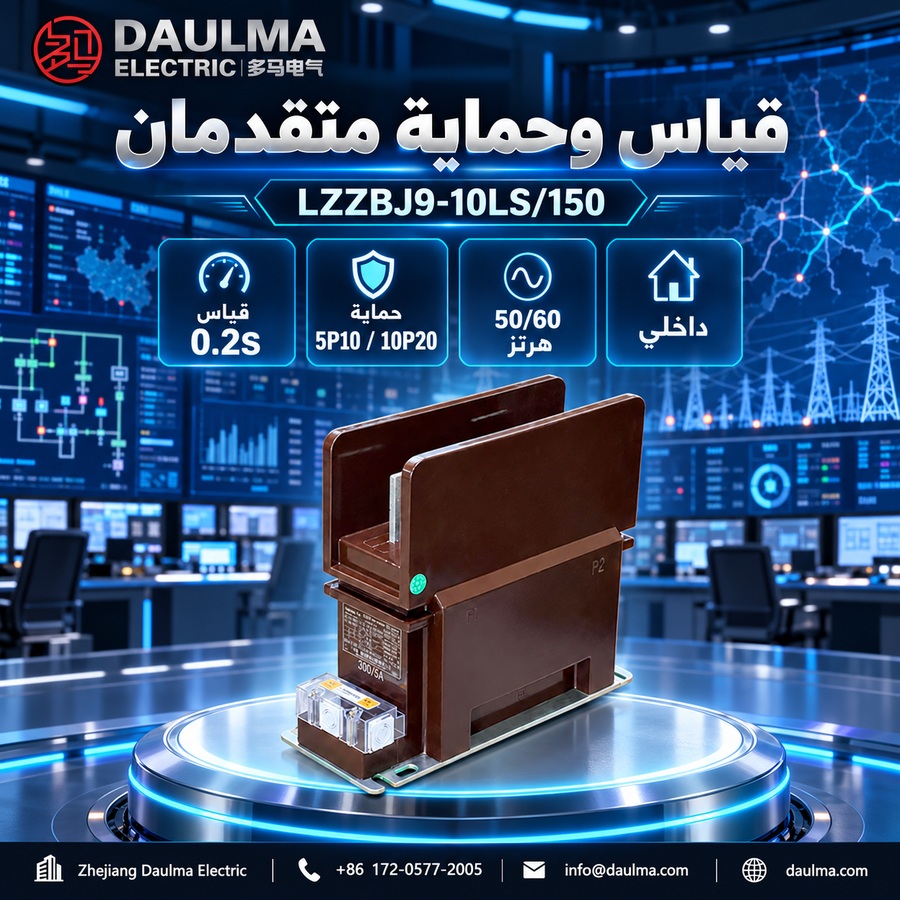

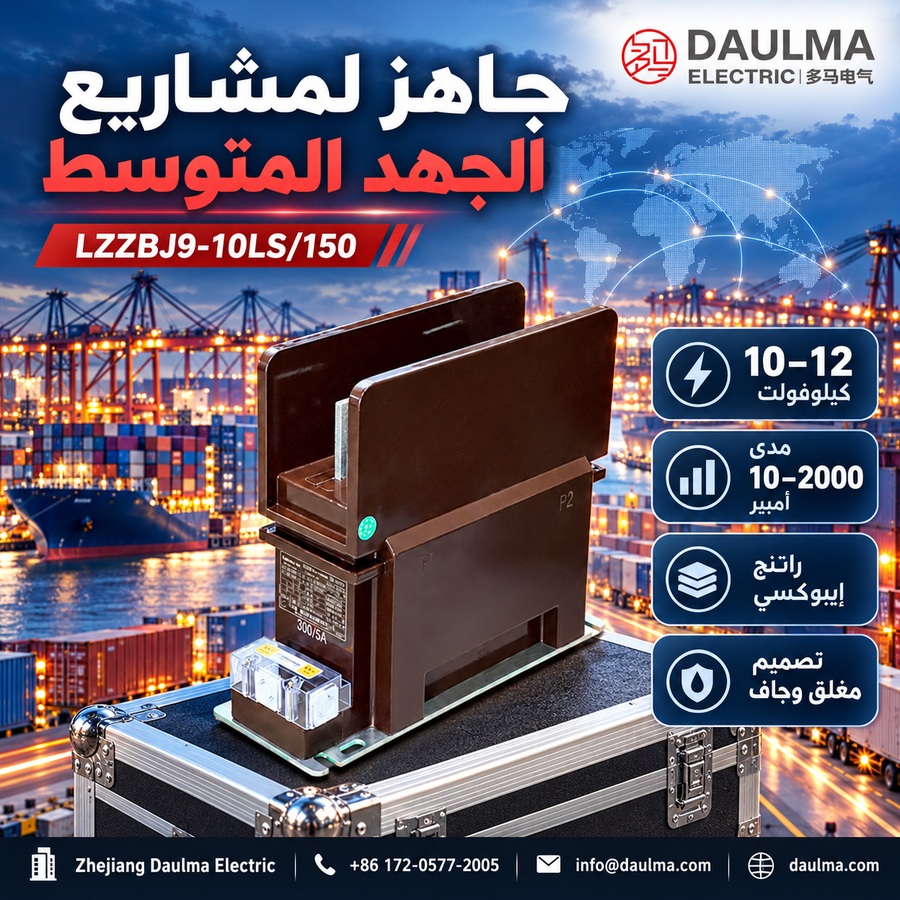

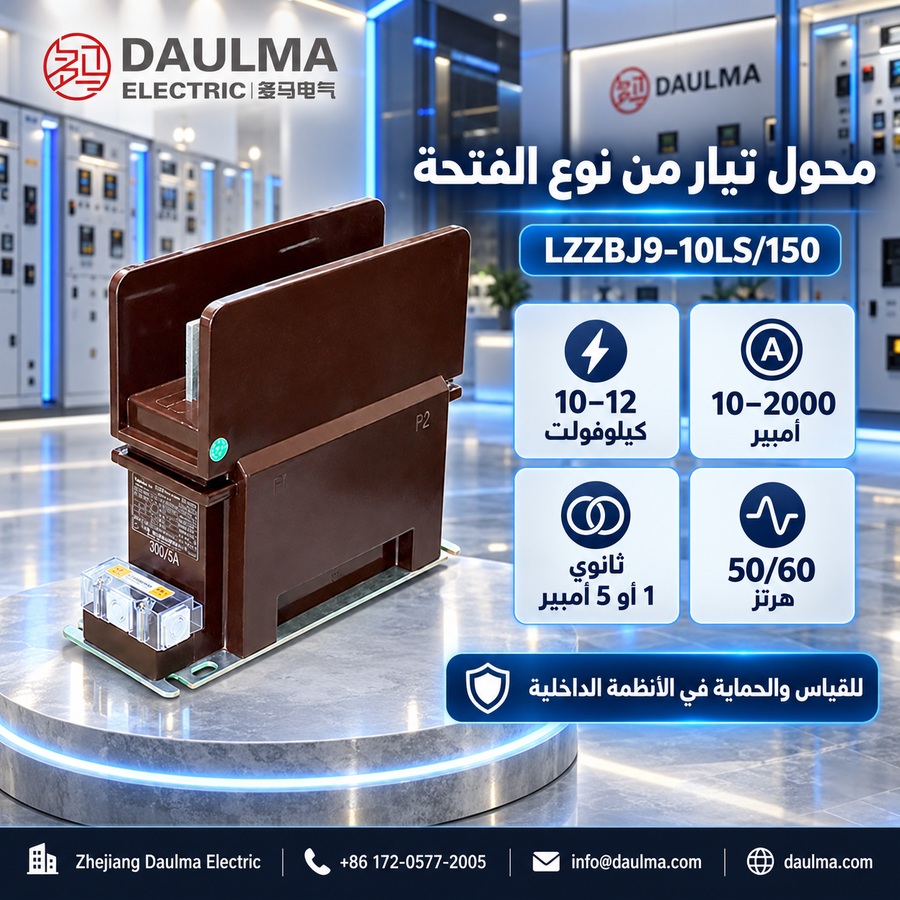

نظرة عامة

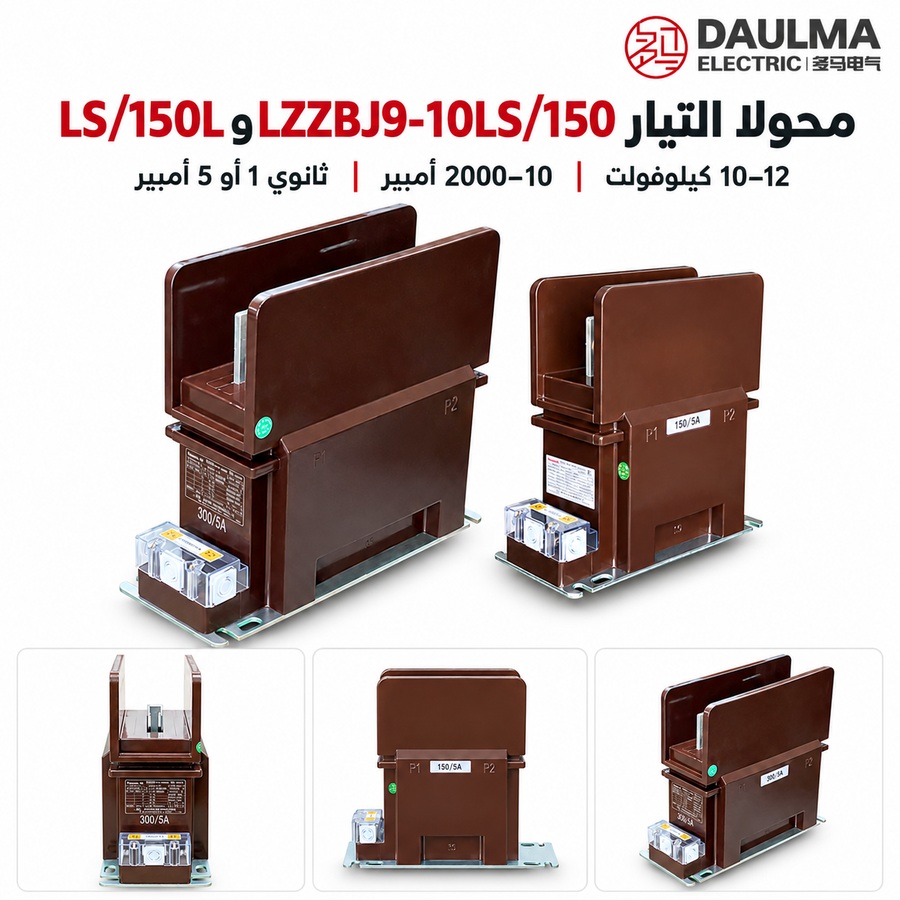

يُعد محولا التيار LZZBJ9-10LS/150 وLZZBJ9-10LS/150L من النوع الداخلي المصبوب براتنج الإيبوكسي ومن نوع الفتحة، ومصممان لأنظمة المفاتيح الكهربائية متوسطة الجهد بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميّزان بهيكل فتحة عمودية يمر منها الموصل الأولي أو يُثبّت داخل منطقة الفتحة العلوية، مما يوفّر العزل، الدعم الميكانيكي، وإخراج الإشارة الثانوية ضمن هيكل مغلق بالكامل من الراتنج.
يدعم هذان المحولان تياراتًا ثانوية قدرها 5 أمبير أو 1 أمبير مع درجات دقة تشمل 0.2S و0.2 و0.5 لأغراض القياس، و5P أو 10P لتطبيقات الحماية. وهما مناسبان لقياس التيار، عدّ الطاقة، حماية المرحلات، ومراقبة المفاتيح الكهربائية، ويتّبعان تنسيق العزل القياسي 12/42/75 كيلوفولت، ويعملان عند تردديْ 50 هرتز أو 60 هرتز.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| جهد النظام | 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| مستوى العزل | 12/42/75 كيلوفولت |
| التردد المصنّف | 50 هرتز / 60 هرتز |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | 10 أمبير – 2000 أمبير |
| دقة القياس | 0.2S، 0.2، 0.5 |
| دقة الحماية | 5P، 10P (مثلًا: 5P10، 10P20) |
| نوع التركيب | فتحة عمودية / مرور قضيب التوصيل |
| داخلي/خارجي | داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| البناء | مغلق بالكامل، جاف |
| التطبيق | مراقبة التيار في المفاتيح الكهربائية، القياس، الحماية |
البناء
يتميّز سلسلة LZZBJ9-10LS/150 ببناء داخلي متين باستخدام عزل من راتنج الإيبوكسي، ليشكّل هيكلًا جافًّا مغلقًا بالكامل يوفّر قوة عازلة عالية، ثباتًا ميكانيكيًّا، ومقاومة للظروف البيئية الداخلية. تكون القلب واللفات الثانوية مغلفة بالكامل داخل مصفوفة الراتنج، مما يضمن موثوقية طويلة الأمد وحماية ضد الرطوبة والتلوث. تم تصميم هيكل الفتحة العمودية لاستيعاب قضيب التوصيل الأولي إما بالمرور عبره أو تثبيته داخل منطقة الفتحة العلوية، مما يدمج العزل الكهربائي والدعم الميكانيكي في وحدة واحدة مدمجة. ويُلغي هذا التصميم الحاجة إلى حواجز عزل خارجية في تجميعات المفاتيح الكهربائية، ويتّفق مع تخطيطات الخزانات القياسية متوسطة الجهد التي تتطلب تركيب محولات تيار مركّزة حول قضبان التوصيل.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: مفاتيح كهربائية داخلية متوسطة الجهد
- جهد النظام: شبكات من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المصنّف: 50 هرتز / 60 هرتز
- التيار الثانوي المصنّف: 5 أمبير أو 1 أمبير
- درجة الحرارة المحيطة: من -5°م إلى +40°م لبيانات عينة LS/150L؛ ومن -25°م إلى +40°م لبيانات عينة LS/150
- محاذاة قضيب التوصيل: بالنسبة للتركيب من نوع الفتحة، يجب التحقق من محاذاة قضيب التوصيل والتخليصات قبل تشغيل المفاتيح الكهربائية.
المواصفات الفنية
يُعد محول التيار LZZBJ9-10LS/150(L) من نوع الفتحة المصبوب براتنج الإيبوكسي والمصمم لأنظمة فئة 10–12 كيلوفولت. يعمل ضمن نطاق درجات حرارة محيطة من -25°م إلى +40°م (حسب المتغير)، ويتّفق مع المعايير GB 20840.1-2010 وGB 20840.2-2014 وIEC 61869-2:2012، ويدعم نطاقات تيار أولي من 10 أمبير حتى 2000 أمبير.
| التيار الأولي المصنّف (A) |
مزيج درجات الدقة |
القدرة الظاهرة المصنّفة (VA) |
التيار الحراري قصير المدى |
التيار الديناميكي المصنّف |
||
|---|---|---|---|---|---|---|
| 0.2S | 0.5 | 10(5)P10(15) | ||||
| 10–75 | 0.2S/0.5/10(5)P10(15) | 10 | 15 | 15 | 65×I1n | 2.5×Ith |
| 100–400 | 80×I1n | |||||
| 500–1000 | 80×I1n | |||||
| 1250 | 20 | 20 | 15 | 100 | 250 | |
| 1500 | ||||||
التركيب والتوصيلات
مخطط التركيب

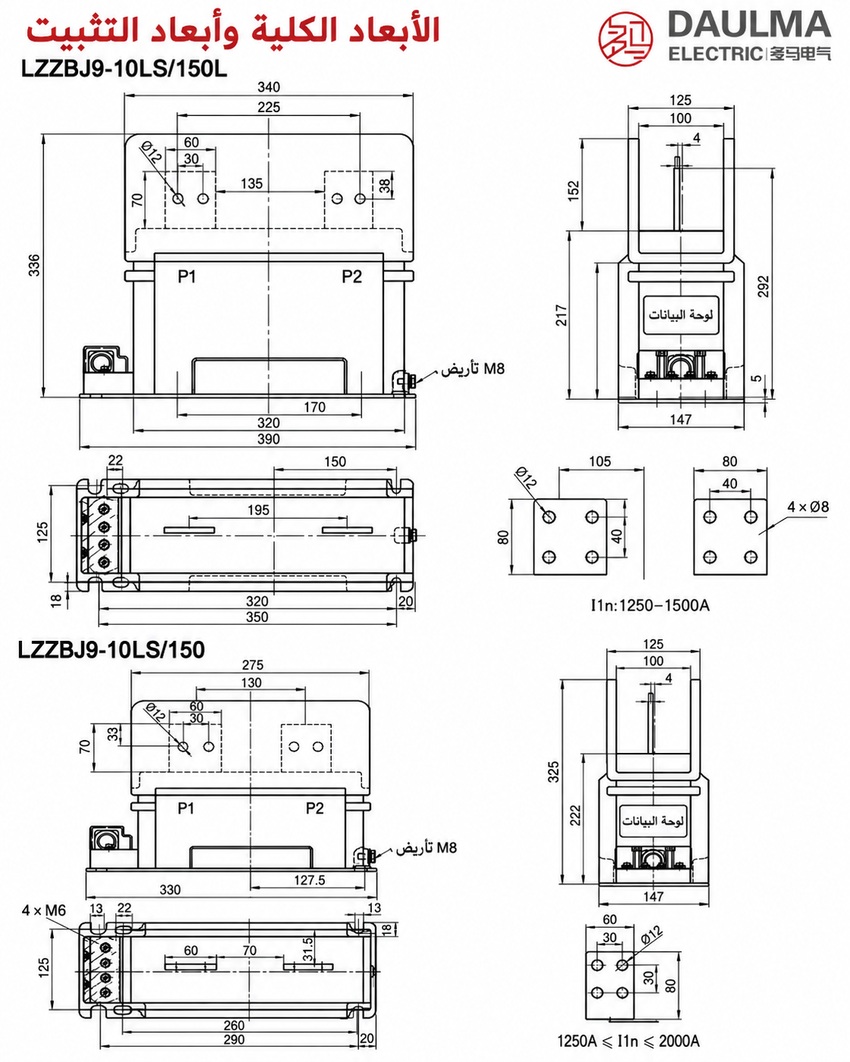

يتم تركيب محول التيار LZZBJ9-10LS/150(L) بحيث يمر قضيب التوصيل العمودي عبر الفتحة المركزية. ويقع كتلة الأطراف الثانوية في الجزء السفلي من الهيكل، ويتم تثبيت الوحدة على قاعدة المفاتيح الكهربائية عبر ثقوب التركيب المحددة في الرسم الخارجي المعتمد. ويعد محاذاة الموصل الأولي بشكل صحيح داخل الفتحة والالتزام بالتخليصات البُعدية أمرًا بالغ الأهمية للتشغيل الآمن والموثوق.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر النموذج القياسي LS/150 أو النموذج الطويل LS/150L بناءً على عمق الخزانة، موقع الفتحة العمودية، تخطيط التلامس الأولي، ونطاق التيار المطلوب.
- اختر نسبة التحويل ضمن نطاق 10 أمبير–2000 أمبير لنموذج LS/150 أو 10 أمبير–1500 أمبير لنموذج LS/150L وفقًا للحمل، مدى القياس، ودراسة الحماية.
- حدّد تيارًا ثانويًّا قدره 1 أمبير أو 5 أمبير، وعيّن كل لفّة إما لدقة قياس (0.2S/0.2/0.5) أو لوظيفة حماية (5P10/10P10/10P20).
- احسب الحمل لكل دائرة ثانوية وتحقّق من القدرة الظاهرية (VA)، التيار الحراري، والتيار الديناميكي الخاص بالنموذج—خاصةً لتخطيطات قضبان التوصيل من 1250 أمبير إلى 2000 أمبير.
- تأكّد من التخليص حول الفتحة، لوحة قضيب التوصيل، نمط البراغي، اتجاه P1/P2، بصمة التركيب، الوصول إلى الطرف الثانوي، التأريض، ونطاق درجة الحرارة المحيطة.
الأسئلة الشائعة
Q1: أين يتم تركيب محول التيار من نوع الفتحة؟
يُركب داخل المفاتيح الكهربائية الداخلية متوسطة الجهد. المحول مصمم لشبكات 10 و11 و12 كيلوفولت. تحقق من التخليصات قبل التشغيل.
Q2: هل يمكن استخدام هذا المحول في أنظمة 11 كيلوفولت؟
نعم، يُطبق في شبكات فئة 10 و11 و12 كيلوفولت. يتوافق المنتج مع معايير IEC 61869-2. حدد جهد النظام للتأكيد.
Q3: ما هي متطلبات محاذاة القضيب عند التركيب؟
يُشترط التحقق من محاذاة قضيب التوصيل والتخليصات قبل التشغيل. هذا النوع يُركب داخل المفاتيح الكهربائية الداخلية. راجع رسومات التركيب للتفاصيل الدقيقة.
Q4: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لقياسات الفوترة. تضمن هذه الفئة دقة عالية ضمن نطاق التيار المصنّف. التأكيد من المصنع متاح عند الطلب.
Q5: ما هو التيار الحراري المصنّف للنطاقات المنخفضة؟
للتيار الأولي من 10 إلى 75 أمبير، يبلغ التيار الحراري 65 ضعف التيار المصنّف. التيار الديناميكي يساوي 2.5 ضعف التيار الحراري. يرجى تأكيد الحسابات مع المصنع.
Q6: ما هي درجات الحرارة المحيطة المسموح بها؟
تتراوح من -5°م إلى +40°م لطراز LS/150L، ومن -25°م إلى +40°م لطراز LS/150. حدد الطراز المناسب لظروف موقعك.
Q7: كيف يمكن تحديد التيار الثانوي المناسب؟
يدعم المحول تيارات ثانوية مصّنفة بقيمة 5 أمبير أو 1 أمبير. يرجى تحديد القيمة المطلوبة في طلب الشراء للتأكيد من المصنع.
