Descripción general

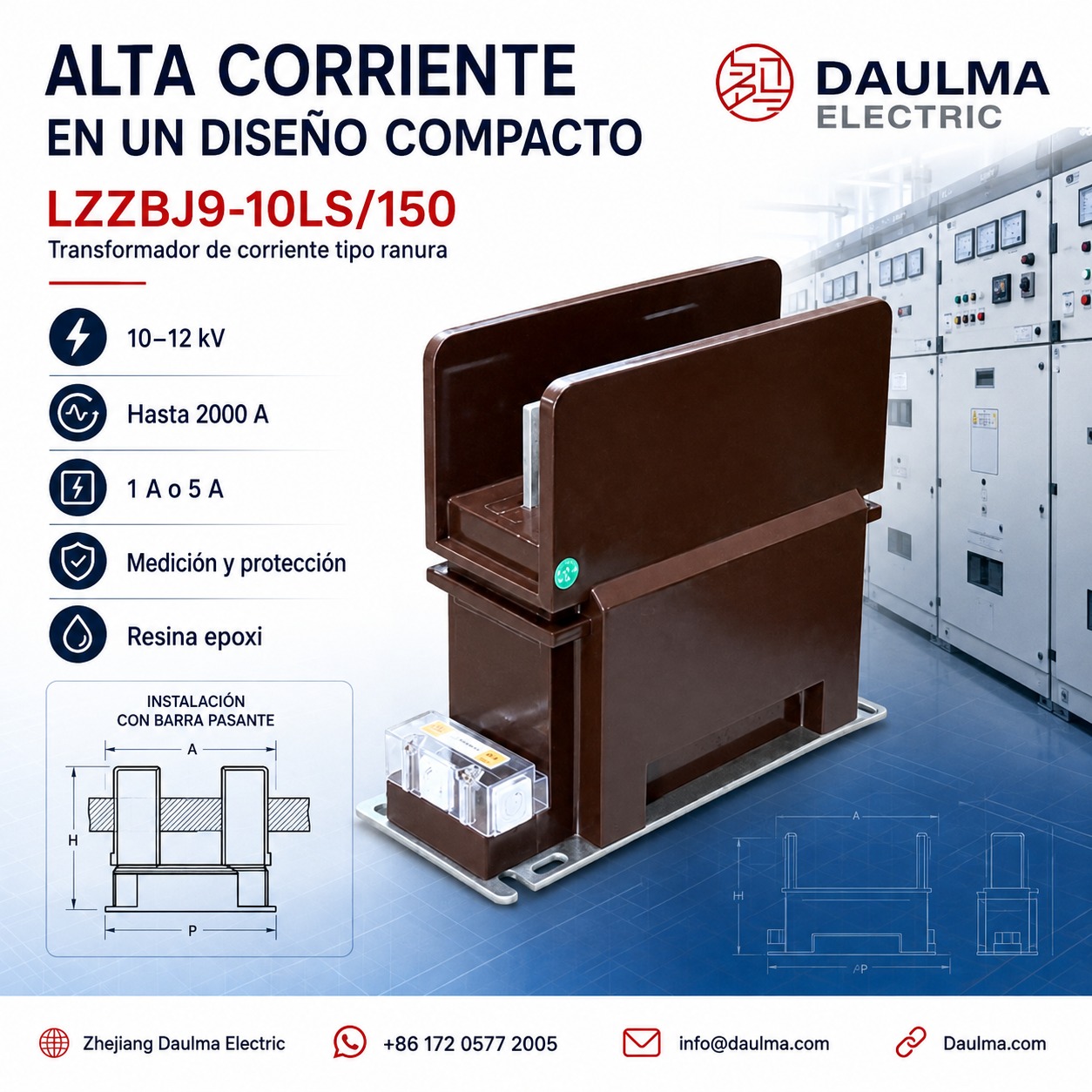

Los transformadores de corriente LZZBJ9-10LS/150 y LZZBJ9-10LS/150L son dispositivos tipo ranura, moldeados en resina epoxi para interior, diseñados para sistemas de celdas de media tensión de 10 kV, 11 kV y 12 kV. Presentan una estructura vertical con ranura para barra colectora, donde el conductor primario atraviesa o se fija en la zona superior de la ranura, proporcionando aislamiento, soporte mecánico y salida de señal secundaria en un cuerpo totalmente encapsulado en resina.
Estos TC admiten corrientes secundarias de 5 A o 1 A, con clases de precisión 0,2S, 0,2 y 0,5 para medición, y 5P o 10P para protección. Son adecuados para medición de corriente, facturación energética, protección por relés y monitoreo de celdas, cumpliendo con la coordinación estándar de aislamiento 12/42/75 kV y operando a 50 Hz o 60 Hz.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV, 11 kV, 12 kV |
| Nivel de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria | 5 A o 1 A |
| Rango de corriente primaria | 10 A – 2000 A |
| Precisión para medición | 0,2S, 0,2, 0,5 |
| Precisión para protección | 5P, 10P (p. ej., 5P10, 10P20) |
| Tipo de instalación | Ranura vertical / barra colectora pasante |
| Interior/exterior | Interior |
| Material aislante | Resina epoxi moldeada |
| Construcción | Totalmente encapsulada, tipo seco |
| Aplicación | Monitoreo, medición y protección en celdas de media tensión |
Construcción
La serie LZZBJ9-10LS/150 presenta una construcción robusta para interior mediante aislamiento de resina epoxi moldeada, formando un cuerpo totalmente encapsulado y tipo seco que ofrece alta rigidez dieléctrica, estabilidad mecánica y resistencia a las condiciones ambientales interiores. El núcleo y los devanados secundarios están completamente encapsulados en la matriz de resina, garantizando fiabilidad a largo plazo y protección contra humedad y contaminación. La estructura de ranura vertical está diseñada para alojar la barra colectora primaria, ya sea atravesándola o fijándola en la zona superior de la ranura, integrando aislamiento eléctrico y soporte mecánico en una unidad compacta. Este diseño elimina la necesidad de barreras aislantes externas en los ensamblajes de celdas y se alinea con las disposiciones típicas de paneles de media tensión que requieren transformadores de corriente centrados en la barra colectora.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión para interior
- Tensión del sistema: redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Corriente secundaria nominal: 5 A o 1 A
- Temperatura ambiente: -5 °C a +40 °C para datos de muestra LS/150L; -25 °C a +40 °C para datos de muestra LS/150
- Alineación de la barra colectora: Para instalación tipo ranura, debe verificarse la alineación y holgura de la barra colectora antes de energizar la celda.
Parámetros técnicos
El LZZBJ9-10LS/150(L) es un transformador de corriente tipo ranura moldeado en resina epoxi, diseñado para sistemas de clase 10–12 kV. Opera en un rango de temperatura ambiente de -25 °C a +40 °C (según variante), cumple con las normas GB 20840.1-2010, GB 20840.2-2014 e IEC 61869-2:2012, y admite rangos de corriente primaria desde 10 A hasta 2000 A.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia aparente nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica nominal |
||
|---|---|---|---|---|---|---|
| 0,2S | 0,5 | 10(5)P10(15) | ||||
| 10–75 | 0,2S/0,5/10(5)P10(15) | 10 | 15 | 15 | 65×I1n | 2,5×Ith |
| 100–400 | 80×I1n | |||||
| 500–1000 | 80×I1n | |||||
| 1250 | 20 | 20 | 15 | 100 | 250 | |
| 1500 | ||||||
Instalación y cableado
Diagrama de instalación
El LZZBJ9-10LS/150(L) se instala con una barra colectora vertical que atraviesa la ranura central. El bloque de bornes secundarios se ubica en la sección inferior de la carcasa, y la unidad se fija a la base de la celda mediante orificios de montaje según el plano dimensional aprobado. La correcta alineación del conductor primario dentro de la ranura y el cumplimiento de las holguras dimensionales son críticos para una operación segura y fiable.
Selección y preguntas frecuentes
Guía de selección
- Seleccione entre LS/150 estándar o LS/150L de cuerpo largo según la profundidad del gabinete, posición de la ranura vertical, disposición del contacto primario y rango de corriente requerido.
- Elija una relación dentro de 10 A–2000 A para LS/150 o 10 A–1500 A para LS/150L, basándose en la carga, rango de medición y estudio de protección.
- Especifique 1 A o 5 A y asigne cada núcleo a funciones de medición (0,2S/0,2/0,5) o protección (5P10/10P10/10P20).
- Calcule la carga de cada circuito y verifique la potencia aparente (VA), corriente térmica y corriente dinámica específicas del modelo, especialmente para configuraciones de barra colectora de 1250 A–2000 A.
- Verifique la holgura de la ranura, placa de barra colectora, patrón de agujeros para pernos, orientación P1/P2, huella de montaje, acceso secundario, conexión a tierra y rango ambiental.
Frequently Asked Questions
Q1: ¿Es apto este transformador de corriente para instalaciones en exterior?
No, está diseñado exclusivamente para celdas de media tensión en interior. Su aislamiento en resina epoxi requiere ambientes protegidos. Consulte al fabricante para alternativas de exterior.
Q2: ¿Qué clase de precisión se recomienda para facturación de energía?
Seleccione la clase 0.2S para mediciones de facturación. Garantiza alta precisión según la norma IEC 61869-2 en un rango amplio de corriente. Solicite certificado de calibración de fábrica.
Q3: ¿Cómo se debe alinear la barra colectora antes de energizar?
Verifique rigurosamente la alineación y holgura de la barra antes de energizar. Esto evita tensiones mecánicas en el núcleo moldeado en resina epoxi y garantiza la vida útil del equipo.
Q4: ¿Qué normas internacionales cumple este equipo de media tensión?
Cumple estrictamente con IEC 61869-2:2012 y GB 20840. Está fabricado para redes de 10 a 12 kV con frecuencias de 50/60 Hz. Solicite la declaración de conformidad al comprar.
Q5: ¿Puedo personalizar la relación de transformación para corrientes primarias específicas?
Sí, admite rangos de corriente primaria desde 10 A hasta 2000 A. Las combinaciones de clases de precisión y VA son configurables. Envíe su diagrama unilineal para confirmación técnica.
Q6: ¿Por qué elegir resina epoxi para este transformador tipo ranura?
La resina epoxi moldeada ofrece excelente aislamiento y resistencia mecánica para interiores. Soporta rangos de temperatura de -25 °C a +40 °C según la variante seleccionada para el proyecto.
Q7: ¿Para qué aplicaciones se utiliza este transformador daulma de 12kV?
Se utiliza principalmente en celdas de media tensión para interior. Es ideal para protección y medición en redes industriales de 10 a 12 kV.
