Τεχνικές παράμετροι

Συνθήκες Λειτουργίας

• Τοποθεσία εγκατάστασης: εσωτερικοί μεταγωγικοί πίνακες μέσης τάσης
• Τάση συστήματος: δίκτυα κλάσης 10 kV, 11 kV και 12 kV
• Ονομαστική συχνότητα: 50 Hz / 60 Hz
• Ονομαστικό δευτερεύον ρεύμα: 5 A ή 1 A
• Θερμοκρασία περιβάλλοντος: -5°C έως +40°C για δεδομένα δείγματος LS/150L· -25°C έως +40°C για δεδομένα δείγματος LS/150
• Ευθυγράμμιση διαύλου: Για εγκατάσταση τύπου διάκενου, η ευθυγράμμιση και τα διάκενα του διαύλου πρέπει να ελέγχονται πριν την ενεργοποίηση του μεταγωγικού πίνακα.

Τεχνικές Παράμετροι

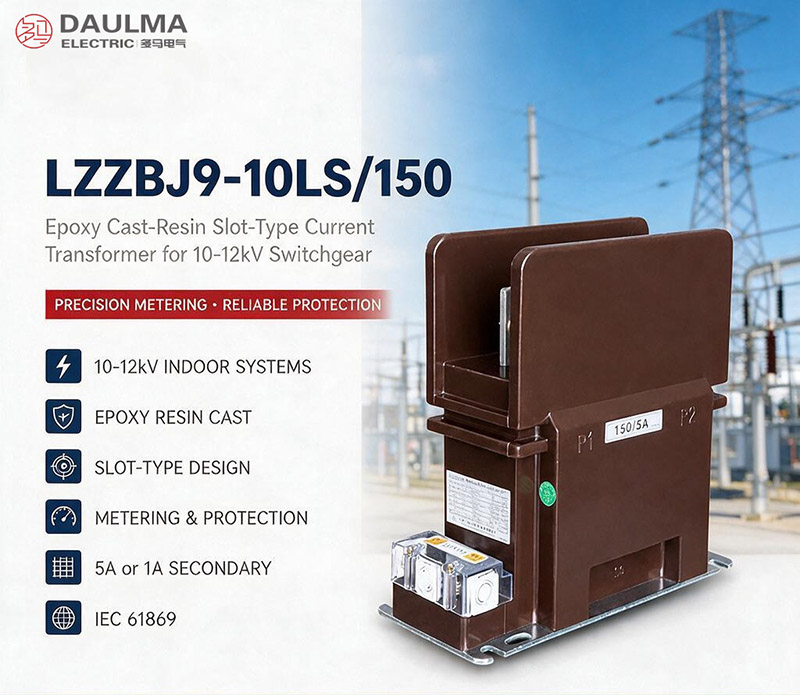

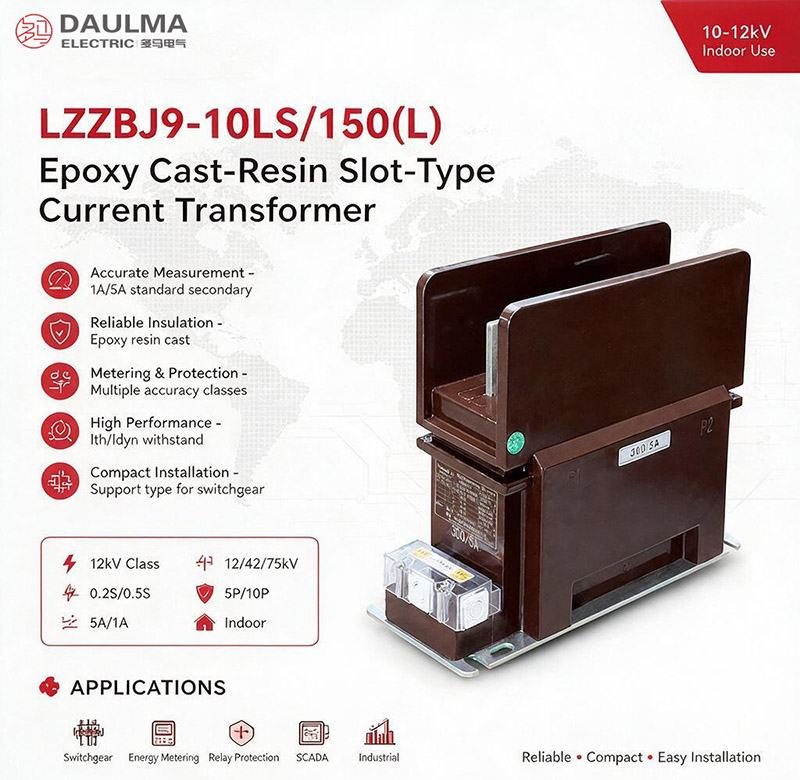

Ο LZZBJ9-10LS/150(L) είναι εποξειδικός μετασχηματιστής ρεύματος τύπου διάκενου για συστήματα κλάσης 10–12 kV. Λειτουργεί σε εύρος θερμοκρασίας περιβάλλοντος -25°C έως +40°C (ανάλογα με την παραλλαγή), συμμορφώνεται με τα πρότυπα GB 20840.1-2010, GB 20840.2-2014 και IEC 61869-2:2012 και υποστηρίζει εύρος πρωτεύοντος ρεύματος από 10 A έως 2000 A.

Εγκατάσταση και καλωδίωση

Διάγραμμα Εγκατάστασης

Ο LZZBJ9-10LS/150(L) εγκαθίσταται με κατακόρυφο δίαυλο που διέρχεται από το κεντρικό διάκενο. Ο ακροδέκτης του δευτερεύοντος κυκλώματος βρίσκεται στο κάτω τμήμα του περιβλήματος και η μονάδα στερεώνεται στη βάση του μεταγωγικού πίνακα μέσω των οπών στήριξης, όπως ορίζεται στο εγκεκριμένο σχέδιο διαστάσεων. Η σωστή ευθυγράμμιση του πρωτεύοντος αγωγού εντός του διάκενου και η τήρηση των διαστάσεων διακένων είναι κρίσιμες για ασφαλή και αξιόπιστη λειτουργία.

Επιλογή και συχνές ερωτήσεις

Οδηγός Επιλογής

• Επιλέξτε το τυπικό LS/150 ή το μακρύτερο LS/150L βάσει του βάθους του πίνακα, της θέσης του κατακόρυφου διάκενου, της διάταξης των πρωτευόντων επαφών και του απαιτούμενου εύρους ρεύματος.
• Επιλέξτε λόγο μετασχηματισμού εντός 10A–2000A για το LS/150 ή 10A–1500A για το LS/150L, βάσει του φορτίου, του εύρους μέτρησης και της μελέτης προστασίας.
• Καθορίστε 1A ή 5A και αναθέστε κάθε πυρήνα σε καθήκον μέτρησης (0.2S/0.2/0.5) ή προστασίας (5P10/10P10/10P20).
• Υπολογίστε το φορτίο κάθε κυκλώματος και επαληθεύστε το VA, το θερμικό ρεύμα και το δυναμικό ρεύμα για το συγκεκριμένο μοντέλο—ιδιαίτερα για διατάξεις διαύλων 1250A–2000A.
• Εγκρίνετε το διάκενο του διάκενου, την πλάκα του διαύλου και τη διάταξη των τρυπών για βίδες, τον προσανατολισμό P1/P2, το αποτύπωμα στήριξης, την πρόσβαση στο δευτερεύον, τη γείωση και το εύρος θερμοκρασίας περιβάλλοντος.

Συχνές Ερωτήσεις

Ε1: Τι είναι ένας μετασχηματιστής ρεύματος τύπου διάκενου;

Διαθέτει κατακόρυφο άνοιγμα που δέχεται και στηρίζει τον πρωτεύοντα δίαυλο, συνδυάζοντας μετασχηματισμό ρεύματος, μόνωση και συμπαγή διεπαφή εγκατάστασης σε μεταγωγικούς πίνακες.

Ε2: Ποια είναι η διαφορά μεταξύ LS/150 και LS/150L;

Το LS/150 είναι το τυπικό σώμα και καλύπτει έως 2000A· το LS/150L είναι μακρύτερη δομική παραλλαγή για συγκεκριμένες διατάξεις πινάκων και καλύπτει έως 1500A.

Ε3: Πόσοι δευτερεύοντες πυρήνες μπορούν να παρασχεθούν;

Διατίθενται συνδυασμοί δύο ή τριών πυρήνων, συμπεριλαμβανομένων ξεχωριστών εξόδων για μέτρηση και προστασία. Οι ακριβείς σημάνσεις ακροδεκτών, η κλάση και το φορτίο πρέπει να καθορίζονται για κάθε πυρήνα.

Ε4: Ποιες κλάσεις ακρίβειας είναι διαθέσιμες;

Οι κλάσεις μέτρησης περιλαμβάνουν 0.2S, 0.2 και 0.5· οι κλάσεις προστασίας περιλαμβάνουν 5P10, 10P10 και επιλεγμένες διατάξεις 10P20, ανάλογα με το μοντέλο και το λόγο μετασχηματισμού.

Ε5: Γιατί είναι κρίσιμο το σχέδιο του διαύλου;

Η θέση του διάκενου, η επιφάνεια επαφής του αγωγού, οι τρύπες για βίδες και τα διάκενα διαφέρουν μεταξύ διατάξεων χαμηλού και υψηλού ρεύματος. Η ανακριβής ευθυγράμμιση μπορεί να προκαλέσει μηχανική τάση, υπερθέρμανση ή ανεπαρκή απόσταση μόνωσης.

Ε6: Ποια είναι η αντοχή σε βραχυκύκλωμα;

Οι χαμηλότεροι λόγοι χρησιμοποιούν πολλαπλάσια του ονομαστικού ρεύματος, ενώ επιλεγμένες διατάξεις 1250A–2000A αναφέρουν έως 100kA θερμική και 250kA δυναμική αντοχή. Επαληθεύστε την ακριβή διάρκεια και τα δεδομένα δοκιμών.

Ε7: Μπορεί να αλλαχθεί η δευτερεύουσα καλωδίωση ενώ ο πρωτεύων είναι υπό τάση;

Μόνο αφού το σχετικό δευτερεύον κύκλωμα έχει ασφαλώς βραχυκυκλωθεί μέσω εγκεκριμένης συσκευής. Μην αφήνετε ποτέ ανοιχτό το δευτερεύον κύκλωμα ενός μετασχηματιστή υπό τάση και ακολουθείτε τη διαδικασία ασφαλείας υψηλής τάσης του εργοταξίου.

Συχνές Ερωτήσεις

Q1: Ποιες εφαρμογές καλύπτει αυτός ο εποξειδικός μετασχηματιστής ρεύματος 12kV;

Προορίζεται για εσωτερικούς μεταγωγικούς πίνακες μέσης τάσης. Καλύπτει δίκτυα 10kV, 11kV και 12kV με πρωτεύον ρεύμα έως 2000A. Επικοινωνήστε για τεχνική υποστήριξη.

Q2: Ποια κλάση ακρίβειας απαιτείται για τη μέτρηση ενέργειας;

Επιλέξτε την κλάση ακρίβειας 0.2S για εμπορική μέτρηση. Εξασφαλίζει υψηλή ακρίβεια σε ευρύ εύρος ρεύματος σύμφωνα με το IEC 61869-2.

Q3: Ποια είναι τα όρια θερμοκρασίας περιβάλλοντος για την εγκατάσταση;

Το μοντέλο LS/150L λειτουργεί από -5°C έως +40°C, ενώ το LS/150 αντέχει από -25°C έως +40°C. Επιβεβαιώστε το μοντέλο σας πριν την παραγγελία.

Q4: Πώς πρέπει να ευθυγραμμίζεται ο δίαυλος κατά την εγκατάσταση;

Ως μετασχηματιστής τύπου διάκενου, η ευθυγράμμιση και τα διάκενα του διαύλου πρέπει να ελέγχονται αυστηρά. Εξασφαλίστε την κατάλληλη μηχανική εφαρμογή πριν την ενεργοποίηση.

Q5: Μπορεί το πρωτεύον ρεύμα να προσαρμοστεί έως και 2000A;

Ναι, υποστηρίζει εύρος πρωτεύοντος ρεύματος από 10A έως 2000A. Προσδιορίστε τις ακριβείς απαιτήσεις σας για εργοστασιακή διαμόρφωση.

Q6: Ποια διεθνή πρότυπα συμμόρφωσης ακολουθεί αυτός ο μετασχηματιστής ρεύματος;

Συμμορφώνεται με τα πρότυπα IEC 61869-2:2012 και GB 20840. Ζητήστε τα ειδικά πιστοποιητικά δοκιμών και τα έγγραφα συμμόρφωσης από την ομάδα πωλήσεών μας.
