نظرة عامة
يُعد محول التيار LZZBJ9-12/150b/2S محولاً داخلياً من النوع الجاف، مغلقاً بالكامل ومن نوع الدعامة، مع عزل مصبوب بالإيبوكسي. وهو مصنف لأنظمة التيار المتردد ذات الجهد المتوسط بجهود 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت، مع أعلى جهد نظامي يبلغ 12 كيلوفولت ومستوى عزل قياسي 12/42/75 كيلوفولت.
تم تصميم هذا المحول لتحقيق قياس دقيق للتيار، وقياس الطاقة، ومراقبة الدوائر الفرعية، والحماية بواسطة المرحلات في الخزائن المعدنية المغلقة، وهو متوافق مع معايير IEC لتطبيقات 12 كيلوفولت الداخلية. يتميز هيكله المدمج 150b بأنه مناسب للتخطيطات ذات المساحة المحدودة، بينما يسمح التكوين الثانوي 2S بترتيب نواتين مستقلتين لوظائف القياس والحماية مجتمعة.
ملخص المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 10kV, 11kV, 12kV |
| أعلى جهد للمعدات | 12kV |
| مستوى العزل | 12/42/75kV |
| التردد المقنن | 50Hz / 60Hz |
| التيار الثانوي | 1A أو 5A |
| الطور | طور واحد |
| نوع التركيب | داخلي من نوع الدعامة |
| مادة العزل | راتنج إيبوكسي مصبوب |
| الهيكل | مغلق بالكامل، من النوع الجاف |
| التكوين الثانوي | 2S (لفتان ثانويتان) |
| رمز العرض الاسمي | 150b |
| التطبيق | القياس، القياس الكمي، الحماية |

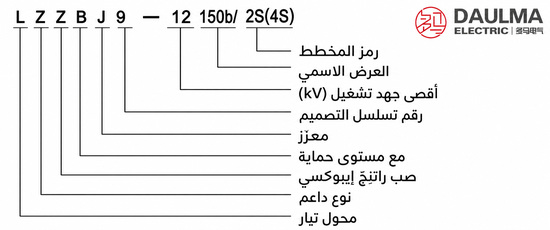

ترميز الموديل
- L: محول تيار
- Z: هيكل عمودي / دعامة
- Z: عزل مصبوب بالإيبوكسي
- B: مزود بمستوى حماية
- J: تصميم معزز
- 9: رقم التسلسل التصميمي
- 12: أعلى جهد تشغيلي / فئة 12 كيلوفولت
- 150b: العرض الاسمي / رمز أبعاد الهيكل
- 2S: رمز المخطط الثانوي / تكوين ثنائي الثانوي
- AS12: تعيين سلسلة بديل لنفس منصة محول التيار الداخلية 12 كيلوفولت مع عزل إيبوكسي مصبوب

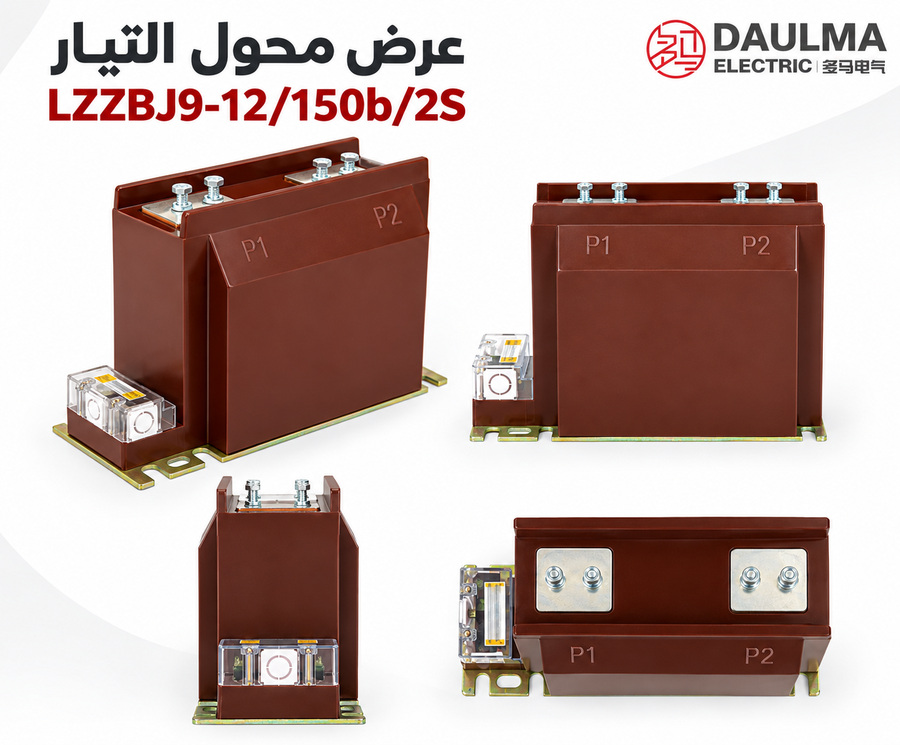

البناء
يتميز محول التيار LZZBJ9-12/150b/2S بصبّ إيبوكسي متجانس يغلف بالكامل الموصل الأولي، والنواة المغناطيسية، واللفات الثانوية. يوفر هذا البناء المصبوب مقاومة ميكانيكية عالية، وأداءً عازلاً مستقراً، ومقاومة ممتازة للرطوبة والتلوث في البيئات الداخلية. الجسم غير ماص للرطوبة ومقاوم للاشتعال، مما يضمن موثوقية طويلة الأمد تحت التشغيل المستمر في خزائن الجهد المتوسط 10–12 كيلوفولت. جميع الأجزاء الحية معزولة داخل العزل الصلب، مما يلغي الحاجة إلى حواجز خارجية أو تعبئة بالزيت. يسمح قاعدة التركيب من نوع الدعامة بتثبيت آمن على دعامات القضبان المشتركة أو هياكل الخزانات، مع ترتيب الأطراف بما يتوافق مع تخطيطات اللوحات الداخلية القياسية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خزانات الجهد المتوسط الداخلية
- جهد النظام: شبكات فئة 10kV و11kV و12kV
- التردد المقنن: 50Hz / 60Hz
- درجة حرارة المحيط: من -5°C إلى +40°C
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- الظروف الخاصة: في حالات الارتفاعات العالية، أو الرطوبة، أو المناطق الساحلية، أو التلوث العالي، أو ظروف خزانات خاصة، يلزم التأكيد الفني قبل الطلب.
المعايير الفنية
محول التيار LZZBJ9-12/150b/2S هو محول تيار معزول بالإيبوكسي المصقول، مصمم لأنظمة داخلية 10–12 كيلوفولت، يعمل بتردد 50/60 هرتز وضمن مدى درجات حرارة محيطة من -5°C إلى +40°C. وهو متوافق مع المعايير GB 20840.1-2010 وGB 20840.2-2014 ومعيار IEC 61869، ويدعم تيارات ابتدائية من 5A إلى 400A وتكوينات ثنائية الثانوي لتطبيقات القياس والحماية.
بيانات محول التيار
| البند | المواصفة |
|---|---|
| فئة الجهد المقنن |
أنظمة داخلية فئة 10kV و11kV و12kV |
| أعلى جهد للمعدات |
فئة 12kV |
| مستوى العزل المقنن (kV) |
12/42/75kV |
| التردد المقنن |
50Hz / 60Hz |
| التيار الابتدائي المقنن (A) |
نطاق مرجعي 5A إلى 400A في البيانات المذكورة؛ النسب الأخرى تخضع لاتفاق |
| التيار الثانوي المقنن (A) |
5A أو 1A |
| درجة الدقة (الحماية/ القياس) |
0.2S/5P، 0.5/5P، 0.2S/10P، 0.5/10P أو تركيبات قياس/حماية محددة للمشروع |
| القدرة الخارجة المقننة (VA) |
10VA / 15VA / 20VA مرجعياً وفقاً لدرجة الدقة، والنسبة، وتكوين النواة الثانوية |
| درجة حرارة المحيط |
-5°C إلى +40°C |
| وسط العزل | راتنج الإيبوكسي |
| نوع التركيب |
تركيب داخلي من نوع الدعامة / نوع القضيب المشترك |
| المعايير القابلة للتطبيق |
GB 20840.1-2010، GB 20840.2-2014 والمتطلبات الخاصة بالمشروع؛ يمكن استخدام IEC 61869 للمشاريع الدولية |
تكوين الأطراف
| ترميز الطرف |
الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | الأطراف الابتدائية | يجب أن يتبع اتجاه التيار الابتدائي وتوصيل القضيب المشترك مخطط الأسلاك الخاص بالمشروع. |
| 1S1 / 1S2 | النواة الثانوية الأولى | تُستخدم عادةً للقياس، أو القياس الكمي، أو الدائرة الثانوية المحددة أولاً. |
| 2S1 / 2S2 | النواة الثانوية الثانية | تُستخدم عادةً للحماية بواسطة المرحلات أو دائرة مراقبة إضافية. |
| دائرة 2S | مخطط ثنائي الثانوي | يجب تأكيد وظيفة النواة، والحمل، ودرجة الدقة من خلال لوحة الاسم والمخطط. |
جدول الاختيار
| التيار الابتدائي المقنن (A) |
درجة الدقة (الحماية/ القياس) |
الحمل (VA) |
التيار الحراري قصير المدى |
التيار الديناميكي |
|---|---|---|---|---|
| 5–40 | 0.2S / 5P 0.5 / 5P 0.2S / 10P 0.5 / 10P |
10 / 15 10 / 20 15 / 15 |
150 × I1n | 375 × I1n |
| 50–100 | 0.2S / 5P 0.5 / 5P 0.2S / 10P 0.5 / 10P |
10 / 15 10 / 20 15 / 15 |
200 × I1n | 500 × I1n |
| 150–200 | 0.2S / 5P 0.5 / 5P 0.2S / 10P 0.5 / 10P |
10 / 15 10 / 20 15 / 15 |
31.5kA | 80 |
| 250–300 | 0.2S / 5P 0.5 / 5P 0.2S / 10P 0.5 / 10P |
10 / 15 10 / 20 15 / 15 |
40kA | 100 |
| 400 | 0.2S / 5P 0.5 / 5P 0.2S / 10P 0.5 / 10P |
15 / 20 20 / 20 |
50kA | 125 |
| نسبة خاصة | بموجب اتفاق | بموجب اتفاق فني | بموجب اتفاق | بموجب اتفاق |
مرجع الهيكل
| الهيكل | مرجع التطبيق |
ملاحظة الاختيار |
|---|---|---|
| 150b | هيكل دعامة مدمج بعرض اسمي | مناسب لتخطيطات الخزانات التي تتطلب عرضاً مخفضاً وترتيباً مدمجاً للأطراف. |
| 2S | ترتيب مخطط ثنائي الثانوي | يُستخدم لمتطلبات القياس/الحماية أو الثانوي المزدوج. |
| AS12 | تعيين سلسلة بديلة 12kV | يمكن استخدامه مع LZZBJ9-12/150b/2S في تسمية المنتج ووثائق الاختيار. |
التركيب والتوصيلات

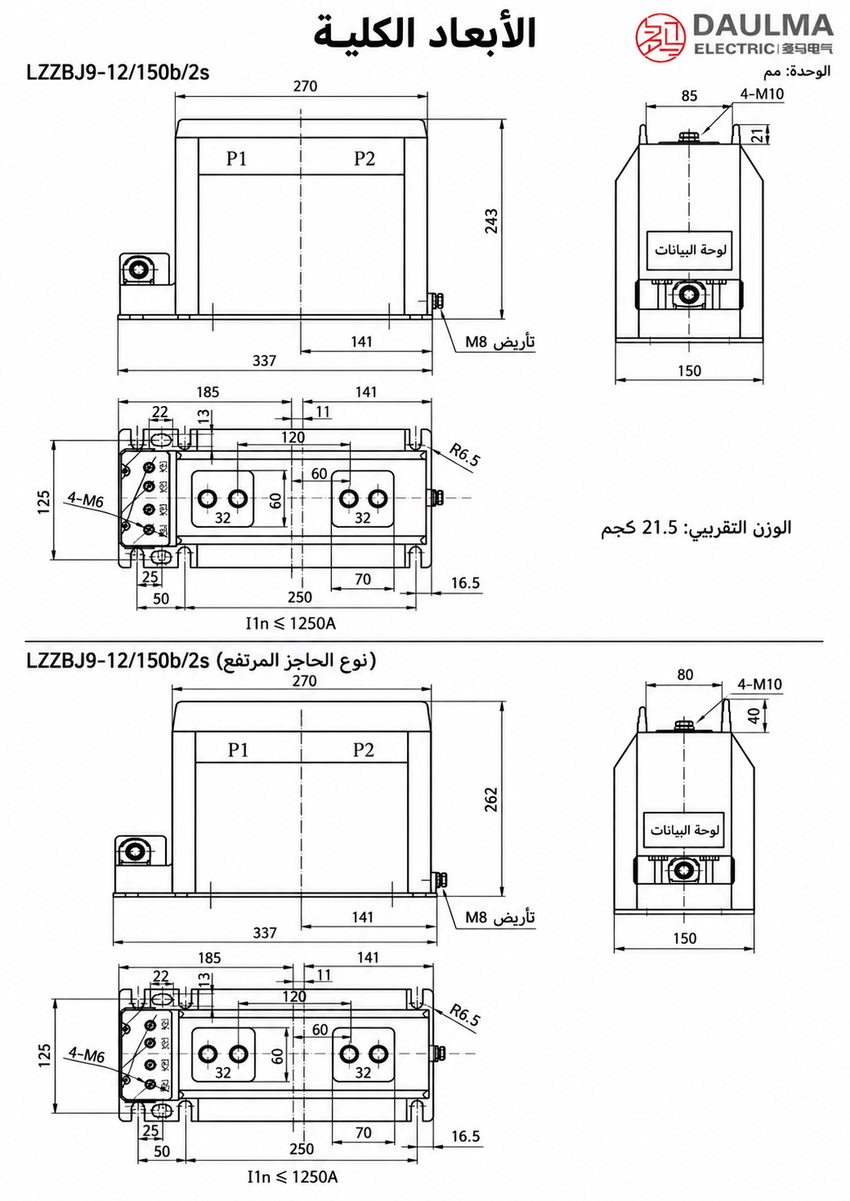

مخطط التركيب
يتم تركيب محول التيار LZZBJ9-12/150b/2S كوحدة داخلية من نوع الدعامة ضمن خزانات الجهد المتوسط. يتميز بأطراف ابتدائية مثبتة في الأعلى وكتلة أطراف ثانوية أو صندوق أطراف في الأسفل، وذلك حسب المخطط الخارجي المعتمد. يتم تأمين التركيب عبر فتحات القاعدة المُحاذاة مع هيكل الخزانة، مما يضمن التباعد الصحيح بين الأطوار، وسهولة الوصول إلى القضبان المشتركة، ومساحة كافية للأسلاك الثانوية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر منصة 150b/2S المدمجة للدوائر الفرعية الداخلية بتيارات 5A–400A عندما تكون عرض اللوحة محدوداً ويكون دائرتان مستقلتان كافيتين.
- اختر نسبة الابتدائي بناءً على التيار الطبيعي، ودقة القياس، ودراسة الأعطال؛ واحصل على تأكيد فني للنسب خارج النطاق المذكور.
- حدد 1A أو 5A واجمع بين دقة القياس 0.2S/0.5 مع دقة الحماية 5P أو 10P، متضمناً معامل الخطأ المحدود (ALF) المطلوب.
- احسب الحمل الثانوي لكل لف وحدد تركيبة VA موثقة مثل 10/15 أو 10/20 أو 15/15 أو 15/20 أو 20/20.
- تأكد من تحمل النسبة المحددة، وتخطيط قضيب التوصيل العلوي، وفتحات التركيب، وإمكانية الوصول إلى صندوق الأطراف، والمسافات الآمنة 12/42/75kV، والبيئة التشغيلية.
الأسئلة الشائعة
س1: هل يمكن تركيب محول التيار LZZBJ9-12 في البيئات الخارجية؟
لا، هذا المحول مصمم حصرياً للتطبيقات الداخلية. يجب أن تكون بيئة التركيب خالية من الغبار والغازات المسببة للتآكل. يرجى التواصل للتأكيد الفني في حال توفر ظروف خاصة.
س2: لأي أنظمة جهد كهربائي يناسب محول التيار LZZBJ9-12؟
يناسب شبكات 10 و11 و12 كيلوفولت الداخلية بتردد 50/60 هرتز. يبلغ أقصى جهد للمعدات 12 كيلوفولت مع مستوى عزل 12/42/75 كيلوفولت. حدد جهد النظام بدقة عند الطلب.
س3: ما هو نطاق التيار الابتدائي وهل يمكن تخصيصه؟
يتراوح التيار الابتدائي المقنن من 5 أمبير إلى 400 أمبير. يدعم المحول تكوينات ثنائية الثانوي للقياس والحماية. تواصل معنا لتحديد النسب المطلوبة لمشروعك.
س4: أي المعايير الدولية تُطبق على تصنيع محوّلات التيار LZZBJ9؟
تُصنع هذه المحولات وفقاً لمعايير GB 20840 ومعايير IEC 61869 الدولية. يضمن ذلك توافق المنتج مع متطلبات الشبكات العالمية. اطلب شهادات المطابقة الأصلية عند استلام الشحنة.
س5: كيف يتم التعامل مع التركيب في المرتفعات العالية أو المناطق الساحلية؟
تتطلب هذه الظروف الخاصة تأكيداً فنياً مسبقاً قبل التصنيع. يؤثر الارتفاع والرطوبة على مستوى العزل والأداء الحراري. يرجى إرسال تفاصيل الموقع للفحص الهندسي.
س6: متى تُجرى اختبارات المصنع الروتينية لمحوّلات التيار قبل الشحن؟
تُجرى الاختبارات الروتينية والنوعية وفقاً لمعايير IEC 61869 قبل الشحن مباشرة. تشمل الفحوصات اختبار العزل والدقة. اطلب تقرير الاختبار الخاص بمشروعك عند التأكيد.
