Descripción general

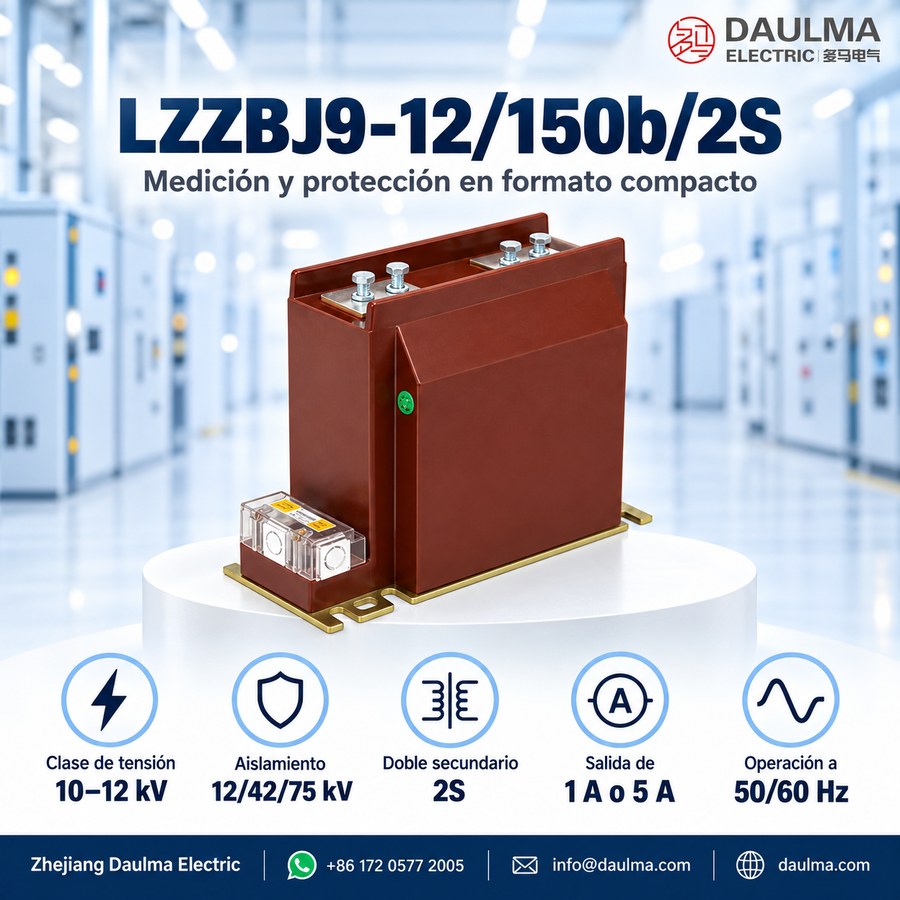

El LZZBJ9-12/150b/2S es un transformador de corriente interior, tipo seco, totalmente encapsulado y de tipo soporte, con aislamiento fundido en resina epoxi. Está clasificado para sistemas de corriente alterna de media tensión de 10 kV, 11 kV y 12 kV, con una tensión máxima del sistema de 12 kV y un nivel estándar de aislamiento de 12/42/75 kV.

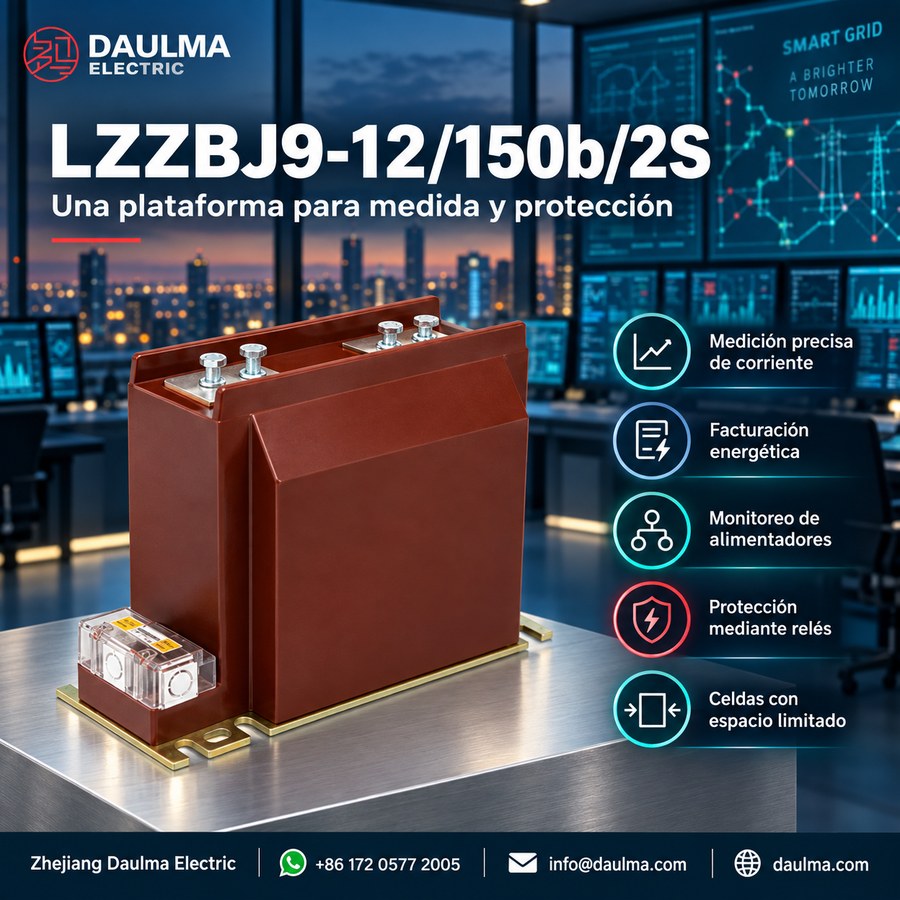

Diseñado para medición precisa de corriente, facturación energética, monitoreo de alimentadores y protección por relés en celdas metálicas, este TC cumple con las normas IEC para aplicaciones interiores de 12 kV. Su estructura compacta 150b se adapta a diseños con espacio limitado, mientras que la configuración secundaria 2S permite arreglos de doble núcleo para funciones combinadas de medición y protección.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Tensión más elevada para el material | 12 kV |
| Nivel de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria | 1 A o 5 A |
| Fase | Monofásico |
| Tipo de instalación | Interior, tipo soporte |
| Material aislante | Resina epoxi moldeada |
| Estructura | Totalmente encapsulada, tipo seco |
| Configuración secundaria | 2S (dos devanados secundarios) |
| Código de ancho nominal | 150b |
| Aplicación | Medición, medida, protección |
Designación del modelo
- L: Transformador de corriente
- Z: Estructura tipo pilar / poste
- Z: Aislamiento por colada / resina epoxi moldeada
- B: Con nivel de protección
- J: Diseño reforzado
- 9: Número de serie del diseño
- 12: Tensión máxima de operación / clase 12 kV
- 150b: Ancho nominal / código dimensional de la estructura
- 2S: Código esquemático secundario / configuración con dos secundarios
- AS12: Designación alternativa de la misma plataforma de TC interior de 12 kV con aislamiento en resina epoxi
Construcción

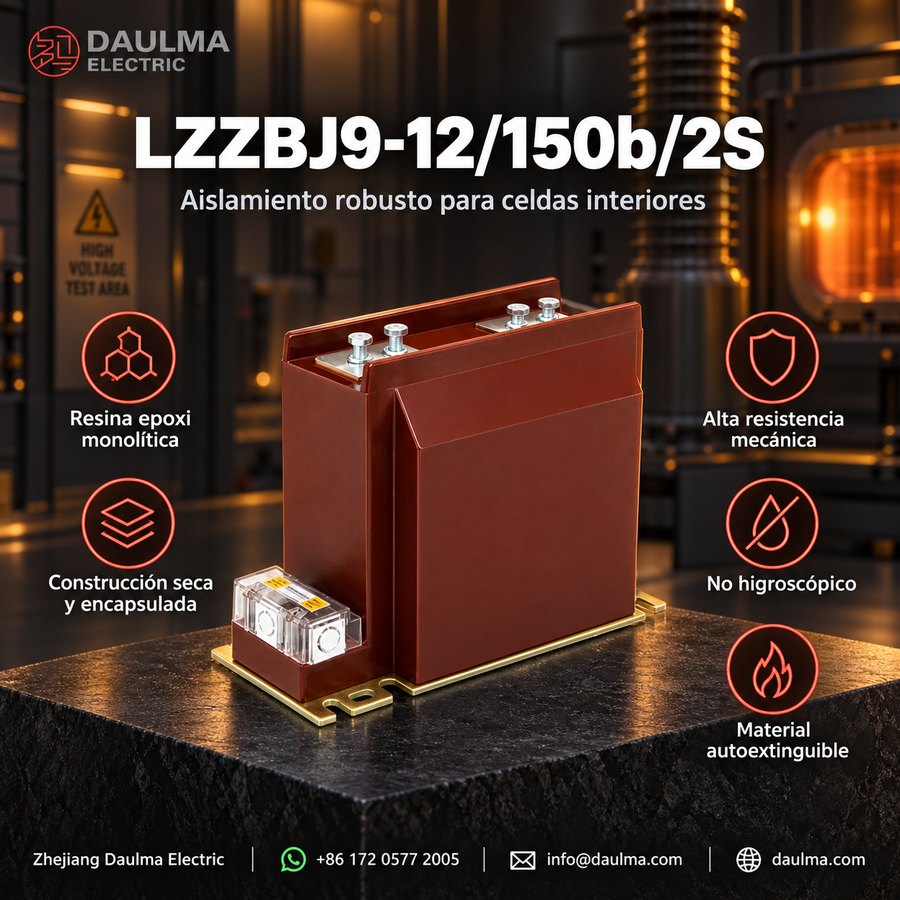

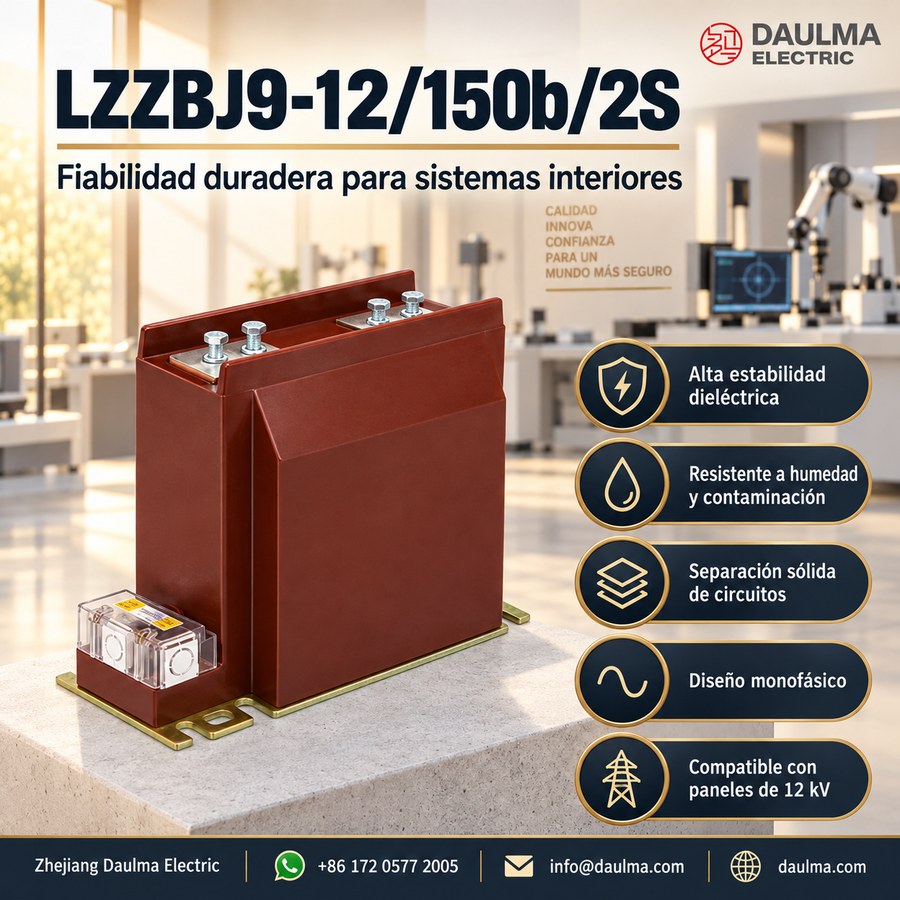

El LZZBJ9-12/150b/2S presenta una pieza monolítica moldeada en resina epoxi que encapsula completamente el conductor primario, el núcleo magnético y los devanados secundarios. Esta construcción en resina moldeada proporciona alta resistencia mecánica, rendimiento dieléctrico estable y excelente resistencia a la humedad y la contaminación en entornos interiores. El cuerpo es no higroscópico y autoextinguible, garantizando fiabilidad a largo plazo bajo operación continua en celdas de 10 kV–12 kV. Todas las partes activas están aisladas dentro del aislamiento sólido, eliminando la necesidad de barreras externas o relleno con aceite. La base de montaje tipo soporte permite una instalación segura sobre soportes de barras colectoras o bastidores de celdas, con terminales dispuestos para compatibilidad con diseños estándar de paneles interiores.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación intensa y condensación anormal.
- Condiciones especiales: para altitudes elevadas, ambientes húmedos, costeros, alta contaminación o condiciones especiales de celda, se requiere confirmación técnica antes de realizar el pedido.
Parámetros técnicos
El LZZBJ9-12/150b/2S es un transformador de corriente con aislamiento en resina epoxi diseñado para sistemas interiores de 10 kV–12 kV, operando a 50/60 Hz con un rango de temperatura ambiente de -5 °C a +40 °C. Cumple con las normas GB 20840.1-2010, GB 20840.2-2014 e IEC 61869, admitiendo corrientes primarias de 5 A a 400 A y configuraciones duales secundarias para aplicaciones de medición y protección.
Datos del transformador de corriente
| Ítem | Especificación |
|---|---|
| Clase de tensión nominal |
Sistemas interiores de clase 10 kV, 11 kV y 12 kV |
| Tensión más elevada para el material |
Clase 12 kV |
| Nivel nominal de aislamiento (kV) |
12/42/75 kV |
| Frecuencia nominal |
50 Hz / 60 Hz |
| Corriente primaria nominal (A) |
Rango de referencia de 5 A a 400 A en los datos de muestra; otras relaciones sujetas a acuerdo |
| Corriente secundaria nominal (A) |
5 A o 1 A |
| Clase de precisión (Protección/ Medición) |
0,2S/5P, 0,5/5P, 0,2S/10P, 0,5/10P o combinaciones específicas de proyecto para medición/protección |
| Potencia aparente nominal (VA) |
10 VA / 15 VA / 20 VA de referencia según clase de precisión, relación y configuración del núcleo secundario |
| Temperatura ambiente |
-5 °C a +40 °C |
| Medio aislante |
Resina epoxi |
| Tipo de instalación |
Instalación interior tipo soporte / tipo barra colectora |
| Normas aplicables |
GB 20840.1-2010, GB 20840.2-2014 y requisitos especiales de proyecto; IEC 61869 puede utilizarse en proyectos internacionales |
Configuración de terminales
| Marca de terminal |
Función | Nota de aplicación |
|---|---|---|
| P1 / P2 | Terminales primarios | La dirección de la corriente primaria y la conexión a la barra colectora deben seguir el diagrama de cableado del proyecto. |
| 1S1 / 1S2 | Primer núcleo secundario | Normalmente utilizado para facturación, medición o el primer circuito secundario especificado. |
| 2S1 / 2S2 | Segundo núcleo secundario | Normalmente utilizado para protección por relés u otro circuito de monitoreo adicional. |
| Circuito 2S | Esquema con dos secundarios | La función del núcleo, la carga y la clase de precisión deben confirmarse mediante placa de características y plano. |
Tabla de selección
| Corriente primaria nominal (A) |
Clase de precisión (Protección/ Medición) |
Carga (VA) |
Corriente térmica de corta duración |
Corriente dinámica |
|---|---|---|---|---|
| 5–40 | 0,2S / 5P 0,5 / 5P 0,2S / 10P 0,5 / 10P |
10 / 15 10 / 20 15 / 15 |
150 × I1n | 375 × I1n |
| 50–100 | 0,2S / 5P 0,5 / 5P 0,2S / 10P 0,5 / 10P |
10 / 15 10 / 20 15 / 15 |
200 × I1n | 500 × I1n |
| 150–200 | 0,2S / 5P 0,5 / 5P 0,2S / 10P 0,5 / 10P |
10 / 15 10 / 20 15 / 15 |
31,5 kA | 80 |
| 250–300 | 0,2S / 5P 0,5 / 5P 0,2S / 10P 0,5 / 10P |
10 / 15 10 / 20 15 / 15 |
40 kA | 100 |
| 400 | 0,2S / 5P 0,5 / 5P 0,2S / 10P 0,5 / 10P |
15 / 20 20 / 20 |
50 kA | 125 |
| Relación especial | Por acuerdo | Por acuerdo técnico | Por acuerdo | Por acuerdo |
Referencia de estructura
| Estructura | Referencia de aplicación |
Nota de selección |
|---|---|---|
| 150b | Estructura de soporte compacta de ancho nominal | Adecuada para diseños de celdas que requieran ancho reducido y disposición compacta de terminales. |
| 2S | Disposición esquemática con dos secundarios | Utilizada para requisitos de medición/protección o de doble secundario. |
| AS12 | Designación alternativa de la serie 12 kV | Puede utilizarse junto con LZZBJ9-12/150b/2S en documentos de nomenclatura y selección de producto. |
Instalación y cableado
Diagrama de instalación

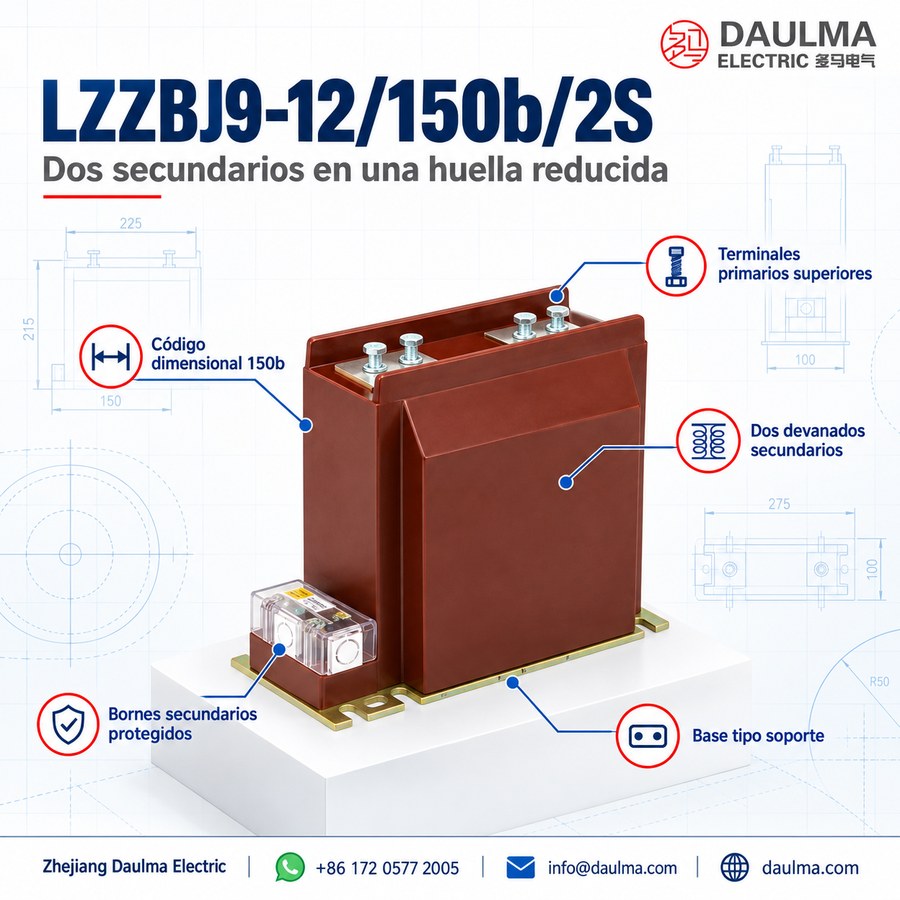

El transformador de corriente LZZBJ9-12/150b/2S se instala como unidad interior tipo soporte dentro de celdas de media tensión. Cuenta con terminales primarios montados en la parte superior y un bloque de bornes secundarios o caja de bornes inferior, según el plano de contorno aprobado. El montaje se asegura mediante orificios en la base alineados con la estructura de la celda, garantizando la distancia de fase adecuada, acceso a la barra colectora y espacio para el cableado secundario.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la plataforma compacta 150b/2S para alimentadores interiores de 5 A–400 A donde el ancho del panel sea limitado y dos circuitos independientes sean suficientes.
- Elija la relación primaria según la corriente nominal, la resolución de medición y el estudio de fallas; obtenga confirmación técnica para relaciones fuera del rango de muestra.
- Especifique 1 A o 5 A y combine núcleos de medición 0,2S/0,5 con protección 5P o 10P, incluyendo el FAL requerido.
- Calcule la carga de cada secundario y seleccione una combinación verificada de 10/15, 10/20, 15/15, 15/20 o 20/20 VA.
- Confirme la capacidad de soportar cortocircuitos específica por relación, el diseño de la barra colectora en terminal superior, los agujeros de montaje, el acceso a la caja de bornes, las distancias de seguridad para 12/42/75 kV y el entorno.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de corriente en ambientes húmedos o costeros?
No directamente. Está diseñado para interiores libres de condensación y contaminación. Para condiciones especiales como alta humedad, se requiere confirmación técnica antes del pedido.
Q2: ¿Qué rangos de corriente primaria admite este modelo de 12kV?
Admite corrientes primarias desde 5 A hasta 400 A. Cuenta con configuraciones duales secundarias para medición y protección. Consulte la ficha técnica para ratios específicos.
Q3: ¿Cuáles son las normas internacionales que cumple este equipo?
Cumple con las normas IEC 61869, GB 20840.1-2010 y GB 20840.2-2014. El fabricante proporciona los certificados de tipo correspondientes. Solicite la documentación al realizar la cotización.
Q4: ¿Dónde se aplica este transformador tipo soporte de resina epoxi?
Se aplica en celdas de media tensión interiores de 10 kV, 11 kV y 12 kV. Su diseño compacto optimiza el espacio. Verifique dimensiones con su equipo de ingeniería.
Q5: ¿Cómo se solicita una adaptación para altitudes elevadas o alta contaminación?
Debe especificar las condiciones ambientales exactas en su requerimiento. Las aplicaciones en altitudes superiores o entornos agresivos requieren validación técnica de fábrica. Contacte a ventas para personalizar el pedido.
Q6: ¿Funciona este modelo en redes de 60 Hz y 11 kV?
Sí, es totalmente compatible. Opera correctamente en frecuencias nominales de 50 Hz y 60 Hz para sistemas de clase 11 kV. Confirme la frecuencia exacta del proyecto al fabricar.
