نظرة عامة
يُعد محول التيار LZZBJ9-12/175b/2S (المعروف أيضًا بالرمز AS12/175b/2S) محولاً داخليًا من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة الطاقة المتوسطة الجهد بجهود 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل عمودي مغلق بالكامل مع عزل من راتنج الإيبوكسي الذي يوفر قوة عازلة عالية، ومتانة ميكانيكية، وحماية بيئية ضد الرطوبة والغبار في بيئات المفاتيح الكهربائية.
يدعم هذا المحول مخرجي تيار ثانويين مستقلين (تكوين 2S)، مما يتيح استخدامهما المتزامن للقياس الدقيق لاستهلاك الطاقة وللحماية الموثوقة عبر المرحلات. وهو متوافق مع مستويات تنسيق العزل القياسية 12/42/75 كيلوفولت، ويعمل عند تردديْ 50 هرتز أو 60 هرتز. ويستوفي التصميم المتطلبات النموذجية لتطبيقات المفاتيح الكهربائية الداخلية حيث يكون الأداء المستقر تحت التغيرات الحرارية والتشغيل طويل الأمد أمرًا جوهريًا.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة الجهد | 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل المقنّن | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| تيار الثانوي | 5 أمبير أو 1 أمبير |
| تكوين الثانوي | 2S (ثانويان مستقلان) |
| نوع الموصل الأولي | توصيل ببراغٍ |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع التركيب | داخلي، مثبت في منتصف لوحة المفاتيح |
| وظائف التطبيق | القياس، عدادات الطاقة، الحماية، المراقبة |
| رمز حجم الهيكل | 175b (عرض متوسط) |
| مستوى الحماية | مع عامل حدود الدقة المحدد |
| دعم مؤشر الجهد الحي | اختياري (لـ ≤2 ثانوي) |

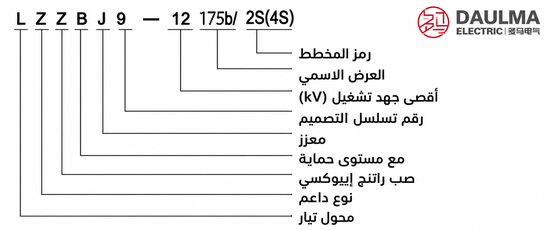

ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / هيكل عمودي
- Z: عزل من راتنج الإيبوكسي المصبوب / هيكل مغلق بالكامل
- B: مزود بمستوى حماية
- J: تصميم معزّز
- 9: رقم التسلسل التصميمي
- 12: أقصى جهد تشغيل / فئة 12 كيلوفولت
- 175b: العرض الاسمي / رمز أبعاد الهيكل
- 2S: رمز الدائرة الثانوية / تكوين ثنائي الثانوي
- AS12: تسمية بديلة لمجموعة 12 كيلوفولت لنفس منصة محولات التيار الداخلية ذات العزل المصبوب من راتنج الإيبوكسي
البناء

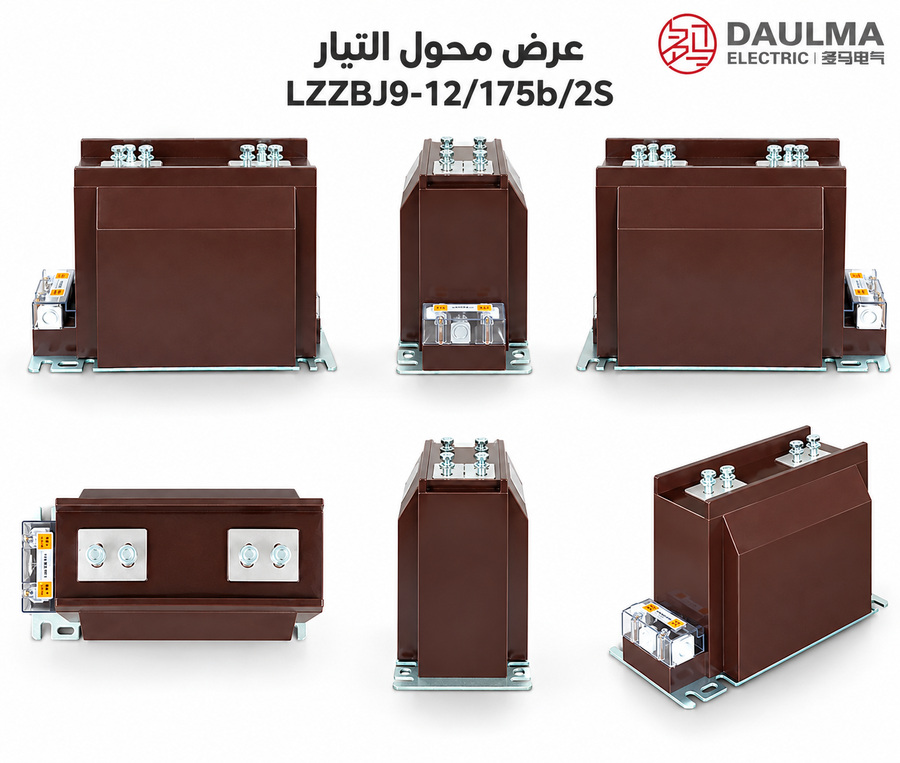

يتميز محول التيار LZZBJ9-12/175b/2S بهيكل موحد من راتنج الإيبوكسي المصبوب يدمج العزل الكهربائي، والدعم الميكانيكي، والغلق البيئي في بنية صلبة واحدة. ويقضي هذا البناء على الفراغات الهوائية ومسارات تسرب الرطوبة، مما يضمن أداءً عازلاً ثابتًا وموثوقية طويلة الأمد داخل خزانات المفاتيح الكهربائية الداخلية. يمر الموصل الأولي محوريًا عبر القلب ويتم تثبيته بواسطة أطراف براغٍ في كلا الطرفين، مما يوفر مقاومة تماس منخفضة وأداءً حراريًا مستقرًا. كما أن لفتي الثانوي مستقلتان ومغلفتان داخل مصفوفة الراتنج، مما يوفر عزلًا كهربائيًا عن الدائرة الأولية وعن بعضهما البعض. ويسمح عرض الهيكل 175b بتباعد أكبر بين الأطراف ويسهّل دمج قضبان التوزيع مقارنةً بالإصدارات المدمجة، مع الحفاظ على التوافق مع ترتيبات التثبيت القياسية في المفاتيح الكهربائية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: مفاتيح كهربائية داخلية متوسطة الجهد
- جهد النظام: شبكات فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المقنّن: 50 هرتز / 60 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، الغبار الموصل، الغازات المسببة للتآكل، الوسائط المتفجرة، التلوث الشديد، والتكثف غير الطبيعي.
المواصفات الفنية
يُعد محول التيار LZZBJ9-12/175b/2S محولاً من راتنج الإيبوكسي المصبوب مصممًا لأنظمة داخلية بجهد 10–12 كيلوفولت. يعمل ضمن نطاق درجات حرارة محيطة من -5°م إلى +40°م، ويلتزم بمعايير GB 20840.2-2014 وIEC 61869-2:2012.
| التيار الأولي المقنّن (أمبير) |
مجموعة درجات الدقة |
الخرج المقنّن (فولت أمبير) |
تيار التحمل الحراري القصير (كيلوأمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلوأمبير) |
|
|---|---|---|---|---|---|
| الفئة 1 | الفئة 2 | ||||
| 5 | 0.2/10P10 | 10 | 20 | 1.0 | 2.5 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 0.2 | 1.25 | |
| 0.5/10P15 | 20 | 20 | |||
| 10 | 0.2/10P10 | 10 | 20 | 2.0 | 5.0 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 1.0 | 2.5 | |
| 0.5/10P15 | 20 | 20 | |||
| 20 | 0.2/10P10 | 10 | 20 | 6.0 | 15 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 3.0 | 7.5 | |
| 0.5/10P15 | 20 | 20 | |||
| 30 | 0.2/10P10 | 10 | 20 | 12 | 30 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 4.5 | 11.25 | |
| 0.5/10P15 | 20 | 20 | |||
| 40 | 0.2/10P10 | 10 | 20 | 16 | 40 |
| 0.5/10P10 | 10 | 20 | |||
| 500 | 0.2/10P10 | 10 | 30 | 63 | 130 |
| 0.5/10P10 | 20 | 30 | |||
| 0.2/10P15 | 10 | 20 | |||
| 0.5/10P15 | 20 | 20 | |||
| 600 | 0.2/10P10 | 10 | 30 | 80 | 160 |
| 0.5/10P10 | 20 | 30 | |||
| 0.2/10P15 | 10 | 20 | |||
| 0.5/10P15 | 20 | 20 | |||
| 800 | 0.2/10P10 | 15 | 30 | 80 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1000 | 0.2/10P10 | 15 | 30 | 80 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1200,1250 | 0.2/10P10 | 15 | 30 | 100 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1500,2500 | 0.2/10P10 | 30 | 30 | 100 | 160 |
| 0.5/10P10 | 60 | 30 | |||
| 0.2/10P15 | 30 | 30 | |||
| 0.5/10P15 | 60 | 30 | |||
التركيب والتوصيلات

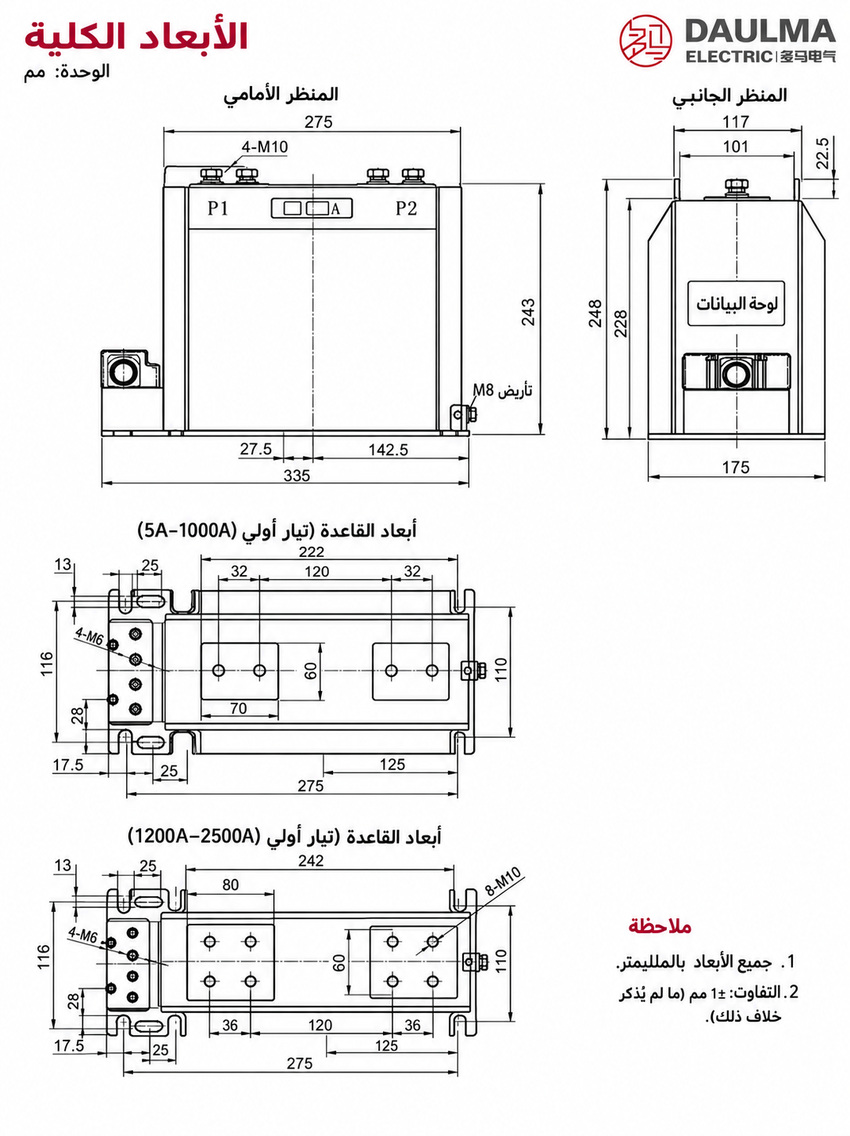

مخطط التركيب
يتم تركيب محول التيار الداخلي من راتنج الإيبوكسي LZZBJ9-12/175b/2S (AS12) كوحدة داعمة داخل المفاتيح الكهربائية، مع وجود أطراف أولية في الأعلى وأطراف ثانوية في صندوق أو كتلة أطراف سفلية. ويتم التثبيت باستخدام البراغي عبر الثقوب المخصصة المتوافقة مع هيكل المفاتيح الكهربائية، مع ضمان المسافة الفاصلة الصحيحة بين الأطوار وإمكانية الوصول لأسلاك الثانوي. ويجب أن يتوافق توصيل قضبان التوزيع الأولية مع الرسم التفصيلي المعتمد من حيث تباعد الأطراف واتجاهها.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر منصة 175b/2S عندما تتطلب دائرتان مستقلتان ومساحة توصيل أكبر لقضبان التوزيع/الأسلاك مقارنةً بهيكل 150b المدمج.
- اختر نسبة أولية تتراوح بين 1 أمبير–1200 أمبير بناءً على الحمل، مدى القياس، وواجب العطل؛ وتأكد تقنيًا من خيار التيار الأولي 1 أمبير غير الشائع.
- خصص كل لف ثانوي (1 أمبير/5 أمبير) لدقة قياس 0.2S/0.2/0.5، أو حماية 10P، أو دائرة قياس ثانية، مع وضع علامات واضحة على الأطراف.
- احسب الحمل بشكل منفصل واختر خرجًا مزدوجًا مؤكدًا بقدرة 10/20، 10/30، 20/20 أو 20/30 فولت أمبير.
- تأكد من تخطيط قضبان التوزيع P1/P2 ذات البراغي، والواجب الحراري/الديناميكي، والتثبيت، وعزل 12/42/75 كيلوفولت، وأي واجهة اختيارية لمؤشر الجهد الحي.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في شبكات الجهد 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يُطبق في مفاتيح داخلية لشبكات 10 و11 و12 كيلوفولت بتردد 50/60 هرتز. يرجى تحديد جهد النظام للتأكد من المطابقة.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
فئة الدقة 0.2 هي الأنسب لقياسات الفوترة. تضمن دقة عالية ضمن تيارات التشغيل المقننة وفقاً لمعيار IEC 61869-2. تواصل معنا لتأكيد المعايرة المصنعية.
Q3: ما هي شروط البيئة المحيطة لتركيب هذا المحول؟
يُشترط أن يكون التركيب داخلياً في بيئة خالية من الاهتزاز والغبار الموصل. يعمل المحول بشكل آمن ضمن درجات حرارة تتراوح بين -5 و+40 درجة مئوية. راجع دليل التركيب قبل التثبيت.
Q4: هل يتوافق المحول مع المعايير الدولية لقطاع الطاقة؟
نعم، يتوافق المنتج تماماً مع المعايير GB 20840.2-2014 وIEC 61869-2:2012. يُصنع من راتنج الإيبوكسي المصبوب لضمان العزل الموثوق. اطلب شهادات المطابقة عند تقديم طلب الشراء.
Q5: كيف يتم تحديد تيار التحمل الحراري للمحول؟
يعتمد تيار التحمل الحراري والديناميكي على التيار الأولي المقنّن المختار. على سبيل المثال، لتيار 5 أمبير يبلغ التحمل الحراري 1.0 كيلوأمبير/1 ثانية. راجع الجدول الفني لتحديد القيم.
Q6: ما هي فئة محولات التيار المناسبة للمفاتيح الداخلية؟
يُعد محول LZZBJ9-12 من فئة راتنج الإيبوكسي المصبوب الخيار الأمثل للتطبيقات الداخلية. يوفر عزلًا عالي الجودة لجهد 12 كيلوفولت. تواصل معنا للحصول على كتالوج المنتجات.
