Descripción general

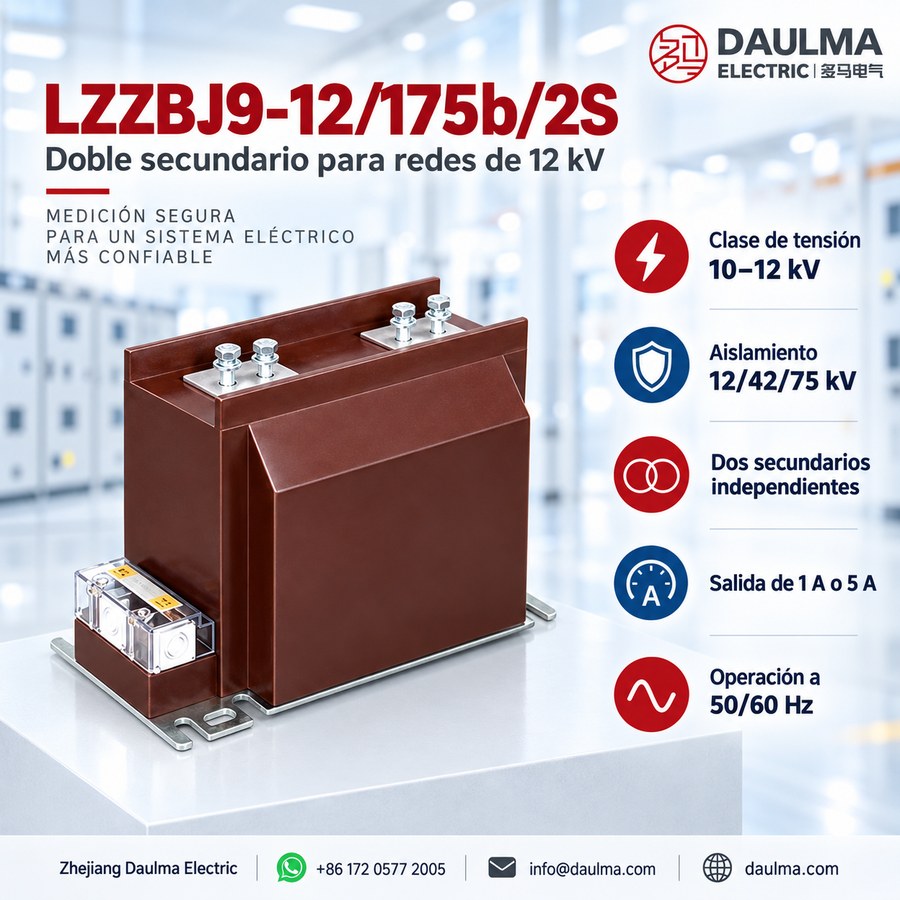

El LZZBJ9-12/175b/2S (también designado AS12/175b/2S) es un transformador de corriente interior moldeado en resina epoxi diseñado para sistemas eléctricos de media tensión de 10 kV, 11 kV y 12 kV. Cuenta con una estructura tipo poste completamente cerrada y aislamiento en resina epoxi que proporciona alta rigidez dieléctrica, robustez mecánica y protección ambiental contra humedad y polvo en entornos de celdas de interruptores.

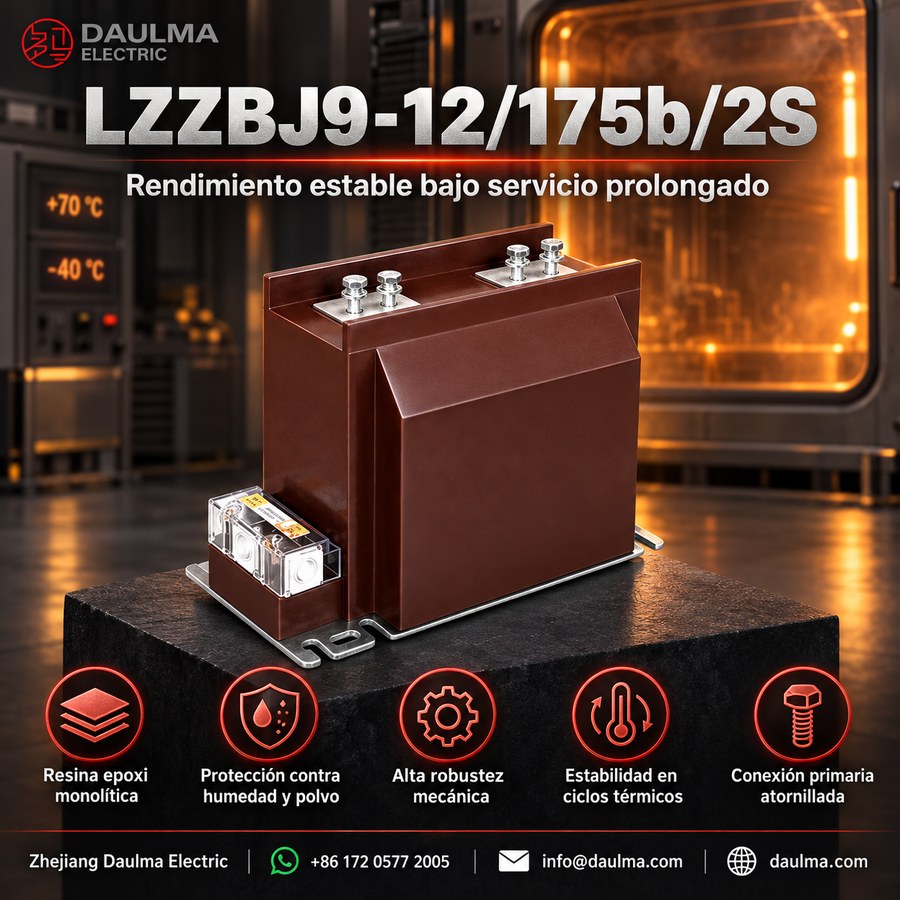

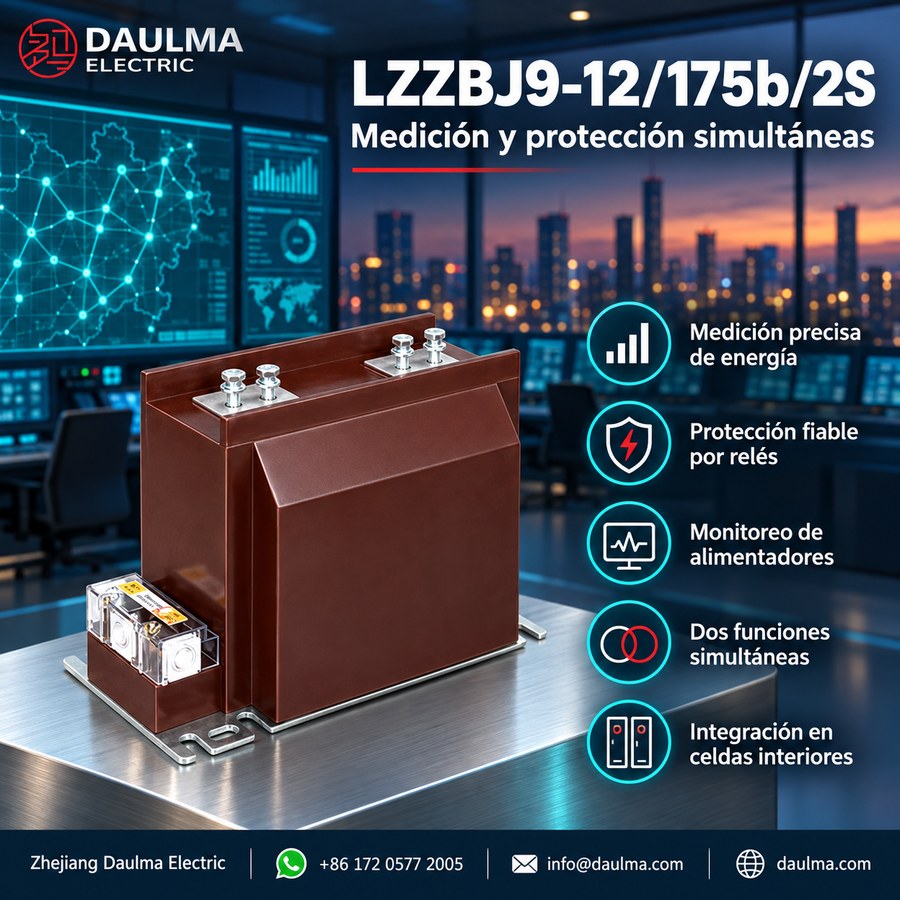

Este TC admite salidas secundarias duales (configuración 2S), permitiendo su uso simultáneo para medición precisa de energía y protección por relés fiable. Cumple con los niveles estándar de coordinación de aislamiento de 12/42/75 kV y opera a 50 Hz o 60 Hz. El diseño satisface los requisitos típicos de aplicaciones en celdas interiores donde es esencial un rendimiento estable bajo ciclos térmicos y operación prolongada.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV / 11 kV / 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria | 5 A o 1 A |
| Configuración secundaria | 2S (dos secundarios independientes) |
| Tipo de conductor primario | Conexión atornillada |
| Material de aislamiento | Resina epoxi moldeada |
| Tipo de instalación | Interior, montaje central en celda |
| Funciones de aplicación | Medición, facturación, protección, monitoreo |
| Código de tamaño del cuerpo | 175b (ancho medio) |
| Nivel de protección | Con factor de límite de exactitud definido |
| Soporte para indicador de tensión | Opcional (para ≤2 secundarios) |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior / estructura tipo poste
- Z: Aislamiento moldeado en resina epoxi / estructura completamente cerrada
- B: Con nivel de protección
- J: Diseño reforzado
- 9: Número de serie del diseño
- 12: Tensión máxima de operación / clase 12 kV
- 175b: Ancho nominal / código dimensional de la estructura
- 2S: Código esquemático secundario / configuración de dos secundarios
- AS12: Designación alternativa de la serie 12 kV para la misma plataforma de TC interior moldeado en resina epoxi
Construcción

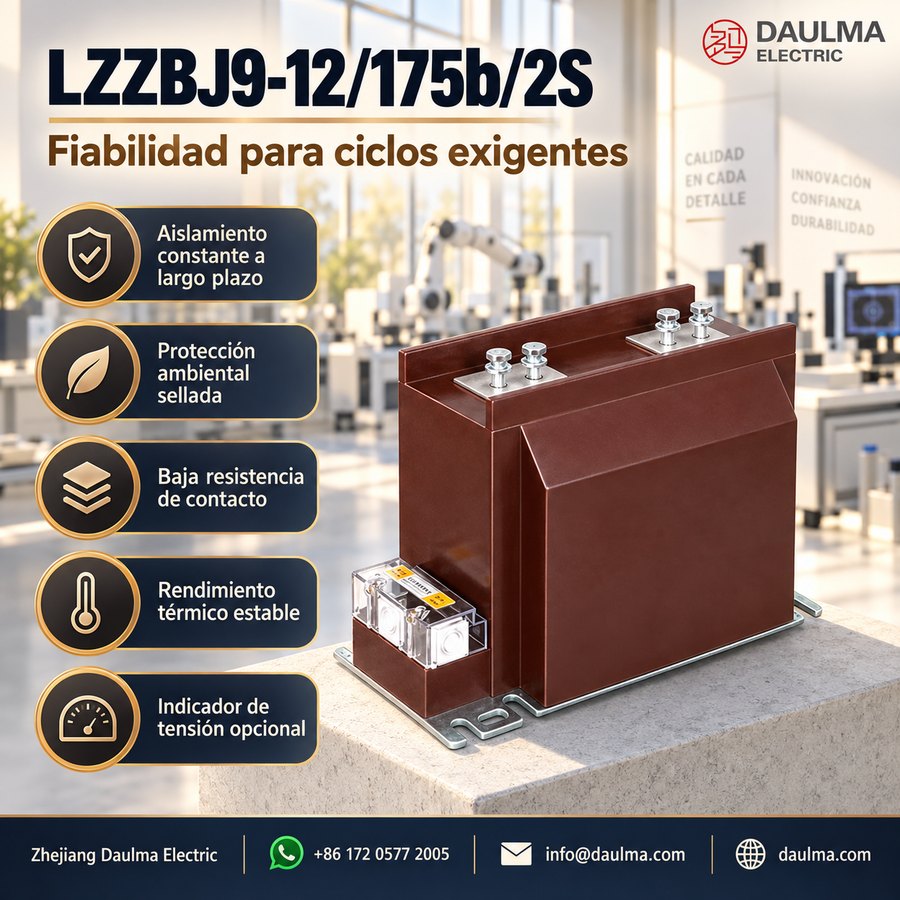

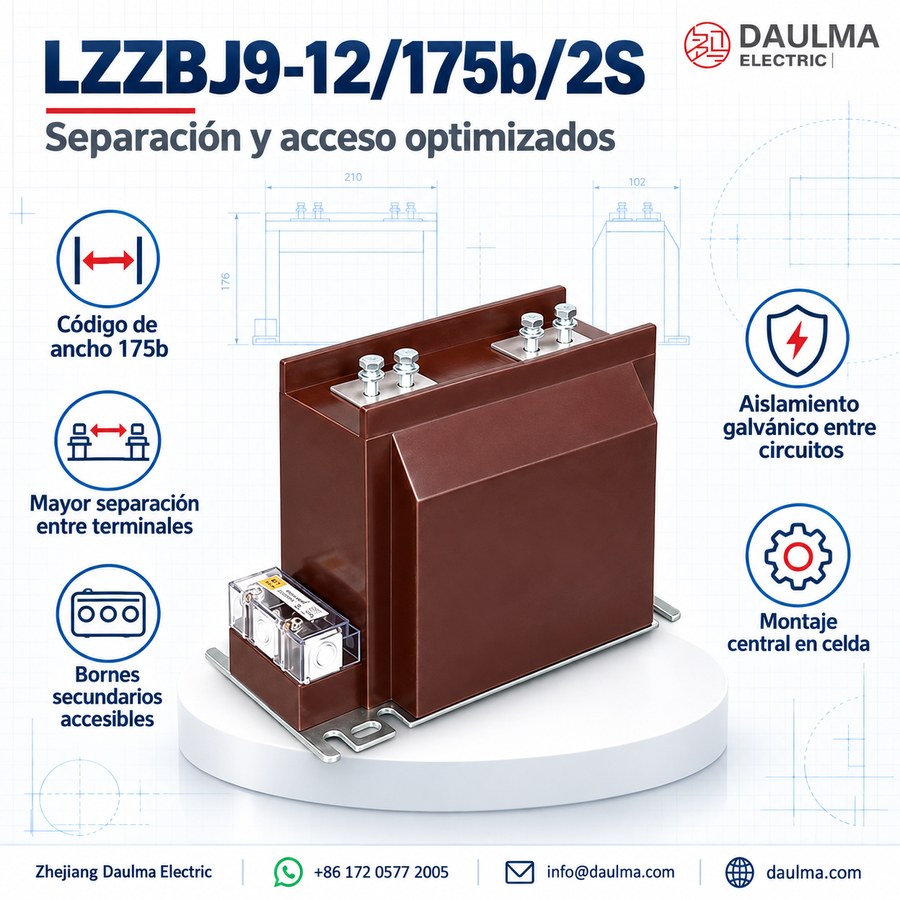

El LZZBJ9-12/175b/2S presenta un cuerpo monolítico moldeado en resina epoxi que integra aislamiento eléctrico, soporte mecánico y sellado ambiental en una única estructura sólida. Esta construcción elimina huecos de aire y vías de ingreso de humedad, garantizando un rendimiento dieléctrico constante y fiabilidad a largo plazo en gabinetes de celdas interiores. El conductor primario atraviesa axialmente el núcleo y se fija mediante terminales atornillados en ambos extremos, proporcionando baja resistencia de contacto y rendimiento térmico estable. Los dos devanados secundarios están enrollados de forma independiente y encapsulados dentro de la matriz de resina, ofreciendo aislamiento galvánico respecto al circuito primario y entre sí. El ancho del cuerpo 175b permite mayor separación entre terminales y facilita la integración con barras colectoras en comparación con variantes compactas, manteniendo compatibilidad con disposiciones de montaje estándar en celdas.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
Parámetros técnicos
El LZZBJ9-12/175b/2S es un transformador de corriente moldeado en resina epoxi diseñado para sistemas interiores de 10 kV–12 kV. Opera en un rango de temperatura ambiente de -5 °C a +40 °C y cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|
|---|---|---|---|---|---|
| Clase 1 | Clase 2 | ||||
| 5 | 0.2/10P10 | 10 | 20 | 1.0 | 2.5 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 0.2 | 1.25 | |
| 0.5/10P15 | 20 | 20 | |||
| 10 | 0.2/10P10 | 10 | 20 | 2.0 | 5.0 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 1.0 | 2.5 | |
| 0.5/10P15 | 20 | 20 | |||
| 20 | 0.2/10P10 | 10 | 20 | 6.0 | 15 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 3.0 | 7.5 | |
| 0.5/10P15 | 20 | 20 | |||
| 30 | 0.2/10P10 | 10 | 20 | 12 | 30 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 4.5 | 11.25 | |
| 0.5/10P15 | 20 | 20 | |||
| 40 | 0.2/10P10 | 10 | 20 | 16 | 40 |
| 0.5/10P10 | 10 | 20 | |||
| 500 | 0.2/10P10 | 10 | 30 | 63 | 130 |
| 0.5/10P10 | 20 | 30 | |||
| 0.2/10P15 | 10 | 20 | |||
| 0.5/10P15 | 20 | 20 | |||
| 600 | 0.2/10P10 | 10 | 30 | 80 | 160 |
| 0.5/10P10 | 20 | 30 | |||
| 0.2/10P15 | 10 | 20 | |||
| 0.5/10P15 | 20 | 20 | |||
| 800 | 0.2/10P10 | 15 | 30 | 80 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1000 | 0.2/10P10 | 15 | 30 | 80 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1200,1250 | 0.2/10P10 | 15 | 30 | 100 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1500,2500 | 0.2/10P10 | 30 | 30 | 100 | 160 |
| 0.5/10P10 | 60 | 30 | |||
| 0.2/10P15 | 30 | 30 | |||
| 0.5/10P15 | 60 | 30 | |||
Instalación y cableado
Diagrama de instalación
El transformador de corriente interior LZZBJ9-12/175b/2S (AS12) moldeado en resina epoxi se instala como unidad de soporte dentro de la celda, con terminales primarios en la parte superior y terminales secundarios ubicados en una caja o bloque inferior. El montaje se realiza mediante pernos a través de orificios designados alineados con la estructura de la celda, garantizando la distancia de fase adecuada y accesibilidad para el cableado secundario. La conexión de la barra colectora primaria debe coincidir con el plano dimensional aprobado en cuanto a separación y dirección de terminales.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la plataforma 175b/2S cuando se requieran dos circuitos independientes y mayor espacio para barras/colectores y cableado que el que ofrece un cuerpo compacto 150b.
- Elija una relación primaria de 1 A–1200 A según la carga, rango de medición y exigencias ante fallas; confirme técnicamente la opción atípica de primario a 1 A.
- Asigne cada núcleo de 1 A/5 A a funciones de medición clase 0.2S/0.2/0.5, protección 10P o un segundo circuito de medición, con marcado claro de terminales.
- Calcule la carga (burden) por separado y seleccione una salida combinada verificada de 10/20, 10/30, 20/20 o 20/30 VA.
- Confirme la disposición de barras atornilladas P1/P2, las exigencias térmicas/dinámicas, el montaje, el aislamiento 12/42/75 kV y cualquier interfaz opcional de indicador de tensión.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de corriente en celdas exteriores?
No, está diseñado exclusivamente para instalaciones interiores. Requiere un entorno libre de vibraciones severas, polvo y gases corrosivos. Consulte con fábrica para alternativas de exterior.
Q2: ¿Qué clase de exactitud es ideal para medición de energía?
La clase 0.2 es óptima para medición precisa. Cumple con la norma IEC 61869-2:2012 para rangos de corriente nominal. Solicite certificados de calibración al realizar el pedido.
Q3: ¿Cuál es la corriente térmica de corta duración para 5A?
Depende de la combinación de clases. Para 0.2/10P10 es de 1.0 kA/1s, mientras que para 0.2/10P15 es de 0.2 kA/1s. Confirme la especificación exacta según su proyecto.
Q4: ¿Están certificados estos equipos según normativas internacionales?
Sí, cumplen con GB 20840.2-2014 e IEC 61869-2:2012. Estos estándares garantizan el rendimiento en sistemas de 10 a 12 kV. Pida los informes de ensayo de tipo antes de la compra.
Q5: ¿Cómo se gestiona la personalización de la relación de transformación?
Las relaciones de corriente primaria se adaptan según requerimientos del proyecto. El tiempo de entrega y modificaciones están sujetos a confirmación de fábrica. Contacte a nuestro equipo de ventas para cotizar.
Q6: ¿Por qué elegir un transformador de corriente moldeado en resina?
Ofrece mayor aislamiento y resistencia mecánica para media tensión. El modelo LZZBJ9-12 está optimizado para redes de 10 kV a 12 kV a 50/60 Hz. Consulte el catálogo del fabricante para más detalles.
