개요

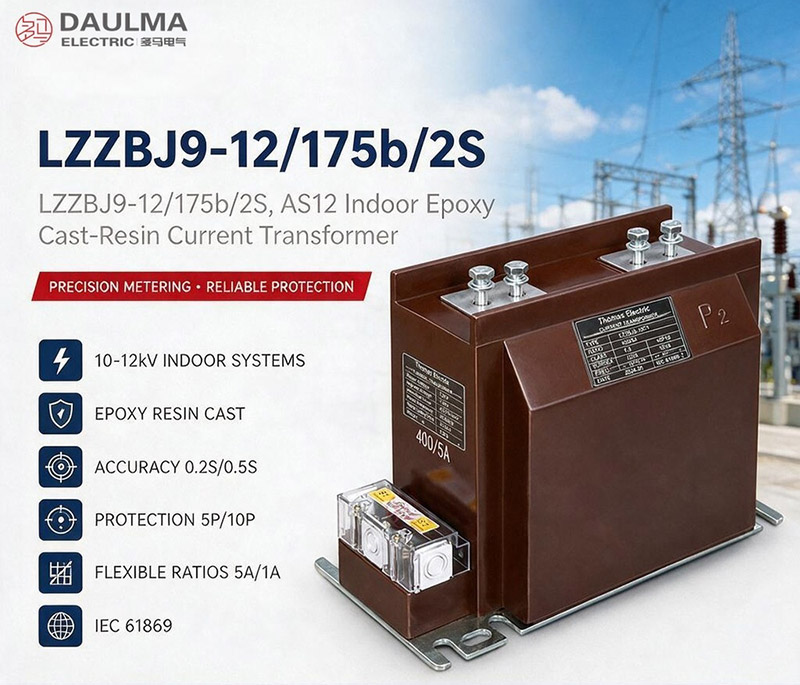

LZZBJ9-12/175b/2S(별칭 AS12/175b/2S)는 10kV, 11kV 및 12kV 중압 전력 시스템용으로 설계된 실내형 에폭시 주조 전류변성기입니다. 완전 밀폐형 포스트 구조와 에폭시 수지 절연체를 채택하여 높은 유전 강도, 기계적 견고성 및 스위치기어 환경에서 습기와 먼지로부터의 우수한 보호 성능을 제공합니다.
이 전류변성기는 이중 2차 출력(2S 구성)을 지원하여 정밀한 에너지 계량과 신뢰성 있는 계전기 보호를 동시에 수행할 수 있습니다. 절연 협조 등급은 12/42/75kV를 충족하며, 50Hz 또는 60Hz 주파수에서 작동합니다. 열 사이클링 및 장기간 운전 조건 하에서도 안정적인 성능이 요구되는 실내 스위치기어 응용 분야의 일반적인 요구사항을 충족하도록 설계되었습니다.
주요 정격 요약
| 파라미터 | 정격 |
|---|---|
| 전압 등급 | 10kV / 11kV / 12kV |
| 정격 절연 레벨 | 12/42/75kV |
| 정격 주파수 | 50Hz / 60Hz |
| 2차 전류 | 5A 또는 1A |
| 2차 구성 | 2S(두 개의 독립된 2차 권선) |
| 1차 도체 타입 | 볼트 연결식 |
| 절연 재료 | 에폭시 주조 수지 |
| 설치 유형 | 실내, 중앙 고정형 스위치기어 |
| 응용 기능 | 측정, 계량, 보호, 모니터링 |
| 본체 크기 코드 | 175b(중간 폭) |
| 보호 등급 | 정의된 정확도 한계 계수(ALF) 포함 |
| 라이브 표시 지원 | 옵션(≤2개 2차 권선 시) |
모델 명칭 해석
- L: 전류변성기
- Z: 실내형 / 포스트 구조
- Z: 에폭시 수지 주조 절연 / 완전 밀폐 구조
- B: 보호 등급 포함
- J: 강화 설계
- 9: 설계 일련 번호
- 12: 최대 운전 전압 / 12kV 등급
- 175b: 명목 폭 / 구조 치수 코드
- 2S: 2차 회로 구성 코드 / 이중 2차 권선
- AS12: 동일한 실내 에폭시 주조 전류변성기 플랫폼에 대한 대체 12kV 시리즈 명칭
구조
LZZBJ9-12/175b/2S는 전기 절연, 기계적 지지 및 환경 밀봉 기능을 단일 고체 구조로 통합한 모노리식 에폭시 주조 수지 본체를 특징으로 합니다. 이러한 구조는 공기 간극 및 습기 침투 경로를 제거하여 실내 스위치기어 캐비닛 내에서 일관된 유전 성능과 장기 신뢰성을 보장합니다. 1차 도체는 코어를 축방향으로 관통하며 양단의 볼트 단자로 고정되어 낮은 접촉 저항과 안정적인 열 성능을 제공합니다. 두 개의 2차 권선은 서로 독립적으로 권선되어 수지 매트릭스 내에 밀봉되며, 1차 회로 및 상호 간에 전기적 절연을 유지합니다. 175b 본체 폭은 소형 150b 대비 더 넓은 단자 간격과 버스바 통합 용이성을 제공하면서도 표준 스위치기어 장착 규격과 호환됩니다.
기술 파라미터
사용 조건
- 설치 위치: 실내 중압 스위치기어
- 시스템 전압: 10kV, 11kV 및 12kV 등급 네트워크
- 정격 주파수: 50Hz / 60Hz
- 주변 온도: -5°C ~ +40°C
- 설치 환경: 심한 진동, 도전성 먼지, 부식성 가스, 폭발성 매질, 중도 오염 및 비정상적 결로가 없는 곳이어야 합니다.
기술 파라미터
LZZBJ9-12/175b/2S는 실내 10kV~12kV 시스템용 에폭시 주조 전류변성기로, 주변 온도 범위 -5°C ~ +40°C에서 작동하며 GB 20840.2-2014 및 IEC 61869-2:2012 표준을 준수합니다.
| 정격 1차 전류 (A) |
정확도 등급 조합 |
정격 출력 (VA) |
단시간 열적 전류 (kA/1s) |
정격 동적 전류 (kA) |
|
|---|---|---|---|---|---|
| 등급 1 | 등급 2 | ||||
| 5 | 0.2/10P10 | 10 | 20 | 1.0 | 2.5 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 0.2 | 1.25 | |
| 0.5/10P15 | 20 | 20 | |||
| 10 | 0.2/10P10 | 10 | 20 | 2.0 | 5.0 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 1.0 | 2.5 | |
| 0.5/10P15 | 20 | 20 | |||
| 20 | 0.2/10P10 | 10 | 20 | 6.0 | 15 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 3.0 | 7.5 | |
| 0.5/10P15 | 20 | 20 | |||
| 30 | 0.2/10P10 | 10 | 20 | 12 | 30 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 4.5 | 11.25 | |
| 0.5/10P15 | 20 | 20 | |||
| 40 | 0.2/10P10 | 10 | 20 | 16 | 40 |
| 0.5/10P10 | 10 | 20 | |||
| 500 | 0.2/10P10 | 10 | 30 | 63 | 130 |
| 0.5/10P10 | 20 | 30 | |||
| 0.2/10P15 | 10 | 20 | |||
| 0.5/10P15 | 20 | 20 | |||
| 600 | 0.2/10P10 | 10 | 30 | 80 | 160 |
| 0.5/10P10 | 20 | 30 | |||
| 0.2/10P15 | 10 | 20 | |||
| 0.5/10P15 | 20 | 20 | |||
| 800 | 0.2/10P10 | 15 | 30 | 80 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1000 | 0.2/10P10 | 15 | 30 | 80 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1200,1250 | 0.2/10P10 | 15 | 30 | 100 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1500,2500 | 0.2/10P10 | 30 | 30 | 100 | 160 |
| 0.5/10P10 | 60 | 30 | |||
| 0.2/10P15 | 30 | 30 | |||
| 0.5/10P15 | 60 | 30 | |||
설치 및 배선
설치 다이어그램
LZZBJ9-12/175b/2S(AS12) 실내 에폭시 주조 전류변성기는 스위치기어 내부에 지지형으로 설치되며, 1차 단자는 상단에, 2차 단자는 하단의 단자함 또는 단자블록에 위치합니다. 스위치기어 구조물과 정렬된 지정 홀을 통해 볼트로 고정하며, 상간 간격 확보 및 2차 배선 접근성을 보장해야 합니다. 1차 버스바 연결은 단자 간격 및 방향에 대해 승인된 외형 도면과 일치해야 합니다.
선정 및 자주 묻는 질문
선택 가이드
- 두 개의 독립 회로와 소형 150b 본체보다 넓은 버스바/배선 여유 공간이 필요한 경우 175b/2S 플랫폼을 선택하세요.
- 부하, 계량 범위 및 단락 용량에 따라 1A–1200A 1차 비율을 선택하고, 특이한 1A 1차 옵션은 기술적으로 확인하세요.
- 각 1A/5A 코어를 0.2S/0.2/0.5 계측, 10P 보호 또는 두 번째 계측 회로에 할당하고, 단자 마킹을 명확히 하세요.
- 부담(Burden)을 별도로 계산하여 검증된 10/20, 10/30, 20/20 또는 20/30VA 쌍 출력을 선택하세요.
- P1/P2 볼트식 버스바 배치, 열/동적 용량, 장착 방식, 12/42/75kV 절연 및 선택 가능한 라이브 표시 인터페이스를 확인하세요.
자주 묻는 질문
Q1: 2S 구성은 어떤 기능을 제공하나요?
계량 또는 모니터링과 계전기 보호를 분리하는 두 개의 독립된 2차 회로를 제공합니다.
Q2: 명시된 1차 전류 범위는 무엇인가요?
페이지에는 1A–1200A가 나열되어 있습니다. 1A 1차는 이 구조에서 비정형적이므로 해당 항목과 의도된 비율을 공장 문서와 대조하여 확인하세요.
Q3: 두 코어 모두 계측용으로 사용할 수 있나요?
네. 0.2S/0.5 및 0.5/0.5 조합뿐 아니라 계측/10P 보호 조합도 가능하며, 주문 시 부담 사양에 따라 달라집니다.
Q4: 명시된 최대 내전류는 얼마인가요?
800A–1200A 그룹은 80kA(열적), 180kA(동적) 전류를 명시합니다. 시간 지속 시간 및 정확한 비율은 반드시 확인해야 합니다.
Q5: 선택 가능한 라이브 표시 단자는 무엇인가요?
페이지에서는 2개 이하의 2차 권선 사용 시 선택 가능한 전압 표시 인터페이스를 설명합니다. 감지 원리, 정격 및 호환성은 별도의 기술 문서를 참조해야 합니다.
Q6: 150b 대비 175b를 선택하는 이유는 무엇인가요?
더 넓은 본체는 1차 단자 및 2차 배선에 대한 기계적 지지력과 여유 공간을 제공하여 덜 콤팩트한 패널 레이아웃에 유리합니다.
Q7: 두 2차 회로는 어떻게 유지해야 하나요?
각 코어를 식별하고 극성을 유지하며 지정된 방식으로 접지하고, 미터 또는 계전기를 분리하기 전에 개별 승인된 단락 블록을 사용하세요.
