نظرة عامة

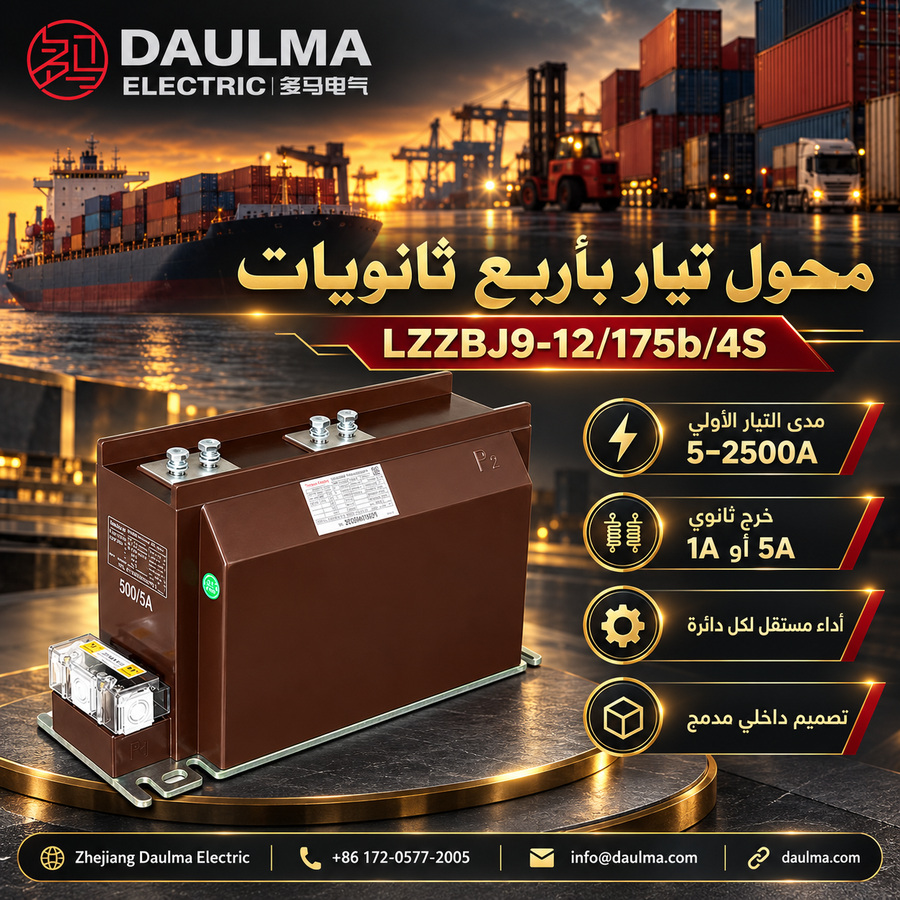

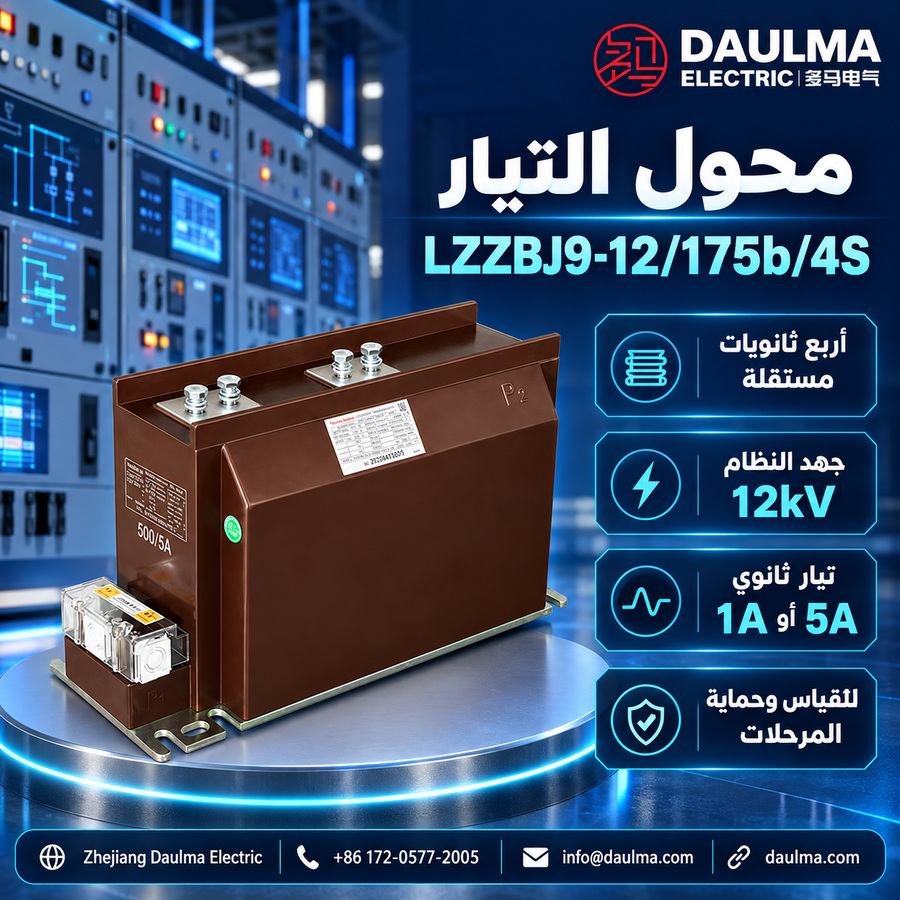

محول التيار LZZBJ9-12/175b/4S (المعروف أيضًا بالرمز AS12/175b/4S) هو محول تيار داخلي معزول بالراتنج الإيبوكسي، مصمم لأنظمة التيار المتردد المتوسطة الجهد بفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل مغلق بالكامل من النوع الداعم، وهو مناسب للتثبيت في خزانات التوزيع المعدنية المغلقة.

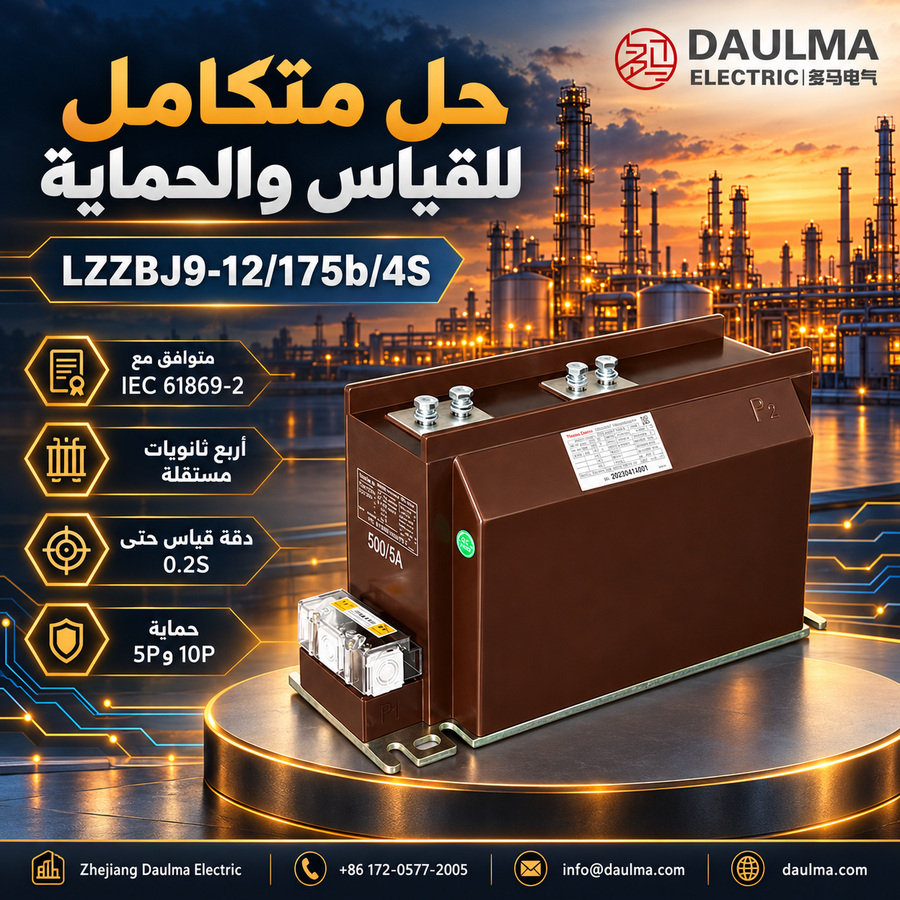

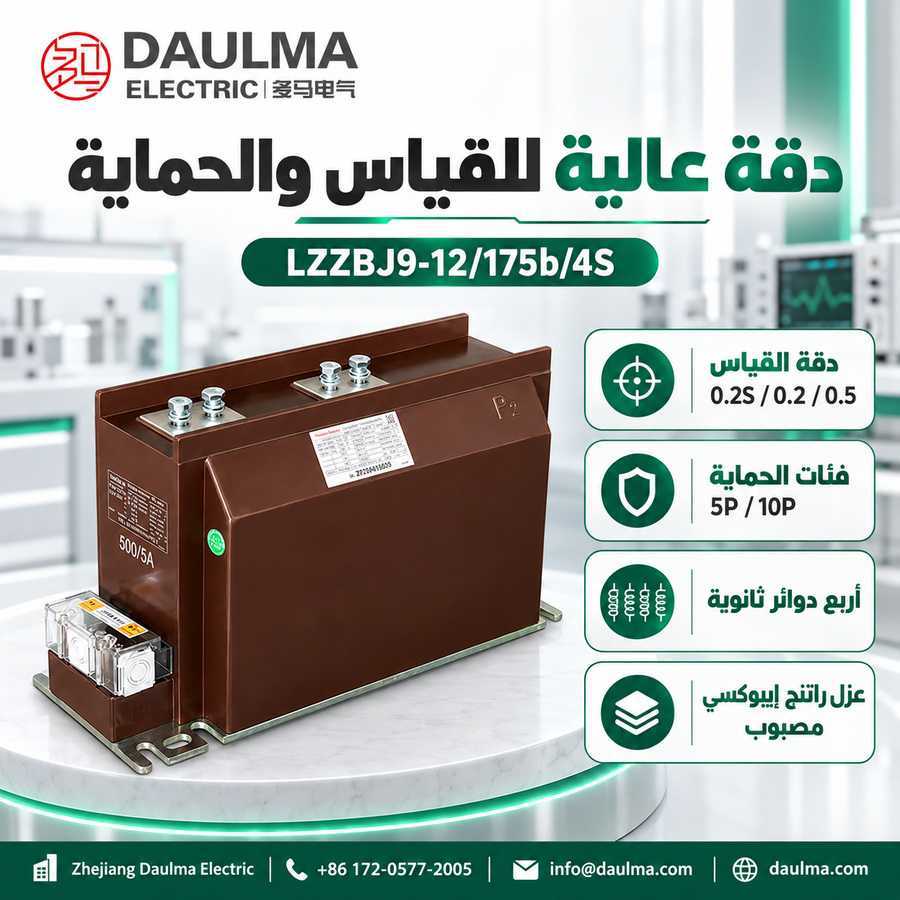

يدعم هذا المحول متعدد الثواني وظائف القياس والقياس والحماية مجتمعةً، مع درجات دقة مثل 0.2S و0.5 و10P. ويُستخدم عادةً في مراقبة الدوائر الفرعية، وقياس الطاقة، وحماية المرحلات، وأنظمة أتمتة المحطات الفرعية المتوافقة مع معايير IEC للتطبيقات الداخلية.

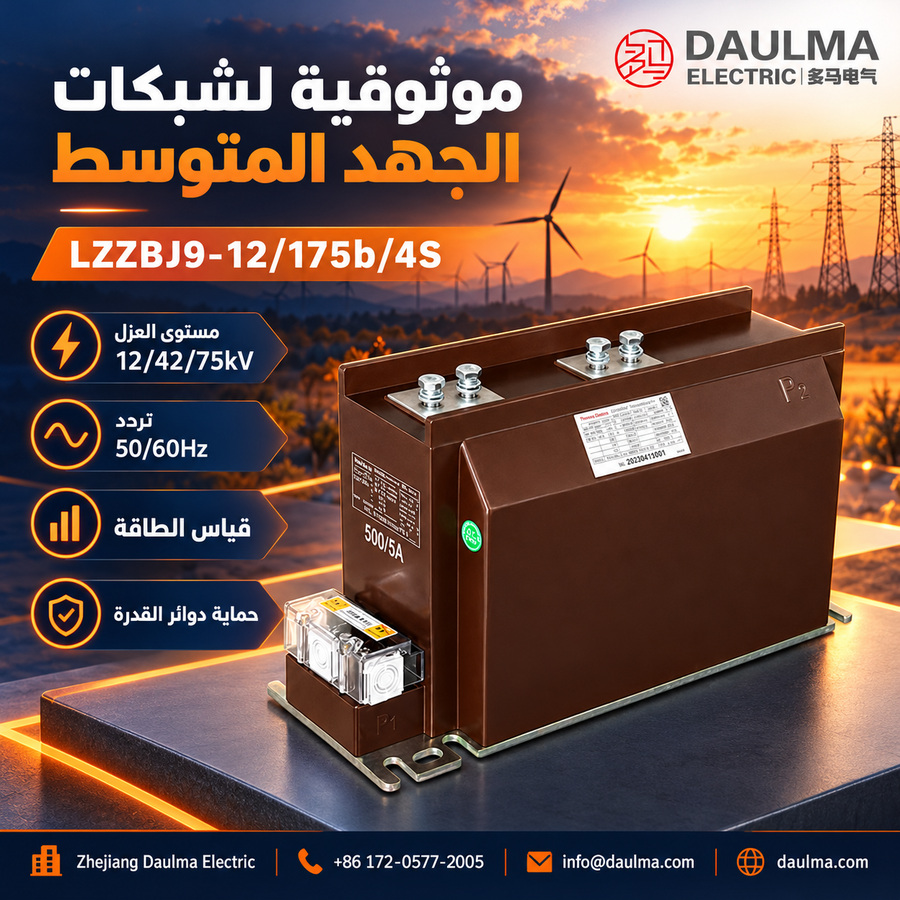

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| مستوى العزل | 12/42/75kV |
| التردد المقنّن | 50Hz / 60Hz |
| مدى التيار الأولي | حتى 2500A |
| التيار الثانوي | 1A أو 5A |
| تكوين الثواني | 4S (أربع لفات ثانوية مستقلة) |
| دقة القياس | 0.2S، 0.2، 0.5 |
| دقة الحماية | 10P، 10P15، 10P20، 10P30 |
| نوع التركيب | داخلي، من النوع الداعم على قضيب التوصيل |
| مادة العزل | راتنج إيبوكسي مصبوب |
| معايير التطبيق | سلسلة IEC 61869 |
| سلسلة التصميم | منصة LZZBJ9 / AS12 |

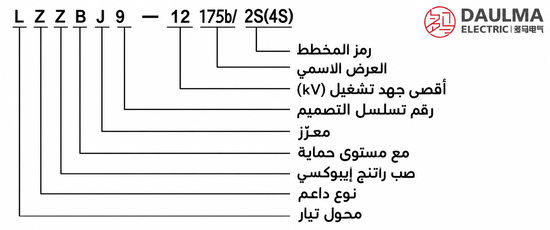

ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / هيكل داعم
- Z: عزل بصب الراتنج الإيبوكسي
- B: يتوفر مستوى حماية
- J: تصميم معزّز
- 9: رقم تسلسلي للتصميم
- 12: أقصى جهد تشغيلي لفئة 12 كيلوفولت
- 175b: رمز الأبعاد الاسمي / البُعد الهيكلي
- 4S: رمز المخطط متعدد الثواني لوظائف ثانوية أربع
- AS12: تسمية بديلة وفق نمط IEC لفئة 12 كيلوفولت لنفس منصة محول التيار

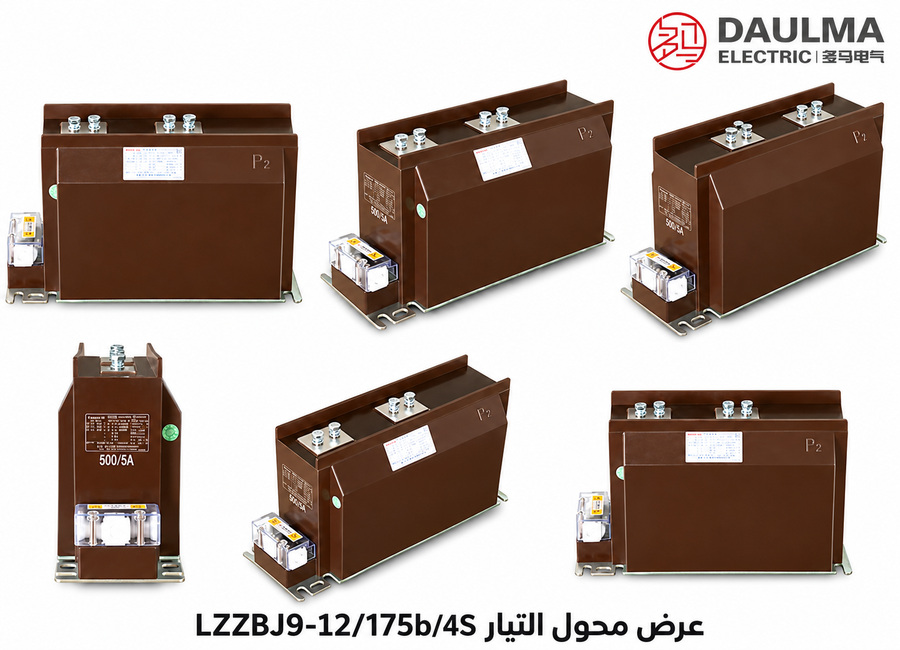

البناء
يتميز محول التيار LZZBJ9-12/175b/4S ببناء داخلي قوي مع هيكل معزول بالكامل من الراتنج الإيبوكسي المصبوغ. يتكامل الموصل الأولي في هيكل داعم مناسب للتثبيت المباشر على قضبان التوصيل داخل خزانات التوزيع المعدنية المغلقة. يوفر الراتنج الإيبوكسي عزلًا كهربائيًا موثوقًا بين دائرة الجهد العالي الأولية وعدة لفات ثانوية منخفضة الجهد، مما يضمن أداءً مستقرًا في ظروف التشغيل الداخلية الاعتيادية. كل واحدة من اللفات الثانوية الأربع معزولة مغناطيسيًا وكهربائيًا لأداء وظائف مميزة—مثل فوترة القياس، القياس العام، الحماية الأساسية، والحماية الاحتياطية—بدون تداخل. ويوفّر إطار البُعد 175b قوة ميكانيكية كافية وتباعدًا مناسبًا للأطراف لتخطيطات لوحات الجهد المتوسط النموذجية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خزانات توزيع الجهد المتوسط الداخلية
- جهد النظام: شبكات فئات 10kV و11kV و12kV
- التردد المقنّن: 50Hz / 60Hz
- درجة الحرارة المحيطة: من -5°C إلى +40°C
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والتلوث الشديد، والتكثف غير الطبيعي.
- الظروف الخاصة: في حالات الارتفاعات العالية، أو الرطوبة، أو المناطق الساحلية، أو التلوث العالي، أو ظروف خزانات التوزيع الخاصة، يلزم التأكيد الفني قبل الطلب.
المعالم الفنية
محول التيار LZZBJ9-12/175b/4S هو محول تيار معزول بالراتنج الإيبوكسي المصبوغ، مصمم لأنظمة داخلية بجهد 10–12 كيلوفولت. يعمل ضمن مدى درجات حرارة محيطة من -5°C إلى +40°C، ويلتزم بمعيارَيْ GB 20840.2-2014 وIEC 61869-2:2012.
| التيار الأولي المقنّن (A) |
مجموعة درجات الدقة |
القدرة المخرَجة المقنّنة (VA) |
التيار الحراري قصير المدى (kA/1s) |
التيار الديناميكي المقنّن (kA) |
||
|---|---|---|---|---|---|---|
| الدرجة 1 | الدرجة 2 | الدرجة 3 | ||||
| 20,30,40,50,75,100 | 0.2/0.2/5P10 | 10 | 10 | 40 | 150×I1n | 375×I1n |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 150,200 | 0.2/0.2/5P10 | 10 | 10 | 40 | 31.5 | 80 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 300,400 | 0.2/0.2/5P10 | 10 | 10 | 40 | 45 | 112.5 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 500 | 0.2/0.2/5P10 | 10 | 10 | 40 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 500 | 0.2/5P10/10P15 | 10 | 20 | 20 | 63 | 130 |
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 600,800 | 0.2/0.2/5P10 | 10 | 10 | 40 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 20 | 40 | |||
| 0.2/0.5/5P20 | 10 | 20 | 30 | |||
| 0.2/5P10/10P15 | 10 | 20 | 30 | |||
| 0.5/5P10/10P20 | 10 | 20 | 20 | |||
| 1000,1200,1250 | 0.2/0.2/5P10 | 15 | 15 | 40 | 80 | 160 |
| 0.2/0.5/5P15 | 15 | 30 | 30 | |||
| 0.2/0.5/5P20 | 10 | 30 | 20 | |||
| 0.2/5P10/10P15 | 15 | 30 | 30 | |||
| 0.5/5P10/10P20 | 30 | 30 | 20 | |||
| 1500 | 0.2/0.2/5P10 | 15 | 15 | 40 | 100 | 160 |
| 0.2/0.5/5P15 | 15 | 30 | 40 | |||
| 0.2/0.5/5P20 | 15 | 30 | 30 | |||
| 0.2/5P10/10P15 | 15 | 30 | 30 | |||
| 0.5/5P10/10P20 | 30 | 30 | 20 | |||
| 2000 | 0.2/0.2/5P10 | 15 | 15 | 40 | 100 | 160 |
| 0.2/0.5/5P15 | 15 | 30 | 40 | |||
| 0.2/0.5/5P20 | 15 | 30 | 30 | |||
| 0.2/5P10/10P15 | 15 | 30 | 30 | |||
| 0.5/5P10/10P20 | 30 | 30 | 20 | |||
| 2500 | 0.2/0.2/5P10 | 20 | 20 | 40 | 100 | 160 |
| 0.2/0.5/5P15 | 20 | 40 | 40 | |||
| 0.2/0.5/5P20 | 20 | 40 | 30 | |||
| 0.2/5P10/10P15 | 20 | 30 | 30 | |||
| 0.5/5P10/10P20 | 40 | 30 | 20 | |||
التركيب والتوصيلات

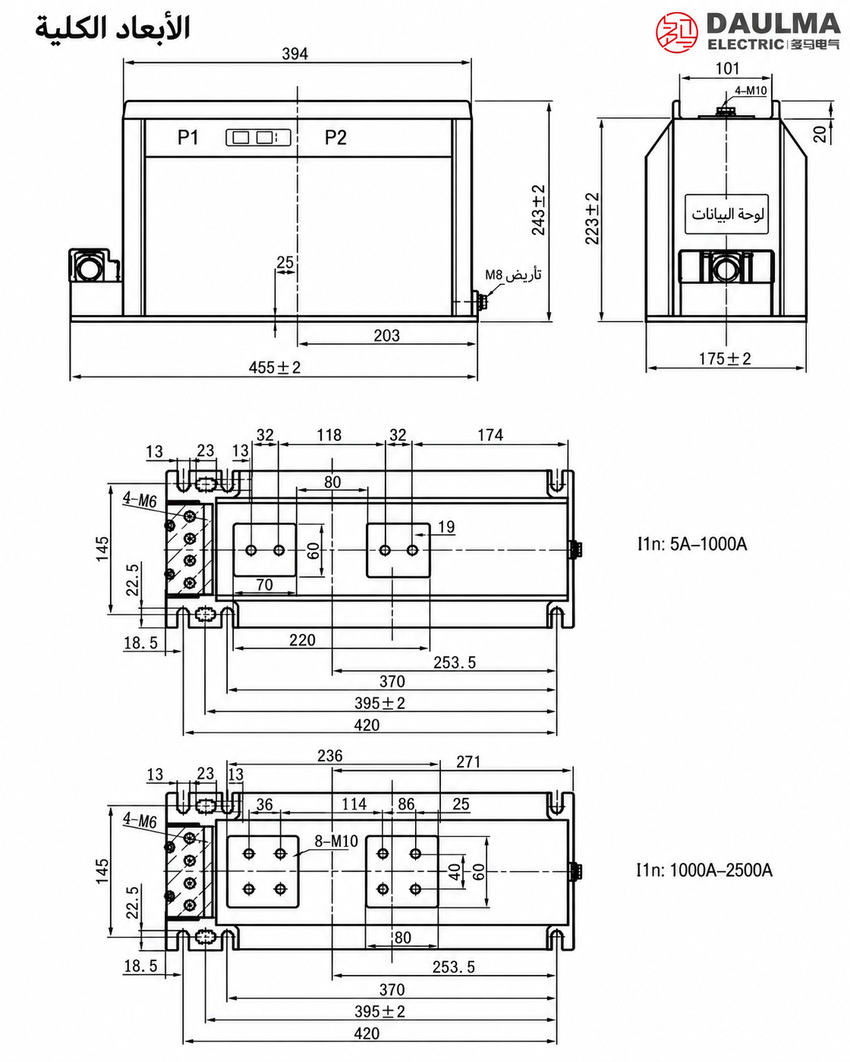

مخطط التركيب
يتم تركيب محولات التيار LZZBJ9-12/175b/4S وAS12/175b/4S كوحدات داخلية من النوع الداعم، مثبتة عموديًا داخل حجرات الخزانات. يمر الموصل الأولي عبر الفتحة المركزية ويتصل بالأطراف الأولية المثبتة في الأعلى، بينما يتم الوصول إلى التوصيلات الثانوية من كتلة الأطراف السفلية المرتبة وفق المخطط متعدد الثواني 4S. تأكد من توفير مسافة كافية لتوجيه قضبان التوصيل، وفصل المراحل، وإدارة الكابلات الثانوية أثناء التركيب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر منصة 175b عندما يكون جسم 150b صغيرًا جدًّا بينما يكون الهيكل الأوسع 185b غير ضروري لتخطيط الخزانة.
- اختر نسبة أولية تتراوح بين 1A و2500A بناءً على الحمل، ودقة القياس، ودراسة الأعطال؛ وتأكد بشكل منفصل من النسب الأولية المنخفضة غير المعتادة.
- عرّف كل دائرة من الدوائر الثانوية الأربع (1A/5A) بشكل منفصل كوظيفة قياس، مراقبة، حماية أساسية أو حماية احتياطية مع تحديد درجة الدقة وأطراف التوصيل الخاصة بها.
- احصل على جدول أحمال رباعي اللفات، لأن المصدر يذكر فقط ثلاث قيم VA في العديد من التركيبات رغم تعيين 4S.
- تحقق من التيار الحراري/الديناميكي، وترتيب الموصل/الأطراف الأولية الدقيق، ورسم التركيب، وعزل 12/42/75kV، والمسافات الآمنة والتوصيل بالأرض.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في شبكات 11 كيلوفولت؟
نعم، يخضع ذلك لتأكيد المشروع. يدعم المحول أنظمة 10 و11 و12 كيلوفولت بتردد 50/60 هرتز. يرجى تحديد جهد النظام للتأكيد الفني من المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 لقياسات الفوترة الدقيقة. يضمن هذا المحول دقة عالية ضمن مدى تيار التشغيل المقنن وفقاً لمعيار IEC 61869-2.
Q3: ما هي إجراءات الطلب للمناطق الساحلية أو المرتفعة؟
تتطلب الظروف البيئية الخاصة تأكيداً فنياً مسبقاً قبل الطلب. يجب تقديم تفاصيل الموقع للمصنع لتقييم العزل الراتنجي الإيبوكسي وتعديل المواصفات إذا لزم الأمر.
Q4: كيف يتم حساب التيار الحراري القصير لهذا الموديل؟
يتحمل المحول تياراً حرارياً مقنناً يعادل 150 ضعف التيار الأولي لمدة ثانية واحدة. يجب مطابقة هذه القيمة مع تيار القصر الفعلي في شبكة التوزيع.
Q5: هل يتوافق هذا المحول مع المعايير الدولية الحالية؟
نعم، يُصنع المحول وفق معياري GB 20840.2-2014 و IEC 61869-2:2012. يمكن طلب شهادات المطابقة واختبارات المصنع القياسية عند تأكيد الطلب.
Q6: أين يتم تركيب محولات التيار من طراز LZZBJ9-12؟
تُصمم هذه المحولات خصيصاً للتركيب الداخلي داخل خزانات توزيع الجهد المتوسط. يجب أن تكون بيئة التركيب خالية من الغبار الموصل والاهتزازات الشديدة والتكثف.
